Как подключить прикуриватель: схема подключения к сети напрямую

Прикуриватель – неотъемлемый атрибут любой машины. Нередко возникает необходимость в дополнительном прикуривателе, расположенном в багажнике или на панели, рядом с основным. Через разветвитель вы сможете подключить к одному прикуривателю до 3 различных устройств. Дополнительный прикуриватель подключают напрямую к аккумулятору. Прочитав статью, вы узнаете, как подключить прикуриватель в машине правильно, не навредив своему автомобилю.

Как работает прикуриватель

Автомобильный прикуриватель, это два устройства – нагревательный элемент и разъем (штекер) в удобном корпусе. Он может быть напрямую подключен к аккумулятору, поэтому устройство работает, даже если выключен замок зажигания.

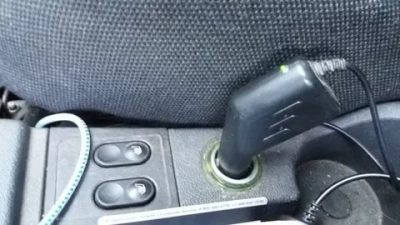

Помимо основного предназначения штекер часто используют в качестве розетки на 12/24 вольта, к которой подключают разветвитель, обеспечивающий питание ноутбука, телефона или других устройств. К нему также подключают разветвитель, благодаря чему можно одновременно заряжать ноутбук, телефон или использовать видеорегистратор.

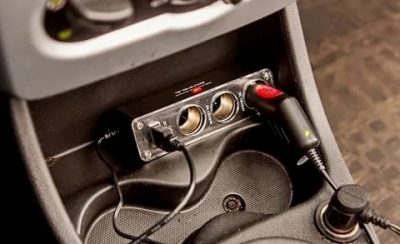

Разветвитель или блоки питания этих устройств вставляют в штекер, который обеспечивает надежное соединение с контактами розетки прикуривателя.

Что понадобится для врезки прикуривателя

Если вы решили установить дополнительный прикуриватель, то вам потребуются следующие инструменты:

• дрель;
• набор сверл по металлу;
• коронка по металлу, диаметр которой соответствует выбранному прикуривателю;
• круглый и плоский напильники;
• паяльник;
• припой;
• канифоль;
• пассатижи;
• бокорезы;
• набор отверток;
• термоусадочная трубка;
• выключатель;
• предохранитель;
• провод;
• обычный кабельный разветвитель (220 вольт) из хозяйственного магазина

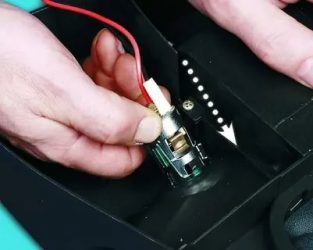

Как вмонтировать прикуриватель

Перед началом работ обязательно отключите минусовую клемму аккумулятора, а также убедитесь, что замок зажигания стоит в положении «выключено».

Не существует единого метода врезки этого устройства, ведь прикуриватели различаются по длине, размеру и форме корпуса, а также способу крепления. Проще всего вставить это устройство в подходящее по размеру штатное отверстие. Если же такого места нет и, вы не смогли подобрать подходящую коронку, разметьте контуры проема, затем по периметру очень густо насверлите отверстий диаметром 2–3 мм. После этого бокорезами осторожно перекусите перемычки между отверстиями, после чего выравнивайте посадочное место напильником. Вставьте прикуриватель, чтобы убедиться, что место подготовлено правильно. Если необходимо, поправьте отверстие.

Не устанавливайте штекер на изогнутых или рифленых поверхностях, потому что не сможете качественно закрепить его. Помните, расстояние от нижней части корпуса прикуривателя до любой кузовной детали должно быть не меньше 2 см.

Подготовив посадочное место, приступайте к выбору провода и предохранителя. Штекер, напрямую подключенный к аккумулятору, без проблем способен передавать ток до 30–40 ампер, поэтому ограничение мощности нагрузки зависит от толщины провода и номинала предохранителя. Каждый миллиметр сечения многожильного провода способен передать на штекер 5–10 ампер тока.

Если вы собираетесь подключать нагрузку мощностью 300–500 ватт, то сила тока составит 25–40 ампер. Сечение провода под такой ток составит 4–6 мм. Попытка пропустить такой ток через провод меньшего сечения приведет к его оплавлению или возгоранию. Продумайте путь для провода, который напрямую соединит штекер и аккумулятор.

Желательно прокладывать его через технологические отверстия кузова рядом со штатной проводкой.

Снимите обивку пола салона и багажника, затем внимательно осмотрите выбранный путь для провода. Если получится провести его через готовые отверстия, то сделайте это. Если нет, сверлите новые. В ближайшем автомагазине купите резиновые уплотнители, которые защитят провода от острых краев отверстия в кузове. Просверлите отверстия, ориентируясь на диаметр уплотнителя и, обработайте их края сначала напильником, затем антикоррозионными материалами. Прикрепите провод к кузову или шине штатной проводки с помощью пластиковых хомутов.

Подключение прикуривателя

Ни в коем случае не подключайте прикуриватель к замку зажигания. Система зажигания не выдержит такой нагрузки. Проложив провод в подкапотное пространство, подведите его к плюсовому контакту аккумулятора, подключите предохранитель и после этого прикрепите к клемме. Если по каким-то причинам вы не можете этого сделать, подведите провод с предохранителем к стартеру и прикрепите к плюсовому выводу реле.

Зачистите конец провода на расстоянии 1 см, наложите его на клемму, затем обожмите с помощью пассатижей. Обязательно закрепите провод, чтобы он нигде не болтался. Для крепления провода к прикуривателю используйте паяльник или соответствующую клемму, в зависимости от модели устройства. Рядом с прикуривателем установите предохранитель и выключатель, это повысит безопасность использования этим устройством.

Не перепутайте расстановку деталей схемы:

1. Аккумулятор.
2. Предохранитель.
3. Выключатель.
4. Реле.
5. Прикуриватель.

Выключатель должен быть рассчитан на ток в 1,5 раза превосходящий максимальную нагрузку. Если такого выключателя нет, прикрепите рядом с ним реле, подходящее по току. Некоторые водители ставят выключатель и реле рядом с замком зажигания. Подключите выключатель к управляющему контакту реле, а прикуриватель к силовому. Для этого наденьте на оголенные концы провода термоусадочную трубку, затем наденьте и обожмите клеммы.

Поправьте трубку, чтобы она полностью закрыла место соединения клеммы и провода, затем нагрейте спичкой или зажигалкой. Также можете установить обычный кабельный разветвитель (220 вольт), который продают в хозяйственных магазинах. Найдите ближайшее место подключения «земли» (провод прикручен болтом прямо к кузову). Открутите болт, зачистите контактные площадки клеммы и кузова.

Проложите кусок провода от реле и прикуривателя к отверстию земли, чтобы определить длину, затем отрежьте, зачистите концы.

Сделайте разветвитель – возьмите кусок провода подходящей длины, зачистите оба конца. Затем припаяйте друг к другу конец длинного и короткого провода так, чтобы они оба были направлены в одну сторону. Защитите соединение термоусадочной трубкой, затем наденьте клемму подключения к минусу прикуривателя. Трубку расположите так, чтобы она полностью закрыла место контакта. Наденьте на второй конец короткого провода термоусадочную трубку, наденьте клемму. Или используйте обычный кабельный разветвитель, который необходимо жестко прикрепить к кузову.

Проверка монтажа

Внимательно проверьте все соединения. Реле и разветвитель должны быть надежно прикреплены к корпусу. Убедившись, что все в порядке, проверьте, переведен ли замок зажигания в положение выключено и подключайте аккумулятор. Тестером измерьте напряжение на неподключенном аккумуляторе. Наденьте минусовую клемму на соответствующий вывод аккумулятора и снова измерьте напряжение.

Если не изменилось, то все хорошо. Если просело хотя бы на 0,5 вольта, включите и выключите все электроприборы, включая систему зажигания. Если напряжение не поднялось, отключайте аккумулятор и ищите замыкание. Если все нормально, включайте выключатель и снова измеряйте напряжение на аккумуляторе. Убедившись, что все правильно, измерьте напряжение на контактах прикуривателя.

Если все в порядке – вы успешно выполнили работу.

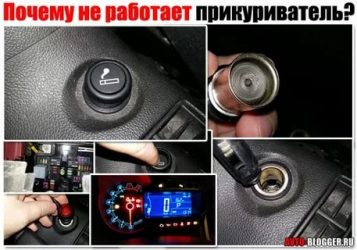

Не работает прикуриватель в машине: поиск и устранение неисправностей

Вопросы, рассмотренные в материале:

• Почему может не работать прикуриватель в машине
• Что понадобится для ремонта прикуривателя в машине и как устранить простые неисправности
• Чего не следует делать, если прикуриватель в машине не работает

Прикуриватель играет важную роль для современного транспортного средства. До недавнего времени эта деталь была предназначена исключительно для того, чтобы прикуривать сигареты. Сегодня от гнезда прикуривателя питают различные бытовые устройства, а это позволяет с комфортом пользоваться автомобилем. В противном случае, неработающий прикуриватель доставляет огромный дискомфорт владельцу. В этом материале мы и рассмотрим различные неисправности прикуривателя и способы их устранения.

Почему не работает прикуриватель в машине: поиск неисправностей

Если прикуриватель в машине вышел из строя, этому есть определённые причины. Но прежде чем устранять их, сначала нужно определить, действительно ли не работает именно это устройство или же сломалось что-то другое. Например, если не функционирует видеорегистратор, то это не всегда связано с поломкой гнезда, проблема может быть и в самом регистраторе.

Как проверить работает ли прикуриватель в машине? Действуйте по такой схеме:

• Включите зажигание в автомобиле.
• Подключите к гнезду прикуриватель.
• Подождите 10-15 секунд, а затем проверьте, насколько сильно он нагрелся. Если он холодный, значит неисправен.
• После диагностики выньте прикуриватель из гнезда.

Если для вас важно, чтобы прикуриватель справлялся со своей задачей, то поменяйте его головку. После долгого использования спираль устройства, которая постоянно нагревается, сгорает. Но будьте внимательны при покупке спирали. Устанавливайте только ту, что подходит для вашей машины.

В том случае, если замена не помогла, то нужно искать проблему в питании, которое подключено к устройству.

Тщательно проверьте все соединения, чтобы убедиться, не перегорели ли провода. Во время осмотра обратите внимание:

• не повреждены ли провода на корпусе прикуривателя и места их подключений;
• не поврежден ли предохранитель, который находится в блоке предохранителей. Как правило, он помечен специальным значком или надписью;
• нет ли признаков горения и инородных частиц в самом гнезде и на его контактах;
• работает ли вилка гнезда.

Очень часто прикуриватель в машине не работает из-за неисправности предохранителя. Необходимо найти тот, который связан с этим узлом, и заменить его.

Если вы пользуетесь электроприборами с неисправными штекерами, то гнездо может перегореть. А это еще одна популярная причина того, что прикуриватель вышел из строя.

Разъем может перегореть, если вы устанавливаете вместо стандартного предохранителя тот, который предусмотрен для очень больших нагрузок. Такие действия могут привести не только к перегоранию разъема, загореться может электропроводка в машине.

Визуально проверьте, нет ли в гнезде окисленных контактов. Если вы обнаружили какие-либо посторонние предметы, удалите их, используя неметаллические предметы.

Если всё выше перечисленное вам не помогло, то придется диагностировать все электрические контакты.

«Восстановление автомобиля после ДТП: этапы, выбор СТО, нюансы» Подробнее

С помощью чего починить, если перестал работать прикуриватель в машине

Перед тем, как начать работу по устранению поломки, приготовьте необходимые инструменты:

1. Цифровой мультиметр.

   Мультиметр очень полезен, и вы будете использовать его не один раз. С его помощью проводят диагностику электропроводки машины. Для этого делают замеры таких параметров, как напряжение, ток и сопротивление.

2. Набор предохранителей.

   Если в результате диагностики вы определили, что не работает прикуриватель в машине именно из-за того, что перегорел предохранитель, замените его. Рекомендуем заранее приобрести набор  разных предохранителей и держать их в автомобиле.

3. Съемник предохранителей.

   Удалите неработающую деталь пинцетом для предохранителей. Извлекая неисправность съемником, вы не повредите пластиковый корпус предохранителя. Это важно, если он окажется пригодным к работе и вам нужно будет вернуть его на место.

4. Автомобильный пылесос.

   Миниатюрный пылесос для машины удобен для удаления грязи и засоров в труднодоступных местах салона.

Вот и все инструменты, которые нужны для того, чтобы провести необходимые работы!

Что делать, если не работает прикуриватель в машине: пошаговая инструкция

1. Проверка устройства-потребителя. Если ваши электронные устройства перестали работать от прикуривателя, подключите их к другим гнездам, чтобы проверить, заряжаются ли гаджеты от других источников. Если устройство получает питание, то не исправен сам прикуриватель.
2. Поиск предохранителя прикуривателя.В салоне или под капотом есть предохранитель, который отвечает за прикуриватель. Найдите его.

   Инструкция по эксплуатации транспортного средства подскажет, где точно располагается это устройство. Руководство содержит схему расположения предохранителей. Все предохранители обозначены номерами. Найдите на схеме тот, от которого питается прикуриватель. Затем проверьте его реальное местонахождение в блоке предохранителей.

3. Проверка предохранителя.Вам понадобится мультиметр. Включите на нем режим проверки целостности или прозвонки цепи.

   Он помечен значком, изображающим несколько параллельных дуг. Красный и черный щупы присоедините к разным сторонам предохранителя. Мультиметр должен подать звуковой сигнал. Наличие сигнала говорит о том, что предохранитель работает. Еще раз проверьте, что вы продиагностировали именно тот предохранитель, который отвечает за прикуриватель. Если вы не ошиблись с предохранителем и при проверке есть звуковой сигнал, значит проблема не в нем.

Если же мультиметр не издает сигнал, то предохранитель не работает и его нужно поменять.

4. Замена перегоревшего предохранителя. В 90% случаев, если не работает прикуриватель в машине, то это связано с предохранителем. Если это действительно так, просто замените его. Извлеките неработающую деталь из съемника. Скорее всего, вы заметите на корпусе предохранителя следы черного цвета.

   Это говорит о том, что деталь сгорела. Воспользуйтесь новым предохранителем. Но он должен подходить под определенные стандарты. С ними можно ознакомиться в руководстве по эксплуатации вашей машины. Чаще всего применяются предохранители на 15 ампер. Поставьте новый элемент на место неисправного. Осторожно надавите на него, чтобы он плотно разместился в разъем.

Предупреждение! Не берите предохранитель, номинал которого не совпадает с тем, который рекомендует использовать производитель автомобиля. Иначе появятся проблемы с проводкой, она может перегреваться и даже возгораться.

Включив зажигание, вставьте какой-либо электронный прибор в разъем прикуривателя. Если прибор заработал, то вас можно поздравить! Если же нет, то приступайте к дальнейшим шагам по диагностике неисправности.

5. Проверка напряжения в блоке прикуривателя. Мультиметр должен находиться в состоянии постоянного напряжения (режим DCV или V-). Такой режим предполагает разные диапазоны измеряемого напряжения. Нам нужно измерить 12В, поэтому ставим переключатель на показатель 20В. Красный щуп соединяем с центральным контактом разъема прикуривателя, щуп черного цвета подключаем к внешней стороне разъема. Включите зажигание и наблюдайте за экраном мультиметра. Если на нем появился показатель в районе 12В, то в разъеме есть питание, а значит, он работает. Если цифры другие, то выполните следующий шаг.
6. Проверка гнезда прикуривателя на наличие посторонних предметов. Проверьте, нет ли в разъеме соринок или посторонних элементов. Из-за них контакт может ослабевать. Зубочисткой почистите внутреннюю часть гнезда. По мере необходимости воспользуйтесь пылесосом.

Повторно проверьте, работает ли разъем прикуривателя. Замените его, если он по-прежнему не функционирует.

Чего делать нельзя, если перестал работать прикуриватель в машине

Перегорание нагревательного элемента – сегодня довольно редкое явление, гораздо чаще встречаются другие поломки. Это связано с растущей популярностью здорового образа жизни. Но главная причина в том, что мы используем автоприкуриватель по прямому назначению – заряжаем свои электронные устройства.

Конечно, нагревательный элемент можно поменять. Так раньше делали на Жигулях. Однако в современном мире так много различных прикуривателей для машины, что гораздо проще поменять систему полностью, чем подбирать отдельные элементы постоянной и съемных частей.

Подгорание контактных зон – распространенная поломка. Причина – в больших токах (до 25 Ампер), часто они протекают в момент коммутации.

Никогда не очищайте контакты при помощи ножа или отвертки. Чаще всего питание на автоприкуриватель идет постоянно (временами в положении 1 ключа зажигания). Если вы чистите его неизолированным предметом из металла, то тем самым можете закоротить питающее напряжение на массу. В таком случае предохранитель перегорит.

Чистить зону контактов лучше предварительно обесточив прикуриватель. Как вариант, выньте соответствующий предохранитель. Сделайте очистку отверткой, плотно обернутой наждачной бумагой. Также можно обработать контакты жесткой кистью, смоченной в спирте. Чтобы не допустить возгорание, дайте контактам высохнуть.

Несвоевременный выброс съемного элемента с температуры, которая не достигла рабочей, может случиться, если биметаллические пластины фиксатора износились.

Такое часто происходит, если после установки неподходящих электроприборов и переходников нарушается геометрия пластин. Пластины постепенно разгибаются и удерживают прикуривательный элемент в неправильном положении. Происходит преждевременный выброс.

Наиболее опасно излишнее фиксирование, когда выброс съемного элемента отсутствует. Как следствие, может случиться самовозгорание пластмассовых частей системы и даже всего автомобиля. Такое уже бывало. По этой причине водители, которые не курят, вынимают съемную часть гнезда, чтобы случайным образом не зафиксировать её. Например, когда там лежит сумка.

В этой ситуации все же необходимо заполнить чем-нибудь гнездо прикуривателя, иначе туда могут проникнуть мелкие металлические предметы, и произойдет замыкание контактов.

Когда вы надолго покидаете салон автомобиля и оставляете его без пассажиров, отключайте переходники питания электронных приборов, разветвители, тройники и другие устройства.

Недавно в продаже появились дополнительные обогреватели салона, которые получают питание от автоприкуривателя. Они особенно опасны, так как непрерывно потребляют большие токи.

В то время как прикуриватель нагревается за одну минуту, обогреватель может работать несколько часов. Предохранитель номиналом 30 Ампер (иногда его увеличивают в принудительном порядке) долгое время способен выдерживать большой постоянный ток. Но проводники, которые ведут к разъему, перегреваются и изоляция становится мягкой. Случаются межпроводниковые замыкания, вследствие чего может загореться проводка.

Водители зачастую вместе с прикуривателем включают питание другого оборудования, например магнитол. Это самый простой вариант подключения, но и самый опасный.

Современные магнитолы имеют мощность 4 х 50 Ватт и потребляют токи в 50 Ампер в пиковом режиме. Но проводка прикуривателя не рассчитана на такие высокие показатели.

Если предохранитель прикуривателя вышел из строя, попробуйте понять, что послужило причиной перегорания. Чаще всего это связано с тем, что зарядное устройство электроприбора было не в порядке, или же во время коммутации произошло замыкание контактов.

Это не такая серьезная проблема, как замыкание электрической проводки или перегорание выходных каскадов магнитолы, когда подключаешь её к прикуривателю.

При любом раскладе даже на короткое время нельзя устанавливать на место предохранителя «жучок».

Массовый (минусовой) вывод прикуривателя соединяется с внутренней частью гнезда. В большинстве машин его подключают под болт на «массу» кузова. Место соединения со временем окисляется и контакт нарушается. Это выводит из строя прикуриватель. Чтобы привести его в порядок, нужно очистить контакты массового провода.

Почему может не работать прикуриватель в автомобиле и как это исправить

Сейчас мало кто использует прикуриватель по его прямому назначению, которым и обусловлено такое название. Раньше этот элемент применялся, чтобы водитель или пассажир имел возможность прикурить сигарету в пути.

Теперь же устройство получило совершенно иное назначение. В основном это гнездо применяют для подключения различного оборудования, автопылесосов, компрессоров для подкачки шин, зарядных устройств для смартфонов и планшетов, и пр.

Но случается так, что прикуриватель выходит из строя. Автомобилисту не сразу удаётся понять, в чём причина и как её устранить. А сделать это необходимо.

Проверка работоспособности

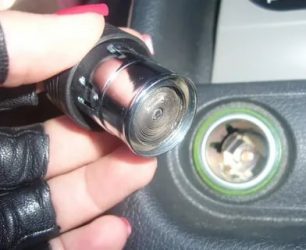

Прикуриватель представляет собой устройство, выполненное из металлической спирали, и помещённое в корпус из пластика. Элемент вставляется в специальное гнездо. Нагревателем выступает материал, обладающий повышенным показателем удельного сопротивления. Обычно это нихром. Масса подключается к гнезду, а плюс к нагревателю.

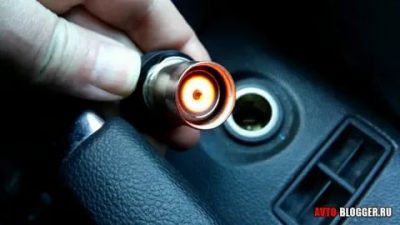

Спираль сильно нагревается, становится от этого красной. За счёт срабатывания термореле подача тока прекращается, когда нагреватель достигнет определённого температурного значения.

Первым делом автомобилисту следует знать, как проверить самостоятельно, работает ли сейчас прикуриватель в его машине. Для этого нужно сделать несколько простых действий:

• включить зажигание на автомобиле;
• вставить корпус прикуривателя в гнездо;
• подождать около 10-20 секунд;
• извлечь устройство.

Если головка прикуривателя осталась холодной, имеется какая-то неисправность. Довольно часто причина кроется в самой головке, которую необходимо заменить.

При выборе новой головки прикуривателя обращайте внимание на материал спирали. Он должен быть только таким, какой рекомендуется производителем для вашего автомобиля.

Если же дело не в головке, тогда придётся начинать поиски в системе питания, которая и обеспечивает работу узла. Наверняка проблема находится именно там. Иных вариантов уже не остаётся.

Диагностические мероприятия

Ситуации, когда на автомобилях не работают прикуриватели, не столь распространены сейчас, как это было раньше. Но всё равно такая поломка вполне вероятна.

В этой ситуации нужно понять причину, из-за которой возникла неисправность. В зависимости от результатов диагностики, автомобилисту придётся выполнить соответствующую работу по устранению проблемы.

Диагностика может включать в себя следующие мероприятия:

• Для начала стоит тщательно проверить все соединения и убедиться, что никакие провода не перегорели. Здесь придётся выполнить частичный демонтаж узла.
• Проверяйте, нет ли повреждений проводки на корпусе прикуривателя, насколько прочно они соединены.
• Обязательно откройте блок предохранителей, где находится элемент, отвечающий за прикуриватель. У него должна быть соответствующая метка или надпись.
• Убедитесь в отсутствии следов горения или признаков засорения самого гнезда, либо его контактов. Довольно часто при попадании посторонних предметов работоспособность системы нарушается.
• Оцените текущее состояние вилки гнезда.

Одной из самых частых проблем выступает перегоревший предохранитель. На многих автомобилях это отвечает одновременно за несколько систем, включая прикуриватель.

Это означает лишь одно. Если перегорел плавкий элемент предохранителя, тогда питание не будет подаваться не только на прикуриватель, но и на другие системы, с которыми он связан. Одновременный выход из строя нескольких систем в машине наверняка указывает на проблемы со стороны предохранителя.

Но просто так предохранители не перегорают. Поэтому стоит также понять, почему произошло перегорание и как избежать повторения аналогичной ситуации в будущем.

Причины неисправностей

Вы уже примерно понимаете, почему в машине потенциально не работает прикуриватель. Основных причин может быть несколько. А именно:

• Перегорание предохранителя. Будет справедливо сказать, что это самая распространённая и вероятная причина. Но не всегда сгоревший предохранитель выступает единственной причиной. Это также может быть следствие какой-то более серьёзной неполадки со стороны электросети автомобиля. Ведь что-то провоцирует повышение тока, который предохранитель выдержать уже не может и для защиты системы плавится, обрывая тем самым контакт.
• Обрыв спирали. Спираль накала также порой оказывается виновницей. Происходит это при активной эксплуатации и по причине естественного износа. Обычно спираль обрывается, если материал изначально был низкого качества либо машина прошла уже солидную дистанцию. Время сделало своё дело.
• Срабатывания защиты от возгорания. Та самая причина, из-за которой новый предохранитель также быстро перегорает. Это может быть механическая неисправность, проблемы в электроцепи либо же банальная невнимательность водителя, который слишком долго удерживает головку прикуривателя зажатой в гнезде.
• Коррозия на клеммах и на массе. Явление, связанное со временем эксплуатации, качеством элементов узла.
• Обрыв проводов и потеря контактов. Со временем или при неправильном подключении провода могут перетираться, изоляция ссыхаться. Возникают надломы, чрезмерные загибы, из-за которых со временем узел может выйти из строя.

Потенциальных виновников того, почему перестал работать автомобильный прикуриватель, достаточно много. Поэтому работу по устранению неисправностей следует проводить последовательно, исключая наиболее вероятные причины и попутно проверять состояние электросистемы своего транспортного средства.

Устранение неисправностей

Если перестал вдруг работать прикуриватель в машине, следует провести работы, направленные на обнаружение неисправности и её устранение. В большинстве случаев решить проблему можно своими руками.

Для работы требуется вооружиться:

• мультиметром;
• набором отвёрток;
• комплектом новых предохранителей;
• съёмниками для предохранителей;
• плоскогубцами или пассатижами;
• автопылесосом;
• прорезиненными перчатками и пр.

Набор инструментов и расходных материалов может отличаться, в зависимости от того, о какой именно неполадке идёт речь в конкретной ситуации. Иногда приходится покупать новую головку с нагревательным элементом. В других ситуациях узел меняется полностью, что уже заметно дороже. Порой устранить неисправность можно путём частичной или полной замены проводки, соединяющей этот узел в автомобиле.

Теперь пошагово рассмотрим, что делать, если в салоне авто не работает штатный прикуриватель либо его функционала недостаточно для выполнения поставленных задач.

• Проверить потребителей. В машине прикуриватель всё реже применяется для поджигания сигарет. Это источник питания, с помощью которого можно зарядить телефон или подключить компрессор, дабы подкачать покрышки. Поэтому работу лучше начать с проверки потребителей, которые питаются от этого источника. Если приборы работают, подключаясь к другим источникам, то проблема точно со стороны автоприкуривателя.
• Найти предохранитель. Чуть ли не главная причина, почему в авто потенциально не работает штатный прикуриватель. Это перегоревший предохранитель. Для устранения проблемы следует отыскать блок плавких защитных элементов, найти тот, который отвечает за рассматриваемую систему. Это проще всего узнать из руководства по эксплуатации. Там есть точная схема расположения.
• Проверить плавкий элемент системы защиты. Для этой работы потребуется мультиметр. Он переводится в режим прозвонки или целостности электроцепи. Два щупа подключаются к двум выводам-ножкам предохранителя. Если узел исправен, мультиметр должен подать звуковой сигнал. Если его нет, тогда потребуется замена.
• Замена предохранителя. Статистика вещь упрямая. В 85-90% случаев оказывается, что именно сгоревший предохранитель является причиной отказа в работе прикуривателя. Заменить его не сложно. С помощью съёмника, пинцета или иного подходящего инструмента элемент извлекается. На его место устанавливается аналогичный новый. Предварительно будет не лишним аккуратно продуть посадочное гнездо, а также визуально осмотреть старую деталь. В автомобилях чаще всего для прикуривателей используют предохранители с номиналом 15А. Сверьтесь с руководством по эксплуатации. Ставить предохранитель большего или меньшего значения, нежели указал производитель, не рекомендуется. После замены подключите потребителя к гнезду и проверьте, работает ли он. Если да, работа завершена. Если нет, двигайтесь дальше.
• Проверить напряжение в блоке. Теперь потребуется тот же мультиметр, но уже в режиме проверки постоянного напряжения. Поскольку на узел подаётся 12 В, установите диапазон проверки напряжения до 20 В. Красный щуп мультиметра соедините с центральным контактом на разъёме прикуривателя. Чёрный щуп идёт на внешнюю сторону разъёма. Теперь включите зажигание на автомобиле и смотрите на показания прибора. Если там цифра около 12В, то питание есть, всё работает отлично. Если параметры отличаются от оптимальных, идём дальше.
• Проверить гнездо прикуривателя. В гнезде могут оказаться посторонние предметы, мусор, какие-то частицы пластика или металла. Из-за этого контакт нарушается, условная розетка работает плохо либо вовсе не функционирует. Продуть гнездо можно автопылесосом или сжатым воздухом. Также используйте зубочистки и иные подручные инструменты для удаления мусора.
• Оценить целостность проводки. Бывает и так, что нарушение в работе узла связано с перетёртыми, потерявшими изоляцию, переломанными проводами. Для этого придётся проводить частичный демонтаж, чтобы добраться до проводов. У каждого авто своя схема получения доступа, поэтому лучше свериться с инструкциями. Провода проверяются визуально, а также прозваниваются с помощью мультиметра. При необходимости их требуется заменить.

Нельзя сказать, что проблема неполадок со стороны прикуривателя сильно распространена. Но при неправильной эксплуатации узла возможно возникновение тех или иных неисправностей.

Что не рекомендуется делать при поломке

Если автомобильный штатный прикуриватель в салоне не работает, его нужно проверить, найти виновника, устранить причину и тем самым возобновить функционал системы.

Но порой автомобилисты допускают ошибки в процессе ремонта. Есть несколько примеров того, что делать в такой ситуации нельзя:

• Игнорировать ситуацию. Последствия могут быть самыми разными, начиная просто с отказа прикуривателя и заканчивая короткими замыканиями и воспламенением автомобиля.
• Использовать предохранители, отличающиеся от оригинальных по номиналу. Слишком высокие показатели могут вовремя не защитить узел. При маленьком количестве Ампер каждый новый предохранитель будет очень быстро перегорать.
• Чистить контакты металлическими предметами. Это делают ножом или отвёрткой. Но так можно нарушить изоляцию, спровоцировать короткое замыкание.
• Проводить работы с подключённым минусом АКБ. Любые работы, связанные с электрикой, проводятся только при предварительном сбросе минуса с аккумулятора. Бортовую сеть важно обесточить.
• Использовать дешёвые расходники и детали. Меняя головку или полностью весь предохранитель, выбирайте комплект, выполненный проверенным производителем. Не обязательно оригинальный, хотя это в приоритете.

Решить проблему неисправного прикуривателя можно своими руками. Но для этого нужно следовать инструкциям, соблюдать правила безопасности.

Что такое автомобильный прикуриватель и как его подключить

«Прикуриватель», в автомобильном сленге, может обозначать две вещи:

1) Внутренний – технологический разъем (разъемы) в салоне автомобиля;

2) Наружный – провода для запуска автомобиля при помощи другого автомобиля, пусковой станции, запасного (другого) аккумулятора;

Что такое автомобильный прикуриватель и как его подключить

Они абсолютно различаются по назначению и по тому, как правильно подключить прикуриватель, а также устройство автомобильного прикуривателя может быть разным. Поэтому по пунктам разберемся с каждым видом, как подключить прикуриватель, какая стандартная схема подключения прикуривателя и так далее.

Принцип действия

Интересное устройство, этот самый прикуриватель. Этой опцией автомобили комплектовались с незапамятных времен, когда только начиналась эра автомобилестроения. В те времена, только богатые и обеспеченные люди могли позволить себе автомобиль, и так как в своей основной массе они были курящие, причем не только сигареты, а еще и сигары, у производителя возникла необходимость устанавливать прикуриватель для автомобиля, в качестве опции. Причем размер прикуривателя для машины, разрабатывался именно для прикуривания сигар, таким он дошел и до наших дней.

Состоит прикуриватель из разъема и самого нагревательного элемента, схема подключения прикуривателя – простая, разъем подключен к бортовой сети автомобиля (12 В) через предохранитель. При утоплении головной части прикуривателя в разъем, нагревательный элемент раскаляется, что позволяет раскурить сигару или сигарету.

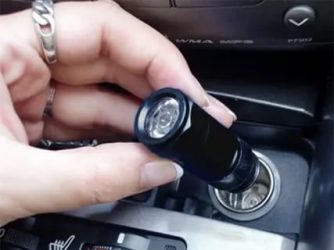

Если вытащить нагреватель, то получится довольно мощный и надежный разъем, в который можно подключить различные потребители. Этим не замедлили воспользоваться, производители различной автомобильной техники и дополнительного оборудования, в разъем прикуривателя можно подключать:

– телевизоры;

– холодильники;

– ионизаторы;

– компрессоры и любой обогреватель для машины от прикуривателя;

– плееры и модуляторы;

– различную подсветку и зарядные устройства;

– видеорегистраторы, пылесосы, водяные помпы и насосы, и многое другое;

В начале 21 века, прикуриватель для автомобиля, послужил источником одного инцидента. По программе борьбы с табачной зависимостью, некоторые производители, перестали устанавливать прикуриватели и пепельницы, в свои автомобили, тем самым вызвав протест автолюбителей, из за невозможности пользоваться любимыми девайсами. Автопроизводителям пришлось вернуть разъем на место, а вот с нагревателем и пепельницами пришлось распрощаться.

Незаменимые и полезные устройства

Если вам достался автомобиль с отсутствием или с нерабочим прикуривателем, то это легко устранить. Сколько стоит прикуриватель для машины и как подключить прикуриватель – вот самые сложные вопросы в этом деле. После приобретения, необходимо определится с местом расположения устройства. Затем надо найти главный, силовой кабель в салоне и к нему подключить плюс прикуривателя, минус на корпус и третий провод, это «габарит» (подсветка, подключается к любому габаритному проводу). Схема подключения прикуривателя, очень простая.

Подключаем прикуриватель

Если у вас много потребителей, подключаемых к прикуривателю, можно воспользоваться разветвителем. С такой проблемой как подключить разветвитель прикуривателя, справится даже ребенок. Просто подключаем шнур в гнездо прикуривателя и получаем полноценные, дополнительные три гнезда (больше не рекомендуется).

Как подключить видеорегистратор к прикуривателю:

Здесь все зависит от модели видеорегистратора, если на шнуре питания присутствует разъем прикуривателя, то процедура простая вставить в гнездо и все. Если же питание видеорегистратора необходимо подключать, можно или докупить разъем прикуривателя, либо выбрать другую точку подключения.

или магнитолу:

В современных автомобилях уже присутствует линия питания автозвука. Но в старых моделях (особенно в отечественных), такой проводки нет. Занимать гнездо прикуривателя стационарной магнитолой, не имеет смысла, а вот воспользоваться линией и проводкой прикуривателя даже нужно. Для этого необходимо, после установки магнитолы, демонтировать разъем прикуривателя и соблюдая полярность, подключить проводку магнитолы.

Незаменимым устройством можно назвать насос для машины от прикуривателя. Это устройство действительно облегчает жизнь автолюбителям. Проблема со спущенным или недокаченным колесом решается в считанные минуты, подключением компрессора к разъему прикуривателя.

Так же одним из очень удобных девайсов, является обогреватель для машин от прикуривателя. Как правило, это может быть подогрев сидений или тепловентилятор, для быстрого размораживания и отогревания лобового или других стекал. Любое из этих устройств включается в разъем прикуривателя на необходимое время работы, а в теплое время года легко демонтируются.

Много слухов ходит о том, что якобы есть какая то «мифическая» флешка для машины в прикуриватель. Речь, скорее всего, идет об обычном ФМ – модуляторе. Принцип работы его заключается в том, что можно прослушивать музыку в MP3 – формате на обычной магнитоле. Выглядит это так: На флешку записывается музыка (MP3), затем вставляется в модулятор, а модулятор в гнездо прикуривателя. После включения необходимо выполнить поиск радиостанций и найти волну модулятора, то есть музыка будет идти через радио.

Правила пользования

Так как все приборы, подключаемые к прикуривателю электрические, то следует соблюдать правила пользования электрическими устройствами:

Правила пользования прикуривателем

– не превышать общую разрешенную нагрузку на прикуриватель (узнаем из тех описаний и инструкций на приборы);

– при пользовании разветвителем, необходимо складывать мощность всех потребителей;

– не следует забывать о том, что прикуриватель для машины постоянно запитан к системе и даже при выключении зажигания, остается потребление подключенных приборов. При не внимательном обращении существует риск полного разряда аккумулятора или выхода из строя частичной или всей бортовой сети.

Еще следует поделиться неприятной новостью

Если вы подключаете любое (даже сертифицированное) устройство в гнездо прикуривателя, кроме самого штатного прикуривателя – вы автоматически лишаетесь гарантии от завода изготовителя на автомобиль. Известны случаи возгорания машин из за качества дополнительного оборудования или переходников. Особенно это касается китайских горе – производителей, но как показывает реальность, многие отечественные «бизнесмены» с удовольствием переняли опыт китайских коллег и производят «фуфло» ничем не хуже, а иногда даже и «лучше» своих оппонентов.

Возможно, стоит сто раз подумать, прежде чем пользоваться такими устройствами.

Наружный прикуриватель

Под таким прикуривателем подразумевается способ запуска автомобиля с участием дополнительного источника энергии. Два длинных провода (плюсовой и минусовой), с увеличенным сечение и с зажимами – « крокодилами» на концах и носят названия «прикуривателя». Таким способом можно запустить автомобиль с севшим аккумулятором, не прибегая к снятию и зарядки его, то есть, подключив провода – «прикуриватели» к работающей машине и к севшему аккумулятору, можно произвести запуск.

Почему не работает прикуриватель в машине? Все очень легко

В наше время прикуриватель является достаточно важной деталью любого транспортного средства. Если не так давно этот узел выполнял только свои прямые функции – для прикуривания сигарет, то в наши дни к его гнезду подключается различное оборудование, которое делает процесс использования автомобиля более удобным. Если утрировать то это стало универсальное гнездо для получения энергии …

Таким оборудованием могут быть видеорегистраторы, зарядные для телефонов или ноутбуков, автомобильные навигаторы и тому подобное – любой электрический прибор, для функционирования которого требуется напряжение 12 В.

Такое широкое использование данного автомобильного узла иногда может привести поломке. Чтобы устранить ее, нужно знать, какие причины чаще всего приводят к этому.

Как определить неисправность прибора

Почему не работает прикуриватель в машине? К этому приводят несколько распространенных причин. Но перед тем, как пытаться устранить их, следует сначала проверить, не функционирует именно эта деталь или же вся проблема кроется в чем-то другом. К примеру, если от гнезда не работает видеорегистратор, то причина иногда кроется не только в неисправности разъема, но и в поломке самого регистратора.

Проверку работоспособности этого устройства проводят в такой последовательности:

• Включается зажигание транспортного средства.

• В гнездо вставляется сам прикуриватель, а не какой-то другой прибор.
• После 10-15 секунд ожидания проверяется степень нагрева: если прибор совсем не нагрелся – проблема действительно в нем.
• По завершению проверки устройство вынимается из гнезда.

Причины поломки

Если важно, чтобы прикуриватель выполнял только свою основную функцию, то можно попробовать заменить его головку. При частом использовании прибора спираль, которая нагревается при этом, перегорает. Но в таком случае следует быть внимательным, покупая и устанавливая только ту спираль, что подходит к прикуривателю конкретной модели автомобиля.

Если это не приводит к положительному результату, то причину, по которой не работает прикуриватель машины, следует искать в самой электрической сети, что подключает устройство.

При такой проверке необходимо внимательно осмотреть все соединения, чтобы убедится в полном отсутствии перегоревших проводов. При этом важнее всего обращать внимание на следующие компоненты:

• Целостность всех проводов на корпусе устройства, а также места их подключений;

• Целостность предохранителя, который располагается в блоке предохранителей. Обычно на нем есть соответствующая надпись или рисунок;

• Отсутствие следов горения и посторонних частиц внутри гнезда, а также на всех контактах.
• Работоспособность вилки гнезда.
• Отсутствие перегрузок автомобильного узла при его использовании.

Выполнив такие проверки, можно будет точно определить, в какой именно части системы присутствует неисправность.

Чаще всего причина того, что не работает прикуриватель машины кроется в предохранителе. Определив, какой именно из них отвечает за работу этого узла, можно попробовать его заменить, подробная инструкция здесь.

Еще одной достаточно распространенной причиной того, что прикуриватель не работает, является перегорание гнезда. Это может стать результатом использования неисправных штекеров тех или иных электроприборов.

Также с перегоранием разъема сталкиваются те, кто пытается перехитрить технику, устанавливая вместо обычного предохранителя такой, что рассчитан на большие нагрузки. Подобное решение иногда приводит не только к такому перегоранию, но и к более серьезным проблемам, вплоть до загорания электропроводки автомобиля.

Для проверки наличия окисления контактов и посторонних предметов в гнезде будет достаточно провести визуальный осмотр. При обнаружении засорений их убирают вручную при помощи любых неметаллических предметов.

Если же такие действия не приводят к положительному результату, придется вынимать устройство и проверять на наличие разрывов все электрические подключения.

Как устранить проблему?

Некоторые проблемы с прикуривателем можно устранить и своими силами при помощи паяльника: если проблема связана с перегоревшими контактами или проводами, наличием посторонних предметов в гнезде или же с перегоранием головки устройства и его предохранителя.

Если же причина кроется в неисправностях работы всей электропроводки – их устранение лучше доверить специалистам.

Таким образом, прикуриватель в транспортном средстве является важной деталью, которая дает возможность использовать в процессе эксплуатации автомобиля много дополнительных электрических приборов. Его активная эксплуатация нередко приводит к неисправностям в работе: именно для этого нужно знать о самых распространенных причинах возникновения проблем с таким автомобильным устройством.

На этом все, читаем наш АВТОБЛОГ

(5 , 2,00 из 5)

Ток и шоу: как не сжечь машину

6 июня 2016 года

Несколько лет назад по многим телеканалам проскочил интригующий сюжет: у дамы сгорела Honda Civic. Дескать, стала заряжать мобильник, а тут дым, вонь и полный караул… В общем, неприятная история. Но кто виноват?

Телевизионщики, примчавшиеся тогда за интервью, откровенно на нас обиделись: наше мнение их разочаровало, а ожидаемой скандальной сенсации не получилось. Потому что, на наш взгляд, никакая Honda не обязана отвечать за поведение неизвестного ей устройства. По-человечески даме, конечно, можно посочувствовать, но очевидным виновником возгорания было зарядное устройство неизвестного происхождения. А втыкать в гнездо всё подряд производители автомобилей, как правило, запрещают — и правильно делают. Те, кто с этим не согласен, могут мысленно поставить себя на их место: вы бы разрешили? Вот-вот — лучше не стоит…

В той истории суд принял сторону представителей автодилера и в иске отказал. Причина — «нарушение правил эксплуатации автомобиля». Аргументы типа «Все так делают» — не в счет: отвечать надо лично за себя.

Штекеры разнообразных устройств — найдите два одинаковых… А если учесть, что и гнезда на поверку тоже далеко не близнецы, то понятно, почему вероятность плохого контакта вовсе не является надуманной. И почему, кстати говоря, производители автомобилей запрещают пользоваться в своих машинах чем попало.Штекеры разнообразных устройств — найдите два одинаковых… А если учесть, что и гнезда на поверку тоже далеко не близнецы, то понятно, почему вероятность плохого контакта вовсе не является надуманной. И почему, кстати говоря, производители автомобилей запрещают пользоваться в своих машинах чем попало

А что вообще можно втыкать в автомобильное гнездо? К сожалению, четкого разграничения, что можно делать, а чего нельзя, не существует. Мы проводили исследования на эту тему — результаты ясности не внесли. Одни автопроизводители разрешают пользоваться только приборами с собственным брендом на этикетке, другие кивают на обязательное соблюдение требований некоего стандарта SAE (а кто из автовладельцев его видел-то?), третьи категорически запрещают пользоваться гнездом прикуривателя для любых посторонних потребителей, четвертые оговаривают максимальный ток потребления…

Следует отличать гнездо прикуривателя от бортовой розетки. Исторически прикуриватель появился раньше — почти сто лет назад. На тех же Жигулях, к примеру, розетки отсутствовали — впрочем, гаджетов в продаже в те времена тоже не было. Сегодня мы активно боремся с курением, а потому прикуриватели уходят в историю. Зато розеток в машине бывает сразу несколько.

При этом массу проблем порождает разнобой в конструкциях и размерах как самих гнезд, так и штекеров. В частности, в обычной розетке нет биметаллической пружины-захвата прикуривателя. На практике многие вилки любят выскакивать из гнезда или, хуже того, плохо контачить.

Производители гаджетов используют неодинаковые штекеры — именно это обстоятельство и послужило, на наш взгляд, причиной упомянутого выше возгорания автомобиля.

Тепловентиляторы разных мастей. Мощность показанных моделей — от 150 до 200 Вт. Реальный ток доходит до 15 А — это очень много. При плохом контакте локальный нагрев гарантирован. Кроме того, подобные приборы обычно забывают отключать, поскольку они предназначены для долгосрочного использования. А с учетом того, что реальная польза от таких нагревателей смехотворная, без крайней необходимости их лучше не применять. Впрочем, насчет пользы — это мое личное мнение.Тепловентиляторы разных мастей. Мощность показанных моделей — от 150 до 200 Вт.

Реальный ток доходит до 15 А — это очень много. При плохом контакте локальный нагрев гарантирован. Кроме того, подобные приборы обычно забывают отключать, поскольку они предназначены для долгосрочного использования. А с учетом того, что реальная польза от таких нагревателей смехотворная, без крайней необходимости их лучше не применять. Впрочем, насчет пользы — это мое личное мнение.

Почему на той машине не сгорел предохранитель? Кстати, обычно его номинал — 15 А, реже — 10 А (в Жигулях использовали 16 А).

Теперь представьте, что происходит, если по какой-то причине прибор потребляет подобный ток в течение длительного времени, а контакт при этом «искрит». Солидная мощность начинает рассеиваться в розетке, которая быстро нагревается и… ну, дальше понятно. Если вокруг термопласт, боящийся нагрева, то и произойдет как раз то, что случилось с дамой. Пожар не пожар, а торпедка поплавилась.

Ток при этом может оставаться в пределах допуска — это же не короткое замыкание! От себя добавлю, что на практике предохранители зачастую легко выдерживают и повышенный ток: это нехорошо, но — что есть, то есть…

Даже если вероятность возгорания мала, ни в коем случае не стоит его провоцировать. А мы частенько это делаем. Ниже — советы человека, который однажды пережил полноценный пожар, лишившись… Ладно, не хочу вспоминать.

Автомобильные пылесосы — Smart Power, Агрессор и Heyner. Мощность — соответственно 85, 100 и 138 Вт. С точки зрения пожароопасности хороши тем, что при работе постоянно находятся в чьих-то руках, то есть под контролем. Хотя, честно говоря, применение для уборки салона мощного стационарного пылесоса представляется мне гораздо более логичным.Автомобильные пылесосы — Smart Power, Агрессор и Heyner. Мощность — соответственно 85, 100 и 138 Вт. С точки зрения пожароопасности хороши тем, что при работе постоянно находятся в чьих-то руках, то есть под контролем. Хотя, честно говоря, применение для уборки салона мощного стационарного пылесоса представляется мне гораздо более логичным

С формальной точки зрения никогда не стоит забывать следующее: если возгорание все-таки произойдет, то на вашу сторону не станет никто.

1. Производитель автомобиля — потому, что он не разрешал вам втыкать то, что вы воткнули.
2. ГИБДД — потому, что, применив какой-либо гаджет, вы тем самым как бы внесли изменение в конструкцию автомобиля, а это запрещено.
3. Продавец гаджета — потому, что он не знает, правильно ли вы воспользовались его устройством. Да и вообще, не в Китай же вы отправитесь жаловаться…
4. Страховая компания — потому, что см. п. 1.

Если это понятно, но не отпугивает, едем дальше собственно к самим советам:

• Даже если вы пользуетесь совсем слабеньким устройством, например, заряжаете телефон или отслеживаете дорожные измерители скорости, не ленитесь время от времени дотрагиваться до адаптера рукой, контролируя таким образом его температуру. Хуже точно не будет.
• Старайтесь без особой необходимости не подключать к автомобильным розеткам заведомо мощные устройства с заявленной мощностью 180 и более Ватт. На мой взгляд, единственный реально полезный гаджет с подобной мощностью — это компрессор, но им пользуются нечасто и никогда не оставляют включенным без необходимости. А вот без автомобильного пылесоса, чайника или кофеварки вполне можно обойтись.
• Приобретая разветвители сигналов на три, четыре и более устройств, не забывайте, что штатный предохранитель в машине — один на всех.
• Никогда не покупайте мелочевку вроде разветвителей или зарядников у коробейников на перекрестках. Вероятность наткнуться на дрянное качество там слишком высока — вспомните сгоревшую Хонду. Лучше переплатите дилеру. Или хотя бы солидному сетевому магазину автозапчастей.
• Спиральный провод гаджета, включенного в розетку, не должен быть слишком сильно натянут. Он может свалиться под педальный узел, а халтурно припаянный — попросту оторваться.
• Покидая автомобиль, всегда вытаскивайте штекер из розетки. Причин несколько. Во-первых, не во всех автомобилях розетки обесточиваются, а потому тот же включенный холодильник быстро «высосет» аккумулятор. Во-вторых, любые неубранные гаджеты, даже недорогие, всегда привлекают внимание несознательных элементов общества. Да и пожары просто так никогда не возникают.

Чайник 12V-607 (в центре). Заявленная мощность — 180 Вт. Мерим ток — 15 А. Объем чайника — 0,9 л. Нетрудно прикинуть время кипячения с 20 С: 0,9 умножаем на 80 (72 ккал или 301 кДж), делим на 0,18 — получаем 1676 секунд или 28 минут. Кофеварка WAECO МC-01-12 (слева). Предупреждение от производителя: включать в цепь, защищенную предохранителем не менее 16А! И где ее взять?Кипятильник Airline мощностью 120 Вт (cправа). Время кипячения упомянутого выше объема воды составит никак не менее 42 мин.Чайник 12V-607 (в центре). Заявленная мощность — 180 Вт. Мерим ток — 15 А. Объем чайника — 0,9 л. Нетрудно прикинуть время кипячения с 20 С: 0,9 умножаем на 80 (72 ккал или 301 кДж), делим на 0,18 — получаем 1676 секунд или 28 минут. Кофеварка WAECO МC-01-12 (слева). Предупреждение от производителя: включать в цепь, защищенную предохранителем не менее 16А! И где ее взять?Кипятильник Airline мощностью 120 Вт (cправа). Время кипячения упомянутого выше объема воды составит никак не менее 42 мин.

***

Напоследок — жизненный анекдот про прикуриватели.

Коллега вез на Оке внука — в дороге мотор неожиданно перегрелся. Тыр-пыр: не работает электровентилятор системы охлаждения — сгорел предохранитель… Поменял, поехал, опять перегрев — снова сгорел предохранитель. И так несколько раз — что ж такое-то? Выяснил случайно: в гнездо прикуривателя внук от скуки засунул… металлический рубль! А цепь предохранителя заодно защищала тот самый вентилятор.

Счастливого пути и исправного электрооборудования!

Ток и шоу: как не сжечь машинуТок и шоу: как не сжечь машинуТок и шоу: как не сжечь машинуТок и шоу: как не сжечь машинуОшибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter

Как подключить прикуриватель: как работает, дополнительное устройство

Это устройство есть в каждой машине. Прикуривателем пользуются даже некурящие водители. Ведь в гнездо можно осуществить подключение дополнительных девайсов. Наиболее часто к разъему прикуривателя подсоединяют:

• насос для подкачки шин;
• портативное устройство зарядки для мобильных телефонов, планшетов или ноутбуков;
• видеорегистратор, фиксирующий дорожную обстановку;
• навигационную систему.

Водители часто ощущают потребность в дополнительном гнезде. О том, как можно подключить прикуриватель своими руками, что для этого потребуется, как провести всю процедуру установки, можно узнать в статье.

Как работает прикуриватель и его устройство

Схема прибора проста. Прикуриватель в машине состоит из нескольких деталей:

• гнезда с подключенным к нему разъемом;
• металлического патрона, внутри которого размещена нихромовая спираль.

Прикуриватель устроен так, что, когда владелец авто нажимает на кнопку, происходит замыкание контактов, на которые подается переменный ток. Вследствие этого элемент начинает разогреваться. По достижении максимальной температуры встроенное термореле дает команду на отщелкивание девайса. При правильной эксплуатации прикуриватель для автомобиля будет работать длительное время. Однако есть причины, по которым прибор выходит из строя раньше.

Это подсоединение нескольких мощных устройств к одному гнезду. Повышается предельно допустимое значение силы тока, и прикуриватель выходит из строя. Поэтому автовладельцы стремятся поставить в машине дополнительное устройство.

Инструмент для установки прикуривателя

Чтобы профессионально сделать врезку и подключить прибор, потребуется запастись необходимыми инструментами:

• дрель или шуруповерт с набором сверл по металлу;
• коронка для выреза гнезда, диаметр должен совпадать с диаметром прикуривателя;
• напильник;
• паяльник с припоем;
• кусачки;
• отвертки;
• мультитестер;
• термоусадочная трубка;
• провод подходящего сечения;
• предохранитель, выдерживающий силу тока, рекомендуемую производителем (от 10 до 25 ампер – зависит от модели авто).

Потребуется купить дополнительный прикуриватель для врезки, чтобы подключить его. Цена прибора составляет от 300 до 1,5 тысяч рублей (за евро модели) в зависимости от компании производителя. Покупать надо оригинальные детали –они гарантируют исправную работу устройства. От дешевых вариантов прикуривателя необходимо отказаться. Качество материалов там неудовлетворительное и такие элементы быстро выйдут из строя.

Где и как красиво врезать прикуриватель

Стоит определить место установки прибора. Устанавливать дополнительный прикуриватель в автомобиле можно в любом удобном месте. Владелец должен самостоятельно вычислить наиболее удобные места. Как правило, это район задних сидений (трансмиссионный тоннель между пассажирами заднего ряда) или багажник (сюда удобно подсоединять компрессор для подкачки колес). Главное – правильно подключать устройство и соблюдать полярность.

Как правильно подключить

К стандартному автоприкуривателю подходит треконтактный штекер. Перед тем как заняться установкой дополнительного устройства, необходимо понять, как работает автомобильный прикуриватель и выучить распиновку.

Схема подключения выглядит так.

1. Постоянный минус. Приходит на корпус автомобиля.
2. Постоянный плюс. Подсоединяется через предохранитель к аккумулятору.
3. Плюс, приходящий до лампочки подсветки.

Вариант монтирования напрямую к аккумулятору

Есть способ подключения непосредственно к автомобильной батарее. Эта схема имеет преимущества. Нужно знать, как подключить прикуриватель напрямую к аккумулятору. Это позволит избежать вмешательств в саму проводку. Работа займет меньше времени, плюсовые провода следует вывести напрямую к аккумулятору, а минусовой провод – прикрепить к автомобильному кузову.

Необходимо подобрать нужные запчасти. Первоначально, это касается проводов. Каждый квадратный миллиметр сечения рассчитан на 5 – 10 ампер тока. Следует брать провод с запасом. Сечения 3 – 5 мм вполне достаточно для передачи необходимого напряжения. В противном случае провода могут обгорать, что приведет к опасности короткого замыкания. Цепь стоит провести через дополнительный предохранитель с номиналом, указанным производителем.

инструкция

Закрепить знания о том, как подключить прикуриватель, какие провода выбрать, поможет видео с пошаговой инструкцией, размещенное в данном разделе.

Как сделать дополнительный прикуриватель?

При наличии необходимого инструмента и запчастей, следует приступать к работе по монтажу.

1. Выключаем двигатель, а затем снимаем минусовой провод с аккумуляторной батареи.
2. Определяем место, где должен находиться дополнительный прикуриватель. Как правило, это пространство вблизи задних сидений или около багажного отделения. Не стоит подключать гнездо на изогнутых или рифленых поверхностях – оно не будет надежно фиксироваться. Минимально допустимое расстояние между штекером и кузовом – 2 сантиметра.
3. При помощи коронки подходящего диаметра и дрели вырезаем посадочное место под прикуриватель. Обрабатываем окружность напильником, удаляя лишний материал.
4. Снимаем обивку пола или багажника, чтобы выяснить, как лучше прокладывать проводку. Удобнее всего монтировать провода через заводские отверстия. Если не получается, сверлите новые в подходящих местах. Каждое отверстие необходимо оснастить резиновым уплотнителем, чтобы избежать перетирания провода или залома. Для надежности стоит использовать пластиковые затяжные хомуты.
5. Смонтируйте выключатель. Он должен быть рассчитан на ток, не менее чем в полтора раза превосходящий максимальную нагрузку. Удобнее всего монтировать выключатель вблизи замка зажигания.
6. Подключаем выключатель к управляющему реле, а кабель – к силовому. Для надежности контактов все спайки рекомендовано посадить на термоусадочные трубки. Для удобства можно использовать стандартные кабельные разветвители.

Проверка проделанной работы

После процедуры установки следует проинспектировать устройство.

1. Перед сборкой необходимо проверить все соединения. Провода должны быть хорошо спаяны, не контактировать с металлическими частями кузова. Исключаются заломы или оголенные места.
2. Измеряем напряжение на аккумуляторной батарее. После подключаем минусовую клемму и снова проводим проверку. Если напряжение просело более чем 0,5 вольт, то следует искать замыкание. Возможно, вам не удалось правильно подключиться к прикуривателю.
3. Измерьте напряжение на контактах автоприкуривателя и прозвоните на целостность все провода. После желательно включить зажигание и проверить работоспособность гнезда. Устройство должно легко заряжать телефон или выдерживать подключенный компрессор.

Как усовершенствовать готовый прикуриватель

Многие автолюбители приобретают специальный блок разветвителя, позволяющий подключать несколько устройств в один разъем (см. фото). Однако устройство прикуривателя автомобиля, а также сечение проводов, не позволяет максимально эффективно эксплуатировать его.

Подключение нескольких девайсов приводит к превышению напряжения или силы тока, вследствие чего перегорает предохранитель или выгорают провода. Тогда требуется отремонтировать прибор. Можно усовершенствовать устройство, выбрав более толстые кабели, подходящие к автоприкуривателю.

Миллиметр сечения рассчитан на силу тока порядка 5 – 10 ампер. Если в гнездо подключается устройство, мощностью 300 – 500 ватт, то сила достигнет значения 25 – 40 ампер. Потребуются провода с сечением 4 – 6 мм. Подобная усиленная конструкция проработает долгое время, не доставляя проблем. Можно подключить дополнительное гнездо по инструкции, описанной ранее.
