Система впрыска топлива в современных дизельных двигателях предельно точна, но очень хрупкая, что является причиной её частого выхода из стоя. Каковы признаки неисправности топливных форсунок и что можно сделать, чтобы ремонт не сильно ударил по кошельку?

Почему форсунки ломаются?

Ответ на этот вопрос очень прост — не выдерживают условий работы, в которых эксплуатируются. Форсунки прошли столь длительную эволюцию и даже революцию, что просто доходят уже до грани своих возможностей.

Если взглянуть в прошлое, в середине 90-х годов, в устанавливаемых на дизельных двигателях форсунках, давление впрыска было на уровне 1350 бар. Сегодня нормой является давление в 2000 бар и более.

Конструкция самих форсунок тоже изменилась, но все-равно не спасает их от поломки.

Почему так выросло давление впрыска? От современных дизельных двигателей мы требуем сегодня высокую производительность. Двигатели должны быть динамичными, сохраняя при этом разумный объем.

А еще потреблять мало топлива.

Нормой считается выпуск силового агрегата объемом 2 литра, который обладает мощностью в 150 лошадиных сил и имеет крутящий момент более 300 Нм и конечно не потребляет больше 7 литров дизельного топлива на 100 км.

Признаки неисправности форсунок

Принцип действия форсунок очевиден. Они отвечают за дозировку и подачу топлива. Управляет форсунками компьютер, который точно знает какую дозу топлива они должны подавать. Все зависит от стиля вождения. Эта система прекрасно работает, обеспечивая отличные характеристики. Проблема появляется, когда система теряет свою безупречность.

Наиболее распространенная причина отказа форсунок, низкое качество топлива. При несоблюдении периодичности замены топливного фильтра, заправке топливом сомнительного происхождения, без сомнений можно ожидать неприятностей. Форсунки очень чувствительны к качеству дизельного топлива. Со временем они начинают загрязняться, пока полностью не засорятся.

Удаление отложений от некачественного топлива невозможно без механической очистки. Неисправности форсунок возникают, как правило, при больших пробегах, чаще всего далеко за 150 000 км. Конечно это не является правилом.

Зачастую автомобили на оригинальных форсунках преодолевают отметку 300 000 км, при условии своевременного обслуживания и заправка хорошим топливом.

Водитель должен довольно быстро заметить, что форсунки начинают барахлить. Первый признак — езда становится более приятной. Это парадокс, но неисправные форсунки могут значительно переливать топливо (электроника не правильно определяет дозировку), что придает автомобилю повышенную резвость.

Но это длится не долго и вскоре этот процесс принимает обратный эффект. При неисправности форсунок сильно увеличивается дымность автомобиля, особенно при резком нажатии на газ. Заметно увеличивается уровень моторного масла, т. к. в него начинает просачиваться топливо. Появляется неравномерность холостого хода двигателя.

По утрам автомобиль начинает хуже заводиться и дымить при прогреве.

При замене форсунок необходимо тщательно определиться с фирмой-производителем. Лучше всего отталкиваться от той, которая была установлена на автомобиле в качестве оригинала. Производители автомобилей не используют форсунки собственной торговой марки.

Как-правило используют компоненты, предоставленные компаниями-лидерами в своей сфере. В современных дизелях можно встретить форсунки следующих марок:— Bosch — безусловно, самые популярные, форсунки установлены на большинстве автомобилей, включая двигатели JTD, CDI, CDTI, HDI, D5, 1.9 и 2.

0 dCI;— Delphi — двигатели Ford с системой Common Rail, 1.4 HDi у Citroen C3, двигатели 1.5 dCI у Renault;— Siemens — некоторые модели французских автомобилей с двигателями 1.4 и 2.0 HDi, двигатель Volvo D4 в модели S40, двигатели 2.0 TDCi PSA, Audi и Volkswagen 2.

0 TDI CR;

— Denso — в основном японские марки, двигатели 2.0 CD у Mazda 6, 2.0, 2.2 и 3.0 D-4D у Toyota.

Как проверить и отремонтировать форсунки инжектора?

Если вы владелец автомобиля с инжекторным двигателем, то должны знать, что для качественной работы системы впрыска требуются исправные форсунки. Осуществить проверку работы форсунок инжекторного двигателя и устранить неполадки в их работе можно самостоятельно, не обязательно сразу мчаться на СТО.

Понятие форсунки инжектора и принцип их работы

Для дозированной подачи топлива в камеры сгорания мотора требуются форсунки. В топливной системе они позволяют смешивать бензин с воздухом. Таким образом, образуется горючая смесь, которая потом воспламеняется.

Форсунки бывают:

• Электромагнитные – клапан следит за доступом топлива и регулирует распыление топливной смеси с помощью электронного блока управления двигателем. Стоит клапан на центральной системе распределения перед дроссельной заслонкой.

• Механические – не дозируют подачу топлива, а только открывают ему доступ под давлением.

Принцип работы форсунок: электронный датчик анализирует объем подачи воздуха под давлением.

Полученная датчиком информация попадает в компьютерный блок для дальнейшего анализа (к примеру, температуры двигателя, воздуха).

После этого компьютер высчитывает размер объема воздуха в топливной смеси, требуемый для того, чтобы на выходе коэффициент полезного действия (КПД) от работы мотора получился максимально высокий.

Для чего и когда нужно проверять форсунки

Если вы решили купить подержанный автомобиль, или на своем автомобиле уже наездили около 100 тысяч км, то надлежит проверить производительность форсунок или заменить их.

Помните! От работы форсунок (они подают топливо в систему) напрямую зависит хорошая работа двигателя.

На форсунки (их состояние) влияет качество потребляемого топлива. Если в бак регулярно заливали топливо низкого качества, то форсунки не прослужат долго. Их придется менять раньше, чем через 100 тысяч км пробега.

Симптомы неисправности форсунок можно заметить. О них вам расскажет:

• Неустойчивая работа двигателя на холостом ходу.

• Повышенный расход топлива.

• Двигатель плохо запускается.

• Выхлопные газы стали более токсичными.

• На холостом ходу проскакивает зажигание.

• Машина хуже берет разгон (хотя газ выжат «до полика»).

• Если вы заметили хотя бы один симптом из вышеуказанных, стоит проверить форсунки инжектора.

Для продления срока эксплуатации форсунок желательно:

• Заливать в бак только качественное топливо.

• Регулярно добавлять в бак различные присадки (продаются в отделах автохимии).

• Каждые 40 тысяч км чистить форсунки (потому что они засоряются).

Ищем неисправности, производим ремонт

Перед проверкой форсунок инжектора обратите внимание на топливный фильтр (он должен быть чистым), бензобак и сетку бензонасоса (в них могут быть засорения и отложения). Подобные осмотры требуются после 30 тыс. км пробега в целях профилактики. Если с этой частью топливной системы все в порядке, приступайте к проверке форсунок.

Можно заехать на СТО, где есть специальный стенд. Жидкость в форсунки подается под давлением, и вы сможете на стенде увидеть работу каждого распылителя (какую дозу распыления он выдает).

Для диагностики форсунок используют мультиметр или омметр (это устройства для замеров сопротивления форсунками).

Чтобы определить состояние форсунки, требуется отсоединить ее от провода высокого напряжения. Теперь проверяем форсунку прибором.

Есть форсунки низкого и высокого импеданса (о типе форсунки вам расскажет инструкция завода-изготовителя). Сопротивление должно составить 2-5/12-18 Ом.

Внимание!Если вы слышите глухой гул в работе мотора, то форсунки барахлят.

В домашних условиях тоже можно проверить форсунку инжектора. Сделать это можно несколькими способами:

Заведите двигатель. Дотроньтесь рукой до рабочей форсунки – она должна пульсировать. Если дрожание не ощущается, значит, форсунка вышла из строя.

На холостом ходу добавьте обороты и дайте мотору немного поработать. Если поочередно ослаблять колпачковые гайки, которые держат форсунки, то обороты двигателя снизятся.

Если обороты не меняются, значит, форсунка требует чистки или замены.

Инструмент для диагностики

Проверка бензиновых форсунок своими руками возможна при наличии инструмента для диагностики:

• Бортовой компьютер машины (поможет определить неисправности в системе управления двигателем).

• Манометр (определяет давление топлива). Помогает установить проблемы с регулятором давления бензонасоса, засорением топливных фильтров.

• Светодиод для выяснения полярности на форсунках (можно определить и полярность на модулях зажигания и катушке).

• Омметр или мультиметр (определяет сопротивление форсунок).

Проверка питания на форсунках

Если зажигание включено, а одна из форсунок инжектора не работает, то надлежит проверить наличие питания на форсунках. Для этого от нерабочей форсунки нужно отсоединить колодку проводов. Два кончика проводов требуется приставить к аккумулятору, а другим боком провода прикоснуться к контактам форсунки. Теперь включите зажигание.

Внимание! Если эта форсунка начнет распылять топливо, то неполадки нужно искать в электрической цепи этой форсунки.

Проверка обмоток

Форсунка на инжекторе требует немедленной замены, если сопротивление на ней выше или ниже 11-15 Ом. Это определяется при помощи омметра.

Как проверить сопротивление на обмотках форсунки?

1. Снять с аккумулятора минусовую клемму.

2. От форсунки отсоединить колодку с проводами.

3. К электроразъему форсунки присоединить проводки омметра.

4. Сравнить показатели омметра с нормативными (это указано в инструкции завода-изготовителя).

Диагностика на рампе

Проверить форсунки инжектора можно и на рампе. Для этого:

1. Снимите рампу вместе с форсунками.

Форсунка льет в цилиндр: причины и варианты решения проблемы

05.09.2019

Вопросы, рассмотренные в материале:

• Какие функции выполняет форсунка в автомобиле
• Как проверить, что форсунка льет
• Как прочистить форсунку
• Почему лучше обратиться на СТО, когда форсунка льет в цилиндр дизельного двигателя

Топливная система автомобиля с момента его изобретения значительно изменилась. Современный автомобиль может тратить меньше топлива за счет плавной регулировки оборотов благодаря дозированной подаче смеси. За эту функцию отвечают форсунки двигателя, составляющие инжекторную систему. Данная технология заменила собой классическую карбюраторную схему, превосходя последнюю по всем пунктам. Однако и инжектор подвержен поломкам. В частности, иногда возникает ситуация, когда форсунка льет в цилиндр мотора. Почему это происходит и как с этим бороться? Об этом пойдет речь в данной статье.

Какие функции выполняет форсунка в автомобиле

Абсолютно во всех современных ДВС, как дизельных, так и бензиновых, имеется механизм впрыска топлива. Форсунка в данной системе играет роль насоса, подавая очень тонкую струю горючего под большим давлением и являясь одним из основных элементов инжекторной системы.

Форсунка двигателя — это электромагнитный клапан, который работает в соответствии со специальной программой, заложенной в блок управления двигателем. Данный клапан и обеспечивает дозированную подачу топлива в цилиндры. И под инжектором сегодня понимается как раз организованная система форсунок.

По предназначению данные элементы могут быть:

• для распределенного впрыска;
• для центрального впрыска;
• для непосредственного впрыска.

Подача топлива к каждой форсунке осуществляется под определенным давлением благодаря подаче электрических импульсов от блока управления на электромагнит. Эти импульсы соответственно открывают и закрывают игольчатый клапан в нужные моменты и таким образом регулируют поступление топлива по форсуночному каналу в цилиндр.

Чем дольше действует импульс, тем дольше будет открыт клапан и тем больше топлива поступит в элемент впрыска. Длительность регулируется блоком управления двигателя. Помимо длительности поступления горючего механизм форсунок позволяет создавать различные формы факела топлива и давать струю под разными углами.

Данные изменяемые параметры оказывают значительное влияние на создание топливной смеси в двигателе.

[/su_box]

Далеко не все автовладельцы могут сразу найти инжекторную систему в двигателе. Расположение форсунок зависит от используемого в конкретном случае типа впрыска:

• При центральной схеме впрыска 1-2 распылителя размещены во впускном трубопроводе около дросселя, полностью заменяя собой карбюратор.
• При распределенной схеме каждый цилиндр снабжен отдельной форсункой. В данном случае инжектор расположен возле основания впускного трубопровода, куда и впрыскивается топливо.
• При непосредственной схеме инжектор размещен на стенках цилиндра в верхней его части. Впрыск производится напрямую в камеру сгорания.

Таким образом, элементы впрыска являются важной составляющей современного двигателя, бесперебойная работа которого полностью зависит от данных элементов. Поэтому инжектор нуждается в периодическом осмотре и промывке.

Основные признаки, что форсунка льет, в том числе в цилиндр

Если инжектор пропускает топливо не в те моменты, когда это требуется, в простонародье говорят, что «форсунка льет в цилиндр». При этом топливо плохо распыляется либо просто льется небольшой струей в камеру сгорания. По каким признакам определяется этот сбой? В первую очередь на холостом ходу либо при малых нагрузках появляются характерные подергивания двигателя. По мере разогрева мотора степень подергиваний уменьшается благодаря намного лучшему испарению топлива в разогретом двигателе, даже в случае нарушений впрыска.

Другой признак льющего в цилиндр инжектора заключается в трудностях с запуском двигателя — завести его удается лишь со второй-третьей попытки. Причем раньше таких проблем в точно таких же условиях не возникало. Причина в том, что форсунка льет даже при неработающем двигателе, что приводит к падению давления в рампе. А поскольку топливный насос действует при запуске всего несколько секунд и после этого программно выключается, он не может восстановить требуемое давление. И в таком случае лишь многократным запуском двигателя удается выровнять давление в рампе до нормы.

[/su_box]

Помимо этого сильно обедняется топливовоздушная смесь, даже если лить в цилиндр начала лишь одна из форсунок. Горение обедненной смеси значительно ухудшается, зато возрастает чувствительность к детонации, о чем будет сигнализировать соответствующий датчик. К сожалению, многие автовладельцы игнорируют данный сигнал, полагая, что датчик просто неисправен.

«Почему течет форсунка на двигателе: причины и ремонт» Подробнее

Иногда вспышка в моторе может возникнуть еще до начала работы стартера, что служит еще одним признаком подтекающего инжектора. При этом холостая искра при повороте ключа зажигания успевает поджечь вытекшее топливо.

Как проверить, что форсунка льет

Инжектор может лить в цилиндр как в бензиновых, так и в дизельных двигателях. Чтобы обеспечить мотору стабильную и бесперебойную работу, инжектор должен четко отмерять и своевременно впрыскивать порцию топлива в камеру сгорания. Льющий в цилиндр инжектор снижает КПД распыла горючего (нарушается форма факела). Также появляется черный или серый дым, повышается расход топлива и снижается мощность двигателя. Сам мотор заводится с трудом. Проверить детали впрыска можно несколькими способами.

1. Проверка инжектора без снятия.

Это самый простой способ, позволяющий быстро проверить форсунки, не снимая их. Основным критерием здесь является звук, издаваемый работающим двигателем. При наличии высокочастотного приглушенного шума, доносящегося из-под капота, скорее всего, одна из форсунок неисправна или льет в цилиндр и нуждается в чистке.

2. Проверка питания.

В случае проблем с запуском двигателя и при безотказной работе инжектора желательно также провести диагностику подачи питания. Порядок действий здесь следующий:

• отключение колодки от инжектора;
• подключение к аккумулятору двух проводов, одновременно соединяемых с элементами впрыска;
• запуск двигателя и наблюдение за пропуском топлива или его отсутствием.

По результатам наблюдения можно сделать вывод:

• вытекающее топливо говорит о неисправности электрической цепи автомобиля;
• отсутствие подтекания означает, что проблем нет.

3. Диагностика с помощью омметра.

В данном случае для проверки используется омметр.

[/su_box]

Этим способом определяются неисправности инжектора (в частности, когда он льет в цилиндр) по измерению его сопротивления. Происходит это в несколько этапов:

• Для конкретного автомобиля узнается стандартное значение сопротивления на форсунке. К примеру, у ВАЗ это значение составляет 11–15 Ом, у иномарок же оно может отличаться как в большую, так и в меньшую сторону.
• Система обесточивается, для чего с АКБ снимается клемма.
• С помощью тонкой отвертки с элемента впрыска снимается электроразъем. Для этого достаточно отстегнуть специальный зажим, расположенный на колодке.
• К элементам впрыска подсоединяются провода измерительного прибора, производятся замеры.

Путем таких измерений определяются текущие значения сопротивления и сравниваются с паспортными. При обнаружении отклонения неисправный элемент необходимо снять и заменить на новый. Затем операция по проверке сопротивления повторяется. При этом нужно оценить работу самого двигателя. Его характеристики должны поменяться в случае правильно выполненных действий.

«Ремонт форсунок Common Rail: диагностика и устранение неполадок» Подробнее

4. Проверка инжектора на рампе.

В этом случае снимается вся топливная рейка, а форсунки, льющие в цилиндр, отсоединяют единым блоком вместе с рампой. Контакты электрической цепи, снятые во время демонтажа, затем снова подключаются к рампе. Также на аккумулятор обратно накидывается снятая ранее клемма «-».

[/su_box]

Дальнейший порядок действий:

• Рампу размещают на двигателе таким образом, чтобы была возможность поставить под форсунки емкость со шкалой.
• К рампе подсоединяют шланги для подачи топлива, надежно зафиксировав их концы.
• Двигатель заводится стартером. Рекомендуется для этого привлечь помощника.
• Пока помощник запускает стартер, проверяется КПД работы инжектора. Топливо при этом должно равномерно поступать на все форсунки.
• Двигатель глушится, после чего анализируется уровень топлива в емкостях под инжектором. В норме этот уровень должен быть одинаковым.

Как прочистить форсунку

Из всех поломок инжектора 60 % неисправностей возникают по причине его засорения — он начинает лить в цилиндр. Для борьбы со столь распространенной проблемой придумали несколько способов очистки форсунок.

https://www.youtube.com/watch?v=ZFEqe805LwI

Перечислим те из них, которые можно реализовать в гаражных условиях:

• Прочистка элементов впрыска на ультразвуковой установке (ультразвуковая промывка). Этот способ, основанный на эффекте кавитации, достаточно трудоемкий и требующий специального оборудования. Используется ультразвуковая ванна, в которой льющие в цилиндр форсунки многократно промываются. Такой очисткой в результате обеспечивается неплохое распыление.
• Промывка инжектора без снятия. Производится с использованием очищающих присадок, которые добавляются в топливный бак. Такая присадка нормализует работу всего двигателя, в том числе элементы впрыска, которые льют в цилиндр. В продаже сегодня предлагается очень большой выбор подобных чистящих средств.

Какой из этих способов лучше? По этому поводу до сих пор существуют разногласия. Объективно можно отметить тот факт, что ультразвуковая промывка чаще всего применяется при серьезных проблемах с двигателем (например, его нечеткой работе). Промывка форсунок присадками, наоборот, более эффективна в рамках профилактической чистки мотора. В этом случае она хорошо справляется с нагаром, образующимся на клапанах.

Однако загрязненный инжектор, который льет в цилиндр, данным способом очищается поверхностно. С устранением более глубокой стадии засорения присадки могут не справиться. Более того, очистка производится вслепую: направленно воздействовать на проблемный участок не получится. Поэтому, когда требуется детально проверить и определить пропускную способность датчиков, в основном прибегают к обработке ультразвуком.

Она производится в специализированных автосервисах, имеющих соответствующее программное обеспечение для вычислений.

[/su_box]

Разумеется, более качественный способ очистки в ультразвуковой ванне будет стоить в 2-3 раза дороже простой обработки жидкостью. Но здесь таится другая опасность. Изношенные и неисправные форсунки, льющие в цилиндры, кавитационное воздействие может испортить окончательно, в результате чего эти элементы утратят свою герметичность.

Почему, если форсунка льет в цилиндр дизельного двигателя, лучше обратиться на СТО

Современный элемент впрыска в дизельном двигателе является очень точным механизмом, способным работать при повышенных температурах с топливом соответствующего качества. И одна из проблем, с которой сталкиваются владельцы дизелей, — форсунки начинают лить в цилиндры. Обращаясь с данной проблемой в автосервис, люди зачастую не могут внятно обосновать свою уверенность в том, что неисправен именно инжектор. Ведь без специального оборудования определить, что инжектор льет в цилиндр, практически нереально. А внешние симптомы неисправностей инжектора зачастую неотличимы от признаков неполадок в топливной системе дизельного двигателя.

Большая часть современных дизельных авто укомплектована топливными системами Common Rail от Bosch, Delphi или Denso. Составляющие этих систем обладают высокой чувствительностью к качеству используемого дизельного топлива. Даже небольшая доля механических примесей приводит к тому, что форсунка льет в цилиндр.

Признаки неисправности дизеля (а именно инжекторной системы) будут совпадать с описанными ранее. Источником проблем являются заклинившие или вышедшие из строя детали, а также увеличение диаметра сопла инжектора. При этом двигатель внезапно начинает «троить», а из выхлопной трубы валит черный дым.

Если инжектор сильно льет в цилиндр и не распыляет топливо, это может привести к более серьезной проблеме — оплавлению поршней.

Как уже упоминалось, когда форсунка льет в цилиндр, давление в системе падает ниже минимально допустимого. Решение проблемы зависит от двух моментов. В первом случае инжектор льет в обратном направлении, во втором случае он льет в цилиндр. Правильно выявить истинную причину неисправности топливной системы дизеля можно только в результате диагностики на специальном стенде. По выявленной проблеме будет решаться вопрос о ремонте форсунки либо ее полной замене.

[/su_box]

Проблему с льющим в цилиндр инжектором дизеля не рекомендуют устранять самостоятельно. Дело в том, что в процессе ремонта форсунка полностью разбирается и при обратной сборке необходимо строго соблюдать регламентированные размеры и моменты затяжек.

Отклонение хотя бы одного параметра может привести к разбалансированности в работе форсунки, в результате чего поршни могут прогореть. Если инжектор льет «в обратку», а не в цилиндр, он испытывается на стенде.

Испытания заключаются в определении количества выливаемого в обратном направлении топлива за определенный интервал времени для каждого элемента впрыска. Полученные данные сверяются с паспортными значениями от производителя.

«Стук руля при движении: причины и методы устранения» Подробнее

Итак, появились первые признаки нарушения в работе дизельной топливной системы (в частности, форсунка льет в цилиндр). Что делать в этом случае? Единственным правильным решением будет обращение в специализированную мастерскую. Стоимость проверки или замены инжектора сегодня доступна для каждого автовладельца, а решение остальных проблем возьмут на себя специалисты.

Льет форсунка, симптомы, бензин большой расход, нет тяги

› Разное ›

Как проверить исправность форсунки инжектора

Неполадки с форсунками возникают, как на машинах питаемых соляркой, так и на бензиновых инжекторных авто. Форсунка — деталь, отвечающая за впрыск горючего под определённым давлением. Полезно знать, как проверить форсунку инжектора, если возникают сложности запуска.

Причины и симптомы

Чёткое отмеривание топлива, непроницаемость шлангов и сальников, задействование форсунки в нужный момент – обязательные условия для стабильной и безотказной работы мотора. Если деталь впрыска льёт, как говорится, то ухудшается КПД распыла топлива, т.е., расстраивается форма пламени и силовой агрегат дымит, либо чёрным, либо серым цветом, трудно заводится, повышается расход, теряется мощность.

«Льёт форсунка» – это выражение, означающее пропуск горючего в то время, когда это не нужно.

Виновников некачественного функционирования бывает множество. Например, грязный фильтр, нерабочий топливный насос или плохие свечи. Такое же случается по вине вышедшей из строя бобины или из-за проблем с ГРМ.

Если льет, пропускает форсунка

Самый главный симптом нерабочей форсунки – это сложность с запуском ДВС. Особенно актуально это для «холодного» мотора. Кроме того, как и говорилось выше, к симптомам относят повышенный расход топлива, неустойчивую работу мотора в режиме ХХ. Последний признак вообще напоминает чуть ли не троение двигателя, будто бы один из цилиндров не работает.

Что касается ездовых признаков нерабочей форсунки.

• Автомобиль передвигается рывками, особенно при попытке ускорения. Тупит педаль акселератора.
• Дёргания на ходу, после переключения скоростей или сбросе педали газа.
• Наблюдаются нескрываемое фиаско в тяге и афазия динамики при разгоне или маневре.

Дефекты элементов впрыска следует исправлять безотлагательно, иначе это негативно скажется на ресурсе двигателя и коробки передач. Также эксперты не рекомендуют ездить с неисправной форсункой, ведь это просто опасно. На крутых подъёмах, при маневрах и обгоне, автомобиль с вышедшей из строя форсункой, может сыграть злую шутку с водителем.

Как осуществляется диагностика

Следует знать, что автомобильные форсунки классифицируются несколькими типами. Сегодня в применении два из них: элементы впрыска обычного и электрического типа (магнитные).

Электрические или правильнее сказать электромагнитные форсунки (ЭМФ) наделены специальным клапаном, осуществляющим подачу горючего. Им, клапаном, управляет ЭБУ силового агрегата с помощью посылаемых импульсов.

Что касается механических форсунок, то они открываются в ходе повышения давления бензина в форсунке, т.е., автоматически.

На современных автомобилях зачастую устанавливаются первые варианты форсунок – ЭМФ.

Проверка самой форсунки без снятия

Проверка форсунок может быть осуществлена несколькими способами. Однако в ходу

самый простой из них, и это неудивительно. Он даёт возможность быстро протестировать форсунки, даже не снимая их с автомобиля. Основополагающим фактором такой диагностики является анализ шумов, издаваемых мотором в ходе работы.

Если из-под капота слышен приглушённый шум высокой частоты, это свидетельствует о важности прочистки форсунок или о неполадке одной из них.

Проверка подачи питания

Рекомендуется проверять, как идёт питание. Осуществляется этот вариант проверки лишь тогда, когда сами форсунки безотказно функционируют, однако наблюдаются сложности с пуском.

Вот как проводится диагностика подобного рода:

1. от инжекторной системы отключается колодка;
2. к аккумулятору подключаются два провода, которые одновременно соединяются другими концами с форсунками;
3. теперь надо запустить мотор, и проконтролировать присутствие или отсутствие пропуска бензина.

Соответственно с результатом, делаются выводы:

1. если топливо вытекает, значит, есть проблемы в электроцепи автомобиля;
2. если нет, то всё в порядке.

Ещё один вариант проверки подразумевает использование омметра. Этот способ позволяет измерять сопротивление на форсунках, и соответственно с этим, сделать выводы.

Делается это следующим образом.

1. Нужно узнать стандартный параметр элементов впрыска конкретного авто (например, для ВАЗ – 11-15 Ом). Некоторые иномарки имеют большее или меньшее значение.
2. Далее нужно скинуть клемму с АКБ, тем самым, обесточив систему.
3. Снять электроразъём с форсунки, используя отвёртку с тонким штырём. Достаточно будет отщёлкнуть спецзажим, установленный на колодке.
4. После этого соединить выводы прибора к деталям впрыска для замера показателя.

Таким способом можно измерить соответствие показателя сопротивления с требуемым. Если заметны отклонения от норм, неисправная форсунка снимается с автомобиля и меняется на заведомо исправную. После этого можно проверить сопротивление заново, и обязательно оценить работу мотора. Если всё было сделано правильно, то характеристики двигателя должны измениться.

Анализ работы форсунок на рампе

Этот способ подразумевает уже демонтаж топливной рейки. Форсунки, естественно, снимаются вместе с рампой. Затем все электрические контакты вновь подключить к рампе (ведь во время демонтажа они скидываются). Возвращается на место также минусовая клемма аккумулятора, скинутая ранее.

Далее:

1. рампа ставится в моторный отсек так, чтобы удалось поместить ёмкость с нанесённой шкалой под форсунками;
2. к рампе подключаются подаваемые шланги горючего (обязательно надёжно их зафиксировать на концах);
3. мотор запускается стартером (желательно работать вместе с ассистентом);
4. пока ассистент вращает стартер, нужно протестировать КПД функционирования всех форсунок (бензин должен подаваться одинаково на всех форсунках);
5. на последнем этапе процедуры зажигание выключается, проверяется уровень бензина в ёмкостях (очевидно, что уровень должен быть одинаковым).

Форсунку инжектора может проверить своими руками каждый. Необязательно при очередной трудности ехать сразу в автосервис. Опытный автомобилист должен уметь делать в ремонте кое-что и сам.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Льет форсунка, симптомы, бензин большой расход, нет тяги Ссылка на основную публикацию

Неисправности форсунок двигателя, диагностика и чистка в домашних условиях

Владельцы автомобилей с инжекторным типом двигателей, иногда сталкиваются с проблемой некачественной работы инжектора. Часто виновниками таких неполадок являются форсунки инжектора, их некачественная работа заканчивается невозможностью завести автомобиль и превращается в потерю времени в самый неподходящий для этого момент. Но то, как проверить форсунки до момента неполадки знают немногие. В этой статье вы узнаете как определить проблему, а также как почистить форсунки своими руками и избавится от неисправностей.

С первых уроков водительской школы (а может и раньше) мы знаем, что система впрыска у инжекторных двигателей отличается от карбюраторных. Столкнувшись с проблемой, многие водители прямиком мчаться в автомастерские или СТО. Проблема не всегда является настолько серьезной, и вполне возможно, что решить её можно даже человеку с базовыми знаниями, которые вы можете приобрести, прочитав этот материал.

Неисправности форсунки очень схожи по симптомам с такими же у свечей зажигания.

Симптомы неисправности форсунки

Для начала следует отметить, что такой сложный механизм как автомобильный двигатель (особенно в современных моделях) требует точности в определении. Часто оказывается, что при абсолютно схожей симптоматике свойственной неисправно-работающим форсункам, например тяжелый запуск мотора на «холодную тягу» или увеличенный расход топлива, причина далеко не в них, а в нуждающихся к замене свечах зажигания. Перед установлением точной причины, и предприятием каких-либо действий по их устранению, следует очень внимательно проверить и убедиться в правильности поставленного «диагноза».

Следующие факторы, являются наиболее распространёнными симптомами неисправных форсунок двигателя:

Заметив что-либо из только что названных проблем, необходимо как можно скорее заняться точечной проверкой форсунок. В противном случае, автомобиль может подвести в самый ненужный момент (например, при совершении обгона, или в других ситуациях).

Как правило, из строя форсунки выходят по одной, поэтому проверить необходимо все.

Как определить неработающую форсунку на работающем двигателе

Допустим, вы нашли признак неисправности форсунки и теперь хотите узнать, как проверить форсунки двигателя? Хочется сразу отметить, что сами форсунки бывают нескольких типов (механические и электромагнитные) и конструкция их имеет значительные отличия, а значит и методы проверки у них также должны отличаться. Проверить форсунки можно несколькими методами: проверка форсунок без снятия с двигателя, проверка снятых форсунок, проверка форсунка в домашних условиях, бензиновых или дизельных форсунок, и т.д. Мы разберем наиболее популярные из методик.

Чтобы узнать, как проверить работоспособность форсунки инжектора, не обязательно их снимать. Этот способ, один из самых простых проверок, и подразумевает проверку по звуку (или анализ издаваемых шумов мотором при работе). Как правило забитые или поврежденные форсунки издают приглушенный высокочастотный шум (звук, как правило, доносится из блока цилиндров).

Проверка подачи питания на форсунки

Проверка подачи питания на форсунки проводится в случае работы самих форсунок при поломке какого либо из инжекторов. Для проверки необходимо осуществить следующий порядок действий:

• отключите колодки;
• подключите к АКБ 2 провода, конец которых закрепляется на форсунках;
• включите двигатель.

После включение двигателя, необходимо обратить внимание на возможное вытекание топливной смеси – происходить это может по причине неисправностей в электрической цепи.

Проверка мультиметром(тестером) сопротивления на обмотке

Проверка мультиметром (тестером) сопротивления на обмотке также позволяет проверить форсунки двигателя не снимая их. Для этого нужно убедиться в уровне сопротивления ваших форсунок. Далее выполняем следующие действия:

• при выключенном двигателе, сбрасываем минус клемму с аккумулятора;
• следом отключаем электрический разъем на самой форсунке (находится на колодке, в виде зажима);
• на мультиметре устанавливаем значение наших форсунок и подключаем его контакты непосредственно к самой форсунке.

В норме, при высоком импедансе значение должно быть равно 11-17 Ом, при низком 2-5 Ом. При несоответствии значений, такую форсунку необходимо заменить.

Диагностика работы форсунок на рампе

Чтобы осуществить подобный вид проверки форсунок необходимо будет демонтировать их вместе с топливной рейкой. Это сделать несложно, однако необходимо некая сноровка. Лучше всего, подобную проверку делать вместе с напарником, который во время вашей диагностики и измерении будет осуществлять манипуляции с зажиганием и прокрутом двигателя.

• после того как демонтировали и зафиксировали рампу в с форсунками в неподвижном состоянии, подготовьте мерные емкости;
• следом необходимо подключить контакты рампы и форсунок, а также вернуть минус-клемму аккумулятора;
• очень важно поставить рампу так, чтобы мерная емкость могла без проблем стать под каждой форсункой;
• к рампе необходимо будет подключить трубки подачи бензина/солярки;
• перед зажиганием убедитесь в надежности всех креплений, для точности данных и предотвращения протечек;Проверка с помощью рампы и отсоединения форсунок
• далее осуществите зажигание, и проверните немного двигатель с помощью стартера;
• оцените в это время работу инжекторов: емкости должны заполнятся одинаково под каждым из них.

Если в какой-либо из емкостей наблюдается несоответствие остальным – такой инжектор необходимо почистить. Кроме того, возможен вариант, когда горючее продолжает течь даже после окончания зажигания. Это сигнализирует о потере герметичности форсунка и необходимости его замены.

Схема работы электромагнитного распылителя.

Как самому почистить форсунки инжектора в домашних условиях

Мы постепенно подошли к очень важному вопросу «как почистить форсунки?». Хочется отменить, что забитые форсунки составляют 60% от всех неисправностей с ними. В связи с такой распространённостью, было придумано несколько методов по их очистке, среди которых очистка форсунок в домашних условиях:

• промывка с помощью присадок проводится без снятия форсунок с двигателя. В топливный бак добавляют специальную очищающую присадку, которая помимо форсунок, нормализует работу всего мотора. Их имеется огромное количество, и выбирать приходится по своему усмотрению;
• прочищение форсунок на ультразвуковом стенде (часто можно встретить как «ультразвуковая промывка», или «промывка форсунок ультразвуком») довольно тяжелый и специализированный метод, в основе которого лежит эффект кавитации. Форсунки в ультразвуковой ванне проходят многоразовую процедуру промывки и демонстрируют хорошее распыливание после прочистки;
• промывка разборной форсунки по утверждениям многих водителей чревата потерей вакуумных функций и герметичности. Однако подобную процедуру, как правило проводят с помощью промывочной установки на СТО, или спринцовкой в домашних условиях. Для этого используют специальную промывочную жидкость.

При электромагнитной очистке уровень распыление проверяют многократно до соответствующего результата.

Какую промывку лучше сделать ультразвуковую или жидкостную?

Неоднократно замечали споры по поводу того, что лучше: промывка форсунок присадками или ультразвуковая промывка форсунок на специализированном оборудовании. Справедливости ради будет сказано, что ультразвуковую чистку обычно проводят при наличии соответствующих серьезных проблем (нечеткая работа двигателя на холостом ходу, и т.д.). Жидкостная промывка форсунок инжектора хороша тем, что проводит профилактическую чистку всего двигателя (неплохо удаляет нагар с клапанов).

Однако, жидкостная промывка форсунок отлично справляется только с первой стадией засорения форсунок, а вот с последующими и более серьезными проблемами могут возникать проблемы. Проводят её «вслепую» как профилактику, а значит направленно воздействовать на определенный очаг загрязнений ей не под силу.

А вот к «ультразвуковому» методу воздействия прибегают чаще всего, когда необходима детальная диагностика по определению пропускной способности датчиков исполнительных механизмов (как правило, проводиться в мастерских с помощью компьютерных вычислений). Очищая значительно больше и лучше, такой тип промывки стоит в 2-3 раза дороже жидкостного аналога. Однако, следует быть аккуратным, так как старые, испорченные временем и неправильной эксплуатацией форсунки могут испортится окончательно под воздействием кавитации, и потерять свою первоначальную герметичность (давать течь при работе).

Профилактика форсунок

От необходимости промывки форсунок своими руками можно избавиться, регулярно осуществляя профилактические процедуры по обеспечению предварительной очистки форсунок. Например, в профилактических целях неплохо подойдет жидкостная очистка форсунок. Заметим, что не обязательно обращаться в автосервис в целях профилактики (хотя хуже точно не будет), достаточно сделать «клизму» и провести процедуру в домашних условиях.

Кроме того, существует старый «дедовский» способ, которым многие пользуются и поныне. Он подразумевает регулярный разгон автомобиля до скорости равной более 120 км/ч, и преодоление в таком режиме приблизительно 10-15 километров. Высокое давление внутри системы провоцирует самоочистку форсунки. Этот же метод подразумевает и прогазовку на холостом ходу до показателей 4000-5000 оборотов, на протяжении трёх минут. Хотя он менее эффективен первого.

Топливные форсунки, уход, восстановление работоспособности

Когда двигатель автомобиля работает, то его топливная система постоянно подвергается опасности осаждения загрязнений на своих элементах (форсунки, топливопроводы, регулятор давления, впускные клапаны, топливная рампа). Все эти опасности в первую очередь содержаться в топливе, конечно в последнее время качество топлива поднялось, но до иностранных аналогов еще далеко. Кстати в хорошем топливе содержатся присадки не позволяющие копиться загрязнениям в топливной системе и очищающие камеру сгорания двигателя.

Почему не работают форсунки?

В наше время форсунки делаются с допуском 1 мкм, что позволяет им провести где-то миллиард циклов. Основная причина, по которой их производительность нарушается, заключается в загрязнении в процессе работы, несмотря на то, что путь всяким механическим частицам преграждают фильтры, которые отсеивают частицы больше, чем 10-20 мкм. Место установки фильтров — топливная магистраль и сама форсунка. Основная причина загрязнения заключается в неизбежном присутствии тяжелых частиц в топливе. Самое большое накопление грязи происходит после того, как двигатель заглушат.

В этот момент, за счет того, что форсунка нагревается от двигателя, температура ее корпуса повышается, тогда как нет охлаждающего действия топлива. Легкие частички топлива, находящиеся в форсунке, испаряются, ну а тяжелые оседают, как лаковые отложения, уменьшающие сечение в калиброванном канале. Например, отложения толщиной в 5 мкм могут уменьшить пропускные способности данного канала где-то на 25%.

Загрязнение отверстий в форсунках препятствует образованию топливной смеси, запорный клапан регулятора давления теряет свою герметичность, а топливный насос повышенного давления у дизелей уменьшает производительность своей работы.

%rtb-4%

Признаки неисправности топливных форсунок

Главными признаками засорения форсунок являются затруднение пуска двигателя; перебои в работе двигателя на холостом и переходном режиме; провалы, когда слишком резко нажимается педаль газа; теряется мощность двигателя и наблюдается ухудшение динамики разгона; увеличивается топливный расход; повышается токсичность выхлопных газов; детонация, возникающая при разгоне двигателя вследствие увеличения температуры в камере сгорания; пропуск воспламенений; хлопки выпускной системы; поломка датчика, определяющего уровень кислорода, а также выход из строя каталитического нейтрализатора. Когда наступает морозное время года, неполадки с форсунками особенно заметны — холодный двигатель редко нормально заводится.

Существует два способа очистки топливных форсунок:

1. Очищение форсунок без снятия их с двигателя .
2. Очистка на ультразвуковом стеллаже с предварительным демонтажем форсунок.

Второй способ очистки намного эффективней, чем промывка без демонтажа, но при первом способе очищаются еще и другие части системы, такие как рампа, запорный и впускной клапана, насос высоких давлений и т. д.

Стоимость проведения очистки во многом зависит от самого двигателя, и составляет 10-30$ за форсунку. Для некоторых отечественных автомобилей и иномарок экономически выгоднее устанавливать новые форсунки, чем очищать старые.

%rtb-4%

Как промывать форсунки

Доказано, что регулярное использование качественной химии раз в  5000 километров, которая заливается в бак с топливом для промывки топливной системы и удаления нагара обеспечивает длительную бесперебойную работу форсунок и топливной системы в целом, но это справедливо только для новых автомобилей и при регулярном использовании, а когда уже появляются признаки неисправности то прямая дорога в автосервис.

Сегодня в авто сервисах широко используют недорогие одноконтурные установки, которые представляют собой емкости, содержащие сольвент, располагающиеся на передвижной стойке рядом с двигателем или под капотом автомобиля.  Рабочий принцип этой одноконтурной установки следующий.

К топливной рампе на входе присоединяется нагнетательный шланг. Сольвент, который служит и очищающим, и топливным средством, поступает из емкости посредством повышения давления, которое создает воздушный компрессор, присоединенный к емкости с сольвентом. Минус ее заключается в том, что очищающая жидкость минует регулятор давления, тем самым не очищая его запорного клапана и очень поверхностно промывая топливную рампу.

Более того нет возможности проверить результат промывки с помощью диагностики, она полностью отсутствует на установках этого класса. Не редкость также применение сольвентов сомнительного происхождения с очень низкими очищающими способностями. Это делается с целью минимизации расходов и получения максимума прибыли.

Можно привести в пример случай, когда работники известной СТО выполняли промывку форсунок с помощью самого обычного бензина, выдавая его при этом за специальную очищающую жидкость высокого качества. Естественно, никакой пользы от данной очистки не наблюдалось.

Оптимально применять двухконтурную систему очистки, которая в отличие от примитивного бачка со специальной очищающей жидкостью является высокопрофессиональным оборудованием. Практическое применение данного двухконтурного стенда гарантирует качественную очистку любого двигателя.

В таком стенде присутствует собственный насос который обеспечивает подачу специальной жидкости (сольвента) под давлением прямо в топливную рампу, а ее излишки проходят сквозь регуляторы давления по обратному пути в резервуар установки. Данная схема способствует наиболее эффективному очищению всех частей двигателя, т.е. не только форсунок, но и регулятор давления , и топливную рампу.

Более того в электромеханической системе впрыска происходит очищение дозатора-распределителя. Посредством сольвента эффективно удаляются нагары и загрязнения впускных клапанов в двигателе, которые препятствуют движению топливной смеси, а также отложения и нагар на  поршнях и камере сгорания.

На двигателях использующих дизель идет эффективная промывка ТНВД (топливный насос высокого давления), в связи с тем, что очищающая жидкость поступает непосредственно на вход ТНВД.

%rtb-4%

Промывка топливной системы в целом

Топливную систему рекомендуется промывать каждый раз через 15-20 тысяч километров , и в большинстве случаев проблем, которые описаны выше, просто не возникнет. Для дизельных двигателей, которые работают с отечественным дизельным топливом (соляркой, серы в которой содержится около 2%) пробег от промывки до промывки составляет 10 тысяч километров.

Общество задается очень актуальным вопросом — а чем мыть-то? Очищающие жидкости выпускаются очень многими производителями. После проведения многих тестов и экспериментов, российская продукция на пример «Мойдодыра» или «Туалетного утенка», к сожалению, качеством похвастаться не может.

Более-менее качественные сольвенты, по данным некоторых фирм-экспериментаторов, производит Германия (LIQUI MOLY), Бельгия (WYNN*S), США (HI-GEAR). Самым лучшим согласно результат независимых тестов, проведенных компанией «Иномотор» является очищающая жидкость американской компании «CARBON CLEAN».

Этот сольвент по своей способности удалять застарелые отложения и очищающим свойствам оказался на 25% лучше остальных сольвентов справляется со своей задачей.

После того, как установка завершит свою работу, процедуру очистки рекомендуется продолжить посредством езды в 10 км при форсированном режиме, при этом температура и давление служат катализатором, т.е. во время движения происходит удаление шлама, размягченного сольвентом в топливной системе, камере сгорания, с впускных клапанов и днищах поршневой группы.

После того, как промывка будет произведена, настоятельно советуется поменять масляный фильтр и масло в двигателе, в связи с тем, что небольшое количество специальной очищающей жидкости все-таки попадает в масляную систему, хотя это и не может навредить двигателю, так как концентрация специальной жидкости, попавшей в масло, предельно мала, и не способна изменить химические свойства масла. Но, тем не менее, промывку в топливной системе рекомендуется проводить вместе с плановой заменой масла.

В нашей стране, к сожалению, практически невозможно найти станцию, где о масле при очистке форсунок вспоминают сами, а не с подачи владельца автомобиля.

%rtb-4%

Промывка клапанов и камеры сгорания

По окончанию вышеуказанных процедур, рекомендуется, для повышения результата очистки, залить внутрь топливного бака жидкость, предназначенную для очищения клапанов, которая на протяжении шести рабочих часов двигателя уничтожит нагар на впускных клапанах и камере сгорания, хотя, нужно быть осторожней, кто знает что у вас наросло в двигателе (а если ездили постоянно в натяг и только на малых оборотах то нагар например на днище поршня может достигать нескольких миллиметров) и как это начнет отлетать при использовании очистителя.

Вот теперь можно расслабиться… до следующей чистки двигателя. Настоятельно советуем Вам после десяти или двадцати тысяч километров прочитать снова эту статью. И тогда Вы забудете о проблемах с двигателем!

Материалы по теме:

Диагностика топливных форсунок и бензонасоса автомобилей ВАЗ-2110-12

Как проверить и промыть форсунки

Фотоотчёт о том, как проверить и промыть самостоятельно топливные форсунки автомобиля без специальных приспособлений и с минимальным набором инструмента.

По традиции рассмотрим этот процесс на нашем любимом автомобиле Шевроле Лачетти.

Сразу скажу, что я против промывки топливных форсунок без снятия их с автомобиля по двум причинам:

• после такой промывки нужно будет сменить масло и, желательно, свечи
• абсолютно невозможно проконтролировать результат и проверить каждую форсунку

Поэтому советую всегда проверять и промывать форсунки со снятием их с двигателя. Тем более это совсем не сложно и займет не больше часа времени.

Примечание! На автомобилях с системой управления двигателем (в народе — инжекторный) и системой впрыска — «впрыск на клапан»(коих большинство на данный момент) требуется чистка трёх вещей — форсунки, впускные клапана и камера сгорания. Особенно впускные клапана, так как они горячие и впрыск происходит именно на них.

Из-за этого на клапане образуются нехорошие отложения, мешающие работе клапана и испаряемости бензина, что приводит к плохому смесеобразованию. Поэтому промывка Wynn’s-ом без снятия форсунок также необходима. Желательно делать это перед каждой второй-третьей смене масла. Но это тема другой статьи.

Мы же рассматриваем ПРОВЕРКУ И ПРОМЫВКУ ФОРСУНОК с визуальным контролем герметичности и распыления, заменой уплотнителей и без необходимости смены масла! Что при промывке без их снятия не всегда возможно!

Вот статья, как промыть инжектор своими руками без снятия форсунок

Также хочу напомнить, что эта процедура подразумевает контакт с бензином и его парами, поэтому соблюдение элементарных правил безопасности никто не отменял. Основных три:

• никакого открытого огня и курения в месте проведения работ
• двигатель должен быть холодным
• никакой пластиковой тары и пластиковых бутылок! Бензин и пластик — опасная игрушка! Я использую либо стекло, либо металл и никогда не храню бензин в пластиковой таре. Большинство не соблюдает данного правила безопасности и тягают с собой пластиковые бутылки с бензином и, ещё лучше, заливают из них бензин непосредственно в бак автомобиля. Я тоже раньше не предавал этому особого значения и не слушал упреков отца, пока на моих глазах не загорелся человек и не сгорел склад ГСМ. Он просто переливал бензин из бочки в пластиковую канистру. И всё…

Необходимые инструменты и материалы для проверки и чистки форсунок:

• гаечные ключи на 12 мм и 10 мм (желательно головки или накидные)
• баллончик очистителя карбюратора/инжектора (обошлось 70 грн. или 3 у.е)
• 8 новых уплотнительных колечек на форсунки (обошлось 10 грн. или 0,4 у.е. за штуку)
• отвёртка или маленькая монтажка
• чистая ветошь
• небольшая ёмкость (пол литровая банка)
• мультиметр (по возможности)
• два провода с вот такими наконечниками (мама) с одной стороны

Можно, конечно, ещё добавить несколько пунктов, но цель всего данного мероприятия — сделать всё с минимумом затрат, без гаража и из подручных материалов.

Зачем проверять и промывать форсунки

У форсунок может быть несколько дефектов, которые могут пагубно сказаться на работе двигателя:

• форсунка плотно не закрывается и не держит давление топлива
• забиты проходные каналы и сопла форсунки
• проблемы в электрической части

Как ни странно, но чаще случается именно первый вариант, а не второй. Поэтому просто чистка форсунок без их проверки — напрасно потраченное время!

Но у современных автомобилей и второй пункт даёт о себе знать. Дело в том, что подача топлива у этих авто, в том числе и Шевроле Лачетти, выполнена без обратки. То есть, всё, что пришло в рампу, может уйти только через форсунки и ни как иначе. Получается, что любая частица мусора, попавшая в топливную магистраль после фильтра, обязательно окажется в какой-нибудь форсунке.

Также качество нашего бензина может оставить свой след на внутренних стенках форсунки, что неизбежно отразится на чёткости её работы. Именно на чёткости, ведь форсунка — это один из самых точных механизмов в автомобиле. Представляете, что такое длительность впрыска 2 миллисекунды? Это очень быстро. Например, моргая, человек закрывает глаза на 400 миллисекунд!

Поэтому наша задача создать для этого быстрого и чёткого механизма идеальные условия для выполнения своих функций.

Я не говорю, что всем сразу необходимо всё бросать и мчаться чистить и проверять форсунки  Форсунка на самом деле очень надёжный механизм и может прослужить не одну сотню тысяч км. Но если на Вашем автомобиле появились подёргивания, потраивания, не ровный холостой ход, возрос расход топлива, упала мощность, детонация или место заправки не внушает Вам доверия, тогда стоит почистить и проверить форсунки.

Как снять топливные форсунки Шевроле Лачетти

Первым делом необходимо сбросить давление в топливной магистрали. Как это сделать подробно описано в статье Замена топливного фильтра Шевроле Лачетти

Теперь покажу, как я добираюсь до форсунок быстро и удобно.

Для удобства необходимо отключить и убрать немного в сторону жгут проводов, идущий над форсунками (желтые стрелки) и малый шланг системы вентиляции картера

Шланг снимается просто, а для снятия жгута проводов необходимо выполнить следующее:

Отключаем штекера разъёмов от дроссельного узла (защёлка снизу)…

…датчика положения распредвалов (защёлка справа)…

…датчика абсолютного давления во впускном коллекторе (защёлка сверху)…

…датчика температуры поступающего в коллектор воздуха (защёлка ближе к салону)…

…и, собственно, отключить форсунки, нажав на фиксатор

Нажать на фиксатор удобно при помощи длинной отвертки

После этого убираем жгут проводов вправо и он нам больше не мешает

Дело осталось за малым. Поднимаем шланг системы охлаждения вверх и зацепляем или подвязываем его, чтобы не мешал. Откручиваем две гайки и два болта

Гайки удобно открутить накидным ключом на 12 мм

А болты — торцовым ключом на 10 мм. Или головкой

Будьте аккуратней и сильно не разгоняйтесь, а то болтики короткие и могут упасть куда-нибудь далеко

Теперь, чтобы было удобно снять рамку, нужно держатели трубок на коллекторе…

…повернуть на 90 градусов

Теперь удобно снять рамку

После этого видим два болта. Это последние, которые необходимо открутить

Берём головку на 12 мм и откручиваем.

Совет: так как болты находятся в глубине и ухватится за них пальцами не очень удобно, а из головки они могут выпасть и упасть, конечно же, в самое недоступное место, то имеет смысл перекрыть болту путь вниз тряпкой или, как я — перчаткой. Так он дальше перчатки не упадёт

Теперь внимание! На этом этапе обычно отключают подающий топливный трубопровод. Но я этого не делаю. Потом будет понятно — почему. Но если у Вас возникнут трудности, тогда отключите.

Тянем рампу с форсунками вверх. Можно помочь себе всё той же длинной отвёрткой

Когда все форсунки вышли из своих посадочных мест, аккуратно выводим рампу и поворачиваем на 90 градусов (можно и на 89  )

Получается вот такая незамысловатая картина

Прикрываем отверстия во впускном коллекторе тряпкой, чтобы туда ничто или никто не упал.

Осматриваем форсунки на предмет видимых проблем и поражаемся сколько там собирается грязи

Как проверить герметичность топливной форсунки

Теперь, если Вы отключали топливопровод, тогда подключите обратно.

Вставляем предохранитель бензонасоса на место и включаем зажигание. Но не стартер!!!

Включаем/выключаем зажигание несколько раз, чтобы бензонасос накачал нужное давление.

Идём и смотрим на форсунки — они не должны «плакать». Мне не повезло и одна форсунка предательски заплакала, а мне пришлось зарыдать   и попутно осознавать, что очередной денегопожиратель найден.

Ясно одно — негерметичная форсунка это очень и очень плохо.

Одна мизерная надежда, что промывка улучшит ситуацию.

Остальные форсунки оказались более милосердными ко мне и исправно держали давление.

Внимание! Данная проверка, не смотря на свою простоту, имеет и подводные камни. Дело в том, что при включении зажигания ЭБУ не увидит датчиков, которые мы отключили. Это приведёт к появлению ошибок о низком уровне сигнала с датчиков и горящему «чеку» на панели приборов. Для меня это не проблема, так как у меня есть адаптер для диагностики и мне легко эти ошибки удалить. У Вас есть два варианта — прочитать коротенькие и понятные статьи в рубрике компьютерная диагностика Шевроле и купить недорогой адаптер для диагностики автомобилей или перед включением зажигания подключить все датчики обратно.

Теперь необходимо снова сбросить давление и снять форсунки для промывки. У некоторых может возникнуть вопрос — а как теперь сбросить давление? Ведь двигатель уже не заведёшь?

Ответ прост. Необходимо подключить к форсунке два провода, а провода подключить к аккумулятору, предварительно поставив под форсунку ёмкость для бензина

При подаче напряжения на форсунку, она откроется и спустит давление.

После этого можно снимать форсунки.

Желательно форсунки затем поставить на те же места, где они и стояли. Поэтому либо помечайте откуда какая форсунка, либо снимайте их по одной. Сняли, промыли и поставили на место одну, а затем следующую.

Форсунка держится за счёт фиксатора. Его необходимо поддеть в месте, указанном стрелкой, и сдвинуть назад

После этого, приложив силу, вытянуть форсунку из рампы

Вот форсунка и фиксатор

Промываем форсунку снаружи и обнаруживаем ужасное состояние уплотнительного резинового колечка

Оно не только потрескалось, но и из резинового превратилось в пластмассовое. Поэтому обязательно заменяем их новыми

Промывка форсунок двигателя

Почти все для промывки форсунок городят целые системы из трубок, шприцев, бутылок и ещё много из чего. На самом деле можно обойтись без всего этого.

Я делаю всё намного бюджетнее и без всяких заморочек. Откуда у нас лишние деньги и время? Правильно?

Снимаем с баллончика очистителя распылитель

Видим там штуцер, который по диаметру подходит под большинство разных форсунок, в том числе и для нашего Лачетти

Теперь подключаем наши два провода к форсунке. Один из проводов подключаем к положительной клемме аккумулятора, а второй кладём рядом с отрицательной.

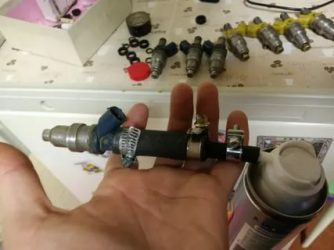

Одеваем форсунку на штуцер баллончика и надавливаем

Прерывисто подключаем провод к отрицательной клемме аккумулятора. При этом форсунка будет открываться и пропускать через себя моющее средство под давлением из баллончика. Таким образом промываются каналы и сопла форсунки.

Внимание! Будьте осторожны, чтобы промывка не попала в глаза!

Промываем до тех пор, пока распыление не станет одинаково «пушистым» из всех сопел. У меня их два, у Вас может быть четыре.

Этот процесс сфотографировать не смог, так как третья рука почему-то ещё не отросла

Аналогичную операцию проводим со всеми форсунками.

Перед установкой форсунок на место имеет смысл новые уплотнительные колечки слегка смазать силиконовым спреем и обязательно промыть и протереть посадочные места форсунок в рампе и в коллекторе.

Проверка электрической части форсунки

Кроме механических дефектов, могут встречаться и электрические. Для более полной картины состояния форсунок, желательно проверить сопротивление их обмоток. Это сделать просто при помощи омметра.

Подключаем щупы омметра к выводам форсунки. Сопротивление должно быть одинаковым на всех форсунках и составлять 10-15 Ом.

На этих форсунках сопротивление одинаковое и составляет счастливые 13 Ом

Вывод. Понятное дело, что можно ещё замерить производительность форсунок на специальном стенде и всё такое. Но хочется всё сделать самому и с минимальными затратами. Поэтому считаю, что способы проверки и промывки, приведённые в статье, вполне могут выявить проблемные форсунки и промыть их без помощи каких-то спецов с СТО (ключевое слово — каких-то )

Проверка на герметичность и на качество распыления даст очень много сведений о состоянии форсунки.

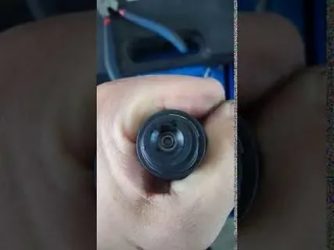

Предлагаю наглядно посмотреть на проверку распыла форсунок на видео, снятым участником нашего сообщества Вячеславом

И конечно же не забудьте проверить герметичность соединений после сборки и запуска двигателя.

Всем Мира и ровных дорог!!!

По теме:

Бензонасос Лачетти

Как подобрать запчасти по каталогу

Какой домкрат лучше
