Как работает вариатор на автомобиле?

Вариаторная коробка передач CVT — что это, как работает, какие плюсы?

Что такое коробка CVT, и чем она отличается от традиционной трансмиссии?Такой вопрос может заинтересовать как уже существующих автовладельцев с данным видом передачи крутящего момента так и будущих. Данный тип коробки передач подразумевает отсутствие фиксированных передаточных чисел. Это дает плавность хода, а также позволяет использовать двигатель в оптимальных режимах. Другое название такой коробки — вариатор. Далее рассмотрим плюсы и минусы коробки передач CVT, нюансы ее использования, а также отзывы автомобилистов, уже являющихся владельцами машин с бесступенчатой трансмиссией.

Мы рассмотрим:

Определение

Аббревиатура CVT (Continuously Variable Transmission — англ.) переводится как «постоянно изменяемая передача». То есть, ее конструкция подразумевает возможность плавного изменения коэффициента передачи между ведущим и ведомым шкивами. Фактически это означает, что коробка CVT обладает множеством передаточных чисел в определенном диапазоне (границы диапазонов задают минимальный и максимальный диаметры шкивов). Эксплуатация вариатора во многом схожа с использованием автоматической коробки передач. Об их отличиях вы можете почитать отдельно.

На сегодняшний день существуют следующие типы вариаторов:

Работа вариатора

• лобовые;
• конусные;
• шаровые;
• многодисковые;
• торцовые;
• волновые;
• дискошариковые;
• клиноременные.

Коробка CVT (вариатор) используется не только в качестве трансмиссии легковых автомобилей, но и других транспортных средств — например, скутеров, снегоходов, квадроциклов и так далее.

Самым распространенным типом коробки CVT является фрикционный клиноременной вариатор. Это обусловлено относительной простотой и надежностью его конструкции, а также удобством и возможностью использования в автомобильной трансмиссии. На сегодняшний день преобладающее большинство автопроизводителей, выпускающих машины с коробкой CVT, используют именно клиноременные вариаторы (исключение составляют некоторые модели “Ниссан” с коробкой CVT тороидального типа). Далее рассмотрим конструкцию и принцип действия клиноременного вариатора.

Работа коробки CVT

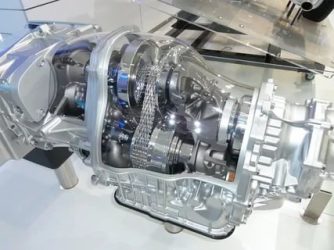

Клиноременной вариатор состоит из двух основных частей:

• Трапециевидный зубчатый ремень. Некоторые автопроизводители вместо него применяют металлическую цепь или ремень из металлических пластин.
• Два шкива, образованных конусами, направленными друг к другу остриями.

По мере того, насколько близко находятся друг к другу соосные конусы, диаметр окружности, которую описывает ремень, уменьшается или увеличивается. Перечисленные части являются исполнительными механизмами CVT. А управляет всем электроника на основе информации, поступающей от многочисленных датчиков.

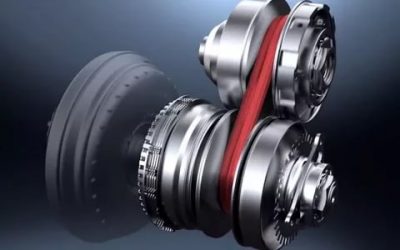

Принцип работы вариатора

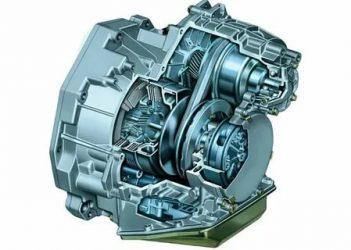

Устройство бесступенчатой CVT трансмиссии

Так, если диаметр ведущего шкива будет максимальным (его конусы будут расположены максимально близко друг к другу), а ведомого минимальным (его конусы максимально разойдутся), то это означает, что включена самая «высокая передача» (соответствующая 4-ой или 5-ой передаче в традиционной трансмиссии). И наоборот, если диаметр ведомого шкива будет минимальным (его конусы разойдутся), а ведомого максимальным (его конусы сомкнутся), то это соответствует «самой низкой передаче» (первой в традиционной трансмиссии).

Для езды задним ходом в вариаторе используются дополнительные решения, обычно планетарный редуктор, так как традиционный подход в данном случае нельзя использовать.

В связи с проектными особенностями конструкции вариатор можно использовать лишь на сравнительно небольших машинах (с мощностью двигателя до 220 л.с.). Это связано с большими усилиями, которые испытывает ремень во время работы. Процесс эксплуатации автомобиля с трансмиссией CVT накладывает некоторые ограничения на водителя. Так, нельзя резко стартовать с места, долго ехать на максимальной или минимальной скорости, буксировать прицеп, ездить по бездорожью.

Плюсы и минусы коробок CVT

Как и всякое техническое устройство, вариаторы имеют свои преимущества и недостатки. Но справедливости ради необходимо учесть, что в настоящее время автопроизводители постоянно совершенствуют эту трансмиссию, поэтому со временем картина наверняка изменится, и недостатков у вариаторов будет меньше. Однако на сегодняшний день коробка передач CVT имеет следующие плюсы и минусы:

Преимущества	Недостатки
Вариатор обеспечивает плавность набора скорости без рывков, характерных для МКПП или АКПП.	Вариатор сегодня устанавливают на машины с мощностью двигателя до 220 л.с. Это связано с тем, что очень мощные моторы оказывают чрезмерное воздействие на приводной ремень (цепь) вариатора.
Более высокий коэффициент полезного действия. Благодаря этому экономится топливо, а мощность двигателя быстрее передается на исполняющие механизмы.	Вариатор очень чувствителен к качеству трансмиссионного масла. Как правило, необходимо покупать только оригинальные качественные масла, которые гораздо дороже их бюджетных аналогов. Кроме этого, менять масло надо чаще, чем в традиционной трансмиссии (примерно через каждые 30 тысяч километров пробега).
Значительная экономия топлива. Она становится результатом высокого КПД и плавного набора оборотов двигателя и скорости (в традиционной трансмиссии значительный перерасход происходит во время переключения передач).	Сложность устройства вариатора (наличие “умной” электроники и большого количества датчиков) приводит к тому, что при малейшей поломке одного из многочисленных узлов вариатор будет автоматически переведен в аварийный режим или выведен из строя (принудительно или аварийно).
Высокая экологичность, которая является результатом меньшего расхода топлива. А это означает, что машины, оборудованные вариатором, удовлетворяют современным высоким европейским требованиям экологичности.	Сложность ремонта. Зачастую даже незначительные проблемы с эксплуатацией или ремонтом вариатора способны привести к ситуации, когда трудно найти мастерскую и специалистов по ремонту этого агрегата (особенно это актуально для небольших городов и поселков). А стоимость ремонта вариатора куда выше, чем традиционных МКПП или АКПП.
Электроника, которая управляет вариатором, всегда выбирает оптимальный режим работы. То есть, трансмиссия всегда работает в наиболее щадящем режиме. Соответственно, это положительно сказывается на износе и сроке эксплуатации агрегата.	На машине с вариатором нельзя буксировать прицеп или другое транспортное средство.

На машине с коробкой CVT нельзя буксировать прицеп или другое транспортное средство. Также нельзя буксировать и саму машину, если у нее выключен двигатель. Исключение составляет случай, если вывесить на эвакуатор приводную ось.

Возможные проблемы эксплуатации

На практике владельцы автомобилей, оборудованных трансмиссией CVT сталкиваются с тремя основными проблемами.

1. Износ подшипников конусов. Причина этого явления банальна — попадание на рабочие поверхности продуктов износа (металлической стружки) или мусора. О проблеме автовладельцу расскажет появившийся гул, доносящийся из вариатора. Это может случиться на разных пробегах — от 40 до 150 тысяч километров. По статистике, этим очень грешит Nissan Qashqai. Чтобы избежать такой проблемы необходимо регулярно проводить замену трансмиссионного масла (в соответствии с рекомендациями большинства автопроизводителей это нужно делать через каждые 30…50 тысяч километров пробега).

   Редукционные насос и клапан

2. Выход из строя редукционного клапана масляного насоса. Об этом вам сообщат рывки и подергивания автомобиля как во время трогания и торможения, так и при спокойной равномерной езде. Причина поломки, скорее всего, будет крыться в тех же продуктах износа. Из-за их появления клапан заклинивает в промежуточных положениях. Следовательно, давление в системе начинает скакать, диаметры ведущего и ведомого шкивов рассинхронизируются, из-за этого ремень начинает проскальзывать. При ремонте обычно меняют масло и ремень, а шкивы шлифуют. Профилактика неисправности та же — вовремя меняйте трансмиссионное масло и фильтра, а также пользуйтесь качественными маслами. Помните, что в вариатор необходимо заливать трансмиссионное масло типа CVT (оно обеспечивает необходимую вязкость и “липкость”). Вариаторное масло отличается обеспечением стабильной работы “мокрого” сцепления. Кроме этого, оно более липкое, благодаря чему обеспечивается нужное сцепление между шкивами и приводным ремнем.
3. Проблемы с рабочей температурой. Дело в том, что вариатор очень чувствителен к диапазону рабочих температур, в частности, к перегреву. За это отвечает температурный датчик, который в случае превышения критического значения переводит вариатор в аварийный режим (устанавливает ремень в среднее положение на обоих шкивах). Для принудительного охлаждения вариатора зачастую используют дополнительный радиатор. Чтобы не перегревать вариатор, старайтесь в течение длительного времени не ехать с максимальной или минимальной скоростью. Также не забывайте чистить радиатор охлаждения вариатора (если он есть на вашем автомобиле).

Дополнительные сведения о вариаторе

Многие специалисты считают, что коробка передач CVT (вариатор) — это наиболее совершенный вид трансмиссии на сегодняшний день. Поэтому есть все предпосылки к тому, что вариатор постепенно вытеснит АКПП, как последняя уверенно вытесняет МКПП со временем. Однако, если вы решите купить машину, оборудованную вариатором, то вам необходимо помнить следующие важные факты:

• вариатор не предназначен для агрессивного стиля езды (резкого набора и сброса скорости);
• на машине, оборудованной вариатором, категорически не рекомендуется продолжительное время ехать на предельно малых и предельно высоких скоростях (это приводит к значительному износу узла);
• ремень вариатора боится значительных ударных нагрузок, поэтому рекомендуется ездить лишь по ровной поверхности, избегая проселочных дорог и бездорожья;
• в вариаторе обязательно необходимо своевременно менять трансмиссионное масло (а использовать лишь качественное оригинальное масло).

Перед покупкой машины с коробкой CVT вам необходимо быть готовым к условиям ее эксплуатации. Она обойдется вам дороже, однако это стоит того удовольствия и комфорта, который предоставляет вариатор. Тысячи автомобилистов на сегодняшний день пользуются вариаторной трансмиссией, и их количество только растет.

Отзывы о CVT коробке передач

Напоследок мы собрали для вас реальные отзывы владельцев автолюбителей, чьи машины оборудованы вариатором. Представляем их вашему вниманию с тем, чтобы у вас сложилась максимальная четкая картина о целесообразности выбора.

Положительные отзывы	Отрицательные отзывы
К вариатору надо привыкнуть. У меня было субъективное впечатление, что как только отпустишь газ, то машина останавливается гораздо быстрее чем на автомате (скорее всего так, торможение двиглом происходит). Вот это мне было необычно, я люблю до светофора докатываться. А из плюсов — на двигле 1.5 динамика чумовая (не по сравнению с Супрой, а по сравнению с обычными машинами с 1.5) и расход топлива небольшой.	Все кто хвалят вариатор, никто не может вменяемо объяснить, чем он лучше современной, тоже плавной 6-7ми ступенчатой настоящей гидромеханики, т.е ответ прост ничем, даже хуже (написано выше в статье). Просто эти люди купили вариатор не потому, что он лучше автомата, а потому, что тот авто, который они решили купить не шёл с настоящим автоматом.
Вариатор экономичнее автомата (сравниваю не с селикой а с любой другой машиной с движком 1.3	Вариатор не вселяет надежд. Интересная, конечно, разработка. Но, учитывая, что весь мировой автопром уходит от улучшения надёжности в современных агрегатах, то от от вариков (впрочем, как и от роботов) ничего ждать не приходится. Разве что переходить на потребительское отношение к авто: купил, 2 года покатался по гарантии, слил, купил новую. К чему нас и ведут, собственно.
Плюсы — более быстрый и уверенный разгон по сравнению с автоматами и механикой ( если на механике не мастер спорта по автогонкам). Экономичность.( Фит-5,5 л, Интегра-7 л, обе по трассе)	Зачем нужен вариатор, когда давно изобретён «классический» автомат — плавный и супернадёжный? Напрашивается только один вариант — чтобы уменьшить надёжность и наварится на продаже з/ч. И так типа, 100тыс. машина проехала — всё, пора на помойку.
Прошлую зиму ездил на цивике с вариатором, никаких проблем на гололеде не было. Вариатор действительно экономичнее и динамичнее автомата. Главное чтобы он достался тебе в хорошем состоянии. Ну а немного более дорогое обслуживание это плата за удовольствие от вождения	Короче, вариатор = геморрой, маркетинговая мулька для одноразовых автомобилей.
Седьмой год на вариаторе — полет отличный!	Старый автомат надежен как ак47, нафик эти варики

Как видите, большинство людей, хотя бы один раз попробовавших ездить на вариаторе, по возможности не отказываются далее от этого удовольствия. Однако выводы делать лишь вам.

Итоги

Вариатор хотя и более сложный и дорогой в обслуживании, но все же на сегодняшний день является самой лучшей трансмиссией для машин с двигателем внутреннего сгорания. А со временем цена на автомобили, оборудованные им, будут лишь снижаться, а надежность такой системы расти. Поэтому описанные ограничения будут убраны. Но на сегодняшний день не забывайте о них, и используйте автомобиль в соответствии с рекомендациями производителя, и тогда коробка СВТ будет также долго служить верой и правдой как и сам автомобиль.

Не нашли ответ на свой вопрос?

Вариатор как особый вид АКПП

Вариативная или бесступенчатая автоматическая коробка передач, еще недавно считавшаяся диковинкой, все чаще предлагается в современных модификациях моделей. Так, установка вариатора часто присутствует в новых автомобилях Ауди, Ниссан, Тойота, Хонда, Митсубиси и других ведущих автомобильных марок мира. Давайте рассмотрим, чем же хорош вариатор, каков принцип работы данного вида АКПП и каковы плюсы и минусы в сравнении с классическим автоматом.

Даже не будучи владельцем авто с вариативной коробкой, многие просматривая автомобильные издания или таблицы, в которых собраны технические характеристики, наверняка встречали слово вариатор. К автоматическим коробкам переключения передач все уже привыкли, а к механическим тем более. Вариатор же оказывается на слуху у большинства обывателей реже. Хотя он не является какой-то новой разработкой современных автокомпаний, а изобретен был еще несколько веков назад.

Самый первый вариатор придумал не кто иной, как Леонардо да Винчи в 1490 году, а патент на данный агрегат был выдан во второй половине ХIХ века. Стоит заметить, что способный ездить автомобиль с такой трансмиссией впервые появился только через пятьсот лет после ее изобретения – в 50-х годах ХХ века. Вариатор устанавливали на легковые машины марки DAF (тогда этот производитель еще занимался выпуском легковушек наряду с грузовиками). Впоследствии чем-то подобным оснащали и некоторые модели автомобилей Volvo, но широкого распространения такой вид АКПП не получил, в отличие от настоящего времени.

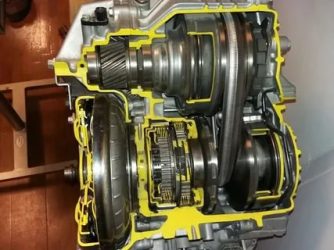

Устройство вариатора

Вариатор, или по-английски continuously variable transmission (CVT), внешне представляет собой ту же автоматическую коробку передач. С виду невозможно определить, что в машине установлен именно он, ведь рычаг его ничем не отличается от рычага обычной классической АКПП, даже режимы трансмиссии те же: P, R, N, D.

Однако принцип работы вариатора совершенно другой, в нем нет привычного, фиксированного количества передач, таких как 1-я, 2-я и так далее. Передач в вариаторе огромное множество, они постоянно варьируются, отсюда и название самого устройства. Именно поэтому нет никаких толчков ни при трогании автомобиля с места, ни при переходах с одних оборотов на другие.

Вариатор в процессе езды машины, по мере ее разгона и замедления, плавно и аккуратно меняет передаточное число.

Принцип работы вариатора

Среди вариаторов есть много типов, в зависимости от устройства. Это и цепные, клиноременные и тороидальные, но встречаются и другие виды привода. Самый распространенный среди них тип вариатора — клиноременный со шкивами переменного диаметра, о котором и пойдет речь далее.

Чтобы было немного понятнее, как устроен такой вариатор, можно представить себе две одинаковые трубки, расположенные параллельно и недалеко друг от друга. Если стянуть их резинкой и начать крутить одну из них, то сразу будет раскручиваться и другая, причем скорость их будет одинаковая. Однако если трубки будут разного диаметра, то соотношение скоростей будет совсем другое – более широкая трубка будет крутиться медленнее.

Принцип работы вариатора такой же, только диаметр таких вот цилиндров у него постоянно изменяется. Он состоит из двух шкивов, каждый из которых представляет собой пару конусов, расположенных вершинами друг к другу. Между этими шкивами зажат специальный клиновый ремень.Каждая пара конусов, двигаясь в направлении друг к другу и обратно, изменяет рабочий диаметр шкивов.

Когда конусы будут раздвигаться, ремень, обращенный к ним ребрами, будет проваливаться в середину шкива и огибать его по меньшему радиусу. При движении конусов друг к другу радиус получится, наоборот, больший.Управляет шкивами обычно гидравлическая система, которая строго синхронизирует сближение конусов одного шкива и расхождение конусов другого. Один из шкивов расположен на ведущем валу, идущем от двигателя, а второй – на ведомом, идущем к колесам.

Благодаря этому возможно наладить изменение передаточного отношения в очень широком диапазоне.

Для обеспечения возможности совершения автомобилем заднего хода в коробке-вариаторе предусмотрен специальный узел, который меняет направление вращения выходного вала. Этим узлом может являться, например, планетарная передача.

Ремень вариатора

Особого внимания требует вопрос о том, какой же ремень используется в вариаторе. Потому что обычный текстильный прорезиненный ремень, используемый для привода генератора или кондиционера и прочем подобном оборудовании, здесь не подойдет, так как его ресурс будет очень маленьким — он скоро износится. Клиноременные вариаторы имеют ремни с весьма сложным строением.

В качестве ремня может быть использована лента из стали со специальным покрытием либо совокупность стальных лент (тросов) со сложным сечением, с нанизанным на них множеством тонких стальных пластинок в форме трапеции. Края этих пластинок соприкасаются со шкивами. Стоит отметить, что именно такое устройство позволяет ремню иметь толкающие свойства, способность передавать мощность не только той своей частью, которая бежит к ведущему валу, но и обратной.

В этой ситуации обычный ремень просто бы сложился, попытавшись передать сжимающее усилие, а стальной, наоборот, становится более жестким.

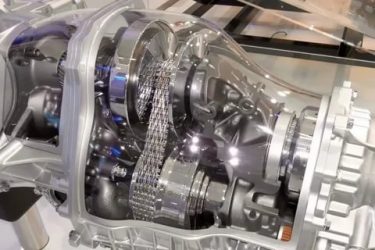

Также выступать в роли ремня вариатора может и широкая стальная цепь из пластин, своими краями контактирующая с конусами шкивов. Такой ремень, в частности, используется в вариаторах, устанавливаемых на автомобили Audi.

Смазка цепи осуществляется особой жидкостью, которая способна изменять свое фазовое состояние при сильном давлении на нее в месте, где она соприкасается со шкивом. Поэтому цепь способна передавать довольно большое усилие, почти не проскальзывая, хоть площадь контакта совсем небольшая.

Чем хорош вариатор

В зависимости от того, какая программа выбрана, вариатор будет самостоятельно менять при разгоне передаточное число. При езде на автомобиле с обычной коробкой осуществляется постепенное переключение передач и увеличение оборотов двигателя. А автомобиль с вариатором набирает скорость на неизменных оборотах, соответствующих максимальной величине крутящего момента. Изменяется при этом передаточное отношение.Тем, кто пересядет с машины, работающей с привычной коробкой передач, на авто с вариатором, будет наверняка некомфортно набирать разгон.

Ведь, после нажатия водителем педели газа двигатель выходит сразу на высокие обороты, и в течение всего набора скорости продолжает оставаться на них, при этом двигатель работает на высоких оборотах, издавая довольно ощутимый рев. Зато темп разгона у таких автомобилей выше, чем у машин с традиционной АКПП, и это можно отнести в плюсы вариатора.Иногда настройки вариатора делают такими, что разгон с его помощью по ощущениям напоминает разгон с ростом оборотов двигателя. Конечно, когда автомобиль двигается в гору или замедляется, вариатор не останется на высокой передаче, даже если нажимать педаль газа.

Его шкивы просто передвинутся назад для повышения выходного крутящего момента.

На некоторых машинах существует возможность устанавливать режим с определенным количеством так называемых «виртуальных» передач, между которыми вариатор будет переключаться подобно классической АКПП. В таком случае можно переключать эти установленные передачи даже самостоятельно, как на коробке-автомат с наличием ручного последовательного режима.

Минусы вариатора

Несмотря на такое большое количество достоинств, вариатор не лишен и недостатков. Одна из проблем – неспособность работать с более современными мощными двигателями, поэтому вариаторы и начали распространяться преимущественно в автомобилях компактного и среднего класса.Однако нельзя не отметить, что создаются и такие вариаторы, которые способны на большее.

Например, клиноременный вариатор с цепью Multitronic успешно работает на Audi A4 2.0 TFSI, мощность двигателя которого составляет 200 лс. А внедорожник Nissan Murano с двигателем V6 на 3,5 литра, развивающим 234 лс, оснащается клиноременным вариатором X-Tronic. Это чуть ли не самая крупная и тяжеловесная модель, на которую устанавливается вариатор. И при современном развитии технологий это, скорее всего, еще не предел.

Еще одним недостатком вариаторов является их дорогостоящее обслуживание и ремонт, а также потребность в специальной трансмиссионной жидкости, которая тоже обходится недешево. Для работающего на ремне вариатора замена ремня требуется каждые 100-150 тысяч км пробега. Замена масла на вариаторе может производиться чуть реже, чем в коробках-автомат (раз в 40-50 тысяч км), но и стоит оно гораздо дороже.

Несмотря на указанные минусы, вариаторы все-таки приобретают все большую популярность, причем стоимость их ниже, чем хороших автоматических коробок.

Благодаря тому, что в вариаторе число передач не ограничено, двигатель получает возможность работать на самых благоприятных для него режимах, будь то необходимость сильного и резкого разгона или неспешность при спокойном движении. Поэтому модели, оснащенные бесступенчатыми автоматическими коробками передач, считаются высокоэкономичными и в то же время обладающими высокой динамикой.

Стоит также отметить, что в последние годы идет тенденция к увеличению количества передач в коробках-автомат. Новейшие модели автоматических трансмиссий для легковых автомобилей насчитывают уже 8 и даже 9 ступеней. Такие меры принимаются как раз для достижения максимально возможной топливной выгоды и динамики разгона.

Не исключено, что в ближайшем будущем начнут появляться АКПП с десятью, а то и с двенадцатью ступенями. Но все же вариаторы уже давно занимают то место в автомобильном мире, куда обычным автоматическим коробкам передач с их планетарными передачами-переключателями не добраться никогда.

Потому что количество передач, имеющихся у вариатора, сосчитать просто невозможно.

Особенности езды на вариаторе: как ездить на CVT

Автоматическая коробка передач в последнее время получила широкое распространение не только в США, но и по всему миру. При этом отсутствие педали сцепления еще не означает, что все автоматы одинаковые. Автоматические трансмиссии на автомобилях можно условно разделить на три большие группы:

Примечательно то, что не каждый владелец способен отличить вариатор от АКПП или даже РКПП. Однако во время эксплуатации нужно отдельно учитывать, какой именно типа автомата стоит на машине.

Другими словами, нужно знать, как обслуживать и как ездить правильно на вариаторе, автомате или роботе, чтобы коробка работала долго и безотказно. В этой статье отдельно поговорим о вариаторах.

Коробка вариатор: как правильно ездить

Итак, вариатор CVT является бесступенчатой автоматической трансмиссией, что сильно отличает данный тип коробок передач от аналогов благодаря уникальной конструкции. Переключение передач на авто с вариатором происходит плавно, без толчков, задержек, пробуксовок и т.д.

Машина с такой КПП разгоняется легко, ускорение происходит без малейших рывков, которые в той или иной степени можно ощутить на других типах автоматов, включая даже новейшие преселективные РКПП с двумя сцеплениями.

Также среди плюсов стоит выделить топливную экономичность CVT по сравнению с АКПП, лучшее распределение нагрузки на ДВС и на трансмиссию, что позволяет не перегружать силовой агрегат и увеличить его срок службы.

Казалось бы, с учетом всех плюсов вариатор можно считать более комфортной заменой для классического автомата, однако это не так. Дело в том, что многие водители отмечают заметно меньший ресурс CVT по сравнению с АКПП, низкую ремонтопригодность вариаторов, высокую стоимость обслуживания и целый ряд ограничений во время эксплуатации. Давайте разбираться.

• На первый взгляд, эксплуатация вариатора не отличается от АКПП. Доступные режимы одинаковые, P – парковка, D – движение вперед,  N – нейтральная передача, R – задний ход и т.д.

Также может быть реализована функция ручного управления КПП, которая имитирует понижение и повышение передачи самим водителем (аналогично Типтроник на АКПП).  Дополнительно может присутствовать спортрежим, экономичный режим и т.д.

При этом важно понимать, что вариатор среди всех видов АКПП  хуже всего «переваривает» крутящий момент и наименее подготовлен к высоким нагрузкам. Простыми словами, резко стартовать на вариаторе крайне нежелательно.

На такой КПП разгоняться нужно плавно, постепенно поднимая обороты двигателя. В противном случае поломки не заставят себя долго ждать. На практике не единичны случаи, когда у любителей светофорных гонок на новых авто вариаторы выходили из строя уже к 50-60 тыс. км. пробега.

• Также вариатор нужно в обязательном порядке прогревать в холода. Вариаторы предельно чувствительны к смазке, при этом трансмиссионное масло при понижении температуры хуже распределяется по коробке.

Более того, прогрев вариатора CVT на месте по аналогии с АКПП (включение режимов P-R-N-D с задержкой на несколько секунд) для данного типа трансмиссии не подойдет, так как конструктивно вариатор отличается от гидромеханического автомата.

В случае с CVT  нужно прогреть ДВС и включить режим N на несколько сек., что позволит прогреть гидромуфту. Далее нужно начинать движение, сводя нагрузки на коробку к минимуму первые 3-5 км.

Если же температура понизилась до -30 и ниже, от поездок на автомобиле с вариаторной коробкой лучше отказаться. Если ехать нужно, тогда машину потребуется долго греть на холостых, затем допускается езда исключительно в щадящем режиме.

• Также вариатор «боится» пробуксовок и повышенных нагрузок. Это значит, что любой кроссовер с вариаторной коробкой никак нельзя считать внедорожником, специально подготовленным к условиям бездорожья и рассчитанным на эксплуатацию в тяжелых условиях.

Еще нужно помнить, что легковые авто и паркетники с CVT плохо приспособлены к буксировке прицепов, не рассчитаны на перевозку тяжелых грузов и т.п. По этой причине владельцам бесступенчатой коробки передач нужно избегать излишних нагрузок на КПП.

Простыми словами, использовать автомобиль с CVT для буксировки другого авто настоятельно не рекомендуется. Что касается автоприцепа, важно, чтобы вес не превышал допустимых показателей. Также могут быть и ограничения по скорости и расстоянию в случае использования прицепа.

Если же автомобиль с вариатором застрял в грязи или снегу, лучше отказаться от попыток выехать своим ходом. Переключения селектора между режимами при «раскачивании» авто приведет к быстрому износу шлицевых соединений, ресурс деталей КПП заметно сокращается.

• Кстати, если возникает необходимость отбуксировать неисправную машину с вариатором, оптимально воспользоваться услугами эвакуатора. Если же такой возможности нет, тогда нужно придерживаться правил, указанных в мануале касательно буксировки вариатора.

В ряде случаев машину с вариатором, как и с АКПП, буксируют на небольшие расстояния с заведенным двигателем. Если же ДВС не заводится, тогда следует отказаться от попыток отбуксировать машину без вывешивания ведущих колес.

Обслуживание вариатора

Если говорить об обслуживании, в вариаторе следует постоянно проверять масло, его уровень и состояние. При этом для бесступенчатой трансмиссии  вопрос масла предельно важен, трансмиссионная жидкость меняется чаще, чем в АКПП, заливать нужно только рекомендуемые по свойствам и допускам продукты.

Масло для CVT особое, так как должно обеспечивать смазку взаимодействующих поверхностей, при этом предотвращать проскальзывание. Менять масло в коробке вариатор  по мануалу зачастую нужно один раз в 60 тыс. км., однако на практике желательно проводить данную процедуру каждые 30-35 тыс. км пробега, причем замена каждые 30 тыс. считается оптимальной.

Если  же говорить о возможных сбоях и диагностике, нужно следить за поведением коробки. Дело в том, что выход из строя отдельных датчиков ЭСУД может привести к тому, что чувствительный к нагрузкам вариатор выходит из строя, причем достаточно быстро.

Например, выход из строя датчика скорости приводит к тому, что ЭБУ коробкой переводит коробку в аварийный режим. Езда в таком режиме может привести к повреждениям ремня вариатора, проблемам с конусами вариатора и т.д.

Становится понятно, что любые отклонения от нормы и сбои в работе вариатора являются поводом для немедленного прекращения эксплуатации авто и доставки автомобиля на СТО для проведения диагностики CVT.

Подведем итоги

Как видно, коробка вариатор способна обеспечить максимальный комфорт при езде, а также является более экономичной в плане расхода топлива по сравнению с  классическими АКПП. Однако следует учитывать, что данный тип трансмиссии не рассчитан на высокие нагрузки и тяжелые условия. Параллельно не допускаются перегревы трансмиссии.

Простыми словами, коробка CVT больше подойдет для эксплуатации в черте города по хорошим дорогам, причем таким водителям, которым ближе спокойный и размеренный стиль езды, без резких стартов, пробуксовок, постоянных обгонов и т.д.

Также коробку вариатор нужно чаще обслуживать, постоянно проверяя уровень и состояние трансмиссионного масла, прогревать КПП в начале движения, избегая повышения нагрузок. При соблюдении указанных условий ресурс вариатора может оказаться аналогичным тому, который определил сам производитель коробки передач, то есть КПП CVT отработает без поломок весь заявленный срок службы.

Что такое вариатор на машине и как он работает?

В современном автомобилестроении используются различные типы КПП. Именитые концерны все время конкурируют друг c другом. А в условиях подорожания топлива, а также повышении требований к экономичности и снижению количества вредных выбросов в атмосферу, производителям приходится использовать все новые и новые виды разработок.

Дорогие читатели! Наши статьи рассказывают о типовых способах решения юридических вопросов, но каждый случай носит уникальный характер.

Если вы хотите узнать, как решить именно Вашу проблему — обращайтесь в форму онлайн-консультанта справа или звоните по телефону +7 (499) 455-03-75. Это быстро и бесплатно!

При этом применяя колоссальные финансовые ресурсы. А конечный потребитель все время находится в поиске авто, расход которого будет ниже. На сегодня, вариаторные коробки переключения передач объединяют в себе многие из предъявляемых требований.

Что такое вариатор на машине?

Вариатор — это вид трансмиссионной системы, задачей которого является передача крутящего момента от двигателя внутреннего сгорания к колесам автомобиля.

Особенностью такого редуктора является возможность плавного изменения передаточного отношения. Это может происходить как в ручном, так и автоматическом режиме.

Данное трансмиссионное устройство характеризуется следующими признаками:

• производит низкий уровень шума при работе;
• отсутствие фиксированных ступеней передач;
• высокая плавность передачи крутящего момента, и как следствие — плавность разгона;
• низкий расход топлива;
• более быстрый разгон автомобиля;
• увеличение срока службы элементов трансмиссии;
• более низкий износ деталей мотора.

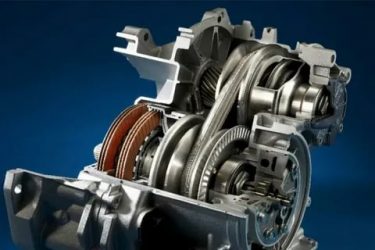

Устройство вариаторной трансмиссии, само по себе, не сложное и состоит из таких элементов:

1. Шкивы, имеющие возможность раздвигаться, которые располагаются на валу.
2. Конструкция для вращения колес и установки селектора переключения передач в нейтральное положение.
3. Механизм, обеспечивающий переключение в режим «движение назад».
4. Блок управления.

Виды и принцип работы вариатора

Поскольку вариатор, как трансмиссионное устройство, в массовое автомобилестроение пришло не так давно, то стоит отметить, что производители стараются производить и усовершенствовать конструкцию вариаторов постоянно.

Поэтому, каждый современный авто концерн стремится разработать все новый и новый способ бесступенчатой передачи крутящего момента. На сегодня существует несколько видов вариативных коробок переключения передач.

К их числу относятся такие вариаторы:

• Клиноременые;
• Тороидальный.

Клиноременный

Это такой вид вариаторной КПП, при котором передача крутящего момента осуществляется посредством двух шкивов и ремня с трапецеидальным сечением. Шкивы состоят из двух конусообразных дисков, между которыми располагается ремень.

При этом, изменение передаточного числа, осуществляется путем изменения расстояния между двумя такими дисками. Данный процесс, традиционно, осуществляется на обоих шкивах. Так достигается максимальная эффективность в распределении крутящего момента.

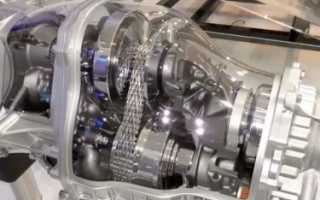

Некоторыми авто производителями вместо ремня может применяться цепь. Работа каждого из них контролируется электронной системой, которая осуществляет это посредством расположенных рядом датчиков с сервоприводами и блока центрального управления. Изменяя близость расположения дисков, изменяется и сила трения, которая, в свою очередь, влияет на изменение крутящего момента.

Шкивы делятся на:

• ведущий — это шкив, на который передается вращение коленчатого вала;
• ведомый — это шкив, на который крутящий момент передается от ведущего.

Название клиноременной получила из-за ремня, который выступает в роли клина, находясь между конусообразными дисками.

Тороидальный

Тороидальный вид КПП характеризуется иным видом как самого механизма, так и способа, в который он передает крутящий момент. Он выглядит в виде пары колес с поверхностью в виде сферы, между которыми располагается ролик.

Пары колес разделяются на:

В данном случае, изменение передаточного числа происходит ввиду изменения силы трения, возникающей между роликом и колесами. В случае изменения положения ролика, относительно поперечной плоскости, происходит изменение силы трения и соответственно, передаточного числа.

Как правильно пользоваться данным устройством?

Начиная движение нужно проделать такие же действия, как и на транспортных средствах с автоматической КПП. При движении вмешательства в работу вариатора не требуется, кроме случаев, когда выбран ручной режим управления КПП. Конкретный режим функционирования вариатора выбирается путем перемещения ручки селектора КПП.

Для начала движения вперед необходимо:

• завести мотор;
• перевести ручку селектора КПП в положение движение вперед (D);
• нажимая на педаль газа — начать движение.

После установки ручки в режим “D” (Drive), и начала движения, предпринимать дополнительных действий не нужно. При кратковременной остановке, перевод в другие режимы не требуется. В случае длительной остановки, к примеру на парковке, следует изменить режим на “P” (Parking). Чтобы избежать поломки КПП, перевод в режим “Р”, осуществляется после полной остановки автомобиля.

Для движения назад нужно:

• осуществить перемещение ручки в положение “R” (Reverse);
• осмотревшись вокруг, начать движение, плавно нажимая на педаль газа;
• закончив манёвр, необходимо остановится перед переводом ручки селектора в другой режим.

Положение нейтраль “N” может использоваться в случае длительной остановки, но при условии что необходимость в движении не возникнет в скором времени. В целом, это всем знакомая нейтральная передача. При ее включении на вариаторе, как и на любой другой КПП, производится отсоединение силовой установки от КПП.

Положение “P” (Parking) используется при постановке автомобиля на стоянку. Переводя ручку в этот режим, производится блокирование ведомого вала вариатора штифтом. В такой способ исключается возможность самостоятельного скатывания авто.

По сути, это то же, что поставить на скорость в механической КПП. В некоторых автомобилях, для установки рычага в данное положение необходимо:

1. Выжать педаль тормоза.
2. Затянуть ручник.
3. Осуществить перемещение ручки в положение “Р”.

Для перевода в режим движения, необходимо провести все манипуляции в обратном направлении.

Ручной режим управления может использоваться для получения более полных драйверских ощущений, при вождении. Так как в самом устройстве не предусмотрено наличия передач, то все переключения являются условными.

Вариатором происходит смена передаточного числа на определенное значение, чем создается имитация переключения. Нужно понимать, что такие переключения возможны условно и в случае изменения оборотов двигателя, вариатор самостоятельно выберет передаточные числа. Это необходимо для обеспечения работоспособности самого вариатора.

Также могут присутствовать и другие режимы работы вариатора, такие как:

• S – Спортивный режим. Необходим для более резкого отклика при нажатии на педаль. Назначение этого режима — это осуществление вождения в более агрессивном и резком стиле.
• Е — эконом режим. Необходимость и суть этого режима заложены в его названии — применение таких настроек работы коробки передач, при котором будет достигаться максимальная экономия при вождении.
• L – режим плохих погодных условий. Применяется для движения по бездорожью, осуществлению буксирования прицепа либо автомобиля. В этом режиме вариатором направляется максимальное количество тягового усилия к колесам автомобиля.

Режим работы вариатора зимой

Эксплуатируя автомобиль с такой коробкой передач, необходимо знать и придерживаться правил эксплуатации и рекомендаций, предоставленных заводом изготовителем.

Также, понимая устройство вариатора необходимо:

1. Не начинать движение сразу после запуска двигателя.
2. Не нужно спешить нажимать на педаль газа после перевода в режим драйв.
3. Не стоит пренебрегать режимом плохих погодных условий.

Нужно ли покупать машину с вариатором?

Приобретая авто с данным типом КПП, нужно помнить, что агрессивный стиль вождения приведет к максимально быстрому износу деталей КПП.

В связи с чем, потребуется их замена либо замена всего КПП в целом. Это является довольно дорогостоящей процедурой. Поэтому, для тех, кто предпочитает размеренный стиль вождения и желает экономить на расходе — этот тип коробки передач будет более комфортным.

Плюсы и минусы вариатора

Как любое устройство, вариатор обладает своими плюсами и минусами. Для кого-то преимущества важней негатива, а для кого-то, негативные пункты будут не приемлемы.

Плюсы:

• низкий расход топлива;
• низкий уровень выбросов в атмосферу;
• улучшенная динамика разгона;
• высокая плавность хода;
• являются более надежными чем АКПП;
• имеют сравнительно не высокий вес;
• простая конструкция узла;
• низкий уровень шума.

Минусы:

• не подходит для двигателей с высокой мощностью;
• не желательность вождения в агрессивном режиме;
• наличие большого количества датчиков;
• дорогой смазочный материал;
• редко ремонтируется.

Что лучше — вариатор или автомат?

Что лучше ответить трудно, ведь у каждого типа КПП есть свои сторонники и любители. Ответ на данный вопрос является сугубо личными индивидуальным.

Ведь для понимания и определения что больше подходит, необходимо попробовать параллельно передвигаться на автомобилях с различными типами КПП. Только в такой способ можно определить для себя более удобный тип коробки передач.

Вариатор является наиболее прогрессивным и удобным типом КПП, возможности которого включают снижение расхода топлива и выбросов в атмосферу. При этом, он категорически не пригоден для эксплуатации в режиме резких разгонов и резких торможений. Данному виду характерно использование в размеренном стиле, где разгон и торможения осуществляются плавно.

Не нашли ответа на свой вопрос? Узнайте, как решить именно Вашу проблему — позвоните прямо сейчас: +7 (499) 455-03-75 (Москва)
+7 (812) 407-26-30 (Санкт-Петербург)

Это быстро и бесплатно!

Не нашли ответа на свой вопрос? Узнайте, как решить именно Вашу проблему — позвоните прямо сейчас: +7 (499) 455-03-75 (Москва)
+7 (812) 407-26-30 (Санкт-Петербург)

Это быстро и бесплатно!

Как пользоваться вариатором — инструкция и полезные советы

 06 август 2019  Лада.Онлайн    11 240

Вариатор (CVT JATCO) в настоящее время устанавливается на Lada XRAY. В дальнейшем эта автоматическая бесступенчатая коробка передач будет устанавливаться на Lada Vesta. Вариатор конструктивно отличается от АМТ (автоматизированной трансмиссии) и АКПП, поэтому в ходе эксплуатации автомобиля с этой трансмиссией следует помнить о ряде правил, которые позволят продлить срок службы этой трансмиссии.

В этой трансмиссии работает и клиноременная передача, так и двухступенчатый планетарный редуктор с шестернями, а еще гидротрансформатор. Учитывая это сочетание, АвтоВАЗ называет эту коробку: бесступенчатая автоматическая трансмиссия, но далее по тексту мы будем использовать слово «вариатор».

Инструкция по эксплуатации вариатором есть в руководстве автомобилем. Вот что там пишется:

Пуск двигателя

В положении P пуск двигателя возможен без нажатия педали тормоза. В положении N пуск двигателя возможен только при нажатии педали тормоза. Включите зажигание и пустите двигатель.

Нажмите педаль тормоза и, нажав на кнопку фиксации, переведите рычаг переключения передач из положения P в положение R или D (в зависимости от желаемого направления начать движение). При этом нога должна находиться на педали тормоза, педаль акселератора должна быть отпущена.

Управление вариатором

Переключение режимов вариатора осуществляется перемещением рычага переключения передач в направлении согласно схеме режимов переключений (см. рис.), в зависимости от желаемого направления движения. Для разблокировки рычага необходимо нажать кнопку фиксации 1 на рукоятке рычага переключения передач.

При перемещении рычага из положения N в положение D, М, «+», «–» и обратно кнопку фиксатора можно не нажимать.

Выбранный режим индицируется на жидкокристаллическом индикаторе в комбинации приборов.

Схема положений рычага переключения передач в автоматической коробке передач нанесена сверху на его рукоятке и
имеет две линии для переключения режимов работы.

1. Одна линия для переключения из положения P (стоянка) в нейтральное положение N, на задний ход R или автоматический режим движения D
2. Другая линия для переключения на более высокую или низкую передачу в режиме ручного управления M: «+» – для включения повышенной передачи; «–» – для включения пониженной передачи.

Две линии соединены для переключения между автоматическим режимом D и режимом ручного управления M.

Режим ручного управления M может быть включен только из автоматического режима D. Режим заднего хода R можно включать только из нейтрального положения N.

Переключение на более высокую «+» или низкую передачу «–» возможно только в режиме ручного управления M.

Положения P, N, R, D, M являются фиксированными, положения «+» и «–» – нефиксированные.

Положения рычага:

• P (стоянка) – используется для исключения качения автомобиля на стоянке либо при пуске двигателя. При этом стояночный тормоз может быть включен или выключен.
• R (задний ход) – передача заднего хода. Может быть включена только после полной остановки автомобиля, при работе двигателя на холостом ходу.
• N (нейтральная передача) – используется при пуске двигателя на стоянке одновременно с включенным стояночным тормозом или при буксировке автомобиля. Кроме того, данное положение рычага переключения можно использовать для пуска двигателя при внезапной его остановке во время движения, но без использования стояночного тормоза.

ВНИМАНИЕ! Если, находясь в движении, Вы случайно перевели рычаг переключения передач в положение N, дайте двигателю сбавить обороты, прежде чем включить режим D (включается без нажатия кнопки фиксатора) и вновь разогнаться.

• D (вождение) – используется для трогания и вождения в автоматическом режиме переключения передач.

Включенная передача и положение паркинг (1, 2, 3, 4, 5, 6, D, R, N, P) отображаются на дисплее в комбинации приборов.

ВНИМАНИЕ! Никогда не пытайтесь перевести рычаг переключения передач в положение P во время движения автомобиля. Это приведет к серьезным механическим повреждениям и к потере управляемости автомобиля.

При кратковременной остановке, например, перед светофором, необязательно переходить на позицию N и, тем более, Р. Достаточно удерживать автомобиль с помощью педали тормоза. Двигатель при этом будет работать в режиме холостого хода.

Стоянка. Автомобиль должен быть остановлен полностью. Включите стояночный тормоз и после этого поставьте рычаг переключения передач в положение стоянки Р. Благодаря такому порядку операций, особенно на уклонах, блокировочный механизм не будет слишком нагружен и впоследствии можно будет легко вывести рычаг переключения передач из этой позиции.

Снятие блокировки рычага

При разряженной аккумуляторной батарее рычаг переключения передач нельзя перевести из положения Р, даже если нажать кнопку на рычаге, при нажатой педали тормоза и, следовательно, ведущие колеса останутся механически заблокированными трансмиссией.

Для перевода рычага переключения передач из положения Р необходимо провести демонтаж декоративного чехла рычага от облицовки туннеля пола, который фиксируется на четырех защелках по углам рамки чехла, затем поднять его вверх в положение А (см. рис.), и в месте, показанном стрелкой. В посредством гибкого стержня от пишущей ручки, нажать вниз на кнопку С принудительной разблокировки, находящуюся в отверстии в корпусе селектора впереди от рычага и одновременно нажать на кнопку 1 (см. рис) на рукоятке рычага. Теперь Вы сможете перевести рычаг переключения передач из положения Р в положение N.

ПРЕДУПРЕЖДЕНИЕ. В целях обеспечения безопасности, во время проведения этой операции, включите стояночный тормоз и удерживайте нажатой педаль тормоза.

ВНИМАНИЕ! Если Вы сталкиваетесь с проблемами при переводе рычага переключения передач автоматической коробки передач из положения Р (стоянка), выполнив все вышеуказанные операции, обратитесь к дилеру LADA.

Условия начала движения

На автомобиле с вариатором не рекомендуется начинать движение сразу после пуска двигателя, особенно в зимний период.

Для предотвращения интенсивного износа комплектующих коробки передач рекомендуется после пуска двигателя дать время (не менее 30 секунд), чтобы масло в вариаторе под давлением попало на все смазывающиеся поверхности.

В течение нескольких минут после начала движения следует избегать резких ускорений.

ВНИМАНИЕ! При движении на автомобиле с вариатором рекомендуется избегать пробуксовки, резкого ускорения и торможения, это небезопасно для агрегата и обеспечивает повышенный износ коробки передач.

При остановке на подъеме не следует держать ногу на педали акселератора. Это создает риск перегрева вариатора.

В очень холодную погоду система может блокировать переключение передач вручную, пока коробка передач не прогреется до рабочей температуры.

ВНИМАНИЕ! Для автомобилей с вариатором буксировка автомобиля для пуска двигателя запрещена.

Буксировка

При выключенном двигателе система смазки вариатора не работает, поэтому буксировку автомобиля необходимо производить на грузовой платформе эвакуационного автомобиля или с вывешенными передними колесами.

В исключительных случаях возможна буксировка автомобиля на четырех колесах, но только передним ходом при работающем двигателе, с рычагом в нейтральном положении N со скоростью не более 48 км/ч и на расстояние не более 50 км.

ВНИМАНИЕ! Буксировка автомобиля на четырёх колесах с выключенным двигателем запрещена.

Транспортировка прицепов

Транспортировка прицепов или буксировка других автомобилей для вариатора крайне нежелательна, поскольку она значительно увеличивает нагрузку на трансмиссию, и как следствие – усиленный ее износ.

ВНИМАНИЕ! Первые 2 тысячи километров, пока не будет проведена полная обкатка двигателя и трансмиссии, буксировать другие автомобили или прицепы запрещено.

А какие советы по эксплуатации автомобиля с вариатором можете оставить вы? Напомним, ранее мы рассказывали про основные проблемы и неисправности вариатора Jatco.

Ключевые слова: коробка передач лада веста | коробка передач lada xray | универсальная статья | вариатор

2 10

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Устройство вариатора и принцип работы

С каждым годом в автомобильной отрасли происходят существенные изменения: разрабатываются все новые устройства и аппараты для облегчения вождения и улучшения качества поездки. Постепенно все общепринятые приборы заменяются наиболее удачными изобретениями. Не стала исключением и всеми известная коробка передач.

Если вы страстный автолюбитель, то наверняка не раз сталкивались с названием – бесступенчатый вариатор. Эта новинка наших дней была придумана много лет назад. Еще одаренным Леонардо да Винчи в 1490 году. Но воплотить ее в жизнь смогли только в 1950 годах. Первым легковым автомобилем с такой трансмиссией стала 600-я модель от фирмы «DAF». В ней установили вариатор под названием «Variomatic», затем эстафету перехватила компания «Volvo». Сейчас многие автомобильные компании стали поставлять на рынок свои автомобили именно с такой трансмиссией.

Отличие вариатора от других коробок передач

Механическая коробка (МКПП) имеет пять скоростей, автоматическая (АКПП) – восемь, а вариатор обладает неограниченным количеством передач. Но это не главная разница. Для уяснения ситуации, немного опишем принцип действия двигателя, чтобы понять, в чем удобство использования вариатора.

Устройство механической коробки передач

Итак, в привычных ступенчатых коробках передач есть существенный недостаток – они имеют фиксированные передаточные числа, которых на дороге порой недостаточно.

Даже при езде по абсолютно ровной поверхности двигатель должен, разгоняясь преодолевать внешнюю нагрузку – силу инерции, а затем, достигая идеального соотношения количества оборотов и передаточного числа, он набирает скорость. А после этого передача становится низкой. Для ее повышения необходимо использовать большее количество ступеней, а в коробках передач их заложено определенное количество.

Да еще при переходе на каждую из них происходит рывок. Поэтому возникло решение убрать ступени трансмиссии. В результате получили вариатор. Он представляет собой идеальный вариант, в котором смена скоростей происходит плавно без скачков.

Этот аппарат постепенно изменяет крутящий момент на ведомом и ведущем диске. Он начинает свое движение плавно, в отличие от других коробок передач. Авто, оснащенное им, ведет себя так, как будто на нем стоит мощный электродвигатель. Скорость машины увеличивается плавно, без постороннего шума. Из-за того, что вариатору не требуется переключения передач, авто с ним набирает скорость быстрее, чем с другими КПП.

Клиноцепной вариатор

К тому же автомобиль с вариатором намного проще в управлении. С ним под силу справиться даже начинающему автолюбителю, так как такой вид трансмиссии не реагирует на манеру вождения водителя и не способен заглохнуть. Даже при стремительном разгоне двигатель работает очень тихо, по сравнению с другими коробками. Если полностью притопить педаль газа, то произойдет молниеносное ускорение автомобиля без характерного «рычания».

Как ездить на вариаторе

Некоторым не нравиться, что мотор никак себя не проявляет при смене скорости, но это непривычно тем, кто привык ездить на автоматике или спортивных машинах, где «рёв» добавляет адреналина водителю.

Эта трансмиссия обладает большими возможностями, это подтверждает и тот факт, что до 1994 года на гонках болидов Формулы-1 ее нельзя было использовать.

Ведущие автомобильные производители наладили выпуск моделей вариаторов, создаваемых на своем предприятии, а чтобы выделить их из основной массы каждая фирма дала определенное название изобретению. Бесступенчатая КПП «Lineartronic» была разработана Subaru, «Multimatic» производит Honda, Autotronic — Mercedes-Benz, Multitronic — Audi, а «Multidrive» — Toyota. Некоторые фирмы выпустили по два варианта вариатора:

• «X-Tronic» и «Hyper» от Nissan;
• «Ecotronic» и «Durashift CVT» — творения от Ford

Чтобы автолюбителям сразу было понятно, что на машине стоит вариатор ему присвоили обозначение CVT. В ней зашифровано три слова – постоянно изменяющаяся трансмиссия (Continuously Variable Transmission).

Принцип работы вариатора и его устройство

Бесступенчатая коробка плавно изменяет крутящий момент в заданных промежутках регулирования. Это достигается за счет ее особой конструкции, которая состоит из следующих компонентов:

• вариатора;
• механизма сцепления;
• аппарата для передачи реверса;
• процессора с исполнительным устройством.

В качестве автоматического сцепления выступают разные виды устройств. Без них крутящий момент сразу же передавался бы на колёса, а так указанный узел будет отвечать за плавную передачу движения. Сцепление может быть:

• центробежным – технология «Transmatic»;
• мокрым многодисковым – представители «Multimatic» и «Multitronic»;
• электромагнитным — вариатор «Hyper»;
• гидротрансформаторным.

Последний вид применяется на большинстве авто. Он обеспечивает плавную работу двигателя без рывков и продлевает жизнь вариатору. На высоких оборотах входит в режим полного зацепления, при котором исключается проскальзывание. Но часть его мощности может уходить в нагрев. А бывают случаи, что он перегревается, об этом становиться известно по зажигающейся красной лампочке на приборной доске.

Устройство вариатора

Работа вариатора осуществляется с помощью электронного блока. Он отвечает за следующие функции:

• управление сцеплением;
• изменение передаточного отношения между валами вариатора;
• контролирование работы планетарного редуктора;
• обеспечение действия реверсивного аппарата.

К электронному блоку передается информация от множества датчиков. Поэтому его работа взаимосвязана с показателями оборотов двигателя, давления в шинах, ABS и т. д. Сбор информации фильтруется в аппарате, и он автоматически настраивается на нужное передаточное число.

Но вариаторы не могут самостоятельно производить задний ход авто, поэтому для этих целей предусмотрен планетарный редуктор. Принцип действия, которого схож с работой в автоматической коробке.

Водитель при управлении транспортом с CVT проделывает практически те же действия, что и при использовании АКПП. Но они немного упрощаются, он выбирает только режим, а остальное выполняет за него удобное устройство вариатора. Также оно позволяет повторить некоторые манипуляции, возможные в привычных КПП. Например, можно зафиксировать определенное передаточное соотношение. Некоторые водители не чувствуют разгона машины, и потому относят постоянную частоту оборотов коленвала к недостаткам аппарата, но к этому надо привыкнуть и со временем удобство бесступенчатой коробки станет очевидным.

Виды вариаторов

Существуют несколько разновидностей. Они отличаются между собой по своей конструкции.

Клиноременной механизм

Это самый распространенный агрегат. В основном он состоит из одной передачи, реже из двух. Такой вариатор имеет два шкива, которые между собой соединяются клиновидным ремнем. Один шкив ведущий, а второй ведомый. Вначале между ними закладывалась армированная резина, но затем ее заменили стальные пластины. Они способны передавать больший крутящий момент, обладают меньшим радиусом изгиба и долговечны.

Конструкция шкивов состоит из двух конусовидных половин, которые имеют уклон к оси вала. Эти конструкции при движении то отдаляются, то приближаются друг к другу. Ремень не что иное, как металлическая лента, имеющая покрытие. А также встречаются варианты, когда она состоит из тросов, они являются наиболее прочными.

Принцип работы

Принцип действия

При раздвижении шкивов лента уходит внутрь, когда они сближаются — ремень приобретает форму клина. В последнем случае радиус шкива увеличивается, а вместе с ним становиться больше и передаточное число, а в предыдущем варианте все наоборот. В промежутках между этими состояниями ремень становится прямым.

Для смещения шкивов используются пружины, а также центробежная сила, создаваемая гидравлическим приводом. Он управляется электроникой, которая способна создать оптимальные условия для бесперебойной работы мотора. Водитель выбирает режим, а она настраивает работу CVT.

За счет этого происходит увеличение его ресурса, снижение износа и уменьшение использования топлива.

Клиноцепной вариатор

Вместо ремня в такой конструкции используется цепь. Отсюда и название вида. Звено такого устройства представляет собой несколько пластинок, которые между собой объединяются цилиндрическими осями. Они обеспечивают наименьший радиус изгиба. Цепь изготовлена из высокопрочной стали, так как при работе постоянно находится в контакте с конусовидными дисками и претерпевает сильные нагрузки. Такая работа сопровождается высокими температурами, и чтобы их снизить в вариаторе предусмотрели охлаждение жидкости в принудительном порядке.

За счет использования цепи удалось уменьшить радиус изгиба, он может быть 25 мм, поэтому такой вид вариатора имеет больший диапазон передаточных чисел. Клиноцепной вид отличается от своих аналогов наибольшим КПД, но из-за этого имеет и самую высокую стоимость. Такой вариатор был впервые применен на моделях Audi.

Тороидный вид вариатора

Он не содержит ни цепи, ни ремня. Движение дисков, которые применяются вместо шкивов, происходит при помощи роликов, создающих крутящий момент между ними. Передаточное число меняется при смене положений роликов и изменением их радиусов, которые обкатывают диски. Их поворот осуществляется за счет определенных устройств.

Они способны регулировать силу прижатия роликов к дискам. В каждом таком вариаторе автомобильные фирмы применяют свои устройства. Например, компания Ниссан в своем аппарате «X — Tronic» заложила гидравлический механизм, управляемый электроникой.

Он перемещает ролики вверх и вниз на самые малые расстояния, а затем из-за сдвига они проворачиваются самостоятельно.

Принцип работы

Такой вид вариатора применяется реже всех, но за ним будущее.

Достоинства и недостатки вариатора

Любое изобретение имеет какие-то недоработки, не стал исключением и CVT. Его слабые стороны пытаются устранить, а пока они существуют, стоит о них знать:

1. Такие коробки передач не устанавливают на мощные авто, хотя уже есть несколько экземпляров именно с ними.
2. Ремонт CVT требует больших материальных затрат, и к тому же его осуществляют не на всех СТО. Очень сложно найти специалиста, который бы хорошо разбирался в устройстве данного типа.
3. Работа вариатора зависит от показаний множества датчиков, и если вдруг выйдет из строя хотя бы один из них, то это может привести к неправильной работе всей системы трансмиссии.
4. Такой аппарат требует заполнения внутренней его части специальной жидкостью, которая отличается высокой стоимостью в сравнении с аналогами, предназначенными для АКПП. А также ее уровень необходимо постоянно контролировать.
5. Трансмиссия испытывает большие нагрузки.
6. С данной коробкой передач существуют определенные ограничения по буксировке автомобилей, а также при использовании прицепов.

Неисправности вариатора

Но машина с вариатором имеет множество существенных преимуществ:

1. Удобство поездки на автомобиле с бесступенчатой КПП.
2. Плавность движения машины – стремительный разгон и торможение не вызывает рывков, как при использовании других коробок передач.
3. Стабильность показателей при достаточно продолжительном движении.
4. За счет оптимальной нагрузки на двигатель и продуманности работы автомата происходит существенная экономия топлива.
5. Уровень вредных веществ, создаваемых отработанными газами ниже, чем в автомобилях с АКПП И МКПП.
6. Безопасность езды на обледенелых дорогах, так как вариатор исключает пробуксовку колес.
7. Электронное управление работой двигателя увеличивает срок его износа, предотвращает от частых ремонтов.
8. Авто с вариатором ездит намного тише, чем с обычными коробками.

Новинки вариаторов

С каждым годом все больше автопредприятий ставят на свои модели CVT. При этом постоянно улучшая их характеристики и внедряя в агрегаты новые технологии. Одним из последних изобретений является общее детище компании Nissan и JATCO — облегченный и уменьшенный вариатор. Он выполнен в виде аппарата клиноременного типа совмещенного с новой коробкой передач. Данный вид отличается своими серьезными характеристиками:

• имеет наибольшее передаточное число. Его диапазон увеличен на двадцать процентов от обычного вариатора, поэтому он способен быстрее набирать скорость и тормозить. Это число 7.3:1. Оно выше, чем на автоматической коробке передач с семью ступенями;
• масса нового изобретения уменьшена на 13%;
• оснащен ASC. Эта система подбирает наилучшее передаточное число во время движения, при разгоне и торможении.

Вариатор фирмы JATCO

Сейчас представители компании «Porsche» подтверждают, что ведут разработки по совершенствованию вариатора. Они улучшают характеристики комфортности поездки, разгона и торможения. Увеличивают КПД и уменьшают расход топлива. Хотят сделать такой вариант бесступенчатой трансмиссии, при котором вариатор станет схож с 8-ми ступенчатой АКПП.

Стремление усовершенствовать вариатор и проводимые новые разработки его видов еще раз доказывают, что за ним будущее. Возможно, скоро он полностью заменит привычные механизированные, роботизированные и автоматизированные коробки передач. В особенности делается упор на его гибридные виды, при которых мотор будет работать в оптимальном режиме, а получаемая энергия будет сохраняться в накопителе, а затем расходоваться на движение авто.
