Как работает главный тормозной цилиндр УАЗ?

Тормозная система УАЗ буханка в схемах и пояснениях

Тормозная система УАЗ Буханка включает в себя рабочую систему и стояночную систему. В свою очередь, рабочая тормозная система включает в себя тормозные механизмы барабанного типа на каждом колесе, а также гидравлический привод. Стояночная тормозная система на УАЗ Буханке работает на трансмиссию и оснащена механическим приводом.

Схема рабочей тормозной системы

Изчить  как устроена тормозная система УАЗ Буханка схема позволяет более наглядно.

Рис.

1 Схема рабочей тормозной системы УАЗ Буханка: 1 – диск тормоза; 2 – скоба тормозного механизма колес спереди; 3 – контур передней части; 4 – главный тормозной цилиндр; 5 – бачок, оснащенный датчиком движения тормозной жидкости до аварийного уровня; 6 – усилитель с вакуумом; 7 – толкатель; 8 – педаль тормоза; 9 – выключатель света при торможении; 10 – задние тормозные колодки колес; 11 – задний цилиндр торможения колес; 12 – контур задней части; 13 – кожух полуоси моста сзади; 14 – нагрузочная пружина; 15 – регулятор давления; 16 – тросы задней части; 17 – уравнитель; 18 – центральный трос; 19 – рычаг стояночного тормоза; 20 – сигнализатор движения тормозной жидкости до аварийного уровня; 21 – выключатель сигнализатора стояночного тормоза; 22 – передняя тормозная колодка колес.

Гидропривод рабочей тормозной системы

Гидропривод рабочей тормозной системы УАЗ с 1985 года стал выпускаться с двумя отдельными ветвями, одна из которых протянута к тормозным механизмам передних колес, а вторая тянется к тормозным механизмам колес сзади. Конструкция привода включает в себя:

• главный тормозной цилиндр;
• тормозная педаль, которая соединена с цилиндром через его поршень;
• колесные цилиндры тормозных механизмов колес, как в передней, так и задней части автомобиля;
• трубопроводы и шланги, которые объединяют все цилиндры;
• педаль управления и усилители приводного усилия.

Трубопроводы, внутренняя часть главного цилиндра, а также всех колесных цилиндров содержат тормозную жидкость.

При установке на УАЗ регулятора тормозных сил и модулятора антиблокировочной системы они также помещаются в конструкцию гидропривода.

Принцип работы тормозной системы УАЗ

При нажатии на педаль тормозная система срабатывает в следующей последовательности:

1. поршень главного цилиндра перемещает жидкость в трубопроводы и колесные цилиндры;
2. в колесных цилиндрах тормозная жидкость вызывает передвижение всех поршней, в результате чего колодки тормозных механизмов приближаются к барабанам;
3. когда расстояния между колодками и барабанами не останется, выпуск жидкости из главного тормозного цилиндра прекратится;
4. при более сильном нажатии на педаль, в приводе поднимается давление жидкости и стартует торможение всех колес в один момент.

Большая сила, приложенная к педали, способствует большему давлению, вырабатываемому поршнем главного цилиндра на жидкость, а также воздействию большей силы за счет всех поршней колесного цилиндра на колодку тормозного механизма.

Это говорит о том, что одновременное срабатывание всех тормозов и регулярное соотношение между силой на тормозной педали и приводными силами тормозов создается благодаря системе функционирования гидропривода.

При ослаблении педали тормоза она за счет функционирования возвратной пружины возвращается в первоначальное положение. Кроме того, за счет пружины перемещается в первоначальное положение и поршень главного тормозного цилиндра. А стяжные пружины механизмов в свою очередь перемещают колодки от барабанов. Тормозная жидкость из колесных цилиндров по трубопроводам выталкивается в главный тормозной цилиндр.

Достоинства и недостатки гидравлического привода

Преимущества гидравлического привода:

• быстрое реагирование, обеспечиваемое внушительной жесткостью трубопроводов;
• высокий КПД, поскольку трата энергии происходит в результате переливания маловязкой жидкости из одного устройства в другое;
• не сложная конструкция;
• незначительная масса и размеры, как результат большого приводного давления;
• комфортная компоновка аппаратов привода и трубопроводов;
• шанс добиться необходимого распределения тормозных усилий среди осей автомобиля, получаемый благодаря разнице между диаметрами поршней колесных цилиндров.

Среди недостатков гидропривода можно выделить:

• нуждается в специальной тормозной жидкости с высокой температурой кипения и низкой температурой загустевания;
• угроза неполадок при разгерметизации в результате утечки жидкости при повреждении, или неисправностей при заполнении привода воздухом;
• сильное понижение КПД при малых температурах, как правило, ниже минус 30 °С.

Тормозная жидкость

Для применения в гидроприводах продаются специальные тормозные жидкости. Их производят на спиртовой, гликолевой или масляной основах. Смешивать между собой их запрещено, это может привести к ухудшению их качеств и появлению хлопьев. Тормозные жидкости, изготовленные из нефтепродуктов, разрешается использовать исключительно в гидроприводах, уплотнения и шланги которых изготовлены из маслостойкой резины. Это делается для того, чтобы предотвратить разрушение резиновых деталей.

Схема стояночного механизма

Рис.

2 Стояночный тормозная система: а – вид с тормозным барабаном; б – вид без тормозного барабана; 1 – вилка регулировки; 2 – контргайка; 3 – приводная тяга; 4 – разжимной сухарь; 5 – заглушка; 6 – приводной рычаг; 7 – винт регулировки; 8 – опора колодки; 9 – толкатель разжимного агрегата; 10 – корпус шариков; 11 – корпус разжимного агрегата; 12 – барабан тормоза; 13 – первая колодка; 14 – стяжная пружина колодок; 15 – колпак; 16 – шарик разжимного агрегата; 17 – болт; 18 – вторая колодка; 19 – щит тормоза; 20 – корпус механизма регулировки; 21 – стержень; 22 – пружина; 23 – чашка пружины.

Принцип работы стояночного механизма

Тормозной механизм стояночной системы  оборудован на раздаточной коробке и тормозит задний карданный вал Буханки. Его конструкция включает опорный диск, с установленными на нем двумя колодками, соединенными пружинами. Колодки воздействуют на тормозной барабан, который зафиксирован на центрирующем пояске фланца карданного вала.

К верхушке опорного диска присоединен корпус разжимного агрегата с толкателями, которые прикреплены к верхней части колодок. Внутри толкатели оснащены выемками, заполненными шариками, которые находятся в штоке. Внизу опорного диска установлен корпус регулировочного элемента.

В углубления корпуса помещены опоры колодок, которые способны передвигаться за счет работы сухаря и регулировочного винта.

Привод тормозного механизма включает в себя рычаг, установленный на опорном диске и подпирающего шток шариков разжимного элемента. Свободный конец рычага крепится к вилке, которая в свою очередь присоединена к тяге с помощью контргайки. Тяга привода крепится к рычагу стояночного тормоза, который установлен в кабине автомобилиста.

Кроме того, на УАЗ Буханке привод стояночной тормозной системы дополнен удлинителем, расположенным между рычагом стояночного тормоза и тормозным механизмом. Такой удлинитель представляет собой стальной трос с элементами его крепления.

Тормозная система: механика УАЗ «буханка»

Классическая «буханка»

УАЗ 3741 или 452, называемый народом «буханка», является самым знаменитым творением Ульяновского автозавода. «Буханка» запомнилась как надежный автомобиль скорой помощи, аварийной газовой службы, полиции, водоканала. У нее множество положительных качеств. Она неприхотлива в обслуживании, обладает отличной проходимостью и выносливостью.

Но при всех своих достоинствах, как и любая машина, она рано или поздно нуждается в частичном или капитальном ремонте. С этой целью необязательно обращаться в сервисные центры. Отечественный автомобиль устроен не очень сложно, и разобраться в ремонте некоторых его частей можно самостоятельно.

Тормозная система УАЗ: особенности устройства

С заменой некоторых деталей можно и потянуть, но ремонт тормозной системой отлагательств не терпит. От состояния тормозов зависит жизнь пассажиров, водителя, пешеходов и сохранность других транспортных средств.

Тормозная система УАЗ «буханка» представляет собой:

• гидравлический привод;
• рабочий тормоз;
• ручной тормоз.

Рабочий тормоз состоит из двух колодок одного размера. Каждая колодка соприкасается концами с поршнями цилиндров, а сама стоит на опорном пальце. На колесных цилиндрах имеется два отверстия. Одно — для отвода воздуха во время прокачки тормозов. Для герметичности в нем установлен клапан. Второе отверстие предназначено для вывода тормозной жидкости из приводов. Трубопроводы соединяют цилиндры со всей системой главного тормозного цилиндра и педалью тормоза.

Если у УАЗ «буханка» сравниваются схема переднего тормоза и схема заднего тормоза, то легко понять, что они одинаковые, за одним исключением. Задние тормозные колодки работают от одного цилиндра, а передние — от двух. Это объясняется тем, что передней оси требуется более работоспособная система тормозов в связи с большей нагрузкой во время торможения.

Механизм барабанного тормоза «буханки»

Тормозная система УАЗ 469, как и у УАЗ 452, барабанная. Барабаны состоят из штампованного стального диска, чугунного обода и усилителя, сваренного с диском. На УАЗ «буханка» барабаны установлены так, что до них достаточно легко добраться и при необходимости снять, чтобы поставить новые. Для этого не приходится снимать ступицы, следовательно, не будет затронута работа ступичных подшипников.

Барабаны прикреплены к ступицам тремя винтами. Расположение этих винтов дает возможность устанавливать новые барабаны в исходном положении.

Ремонт тормозной системы УАЗ 452

Прежде чем браться за ремонт тормозной системы, нужно определить, какой именно ее части требуется замена или реставрация и в каких вмешательствах нуждается весь механизм. Если при торможении слышится скрип, значит, самое время менять тормозные колодки. Эта деталь нуждается в замене чаще остальных.

Первое, что нужно сделать, — это определить, в каком колесе слышится скрип. Как только эта задача выполнена, можно приступать к демонтажу колеса. Машину нужно поднять домкратом и снять колесо с изношенной колодкой. Потом необходимо разобрать суппорт и проверить установленные на тормозах пыльники. Если они в порядке, то менять их заодно с колодками необязательно.

Извлеченные из скоб дисков направляющие зачищаются от ржавчины и грязи наждачной бумагой. После этого их необходимо смазать и установить пыльник на место. Направляющие могут застрять в скобе, потому что образовалась влага. Ее легко удалить при помощи газовой горелки. Далее приступают к монтажу нового комплекта колодок. Место, где они будут крепиться, нужно предварительно зачистить.

Следующее действие — сжатие специальным инструментом или рукояткой молотка цилиндра одного суппорта. Сильным нажатием нужно установить колодку на цилиндр. Затем вся конструкция помещается в скобу. На них монтируется суппорт для того, чтобы зафиксировать колодки максимально прочно. Резьбу болтов будет полезно смазать автомобильным маслом. Вот и все, замена тормозных колодок завершена. На два колеса уйдет не больше часа.

Замена тормозной жидкости

Далеко не все автовладельцы знают, что тормозная жидкость нуждается в замене каждые два года эксплуатации машины в умеренном режиме. Главной ошибкой зачастую является то, что многие просто доливают смазку до необходимого уровня, а не меняют ее полностью.

Каждые 60 тыс. км пробега требуется именно замена тормозной жидкости. Жидкость для тормозов автомобиля выдерживает очень серьезные нагрузки. При интенсивной езде и резких остановках диапазон температур может колебаться от 170 до 2000°С. Менять полностью ее нужно потому, что в процессе движения в жидкость попадает вода и разбавляет ее. А меньшая концентрация негативно сказывается на качестве вещества. Слишком разбавленная жидкость при кипении может заблокировать тормоза паром и в дальнейшем привести к аварийной ситуации.

В наше время автомобильные компании разработали специальное устройство, которое определяет температуру кипения тормозной жидкости. Прибор диагностирует вещество и выводит на дисплей соответствующие рекомендации. Он может показать состояние жидкости на данный момент и то, насколько необходима ее скорейшая замена. На всю процедуру требуется не больше минуты, но это освобождает автовладельцев от ненужных хлопот.

Характеристика системы АБС УАЗа

Современная «буханка» оснащена АБС

Еще одна немаловажная составляющая тормозной системы — это АБС. На современных «буханках» она тоже есть. Система создана для защиты автомобиля при аварийном торможении от блокирования колес и заносов.

Антиблокировочная система тормозов включает:

• датчики, собирающие данные о скорости вращения колеса;
• главный блок управления, который обрабатывает полученные от датчиков сведения и контролирует процесс торможения.

Для того чтобы АБС работала полноценно, нужно регулярно проверять работу всех ее частей. Наибольшего внимания требуют датчики. От них зависит работа микроконтроллера, который подает сигнал клапанам, чтобы те изменили количество подаваемой в цилиндр жидкости.

Поломка датчика может привести к проблематичной передаче сигналов в главный блок управления. Если сигнал АБС оборвался, происходит блокировка колес при торможении. Если такая проблема возникла, не следует устранять ее самостоятельно, а лучше обратиться в техцентр.

Чтобы водитель вовремя обратил внимание на выход датчика АБС из строя, автомобиль оснащен системой самодиагностики. Если датчик сломался, тянуть с его заменой не стоит. Того же отношения требует и ремонт вакуумного усилителя тормозов.

Суппорт УАЗ «буханка»

Суппорт тормозной системы тоже может нуждаться в ремонте. Все составляющие устройства постоянно испытывают негативное воздействие воды, тормозной жидкости и соли. Чтобы суппорт дольше прослужил и меньше изнашивался, его нужно регулярно смазывать специальными средствами. Использовать в этих целях нигрол или литол нельзя. Смазка должна быть термоустойчивой. Рабочий параметр вещества должен составлять не меньше 180°С. Смазка не должна растворяться в воде или тормозной жидкости. Ее основное свойство — совместимость с пластмассовыми деталями.

Вещества для смазки можно разделить на три вида.

1. Оксоль состоит из противозадирной высокотемпературной пасты. Ее применяют для смазывания скоб, металлической поверхности пластин и колодок, чтобы устранить скрипы.
2. Смазка, созданная из материалов, которые хорошо совмещаются с болтами, штифтами, поршнями.
3. Вещество универсального применения для смазывания всех движущихся деталей, как пластмассовых, так и эластических.

Силиконовая высокотемпературная смазка для суппортов

https://www.youtube.com/watch?v=jIB0mZ7Og9s

Наибольшей популярностью пользуются силиконовые высокотемпературные смазки. Автовладелец, который плохо разбирается в ассортименте, как правило, покупает вещества из третьей группы. Первое, что необходимо сделать перед началом обработки смазкой, — это проверить пылезащитный колпачок и при его неисправности заменить на новый. При обработке нельзя допускать попадания пасты на противопыльные манжеты, иначе они могут разбухнуть. Смазка наносится на детали тонким и ровным слоем.

Неисправности: последовательность действий

Неисправная тормозная система не раз была причиной серьезных дорожно-транспортных происшествий. Тот факт, что проверять состояние тормозов нужно регулярно, остается бесспорным. Все детали должны исправно работать и не иметь повреждений. Необходимо систематически проверять ход педали тормоза на УАЗ и контролировать количество тормозной жидкости.

Если педаль заметно пружинит, это означает, что в тормозном приводе присутствует воздух. Решение этой проблемы — прокачать тормоза. Сначала нужно заменить тормозную жидкость и долить ее до соответствующего уровня. В систему следует заливать полностью идентичную жидкость. Далее необходимо почистить клапаны, открыть на них резиновые колпаки и надеть резиновый шланг. Один конец шланга должен быть соединен с системой, а другой погружен в емкость с тормозной жидкостью.

Выполнять в одиночку эту работу неудобно и сложно. Помощник должен резко нажимать на педаль тормоза каждые 10 секунд, по 6-7 раз. Педаль нужно плавно опустить и в это время гаечным ключом отворачивать клапан на четверть оборота. При нажатии педали тормоза выталкиваются в емкость, а назад засасывается жидкость. Клапан полностью заворачивается, пока педаль выжата. Процесс повторяется до тех пор, пока не выйдут все пузырьки воздуха.

Следующим действием будет окончательное и плотное закрытие клапана. Затем нужно снять шланг, а колпачок надеть на прежнее место. Во время работы следует несколько раз доливать жидкость в тормозную систему. Это не должна быть жидкость из той емкости, в которую был опущен шланг, потому что она нуждается в фильтровке и отстаивании.

Таким же способом происходит удаление пузырьков воздуха из цилиндров, труб и других составляющих. Прокачивать необходимо все четыре колеса УАЗ. Система следующая: первыми прокачиваются два задних колеса, а потом — два передних.

В уходе за автомобилем и его ремонте главное — систематичность и грамотность. УАЗ «буханка» оснащен несложной тормозной системой, но ее обслуживание не стоит откладывать в долгий ящик. Хорошего автовладельца всегда отличает ухоженный автомобиль.

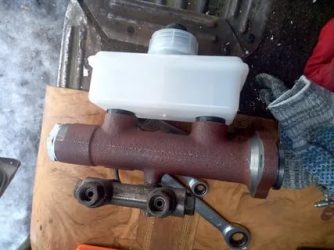

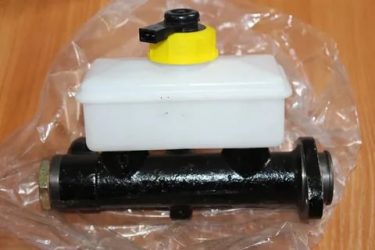

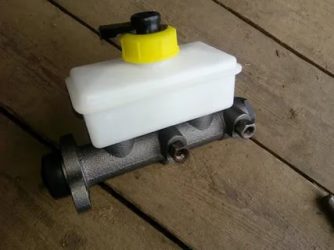

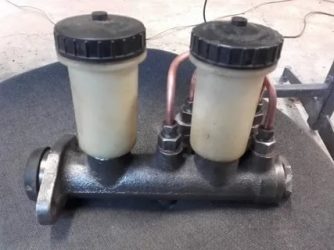

Главный тормозной цилиндр — признаки неисправности

Перед тем, как чинить тормозной цилиндр, важно понять, что неисправен именно этот механизм. Жидкостная тормозная система предусматривает наличие большого количества компонентов, каждый из которых может рано или поздно прийти в негодность. Обычно это цилиндры колес, разные трубки, барабаны, колодки, ломаются и суппорты. Как же определить, что неисправен именно тормозной цилиндр?

Найти «слабое место» просто – следует обратить пристальное внимание на педаль тормоза. Возможны как «глобальные», так и незначительные изменения в ее поведении – явная или незначительная смена хода и различные сценарии реакции при нажатии (слишком легко, слишком туго) – все это указывает на присутствие неисправности именно в ГТЦ. Систему еще можно проверить на трассе – для этого нужно разогнать машину, а потом резко затормозить. Следует также проверить части привода на предмет подтеков. При неполадках они обязательно должны иметь место.

Аварийный режим ТГЦ – «полезное» средство, которое сбивает новичков с толку

Система очень надежна. При неисправности ГТЦ машина вполне может затормозить, причем исправно. Загадка кроется в контуре под номером «2». При утечке в первом номере, механизм остановится благодаря такому приспособлению, как поршень. При утечке в контуре второго порядка он будет испытывать давление, пока не упрется в верхнюю часть корпуса.

Потом возрастет уровень давления и произойдет торможение. Это называется аварийным режимом. Конечно же, предусматривается возможность доехать до гаража или СТО, но не более того. Тем не менее, некоторые неопытные водители думают, что если авто затормозило, значит, с цилиндром все «в норме».

Это заблуждение, которое может быть очень опасным, если вовремя не принять меры.

Явные симптомы

Существует ряд специфических признаков, которые позволяют сделать окончательный вывод о том, что как раз и неисправен главный тормозной цилиндр, а, следовательно, приступить к диагностике:

• После того, как педаль тормоза нажата, остановка происходит как «замедленное кино». Причиной служит утрата герметичности манжетами поршней. Они могут трескаться и «плыть».
• Замедление происходит, только если с усилием жать на тормоз. Всему виной набухание поршневых уплотнителей.
• Тормозная педаль имеет короткий ход. Возможно перекрытие прохода между уже набухшим уплотнителем. Ввиду того, что тормозная жидкость не находит выхода, стоит перепроверить компенсационное отверстие.
• Также о «болезни цилиндра» говорят ситуации, когда тормоз активен в конце хода. При полном износе манжет жидкость просачивается за поршень и цилиндр «переспускает». Жидкость идет прямиком в расширительный бачок.
• Колодки не желают рассоединяться с барабанами и тормозными дисками, возможно нагревание. Подобное явление имеет место, когда нарушена работа поршня или перепускного отверстия. Зачастую дело в засорах.

Разнообразие вариантов

Но данные «симптомы» возможны не только при проблемах с ГТЦ. Допустим, при большом количестве воздуха возможет «провал» педали. Иной вариант – утечка тормозной жидкости, которую никогда не следует списывать со счетов. Тогда авто будет слишком плавным в своих остановках, необходимо будет вдавливать ногу, чтобы управлять им. Аналогичное явление происходит, если поломался вакуумный усилитель – имеется отсутствие герметичности на стыках шланга, либо треснула мембрана.

Заподозрить неладное можно по характерным каплям на поверхности корпуса. Если протекание имеет место, то понять причины можно благодаря разборке. Если при неполадках ГТЦ имеется малый ход педали, нужно сесть за руль и нажать ее несколько раз, завести мотор, удерживая ногой педаль тормоза. Она может провалиться до пола либо же вовсе не среагировать. Это говорит о том, что нужно разбирать цилиндр.

Возможен и подсос воздуха в системе из-за закупорки вентиляционного отверстия в крышке бачка. При перемещении жидкости в бачке может иметь место разрежение, а воздух, который проникает через манжету, компенсирует его. В результате чего страдает вся система.

Неисправности – следствия нарушения важной рабочей схемы

Часто поломки происходят из-за того, что уровень тормозной жидкости претерпевает изменения, она распределяется в механизме неравномерно. Сам по себе цилиндр предусматривает две секции, которые отвечают за торможение. Одно переднего колеса и заднего с противоположной стороны. Если авто заднеприводное, то принцип действия иной – секции отвечают за тормоза, которые расположены по осям.

ГТЦ начинает работать тогда, когда водитель нажимает на педаль тормоза. Если предусматривается вакуумный усилитель, то в системе обязательно присутствуют так называемые камеры. Их 3 – одна преобразовывает нажатие на педаль тормоза в давление. Нажатие предусматривает нагрузку на поршень секции, и тормозная жидкость давит на суппорт, который осуществляет сжатие тормозных дисков с помощью колодок.

А еще о необходимости бить тревогу говорит систематическая утечка тормозной жидкости. Это очень легко заметить путем тщательного осмотра. Проблема решается путем простого давления, определения заедания или проваливания.

Многие водители забывают, что главный цилиндр может не только изнашиваться, но и ржаветь. Причем, изнутри. Происходит это потому, что сама по себе жидкость состоит из воды и кислорода. Если тормозная жидкость утечет из первой секции, то вторая будет продолжать работать. Соответственно, проход первого поршня сквозь собственную секцию, введет второй поршень в движение, то есть даст ему необходимый уровень давления.

Но если будет протечка второй секции, то все станет иначе. Поршень в той секции, которая исправна, вовлечет в работу неисправный поршень, он будет двигаться вперед, упираясь в ограничитель и закрывать путь для выхода. В первой секции возрастет давление, а механизмы колес затормозят.

Как отремонтировать ГТЦ

• Обязательна откачка тормозной жидкости. Стоит иметь при себе шприц. При перепуске манжет, на педаль нужно надавить несколько раз, а после отсосать остатки жидкости.
• Снимается расширительный бачок.
• Сами по себе контуры можно не освобождать. Можно подставить какую-то тару, отвернуть гайку на первой трубке, отвести ее в сторону, заткнуть чем-нибудь. Сгодится обыкновенная деревянная палочка.
• Проделать то же самое со второй трубкой.
• Открутить крепление фланга тормозного цилиндра, снять его.

После проведения этих действий все зависит от индивидуальных особенностей механизма. Некоторые цилиндры сборные, следовательно, можно заменить средства уплотнения. Если же нет, то придется возиться с поршнями в сборе. Корпус нужно перед этим вымыть и продезинфицировать спиртом, пользоваться бензином нельзя.

Нужно добавить жидкости, избавиться от лишнего воздуха, привести весь механизм в последующее действие.

Бдительность и еще раз бдительность

Вовремя выявить сбои в тормозной системе, привести «железного коня» в норму достаточно просто. Главное – вовремя их заметить. И, конечно же, не думать, что если машина после длительных уговоров, все-таки затормозила, то не стоит и беспокоиться. Проверять исправность механизма автомобиля следует регулярно и тщательно. А не радоваться тому факту, что «завелась, затормозила, а значит, все в порядке».

Понравился материал? Пожалуйстаподпишитесь на мой канали просто поставьте лайк.Буду также благодарен за любой репост в соц. сети ?

Тормозная система УАЗ

Темой сегодняшней статьи будет тормозная система УАЗ 469. В представленной статье вы сможете найти как описание самой системы, а именно ее комплектацию и особенности, так и ее основные поломки и методы их решения.

Тормозная система УАЗ предоставляет возможность регулирования скорости передвижения машин, по сигналу владельца или же электронного руководства. Темой сегодняшней статьи будет тормозная система на автомобиле авто марки УАЗ 469. В представленной статье мы предоставим ответы на такие вопросы:

• Что собой представляет тормозная система авто УАЗ 469?
• Какие тормозные системы устанавливаются на авто марки УАЗ 469?
• Основные неисправности торможения на УАЗ 469.

Основная информация

Тормозная система руководит скоростью авто, его остановкой, а также удержанием ее в одном расположении при помощи силы торможения, которая возникает между дорогой и машинными колесами. Сила остановки может возникать при помощи автомобильного двигателя, механизма остановки колес авто, электронного или гидравлического замедляющего тормоза, который находится в трансмиссии. На автомобиль УАЗ 469 устанавливают сразу два типа систем торможения, таких как:

1. Рабочая тормозная система. Этот тип системы применяется на любой скорости машины для полной остановки или же снижения скорости. Причем она начинает функционировать сразу же после нажатия на педаль тормоза. Этот тип считается самым эффективным по сравнению с остальными типами.
2. Стояночная тормозная система. Является необходимой для удержания машины на протяжении определенного времени на месте. То есть, благодаря ей полностью исключается вероятность передвижения авто без ведома водителя.

В комплект с системой торможения для авто УАЗ 469 входят:

• Трубки;
• Педаль торможения;
• Привод педали торможения;
• Задние барабанные тормоза;
• Передние дисковые тормоза;
• Регулятор;
• Главный цилиндр;
• Вакуумный усилитель тормозов.

Теперь давайте рассмотрим несколько особенностей системы торможения для автомобиля марки УАЗ 469:

• Задние барабанные тормоза имеют недостаточно качественную конструкцию, по сравнению с дисковыми.
• После проведения обкатки автомобиля марки УАЗ 469, довольно часто меняется состояние системы торможения и чаще всего в худшую сторону.
• Качество деталей оставляет желать лучшего, поэтому большинство автолюбителей не ждут возникновения каких-либо поломок и заменяют некоторые комплектующие системы торможения.
• Стандартные настройки системы торможения на авто марки УАЗ 469, как правило, являются недостаточными.

Неисправности механизма торможения

Главной задачей проведения диагностики авто считается обнаружение неисправности механизма торможения УАЗ 469, а также их устранение при минимальном использовании денежных средств. Кроме того, своевременное обнаружение неисправностей системы торможения позволит вам избежать больших денежных трат, потому как вы сможете предотвратить поломку. В специализированных центрах диагностика проводится на специальном стенде, но вы и сами можете ее провести в домашних условиях. Для определения неисправности нужно внимательно относиться к своему транспортному средству. Итак, рассмотрим основные неисправности механизма торможения УАЗ 469?

• Не до конца заполняются баллоны на прицепе. Чаще всего такая неисправность возникает из-за поломки узлов руководства тормозами прицепа.
• Не до конца заполняются баллоны с воздухом 1 и 2 контуров. Причина может заключаться в засорении трубопроводов и тройного клапана, а также отсутствии зазора в тройном защитном клапане.
• Не до конца заполняются баллоны с воздухом 3 и 4 контуров. Это может быть связано с засорением трубопровода или же повреждением двойного защитного клапана.
• Попадание масла в пневматические системы. В таком случае нужно будет проверить кольца поршня, а также цилиндры компрессора.
• Медленно заполняются воздушные баллоны. В основном причина такой неисправности возникает из-за образования различных трещин и повреждений баллона.
• Очень высокое или слишком маленькое давление в баллонах с воздухом 1 и 2 контуров. В таком случае нужно провести регулировку регулятора давления, а также проверить функционирование двухстрелочного манометра.
• Неисправны запасные и стояночные тормоза. Причина неисправности может заключаться в поломке ускорительного клапана, крана аварийного растормаживания, большой ход штоков камер или неправильно установленный привод регулятора крана тормоза.
• Не работает педаль тормоза. Причиной может быть плохо отрегулированный кран тормоза, поломка клапана, ограничивающего давление, или тормозного крана, неправильно установлен привод регулятора крана торможения, а также большой ход штоков камер торможения.
• Невозможно торможение. Такая поломка может быть связана с неисправностью пневматического крана, с поломкой заслонок или электромагнитного клапана.
• Машина не снимается с запасного или стояночного тормоза. Такая неисправность может быть связана с утечкой воздуха из третьего контура, поломкой упорного подшипника энерго-аккумулятора, а также поломка атмосферного вывода ускорительного клапана.

Чаще всего причиной неполадок механизма торможения УАЗ 469 является несвоевременная замена тормозной жидкости, а это может привести к полному отказу тормозов. Ее нужно регулярно менять из-за того, что в момент использования она впитывает в себя всю влагу. Также может быть недостаточный уровень тормозной жидкости, так как она испаряется при закипании, которое происходит при остановке транспортного средства.

Вам также может понравиться

Гидравлический привод рабочих тормозов УАЗ-31512 и УАЗ-3741, вакуумный усилитель, главный тормозной цилиндр, сигнальное устройство

Гидравлический привод рабочих тормозов автомобилей семейства УАЗ-3151 и семейства УАЗ-3741 вагонной компоновки состоит из подвесной педали, вакуумного усилителя, двухкамерного главного цилиндра, сигнального устройства, трубопроводов с соединительной арматурой и колесных рабочих цилиндров.

Гидравлический привод рабочих тормозов УАЗ-31512 и УАЗ-3741, общее устройство

Педаль гидравлического привода тормозов качается на оси, закрепленной в кронштейне. Возвратная пружина постоянно удерживает педаль в исходном положении, прижимая ее к колпачку выключателя сигнала торможения, установленного на кронштейне педали.

На легковых автомобилях семейства УАЗ-3151 педаль тормоза при помощи пальца соединена с вилкой толкателя усилителя. На грузопассажирских автомобилях вагонной компоновки семейства УАЗ-3741 педаль тормоза соединена с вилкой толкателя усилителя тягой и промежуточными рычагами.

Вакуумный усилитель рабочих тормозов УАЗ-31512 и УАЗ-3741, устройство

Вакуумный усилитель служит для повышения эффективности рабочих тормозов при работающем двигателе. В корпусе усилителя, закрытом крышкой, установлены диафрагмы и крышка, разделяющие усилитель на четыре полости : две атмосферные и две вакуумные. В корпусе клапана управления установлены воздушный фильтр для очистки воздуха, поступающего в вакуумный усилитель, и толкатель с клапаном управления в сборе.

Поршень клапана фиксируется в корпусе клапана управления стопорными винтами. Между поршнем первичной камеры и корпусом клапана установлена диафрагма клапана управления, которая прижимается к седлу корпуса клапана пружиной. Диафрагмы поршня вторичной камеры и поршня вторичной камеры, и сами поршни вторичной и первичной камер усилителя связаны между собой соединителем.

При отпущенной педали тормоза диафрагмы и поршни вакуумного усилителя тормозов находятся в исходном положении под действием конической пружины. В центральном отверстии поршня первичной камеры установлены буфер и шток, воздействующие на поршни главного тормозного цилиндра.

Отверстие под шток герметизировано уплотнителем, отверстие под корпус клапана управления — уплотнителем и защищено резиновым чехлом, отверстие под соединитель герметизировано уплотнителем. В крышку вакуумного усилителя тормозов ввернут обратный клапан, на котором крепится шланг, соединяющий усилитель с впускной трубой двигателя.

Принцип работы вакуумного усилителя тормозов

Работа вакуумного усилителя тормозов основана на использовании разрежения во впускной трубе работающего двигателя. При отпущенной педали тормоза все четыре полости вакуумного усилителя сообщаются между собой через систему клапанов, давление во всех полостях усилителя одинаково. Диафрагма клапана управления прижата к седлу корпуса пружиной. Доступ атмосферного воздуха в полости усилителя закрыт.

При нажатии на педаль тормоза толкатель перемещает поршень, который перекрывает зазор между поршнем и диафрагмой клапана управления. При этом атмосферные полости усилителя разобщаются с вакуумными полостями, в последних при работающем двигателе создается разрежение.

При дальнейшем перемещении поршень отжимает диафрагму от седла корпуса, при этом открывается доступ воздуха в атмосферные полости. Сила, возникающая из-за разности давлений в полостях, перемещает корпус клапана управления, диафрагмы с поршнями, создавая дополнительное усилие на шток и поршни главного цилиндра.

При растормаживании оттяжная пружина педали тормоза возвращает толкатель в исходное положение, связь полостей с атмосферой прерывается, поршни диафрагм, диафрагмы и корпус клапана управления отжимаются возвратной пружиной и штоком в исходное положение, открывая сообщение между полостями : давление в них выравнивается.

При отказе вакуумного усилителя тормозов, на поршни главного цилиндра передается только усилие от ноги водителя. Регулировок вакуумный усилитель не требует. При отсутствии вакуумного усилителя вилка толкателя главного цилиндра на автомобилях семейства УАЗ-3151 непосредственно соединяется с педалью тормоза, а на автомобилях вагонной компоновки семейства УАЗ-3741 — с промежуточным рычагом привода.

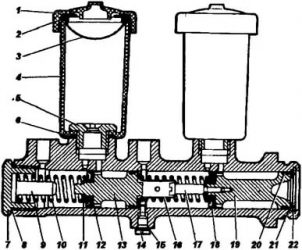

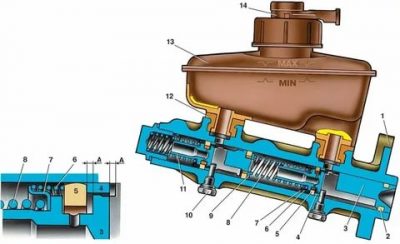

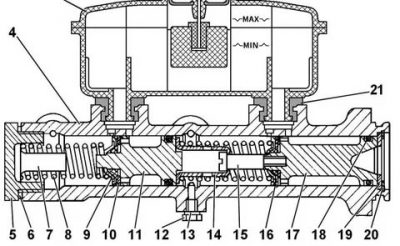

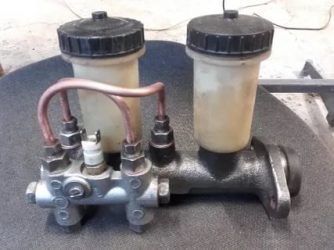

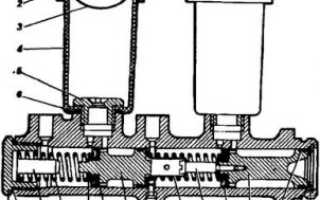

Двухкамерный главный тормозной цилиндр рабочих тормозов УАЗ-31512 и УАЗ-3741

Главный тормозной цилиндр служит для одновременного создания давления в обеих ветвях гидравлического привода рабочих тормозов при нажатии на педаль тормоза. Камеры главного цилиндра питаются тормозной жидкостью раздельно из двух бачков, установленных на корпусе цилиндра. Каждый из поршней имеет свою возвратную пружину. Взаимное положение поршней ограничивается втулкой-ограничителем и винтом.

Сигнальное устройство рабочих тормозов УАЗ-31512 и УАЗ-3741

Сигнальное устройство смонтировано в алюминиевом корпусе, в центральный канал которого вставлены два поршня: короткий и длинный. Поршни делят центральный канал на две полости, каждая из которых при помощи соответствующих трубопроводов присоединена к одной из ветвей гидравлического привода тормозов.

В кольцевую канавку длинного поршня вставлен шарик, на который опирается шток выключения сигнальной лампы, соединенный электропроводами с сигнальной лампой, расположенной на панели приборов. При нарушении любой из ветвей гидравлического привода давление в ней снижается. Соответствующее снижение давления произойдет и в той полости сигнального устройства, которая соединена с этой ветвью.

В другой полости давление сохранится неизменным. Под действием возникшей разности давлений поршни переместятся в сторону полости с меньшим давлением и выжмут шарик из кольцевой проточки длинного поршня. Шарик переместит шток выключателя, который замкнет цепь сигнальной лампы и тем самым даст знать водителю о возникшей неисправности в гидравлическом приводе рабочих тормозов.

Главный тормозной цилиндр и все,что нужно о нем знать

Гидравлическая тормозная система любого легкового автомобиля состоит из множества узлов и элементов. В этой статье мы рассмотрим устройство и принцип работы наиболее важного узла тормозной системы – главного тормозного цилиндра. Данный узел предназначен для преобразования механического усилия на педаль тормоза, в давление жидкости в системе и обеспечения эффективного замедления автомобиля. Эффективное функционирование тормозной системы обеспечивается только при условии применения специальной тормозной жидкости, которая не сжимается и имеет высокую температуру кипения.

Для обеспечения максимальной надежности системы и повышения уровня безопасности, практически на всех современных автомобилях устанавливаются двухсекционные главные цилиндры, которые делят систему на два практически независимых контура. Двухсекционный тормозной цилиндр обеспечивает полное или частичное сохранение работоспособности тормозной системы в случае потери герметичности какого-либо контура.

В автомобилях с передними ведущими колесами первый контур отвечает за функционирование переднего правого и заднего левого рабочих тормозных механизмов, а второй контур – соответственно за работу переднего левого и заднего правого. В автомобилях с классическим задним приводом первый контур отвечает за функционирование передних рабочих тормозных механизмов, второй контур – задних.

Устройство главного цилиндра

Принцип действия и устройство главного тормозного цилиндра схож с главным вальцом сцепления, учитывая, что во многих автомобилях один механизм выполняет двойную функцию. Но во многих автомобилях в тормозном вальце расположены два поршня для работы переднего и заднего или левого и правого контура, в зависимости от марки машины. Произведя разборку главного тормозного цилиндра можно увидеть такие основные запчасти:

1, 2 — Крышка бачка с прокладкой. 3 — Бачок главного тормозного цилиндра. 4 — Втулки под перепускной штуцер. 7 — Корпус бачка. 10, 28 — Возвратные пружины. 12, 26 — Внутренние манжеты. 13, 25 — Перепускные клапаны. 14 — Поршень, включающий передние тормоза. 15, 16 — Наружные манжеты переднего привода тормозов. 20, 22 — Наружные манжеты заднего привода тормозов. 24 — Поршень, отвечающий за работу задних тормозов.

Главный цилиндр: его назначение и функции

Общий вид главного тормозного цилиндра

В процессе торможения происходит непосредственное воздействие водителя на педаль тормоза, которое передается на поршни главного цилиндра. Поршни, воздействуя на тормозную жидкость, приводят в действие рабочие тормозные цилиндры. Из них, в свою очередь, выдвигаются поршни, прижимающие тормозные колодки к барабанам или дискам. Работа главного тормозного цилиндра основана на свойстве тормозной жидкости не сжиматься под действием внешних сил, а передавать давление.

Главный цилиндр выполняет следующие функции:

• передача механического усилия с педали тормоза с помощью тормозной жидкости к рабочим цилиндрам
• обеспечение эффективного торможения автомобиля

В целях повышения уровня безопасности и обеспечения максимальной надежности системы предусмотрена установка двухсекционных главных цилиндров. Каждая из секций обслуживает свой гидравлический контур. В заднеприводных автомобилях первый контур отвечает за тормоза передних колес, второй – задних. В переднеприводном автомобиле тормоза правого переднего и левого заднего колес обслуживает первый контур. Второй – отвечает за  тормоза левого переднего и правого заднего колес. Данная схема называется диагональной и получила наибольшее распространение.

Диагностика главного тормозного цилиндра

Первым признаком того, что главный цилиндр не в порядке, является низкая эффективность торможения либо слишком мягкий ход педали тормоза. Значит, пришла пора провести тщательную диагностику тормозной системы. И начать нужно с главного тормозного цилиндра.

На неисправности тормозов влияют многие факторы, и не факт, что причина кроется в главном цилиндре. Диагностика тормозов может подвести вас к необходимости проводить ремонт переднего тормозного цилиндра или ремонт заднего тормозного цилиндра. Но, как говорится, — вскрытие покажет.

Проверяем главный тормозной цилиндр

Проверка начинается с корпуса. В первую очередь проверяем следы подтекания тормозной жидкости на корпусе цилиндра, затем наличие трещин самого корпуса.

Затем переходим к проверке состояния уплотнительных элементов цилиндра. Уплотнители разбухли, значит приступаем к промывке главного тормозного цилиндра. Промывку нужно осуществлять спиртом. Виной всему является, скорее всего, неподходящая тормозная жидкость. Либо её сильное загрязнение.

Любой ремонт главного тормозного цилиндра подразумевает полную замену резино-технических изделий.

После промывки деталей они должны быть высушены сжатым воздухом. Зеркало самого цилиндра и поршни должны быть чистыми, без визуально видимых механических повреждений и ржавчины.

Герметичность главного тормозного цилиндра проверяется на стенде. Поэтому в гаражных условиях такая проверка исключена. Не допускается увеличенный зазор между поршнями и цилиндром, проверьте его в соответствие с параметрами мануала.

Признаки неисправности главного тормозного цилиндра

При выходе из строя главного тормозного цилиндра (ГТЦ) возникают различные неприятности. Например, может уменьшиться эффективность работы тормозов или они вообще могут отказать. Чтобы не допустить этого любому автовладельцу нужно разбираться в признаках неисправностей тормозной системы и знать способы их устранения.

Распространенные неисправности главного тормозного цилиндра

Для своевременного выявления неисправностей ГТЦ и ее устранения, необходимо знать их основные признаки, к которым относятся:

1. 1. Повышение износа тормозных колодок или утечка тормозной жидкости, снижающая ее уровень. Если была выявлена течь, необходимо выполнить замену неисправной детали.
   2. Уменьшение эффективности торможения (мягкость тормоза). Это связано с падением уровня тормозной жидкости или смешиванием ее с воздухом. Если торможение наоборот стало жестче, то может сломаться усилитель торможения или клапан, регулирующий вакуумный усилитель.
   3. Увеличение хода тормозной педали. Обычно это происходит, если были неправильно отрегулированы тормоза, в системе есть воздух или неисправен ГТЦ.
   4. Неравномерность торможения или сильное падение эффективности системы торможения. Первая причина связана с попаданием на тормозные колодки рабочей жидкости, другая причина обычно связана с износом тормозных дисков.

Ремонт главного цилиндра

После того как произвели снятие главного тормозного цилиндра, стоит произвести осмотр на предмет механических повреждений, если их нет, нужно разобрать его и поменять вышедшие из строя запчасти, на те, которые находятся в ремкомплекте. Произведя разбор главного тормозного цилиндра, в любом случае надлежит поменять все резиновые запчасти – манжеты и пр. Принцип разборки своими руками прост:

• предварительно закрепив его в тисках, из корпуса выкручиваем штуцеры подвода жидкости;
• отверткой снимаем стопорное кольцо;
• аккуратно разобрать и вынуть манжеты, поршни, пружины и прочие запчасти.

Очистив все составляющие и промыв их в гидравлической жидкости, требуется внимательно осмотреть внутреннее зеркало корпуса на предмет задиров и прочих повреждений. Если выявлены разбухшие манжеты, стоит поменять гидравлическую жидкость, плохое качество которой может быть причиной такого явления. Одним из табу является регулировка и ремонт регулятора давления, у которого параметры выставлены производителем, его замена производится в комплекте.

Сборка главного тормозного цилиндра производится в обратном порядке. Поменяв требующие замены запчасти: штуцер, комплект манжетов и другие на новые, возникает вопрос, как проверить главный тормозной цилиндр после сборки?Для этого существует специальный стенд, состоящий из таких узлов:

1. Клапаны прокачки.
2. Манометры.
3. Поглощающие вальцы.
4. Бачок с гидравлической жидкостью.
5. Указатель максимального смещения.
6. Механический маховик.
7. Корпус главного вальца.

Этот стенд поможет определить, правильно ли произведена сборка своими руками. После установки главного вальца на место нужно прокачать систему тормозов. Если же найдены механические повреждения на корпусе, то требуется замена главного тормозного цилиндра на новый.

Замена вальца

Как заменить главный тормозной цилиндр? Все действия производятся, как и при его ремонте. Откачать гидравлическую жидкость из бачка, отсоединить все патрубки от корпуса, сам вальц отсоединить от вакуумного усилителя или корпуса авто и от педали тормоза. Установка главного тормозного цилиндра производится в обратном порядке. Выполнив все ремонтные действия, следует прокачать тормоза. Прокачка производится по схеме: задние правое и левое колесо и после этого передние. После прокачки производится регулировка педали тормоза по высоте.

Работа системы при выходе из строя одного из контуров

Устройство двухконтурного тормозного привода

В случае утечки тормозной жидкости в одном из контуров — второй продолжит работу. Первый поршень будет перемещаться по цилиндру до контакта со вторым поршнем. Последний начнет перемещение, за счет которого произойдет срабатывание тормозов второго контура.

Если произойдет утечка во втором контуре, главный тормозной цилиндр будет работать по другой схеме. Первый клапан за счет своего движения приводит в действие второй поршень. Последний двигается беспрепятственно до достижения упором торца корпуса цилиндра. За счет этого начинает расти давление в первом контуре, и происходит торможение автомобиля.

Даже при увеличении хода педали тормоза вследствие утечки жидкости автомобиль сохранит управление. Однако торможение будет не столь эффективным.

Устройство и принцип работы главного тормозного цилиндра

Центральным элементом тормозной системы автомобиля является главный тормозной цилиндр (сокращенно ГТЦ). Он обеспечивает преобразование усилия с педали тормоза в гидравлическое давление в системе. Рассмотрим функции ГТЦ, его устройство и принцип работы. Уделим внимание и особенностям работы элемента при выходе из строя одного из его контуров.

Устройство главного тормозного цилиндра

Главный цилиндр располагается на крышке вакуумного усилителя тормозов. Конструктивная схема главного тормозного цилиндра следующая:

• корпус;
• бачок (резервуар) ГТЦ;
• поршень (2 шт.);
• возвратные пружины;
• уплотнительные манжеты.

А1,А2 – компенсационные отверстия; Б1,Б2 – перепускные отверстия; В,Г,Д,Е – полости; 1- корпус; 2- трубка; 3- соединительная втулка; 4 – бачок; 5 – защитный колпачок; 6 – датчик сигнализатора аварийного падения тормозной жидкости; 7 – упорное кольцо; 8 – наружная манжета; 9 – направляющая втулка; 10, 17 – поршни; 11 – стопорное кольцо; 12 – уплотнительное кольцо; 13 – шайба поршня; 14, 16 – манжеты; 15, 18 – упорные шайбы; 19 – пружина; 20 – пробка; 21 – болт держателя пружины; 22 – держатель пружины; 23 – пружина.

Бачок с жидкостью главного тормозного цилиндра расположен непосредственно над цилиндром и соединен с его секциями через перепускные и компенсационные отверстия. Бачок необходим для восполнения жидкости в системе тормозов в случае ее утечки или испарения. Уровень жидкости можно отслеживать визуально за счет прозрачных стенок бачка, где находятся контрольные метки.

Кроме того, за уровнем жидкости следит специальный датчик, расположенный в бачке. В том случае, когда жидкость опускается ниже установленной нормы, загорается сигнальная лампа, расположенная на панели приборов.

В корпусе ГТЦ расположены два поршня с возвратными пружинами и резиновыми уплотнительными манжетами. Манжеты нужны для уплотнения поршней в корпусе, а пружина обеспечивает возврат и удержание поршней в исходном положении. Поршни обеспечивают нужное давление тормозной жидкости.

Главный тормозной цилиндр может быть дополнительно оборудован датчиком перепада давления. Последний необходим для предупреждения водителя о неисправности в одном из контуров по причине потери герметичности. Датчик давления может располагаться как в главном тормозном цилиндре, так и в отдельном корпусе.

Принцип работы главного тормозного цилиндра

1 – тормозной бачок; 2 – вакуумный усилитель; 3 – педаль тормоза; 4 – главный тормозной цилиндр.

В момент нажатия педали тормоза шток вакуумного усилителя начинает толкать поршень первого контура. В процессе перемещения он перекрывает компенсационное отверстие, за счет чего начинает расти давление в этом контуре. Под действием давления начинает свое перемещение второй контур, давление в котором также поднимается.

Через перепускное отверстие в образовавшуюся при движении поршней пустоту попадает тормозная жидкость. Поршни перемещаются до тех пор, пока им это позволяют делать возвратная пружина и упоры в корпусе. Срабатывание тормозов происходит за счет максимального давления, создаваемого в поршнях.

После остановки автомобиля поршни возвращаются в исходное положение. При этом давление в контурах постепенно начинает соответствовать атмосферному. Разряжению в рабочих контурах препятствует тормозная жидкость, которая заполняет пустоты за поршнями. При движении поршня жидкость через перепускное отверстие возвращается в бачок.

Симптомы неисправности главного тормозного цилиндра

Проблемы, возникшие с тормозами в пути, считаются критическими и подлежат немедленному устранению. Виновником неисправности зачастую является основной цилиндр, установленный в подкапотном пространстве и жестко соединенный с педалью. Чтобы выяснить причину поломки и самостоятельно отремонтировать агрегат, необходимо знать устройство главного тормозного цилиндра (ГТЦ) и его принцип действия. В процессе диагностики нужно различать и отсеивать неполадки других элементов системы.

Как функционирует ГТЦ?

Агрегат состоит из следующих деталей:

• металлический корпус с отверстиями для подвода тормозной жидкости, штока педали и присоединения расширительного бачка;
• 2 поршня с уплотнительными резиновыми манжетами;
• 2 возвратных пружины;
• направляющие втулки;
• торцевая пробка с прокладкой.

Сверху к корпусу главного распределителя прикреплен расширительный бачок, куда уходят излишки жидкости через компенсационные отверстия. Внутри элемент разделен на 2 цилиндра с отдельными поршнями, стоящими на одной оси.

Глухой торец корпуса закрыт резьбовой пробкой, с другой стороны расположен фланец крепления к вакуумному усилителю. Шток от педали тормоза прикреплен к первому поршню. К нижним отверстиям присоединены трубки тормозных контуров – отдельно для передних и задних колес.

Принцип работы главного тормозного цилиндра выглядит так:

1. При нажатии педали оба поршня одновременно движутся вперед и толкают жидкость в трубки контуров. Под ее давлением срабатывают колесные цилиндры, сжимающие колодки на дисках.
2. Часть жидкости, не успевшая пройти в трубки, затекает в расширительную емкость через специальные перепускные отверстия.
3. Когда водитель отпускает педаль, пружины выталкивают поршни обратно, возвращая в первоначальное положение. Жидкость из трубок и бачка снова наполняет цилиндры.
4. Для компенсации расширения жидкости (например, от нагрева) предусмотрена еще пара отверстий, ведущая в расширительный бачок.

Примечание. ГТЦ действует совместно с вакуумным усилителем (на схеме не показан), помогающим давить на поршни. Это позволяет ускорить срабатывание системы и облегчить действия водителя.

Симптомы неполадок

Жидкостная система тормозов состоит из множества деталей, способных прийти в негодность: трубки, рабочие цилиндры колес, суппорты, барабаны и колодки. Характерные признаки неисправности главного тормозного цилиндра:

1. После нажатия педали автомобиль останавливается медленно. Причина – манжеты одного либо двух поршней потеряли герметичность – потрескались или «поплыли».
2. Для замедления нужно сильно давить педаль тормоза. Явление возникает из-за набухания резины поршневых уплотнителей.
3. Слишком короткий ход тормозной педали. Жидкости внутри цилиндра некуда деваться, поскольку компенсационное отверстие засорилось. Другой вариант – проход перекрыт разбухшим резиновым уплотнителем.
4. Распространенный симптом – провал педали, тормоза включаются в конце хода. Свидетельствует о полном износе манжет, в результате жидкость проникает за поршень и устремляется в расширительный бачок – цилиндр «перепускает».
5. Колодки не отпускают тормозные диски и барабаны, при движении сильно греются. Варианты: заклинил один из поршней либо засорилось перепускное отверстие.

Перечисленные признаки неисправности ГТЦ схожи с неполадками других элементов. Провал педали также случается при подпадании большого количества воздуха в трубки либо потере жидкости в одном из рабочих цилиндров. Вялое замедление и повышение силовой нагрузки на педаль часто вызывается поломкой вакуумного усилителя – трещиной мембраны или отсутствием герметичности на стыках шланга, отбирающего разрежение двигателя.

Существуют признаки, явно указывающие на работоспособность главного гидроцилиндра и неисправность прочих элементов:

• в процессе торможения машину уводит в сторону – проблема кроется в определенном контуре или колесе;
• заклинивание тормозных механизмов одного колеса;
• скрип и писк при торможении;
• нагрев дисков и колодок на одном колесе.

Если отсеять указанные симптомы, станет легче проверить главный тормозной цилиндр в условиях гаража. Сюда же относятся явные протечки тормозной жидкости и стук изношенных суппортов.

Диагностика и ремонт

Из перечисленных выше признаков нетрудно понять, что в большинстве случаев источник проблем один – резинотехнические изделия, пришедшие в негодность. Манжеты трескаются и набухают, в результате перепускают жидкость и закрывают сбросные отверстия. Отсюда рекомендация: все «резинки» тормозной системы следует менять с интервалом примерно 100 тыс. км, не дожидаясь критического износа.

Справка. Многие автомеханики высказывают мнение, что после замены манжет основной гидроцилиндр прослужит недолго. Утверждение отвечает истине, если автолюбитель приобрел дешевые запчасти низкого качества либо поставил новые уплотнительные кольца в цилиндр, где образовалась внутренняя выработка стенок.

Прежде чем проверить ГТЦ на работоспособность, убедитесь в отсутствии других неисправностей:

1. Осмотрите узлы колес с внутренней стороны на предмет протечки тормозной жидкости из рабочих цилиндров.
2. Проверьте целостность расширительного бачка и уровень жидкости в нем.
3. Заведите двигатель и на холостом ходу передавите патрубок отбора вакуума к усилителю. Если обороты двигателя заметно выросли, имеет место подсос воздуха и главный цилиндр, скорее всего, исправен.

Явный симптом, указывающий на поломку основного гидроцилиндра, – капли тормозной жидкости на корпусе. Обнаружив протекание, смело демонтируйте агрегат и разбирайте в поисках причины. Другие распространенная неполадка – перетекание жидкости сквозь уплотнители – диагностируется так:

1. Откройте крышку расширительной емкости и посадите на водительское место помощника.
2. Прислушиваясь к звукам в бачке, отдайте команду помощнику нажать педаль.
3. Если педаль идет легко, а в резервуаре слышится бульканье, туда поступает жидкость. Причина – изношенные манжеты неспособны создать давление в контурах, жидкость просачивается через неплотности и попадает в емкость.

Также на проблемы ГТЦ указывает заклинивание либо слишком малый ход педали. Сядьте за руль, нажмите ее несколько раз, и заведите мотор, удерживая педаль ногой. Если она провалилась до пола или не сдвинулась с места, разбирайте гидроцилиндр.

Чтобы произвести замену либо ремонт главного тормозного цилиндра, нужно снять агрегат с автомобиля. Работы ведутся в следующем порядке:

1. Откачайте жидкость из бачка шприцем. Если манжеты перепускают, надавите несколько раз педаль и отсосите поступившие излишки жидкости.
2. Снимите расширительный бачок.
3. Опорожнять все тормозные контуры необязательно. Подставив небольшую емкость, отверните гайку первой трубки и аккуратно отведите ее в сторону, заткнув деревянной палочкой.
4. Повторите операцию со второй трубкой, открутите крепление фланца ГТЦ и снимите агрегат.

Дальнейшие действия зависят от конструкции главного цилиндра. Если элемент полностью разбирается, поменяйте резиновые уплотнители. В противном случае придется заменить поршни в сборе. Предварительно вымойте корпус и все отверстия спиртом, использовать бензин не допускается. После сборки долейте жидкость и прокачайте тормозную систему для удаления воздуха.

системы управления, тормозная система
