Ваз 2110: замена крана печки своими силами
- 1 Кран отопителя ваз 2110

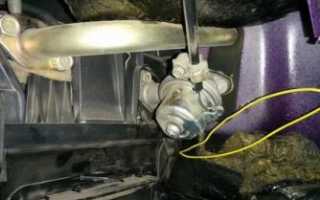

Кран печки ваз 2110
На ваз 2110 замена крана печки – дело не из легких. Оно требует знания определенных нюансов.Все-же, замена крана печки ваз 2110 может быть проведена и самостоятельно. Об этом и пойдет речь в данной статье.
Кран отопителя ваз 2110
Замена крана печки на ваз 2110
Существует вероятность того, что большинство пользователей автомобилей ВАЗ 2110 не смогут отыскать у себя в автомобиле данный кран. Он устанавливался на более ранних и вышедших недавно модификациях автомобиля, а потому, если модель приобретена не так давно, то данного механизма может и не быть в этом месте.Хотя, некоторым умельцам, удается устанавливать на свой автомобиль подобный механизм. Отопительная система является одной из тех, которая чаще всего поддается поломкам.
Эта часть автомобиля позволяет управлять транспортным средством в разных погодных условиях с повышенным комфортом.
Кран печки ваз 2110
Регулировка данного крана печки, осуществляется дистанционно. В версиях автомобилей ВАЗ 2101 – 2110 этот механизм является одним из самых часто ломающихся.После каждой поездки, необходимо постоянно наблюдать за его клапанами. Это необходимо для устранения утечек.
Как только утечки обнаруживаются, необходимо моментально заменять оборудование.
Примечание. Именно этот факт и вынудил отказаться от краника производителей Ваз 2110. Но после модернизация крана, его вновь стали устанавливать.
Читайте также:
Замена крана
Ваз 2110 кран печки
Для выполнения работ по замене данного оборудования, необходимо иметь под рукой особый инструмент.
Понадобится:
- Ключи с цифрами «10» и «7».
- Кран отопителя, новый.
После того, как каждый инструмент будет готов, необходимо сразу же приступать к его замене.
Для этой цели необходимо воспользоваться следующими методиками:
- С двигателя необходимо слить охлаждающую жидкость.
- У отопителя имеется два шланга. Они крепятся хомутами. С одного жидкость отекает, в другой поступает. Эти хомуты необходимо слегка ослабить, но не полностью откручивать.
Краны отопителя ваз
- Их необходимо отсоединить от мест крепления.
Примечание: если происходит замена крана по причине недостаточной герметизации, то, скорее всего, охлаждающая жидкость уже вся успела стечь в салон автомобиля до того, как производится ремонт. Данную проблему можно обнаружить, если под ковриком пассажирского сидения имеется лужица той самой жидкости.
Также, если в системе отсутствует охладительная жидкость, из печки будет поступать постоянно холодный поток воздуха.
Несомненным спутником утечки жидкости является присутствие специфического запаха в салоне.
- Два болта откручиваются ключом с цифрой «7».
- Снимается резиновый утеплитель.
Кран на печку ваз 2110
Примечание: болты необходимо откручивать аккуратно, так как само крепление пластмассовое и малейший сбой в резьбе, может привести к большим осложнениям.
- Снимается корпус с ящика.
- Воздуховод имеет гайку кронштейна, которую необходимо удалить. Используется гаечный ключ с цифрой «10».
Кран на печку электрический
-
Читайте также:
- Используя отвертку, необходимо отсоединить зажимы на корпусе отопителя.
- Сначала отсоединяется правый воздуховод.
Примечание: правый воздуховод имеет специфическое «тело». В случае необходимости можно его немного сложить.
- Гибкий трос имеет скобу с креплением, которое необходимо ослабить.
- Их необходимо отсоединить.
Кран на печку ваз 21102

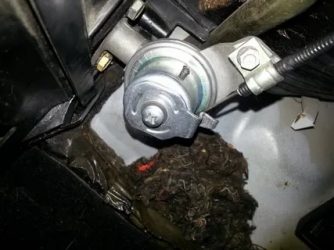

- Кран имеет крепление в виде двух гаек. Их удаляют с помощью гаечного ключа, который имеет цифру «10». Эти болты крепят кран к радиатору автомобиля.
Примечание. На некоторых автомобилях имеется бачок из пластмассы.
Он имеет крепление, которое сцеплено в закладные гайки. Здесь необходимо быть всегда аккуратным, так как нижняя гайка имеет способность выпадать.
Когда настает необходимость сборки данного приспособления, необходимо отсоединить две пружины, которые крепят корпус вентилятора печки со стороны крана.
После проделывания данной процедуры, необходимо слегка опустить корпус вниз и «наживить» гайку болтов. После чего его необходимо зажать.
Кран печки на ваз 2110 отводящий и приводящий хомуты
Сборка происходит в обратной последовательности. Необходимо учитывать замену всех резиновых, полиуретановых и прочих прокладок.
Также, необходимо использовать специальное средство для лучшего сцепления. Подойдет стандартный герметик.
Кран печки от ваз 2110 и отопитель
Последним шагом станет заливка охлаждающей жидкости в автомобиль. Как только жидкость будет залита в автомобиль, необходимо осуществить его старт.Температуру необходимо довести до 90-та градусов по шкале Цельсия. Кран открывается и проверяется на протекание жидкости.
Если нигде нет утечки, замена прошла успешно.
-
Читайте также:

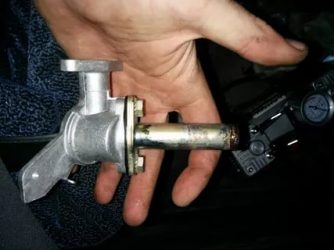

Краник на печку ваз 2110
Стоимость такого изделия, как краник печки на ваз 2110 весьма незначительна. Даже в самых отдаленных городах страны или небольших населенных пунктах, можно без особых забот отыскать подобный кран.Подробные пошаговые видео и фото по замене можно найти в сети интернет. Это же относится и к самому оборудованию.
Если вдруг все же возникает необходимость замены крана, а его нет в продаже в специализированных магазинах или СТО, всегда можно оформить заказ в сети интернет. Данный кран прибудет спустя несколько дней, в зависимости от региона.Оплату можно производить по желанию заказчика или торгового представителя.Необходимо перед началом работ подготовить и автомобиль.
Для выполнения работ необходимо установить автомобиль на ровную поверхность и укрепить его на одном месте. Также, следует произвести полную чистку автомобиля от грязи.
Идеально подойдет мойка. Необходимо следить, чтобы вода не попала в рабочие системы двигателя.Если возникают хотя бы малейшие трудности при замене данного крана, лучше обратиться к специалистам, которые за небольшую сумму выполнять данную работу.Как видим, никаких особых сложностей при замене своими руками крана не возникнет.
Желательно делать все, как того требует инструкция. Таким образом, можно будет избежать ошибок и неплохо сэкономить, ведь цена на услуги у профессионалов довольно высокая.
Замена крана отопительного устройства в автомобиле Лада Приора
О том, насколько эффективно работает печка в автомобиле, многие обладатели транспортных средств начинают задумываться только в холодное время года, когда езда в непрогреваемом из-за сломанного отопительного приспособления автомобиле становится просто некомфортной и небезопасной.
Нельзя сказать, что проблемы с отопительным прибором возникают только в определённых марках, однако, чаще всего с подобной неисправностью сталкиваются именно те водители, которые имеют такое подержанное транспортное средство, как Лада Приора. Бывают ситуации, когда печка вовсе отказывается работать или начинает функционировать не так, как нужно.
-
Читайте также:
В нижеприведённом материале рассмотрим принцип замены крана печки в авто Лада Приора.
Устройство отопительного прибора, часто встречаемые поломки
Если автомобилист по каким-то причинам решил поменять краник отопителя на Приоре, он должен предварительно разобраться в системе кондиционирования отечественного транспортного средства, что позволит узнать истинную причину того, почему агрегат не действует должным образом (перестал дуть). В той ситуации, когда отопитель начинает подавать в салон исключительно холодный воздух, а в авто не предусмотрен кондиционер, обладатель движимого имущества должен проверить несколько важных деталей конструкции. Как правило, в первую очередь, следует обратить внимание на такие элементы, как управляющий регулятор, вентилятор и краник печки.
Чтобы исключить возможность поломки остальных деталей и искать то место, где расположен краник печки Приора, придётся осмотреть вентилятор. Функционирование которого, в частности, количество оборотов, зависит от той температуры, которая находится внутри салона авто. Разница между тёплым и холодным потоком зависит от работы задвижки.
Что касается воздуха, который подаётся непосредственно в само транспортное средство, он в обязательном порядке проходит сквозь фильтрующий элемент, благодаря которому всё очищается.
Только после этого водитель авто может выбрать направление обдува посредством регулировки положения заслонок, манипулируя установкой с помощью центральной консоли.
Например, при подозрении на неработающий вентилятор, следует узнать о дееспособности его контактов. Иногда, при окислении последних, помогает не полная замена устройства, а всего лишь очищение разъёма. В том случае, если прибор работает исключительно в максимальном положении, следует проверять резистор, отвечающий за скорость вращения.
Проблема с печкой в автомобиле Лада Приора может возникать из-за сбоя электрических компонентов, в частности, из-за предохранителя F9, который, в случае неисправности, подлежит полной замене.
Ремонт и замена краника отопительного прибора
Если всё же на деле выяснилось, что печка на Приоре перестала функционировать так, как нужно, из-за неработоспособного краника, автовладельцу придётся поменять вышедший из строя элемент конструкции. Для этого рассмотрим подробный и весьма доступный пошаговый план по замене вышеуказанной детали.
Что касается необходимых инструментов, то автомобилисту понадобится только торцовая головка «на 10» и вороток. После того как всё готово, следует приступить к реализации идеи, первоначально избавив систему охлаждения силового агрегата от находящегося в нём тосола.
Затем необходимо демонтировать на Приоре вещевые ящики, в дополнение сняв багажную полку.Только осуществив всё вышеописанные действия, даже автомобилист-любитель сможет самостоятельно произвести замену крана отопителя.
Следующим шагом станет ослабление затяжки хомутов, посредством которых крепятся шланги системы отопления. Следует учесть, что все эти детали расположены непосредственно в подкапотном пространстве. Автомобилисту придётся разъединить шланги и патрубки краника печки. Перед тем как приступить к этому процессу, важно пометить расположение снимаемых патрубков. Точно таким же образом следует отсоединить шланги, которые идут от краника печки в салоне авто.
Выполнив эти действия, начинающий механик увидит ту область, где расположен краник печки Приора и сможет самостоятельно открутить обе гайки, отвечающие за крепление заменяемого элемента конструкции. Затем можно будет приступать к извлечению краника отопителя, при этом воздействуя на натяжение троса.
Необходимо в обязательном порядке снять скобу и вывести трос, который связан с рычажком крана. Только так выполненные действия помогут снять и поменять краник отопительного устройства. На этом этапе можно будет считать, что половина действий окончена.
Останется только избавиться от резиновых уплотнений и установить обратно новый краник печки в том порядке, который обратен его снятию.
Заключение
Описанные неисправности помогут понять о возможных проблемах, которые могут препятствовать нормальной работоспособности печки. Наряду с основными составляющими отопительного прибора рассмотрена инструкция, помогающая понять, как заменить краник печки без труда даже начинающему механику-любителю. Если появились проблемы с печкой Лады Приоры, лучше всего начать поиск неисправности в порядке, описанном в материале.
Моторедуктор печки ЛАДА Приора с кондиционером и без: как снять, где находится
Если у автомобиля в дороге отказал отопитель, ничего хорошего это не сулит. Ни автомобилю, ни водителю. Особенно если до дома далеко, а на улице — тридцатиградусный мороз. В такую ситуацию может попасть любой водитель, в том числе и владелец «Лады Приоры». Отопительная система в этом автомобиле реализована довольно удачно, но у неё есть одно чрезвычайно слабое место: моторедуктор. Надёжность этого устройства оставляет желать лучшего, и оно способно стать источником головной боли для водителя. Тем не менее сломанный моторедуктор вполне можно заменить своими руками. Разберёмся, как это делается.
Назначение отопительного моторедуктора на «Ладе Приоре»
Моторедуктор представляет собой устройство, состоящее из нескольких пластиковых шестерён, приводящихся в движение небольшим электрическим моторчиком. задача моторедуктора — открывать и закрывать заслонку отопителя в зависимости от положения регулятора на приборной панели.
Моторедукторы на «Приору» выполняются только в пластиковых неразборных корпусах
Пластик, из которого изготовлены шестерни, довольно быстро приходит в негодность. После чего водитель вынужден менять редуктор. Ремонту это устройство не подлежит, потому что, во-первых, найти запасные части к нему не представляется возможным, а во-вторых, вскрыть пластиковый корпус редуктора без поломки не так-то просто. Так что вариант остаётся только один: замена.
Моторедуктор на «Ладе Приоре» находится недалеко от расширительного бачка, под лобовым стеклом.
Моторедуктор на «Приоре» находится под лобовым стеклом у расширительного бачка
Он встроен в нишу на стенке моторного отсека и закрыт толстым слоем шумоизолирующего материала. Этот материал придётся снимать, так как иначе добраться до моторедуктора не получится.
Признаки и причины поломки моторедуктора
Признаков поломки моторедуктора на «Приоре» существует два. Вот они:
- при запуске отопителя из-под приборной панели раздаётся громкий скрежет или стук, который становится громче по мере увеличения оборотов отопительного вентилятора;
- невозможность отрегулировать температуру печки. Отопитель дует или только горячим воздухом, или только холодным. Положение регулятора температуры на приборной панели при этом роли не играет.
Всё вышеперечисленное происходит по вполне конкретным причинам. Вот самые распространённые из них:
- сломался один или несколько зубьев на одной из шестерён моторедуктора. Обломки зуба вращаются вместе с повреждённой шестернёй, бьют изнутри по пластиковому корпусу редуктора. В результате возникает характерный глухой скрежет или стук, который отлично слышен в кабине;Шестерни в моторедукторе «Приоры» выполнены из очень хрупкого пластика и быстро ломаются
- сгорел моторчик редуктора. Обычно это случается из-за резких скачков напряжения в бортовой сети. Например, когда в автомобиле сел аккумулятор и водитель попытался «прикуриться» от другой машины, но при этом перепутал контакты;Сгоревший моторчик моторедуктора тоже может стать причиной сбоев в работе отопителя «Приоры»
- возникли проблемы с питанием моторчика. Сам редуктор и его моторчик при этом могут быть исправны, но на моторедуктор просто не подаётся электричество. Это может происходить из-за массы причин, но самая распространённая — сгоревший предохранитель, отвечающий за питание моторедуктора.
Прежде всего следует сказать, что замена моторедуктора на «Приоре» с кондиционером и без него производится одинаково, поскольку редуктор находится довольно далеко от этого устройства. Также следует отметить, что на сегодняшний день известно несколько способов снятия моторедуктора с «Приоры».
Один из них предполагает снятие только трапеции вместе с дворниками и расширительным бачком, второй позволяет обойтись снятием одного только бачка. Но чтобы воспользоваться этими методами, водитель должен иметь большой опыт самостоятельного ремонта, в противном случае проблемы неизбежны. Поэтому ниже будет рассмотрен третий метод, с полным снятием всех необходимых деталей.
Да, он отнимет у автовладельца больше времени, однако что-то сломать при этом практически невозможно. Теперь пора определиться с инструментами. Вот что нам необходимо:
- новый моторедуктор для «Приоры»;
- 2 отвёртки — плоская и крестовая.
Последовательность работы
Сначала потребуется выполнить несколько простых подготовительных операций. Необходимо отсоединить узел дроссельной заслонки и слегка отодвинуть его в сторону.
Чтобы добраться до редуктора «Приоры», шумоизоляцию придётся снимать
Потом крестовой отвёрткой откручиваются саморезы, удерживающие шумоизолирующий материал.
- Рядом с моторедуктором имеется жгут с проводами. Он крепится на пластиковых держателях, которые открываются вручную. Жгут отводится в сторону.
Жгут проводов крепится на двух пластиковых держателях, открываемых вручную
- Теперь кронштейн тормозной педали можно аккуратно отогнуть вверх. После этого открывается доступ к саморезам, на которых держится отопитель. Их необходимо выкрутить, а сам отопитель немного выдвинуть вперёд.
Отопитель держится на трёх саморезах. Его нужно отодвинуть всего на несколько сантиметров
- Рядом с редуктором есть датчик положения отопительной заслонки. К нему подключена колодка с проводами. Она извлекается из датчика вручную.
Чтобы достать колодку на датчике заслонки, нужны очень длинные пальцы
- Доступ к редуктору отрыт полностью. С помощью плоской отвёртки необходимо аккуратно надавить на фиксатор с пружиной, так, чтобы он сместился вниз на пару сантиметров.
Чтобы открыть пружинный фиксатор, его придётся сместить вниз на пару сантиметров
- Сам моторедуктор держится на трёх саморезах, которые откручиваются с помощью крестовой отвёртки.
Моторедуктор держится всего на трёх саморезах, откручиваемых крестовой отвёрткой
- Свободный от крепежа редуктор извлекается из своей ниши, заменяется новым, после чего производится обратная сборка отопительной системы «Приоры».
Моторедуктор, освобождённый от крепежа, аккуратно извлекается из ниши
Один знакомый механик для извлечения моторедуктора пользовался весьма оригинальным приспособлением — обычной пластиковой бутылкой на полтора литра. Бутылка эта была срезана наискось так, что получилось некое подобие полукруглого совка. Эта штука аккуратно подсовывалась под моторедуктор, и только после этого откручивались крепёжные саморезы. На мой вопрос, зачем нужны такие сложности, последовал ответ: чтобы шурупы не свалились в двигатель. Присмотревшись внимательнее, я понял, что это решение имеет смысл: если откручиваемый саморез случайно упадёт в поддон двигателя, достать его оттуда будет практически нереально.
Важные моменты
Существует пара нюансов, без упоминания которых эта статья будет неполной:
- извлекать старый редуктор следует очень осторожно. Из него торчит длинный хвостовик. Если вынимать редуктор под углом, то можно повредить край отверстия для хвостовика. Если это произойдёт, установить новый редуктор будет не так-то просто. Поэтому совет: снимая редуктор, его следует тянуть в плоскости, параллельной полу;
- покупая новый редуктор в автомагазине, следует брать только оригинальный, вазовский. Да, его качество оставляет желать лучшего. Но это всё-таки лучше покупки поддельного моторедуктора, которыми сейчас буквально завален рынок запчастей. Отличить подделку можно по цене. Нормальный моторедуктор на «Приору» стоит от 700 рублей и выше. А подделка редко стоит больше 300 рублей.
Итак, замена отопительного моторедуктора не является сверхсложной задачей и вполне по силам даже водителю-новичку. Если человек хотя бы раз держал в руках отвёртку, он справится. Всё, что нужно делать — в точности следовать вышеизложенным рекомендациям.
Подписаться на наш канал в Яндекс.Дзен
- Алексей Степанов
- Распечатать
Где находится моторедуктор печки приоре. Замена или частичный ремонт заслонки печки в автомобиле лада приора
Комфортная температура в салоне Лада Приора при низких температурах поддерживается с помощью печки. При её поломке появляются шумы в работе отопителя, утрачивается возможность регулировки температуры, направления и интенсивности воздушного потока. В большинстве случаев источники проблем – моторчик или заслонка печки Лада Приора, которые выходят из строя.
Устройство отопителя на Приоре
Система отопления на Лада Приора жидкостного типа конструктивно связывается с системой охлаждения двигателя, в её состав входит:
- радиатор или теплообменник системы отопления;
- вентилятор, подающий воздух в салон;
- заслонка, регулирующая температуру воздуха;
- редуктор заслонки печки;
- заслонка распределителя потоков по дефлекторам;
- дефлекторы.
Вышедшая из строя заслонка отопителя на Приоре не закрывается полностью, поэтому теплый поток смешивается с холодным воздухом, не прогреваясь до нужной температуры и в салоне всегда прохладно и некомфортно. Чтобы устранить проблему, требуется снять, заменить или отремонтировать моторедуктор заслонки печки.
Моторедуктор заслонки отопителя 2110, установка своими руками, пошаговая инструкция
Чтобы получить к моторедуктору доступ, сначала нужно снять стеклоочистители.
Затем нужно отвинтить контактную гайку и освободить жабо, после чего откроется доступ к саморезам. Далее отвинтите 2 гайки по бокам жабо и вытащите из отсека электромотора редуктора резиновый уплотнитель.
Сначала отсоединяем трубопровод жабо заслонки, после чего откручиваем саморезы, которые удерживают термические радиаторы редуктора. Двигатель расположен в левой части редуктора заслонки, возле тормозного усилителя. Открутите в верхнем отсеке два болта.
Замена моторедуктора
Если не работает заслонка, то из отопителя дует горячим или холодным воздухом, при этом утрачивается возможность ее регулировки. В такой ситуации моторедуктор салонного отопителя подлежит замене.
Замена заслонки на Приоре начинается с поднятого капота и снятия дворников. Для этого снимаются пластмассовые крышечки и ключом на 14 откручиваются гайки, после чего они легко убираются. Далее демонтируется левое и правое жабо, сняв резиновую накладку, защитные пластмассовые колпачки и открутив шесть винтов. Затем снимается пластиковая шумоизоляция подкапотного пространства, шланг системы охлаждения, проходящий сквозь нее аккуратно отсоединяется от расширительного бачка, затем снимается сам бачок. Чтобы не сливать охлаждающую жидкость, отверстия в нем нужно заткнуть.
Для осмотра моторедуктора отопителя, снимается кронштейн крепления расширительного бачка, открутив два болта под крылом, сняв защиту над левым передним колесом. После этого демонтируется моторчик дворников и трапеция.
Теперь проводится демонтаж узла, предварительно требуется аккуратно отсоединить датчик заслонки печки и контакты электропитания. После этого устанавливаете и проверяете новую запчасть, все собираете в обратном порядке, и замена моторедуктора печки завершена.
Инструкция по замене радиатора печки
Если вам нужно поменять резистор печки или радиатор отопителя, систему в любом случае лучше будет демонтировать.
Чтобы произвести замену устройства, выполните следующие действия:
- Само отопительное устройство фиксируется на четырех или пяти гайках, в зависимости от комплектации и года выпуска авто. В этом нет ничего сложного, эти гайки необходимо выкрутить.
- Следующий шаг — самый сложный, вам необходимо демонтировать систему. Отопитель извлекается из моторного отсека под определенным углом. Желательно, чтобы на этом этапе вам кто-то помогал, поскольку снять устройство самостоятельно может быть проблематично.
- Когда устройство снято, вам необходимо будет выкрутить три самореза, фиксирующие непосредственно сам радиатор.
- Элемент просто извлекается из места установки и меняется на новый. Дальнейшие действия по сборке осуществляются в обратной последовательности.
Ремонт моторедуктора
В большинстве случаев посторонние звуки, который издает привод заслонки отопителя на Приоре, связан с растрескиванием пластмассовой шестерни. При срезании ее зубцов механизм перестает работать нормально. Заменить ее достаточно сложно, но возможно. После демонтажа редуктора освободите спрессованную пластмассовую крышку и отогните ее, затем аккуратно снимите.
Внимательно осмотрев механизм, определите, какие шестерни вышли из строя, и установите новые. Определите состояние коллектора, подшипников и щеток механизма. Подшипники смажьте силиконовой смазкой, которая не вредит другим элементам конструкции. Если после сборки система функционирует нормально, замена моторедуктора печки не потребуется.
Comments 36
Привет. Не поставил управление? А то я такой же хотел, только без кондера (простой)
Привет, нет не поставил . Сделал все по простому . Круглый год открыта заслонка подкапотная (там фильтр) кнопка на кондей и переключатель на печку . А в ноги заслонку 2 раза в год трогаю )) не стал заморачиваться с ней . На открытие печки газелевский кран .
Читать также: Gain на усилителе что это
Так крутилки от приоры? И кондей вывел на неё? Родной же отдельно стоит.
Нет) он неё ниче не ставил . Кнопка кондея и переключатель печки от гранты, спрятал в пепельницу . Открыл ее и вот кнопки )
Здравствуйте помогите пожалуйста с распиновкой разъема сауо 21703-8128020-01 от приоры, может у кого есть…
Была статья где ставили от kia rio климат на гранту, но к сожалению теперь она удалена, а вышло круто
Кран еще надо от приоры найти попробовать, тогда будет понятно, почему он закрывается, возможно управление идет другим током
да я только настроил это кран все сделал по уму, у приоры по другому будет с краном.сложнее
На приоре кондер через мозги включается из-за этого у тебя не включается
Блин замудренно в жтом блоке ((
А как будет регулироватся температура? Сам стараюсь поставить примерно такое, только с Газели Бизнес.
Короч нашел схему .начал подсоединять .у газеля кран работает только на открытие или закрытие нету среднего положения, так вот при подсоединении все работает, открывает и закрывает, но в откр.положении долго не стоит и закрывает кран автоматически, хз почему, на кондер питание не идет хотя кнопка загорается .и моторедуктор не фиксирует положение, так что мне скорей всего это не подойдет (((
А как будет регулироватся температура? Сам стараюсь поставить примерно такое, только с Газели Бизнес.
Замена крана отопителя lada priora (ваз приора)
Часто российские автолюбители, которые эксплуатируют Ладу Приору, жалуются, что плохо работает печка, в салоне транспортного средства прохладно, подмерзают боковые и лобовые стекла автомобиля. Для того, чтобы понять, почему перестала работать печка на Приоре, рассмотрим устройство всей системы обогрева на автомобилях этой модификации.
Система отопления салона Приора
Транспортное средство оснащено печкой (системой отопления) с климатическим комплексом, служащим для комфорта в ходе поездки в автомашине. Они предназначены для исключения проблем в случае похолодания или других погодных изменений. Уже никто не будет задавать вопрос, почему не работает печка в Приоре, ни водитель , ни пассажиры.
В состав климатического комплекса автомобиля причисляют:
- собственно печка (отопитель);
- вентиляторное устройство печки;
- датчик температурного режима в салонном помещении;
- корпусная часть распределителя воздуха;
- воздушные магистрали;
- дефлекторы (направляющие потока воздушных масс).
Поток воздуха из печки транслируется в корпусную часть распределителя воздуха, откуда направляется по воздушным магистралям. По воздуховодам поток устремляется к обдувным решеткам стекол лобового и бокового расположения, к направляющим потока воздушных масс в центре и сбоку приборной панели, а также в нижнюю плоскость салона к поликам на днище кузова. С приходом морозов проявляются дефекты системы отопления, самым неприятным из которых является тот, что не работает печка Лада Приора и другие неисправности.
Неисправности системы отопления автомобиля
В автомобиле Лада Приора регулятор печки не работает по причине неисправности многопозиционного переключателя или дефекта вентилятора обдува. При устранении этой неисправности, когда не работает вентилятор печки Приора, следует посмотреть блок предохранителей, который служит основным поставщиком неприятностей для работы вентиляционного устройства. Многие дефекты климатической системы автомобиля напрямую связаны с эксплуатацией системы охлаждения транспортного средства.
В случае, если вентиляторное устройство исправное, а плохо греет печка на Приоре, то дефект следует искать последовательным методом отсечения проверенных элементов. Итак, плохо работает печка на Приоре и в салоне достаточно прохладно:
Первый этап: на моторе, доведенном до оптимальной температуры, проверяем 2 патрубка, подведенных к отопителю, на предмет температурных значений. Если оба изделия горячие, то циркуляция воздушных масс отсутствует, а если один патрубок горячий, а другой холодный, то это показывает отсутствие кругооборота водного раствора в системе. Проводим диагностику крана отопителя для того, чтобы разобраться с раствором системы охлаждения (водой, тосолом).

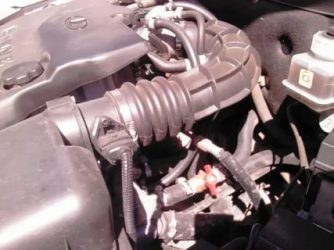

С этой целью открываем капот и переводим краник из одной позиции в другую. Если есть течь из системы обогрева, то ее надо устранить, т.к. недостаточное количество охладителя может спровоцировать ситуацию, когда из печки Приоры дует холодный воздух и в салоне становится прохладно. Если кран заржавел и не регулируется, оставить его в этой позиции можно на летнее время, когда система отопления не эксплуатируется. Ближе к холодам его требуется заменить.
Второй этап: при нахождении краника в рабочем положении и отказе печки от работы снимаем заливную пробку радиаторного резервуара и смотрим наличие жидкости-охладителя. В случае образования т.н. «пробки из воздуха» уровень охлаждающей жидкости доводим до максимального значения (иногда случается, что в Приоре из печки дует холодный воздух из-за недостатка жидкости-охладителя). После этого включаем силовую установку и резко нажимаем несколько раз педаль акселератора, что спровоцирует кругооборот охладителя и под его воздействием водяной насос выдавит пробку воздушного слоя.
Чтобы воздушные массы быстрее перемещались к выходному уровню, требуется въехать на возвышение, чтобы радиатор оказался ниже радиатора системы охлаждения. Итак, циркуляция охладителя восстановлена, 2 патрубка стали горячими, однако печка на Приоре плохо работает все равно?
Третий этап: возможно, не работают заслонки, ведь открытый рычаг на панели приборов совсем не значит, что и заслонки продублировали эту команду. Отказ заслонок может быть связан с расшатыванием креплений тяг и кранов отопителя, что блокирует их в летнем режиме нахождения.
Не будет лишним при открытом капоте проверить, работают или не работают заслонки печки Приора, а также очистить отопитель от прошлогоднего мусора и листвы. Если и после этих мероприятий по клинингу системы плохо работает или совсем не функционирует отопитель салона, то переходим непосредственно к патрубкам.
Четвертый этап: проверяем температурный режим патрубков при включенной печке. Если вентилятор находится в рабочем состоянии, два патрубка горячие, но один начинает остывать через некоторое время — необходимо менять водяной насос из-за слабой циркуляции охладителя. Некоторые автолюбители умудряются установить небольшой водяной насос под радиатор печки.
Начав тестировать систему отопления, доводим технологический процесс до конца:
- Уровень охладителя в бачке расширения должен быть между отметками «min» и «max».
- Тестируем процесс циркуляции охладителя в бачке расширения. Ее отсутствие определяется, как дефект водяного насоса или засорение охладительного комплекса.
На этом диагностика системы отопления окончена.
Где находится кран печки приора
!!!» Бортжурнал » неприятность… хочу тепла… моторедуктор !!может его просто нет заслонку рукой, пытаемся «прочувствовать» где она соприкасается с корпусом отопителя и лепим полоску сплена на это место…на всю длину заслонки…Сама заслонка…
Также покажем где находятся предохранители и реле на схеме и посвятим о назначении каждого из них и способах заменыПочему печка выключена, а горячий воздух поступает? Замена крана печки на ВАЗ LuxVAZ.Двигатель Лада Приора ВАЗ 2170 особенности конструкции.где находится масса датчиков ваз 2109 i. где установлен бензобак ауди b4 80 фото. !!!» Бортжурнал » неприятность… хочу тепла… моторедуктор
Как заменить радиатор печки приоры — ОКТАКО. Замена радиатора печки (отопителя) на Приоре своими руками — видео.Инструкция по замене крана печки на газ 3302.
Замена крана печки на ВАЗ LuxVAZ.Двигатель Лада Приора ВАЗ 2170 особенности конструкции.где находится масса датчиков ваз 2109 i. где установлен бензобак ауди b4 80 фото.
Кран печки приора где находится
Ради эксперимента поставил кран печки чтобы проверить упадет ли температура в салонеп при обдуве холодным воздухом из отопителя, ведь не секрет что переключение холодный-горячий воздух на приоре сделано посредством заслонки т. е. через радиатор отопителя постоянно циркулирует горячая о. ж.
и даже если заслонка будет абсолютно герметична салон будет прогреваться инфракрасным излучением от радиатора отопителя, сколь не значительным такой нагрев не оказался бы.
Замеров температуры естествено не делал но по субъективным ощущениям воздух стал идти немного прохладней.
Плюс ко всему переделал схему подключения радиатора отопителя путём перекидывания шланга расширительного бачка с шлангом обратки радиатора, но эта переделка для зимы подробнее тут
добавлено 8. 06. 13сделал замеры температуры, результаты меня немного удивили я предполагал что разница температур будет в пределах нескольких градусов а тут речь идет о десятках.Итак в движени при температуре за бортом 23гр на выходе отопителя 34гр при открытом кране
стоя на месте при температуре за бортом 19 с закрытым краном, на выходе отопителя 21 что можно списать на погрешность термометра, при открытии крана температура поднимается до 26, в движении температура поднимается до 30, повышение температуры в движении связано с увеличением циркуляции о. ж. через радиатор отопителя. мне думается в жару при 30 за бортом, на выходе отопителя будет около 45-50
О том, насколько эффективно работает печка в автомобиле, многие обладатели транспортных средств начинают задумываться только в холодное время года, когда езда в непрогреваемом из-за сломанного отопительного приспособления автомобиле становится просто некомфортной и небезопасной.
Нельзя сказать, что проблемы с отопительным прибором возникают только в определённых марках, однако, чаще всего с подобной неисправностью сталкиваются именно те водители, которые имеют такое подержанное транспортное средство, как Лада Приора. Бывают ситуации, когда печка вовсе отказывается работать или начинает функционировать не так, как нужно.
В нижеприведённом материале рассмотрим принцип замены крана печки в авто Лада Приора.
Где находится краник печки ваз 2110
Данная доработка позволит в зимнее время — быстрее прогревать мотор. а в летнее избавить от жары со стороны печки. Каким образом это можно сделать и рассмотрим в данной статье.
Смысл идеи таков:
Зимой Вы прогреваете мотор без полутора литров тосола из печки, тем самым увеличиваете скорость прогрева ДВС и ресурс двигателя.
Летом горячий воздух не просачивается через щели в заслонках печки и не нагревает и без того нагретый салон.
Потребуется:
- Краник печки ВАЗ 2108
- Тросик подсоса от ВАЗ 2108

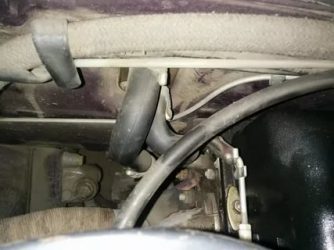

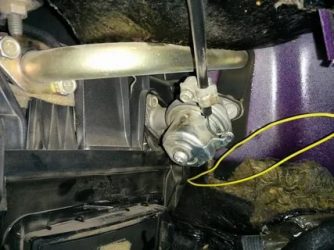

Кранчик с отпиленным не закрывающимся патрубком закрепляется двумя хомутами на любом печном шланге.

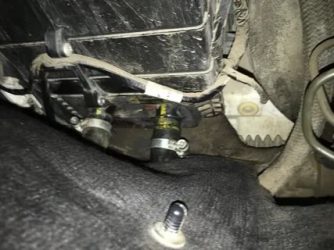

Управление краником осуществляется тросиком, который проходит в салон через отверстие для троса сцепления (указано стрелкой)
Салонная часть привода крепится на торпеду внизу

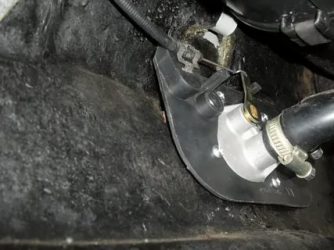

Крепится на торпеду пластиной, вырезанной по этим размерам.
Вот ещё способ от SAO
- Как этим управлять — думаю кнопкой ЭСП
- Сигнальные светодиоды положения поставить — надо менять соленоид на 5 проводной
синий — «холодно» закрытое положение
красный — «жарко» — открытое.
Замена крана печки своими руками
Каждый автомобилист должен уметь хоть в какой-то степени уметь обслуживать свою машину. Имеется в виду базовый набор знаний и умений, который поможет сэкономить деньги на автомастерских и позволит не застрять посреди дороги со сломавшейся машиной.
Владельцы ВАЗ-2110 знают не понаслышке о проблемах, которые часто возникают с отопительной системой этого автомобиля. Самым слабым местом в системе отопления ВАЗ-2110 является кран отопителя. Его замена не проходит быстро, но она вполне может быть выполнена самостоятельно.
Устанавливаем новый кран
Кран печки располагается не на всех автомобилях ВАЗ-2110. Если ваш автомобиль был выпущен недавно, то, возможно, этот элемент не был установлен. В некоторых автомобилях может присутствовать модифицированный кран печки ВАЗ-2110.
Регулирование этого устройства производится дистанционным способом, чего не скажешь о процессе замены. Каждый владелец ВАЗ-2110 должен тщательно следить за состоянием клапанов, что позволит своевременно выявлять и устранять утечки.
Основные рабочие процессы
Чтобы выполнить замену старого крана на новый, потребуется собственно новый элемент и ключи на 7 и 10. Замена крана печки осуществляется по следующей схеме:
- Сливаем охлаждающую жидкость.
- Находим на отопителе два шланга, которые закрепляются при помощи хомутов. Один служит для оттока жидкости, а другой обеспечивает её подачу. Откручивать хомуты полностью не имеет смысла, достаточно будет немного ослабить их и легко демонтировать.
- Кран отопителя ВАЗ-2110 может требовать замены из-за разгерметизации. В этом случае имеется большая вероятность вытекания охлаждающей жидкости в салон. Если такая ситуация имеет место, то под ковриком возле переднего сидения пассажира будет находиться лужа, а в салоне будет присутствовать характерный запах.
- Продолжим работу по замене крана. На этом этапе необходимо открутить пару болтов. Здесь пригодится ключ на 7. Это позволит снять уплотнитель. При откручивании болтов не помешает аккуратность и осторожность, поскольку крепление сделано из пластмассы, а на резьбе могут появляться сбои.
- С ящика снимаем корпус.
- На воздуховоде располагается гайка кронштейна, которая также подлежит демонтажу. На этом этапе понадобится ключ гаечный на 10.
Теперь вы не только знаете, где находится и как открыть краник печки на ВАЗ-2110, но и можете самостоятельно заменить его на новый. Выполняя эту работу впервые, могут возникать сложности, да и времени потребуется немного больше. Зато в дальнейшем вы уже будете знать, как разбирается отопительная система вашего автомобиля и сможете быстро устранить проблемы другого характера.
Печка 2110, устройство и ремонт системы отопления ВАЗ 2110 своими руками
Как правило, автовладельцы вспоминают о вышедшей из строя печке салона лишь после прихода холодов. Одним прекрасным прохладным утром вы пытаетесь обогреть автомобильный салон, а тепло не идет. Замерзать в автомобиле не хочется, а на СТО ехать очень дорого. Что же делать? В данном случае сэкономить ваш бюджет поможет самостоятельный ремонт системы отопления. Об этом далее в статье.
Отопление ВАЗ 2110, устройство и принцип работы печки
Система отопления автомобиля ВАЗ 2110 состоит из: блока электронного управления печки, работающего из салона, воздуховодов, которые отходят от печки, и блока отопителя, обеспечивающего обогрев салона.
Блок отопителя представлен такими элементами:
- Электродвигателем, на котором закреплен вентилятор, чтобы нагнетать горячий воздух.
- Радиатором, без которого система работать не будет. При этом, в отличие от отопителя старого образца, радиатор новой печки ВАЗ 2110 не имеет крана, который перекрывает поток антифриза (тосола) через радиатор. В результате этого, он всегда (хоть летом, хоть зимой) нагрет. Это сделано для устранения протеканий, которые не редко наблюдаются через данный кран, а также — для максимально быстрого нагрева салона при необходимости. Приточная вентиляция в летнее время идет мимо радиатора, однако некоторые автовладельцы ВАЗ 2110 при ремонте печки добавляют этот кран в систему.
- Тремя заслонками, одна из которых закрывает/открывает канал отопителя, вторая отвечает за рециркуляцию воздухозаборника, а третья, наиболее важная для салона — управляет отопителем.
- Резистором, регулирующим скорость обдува.
Все элементы заключены в блоке с дополнительными штуцерами, щитками и клапанами. Весь этот агрегат одет в корпус и расположен в подкапотном пространстве ближе к приборной панели.
Воздуховоды ВАЗ 2110, устройство и зачем они нужны
- Вентиляцию салона посредством центральных сопел.
- Воздухораспределитель отвечает за подачу тепла либо обычного воздуха с целью вентиляции.
- Для обогрева ног есть целая система, которая состоит из пяти сопел.
- На заднюю часть автомобильного салона направлены два воздуховода.
- Два боковых воздуховода отвечают за обогрев боковых стекол, а также частично салона, что обеспечивает лучшее отопление.
- Также есть 2 сопла для вентиляции.
Блок электронного управления печи
В блок электронного управления включены:
- Ручка контроллера. Данное устройство дает возможность задавать в салоне температуру, которую выдает блок печки. Ручка контроллера выставляет температуру воздуха, которая соответствует той, что за бортом, и включается посредством поворота ручки (до 30 градусов по Цельсию). Данную деталь, как правило, называют контроллером САУО.
- Датчик температуры контролирует включение печки, когда температура воздуха в салоне уменьшается на 2 градуса против заданной. Датчик имеет микровентилятор, и когда ручка управления расположена в позиции А, в блоке печки включается микромоторчик, после чего начинает работать заслонка, которая обеспечивает правильное отопление. Поэтому, перед ремонтом системы отопления, нужно проверить работу данного датчика. Он находится возле лампы отопления на потолке. Поскольку его ремонт не предусмотрен, при поломке данное устройство нужно сразу же заменить.
Вентилятор печки.
Печка 2110, чем печь нового образца отличается от старой печи
- Основное отличие новой печки от печки старого образца — в конструкции радиатора. Поэтому, если при осуществлении ремонта системы отопления вы решите установить радиатор нового образца, следует учесть некоторые нюансы.
- Помимо этого, контроллер САУО также имеет определенные отличия.
Так, 4 и 5 позиционные контролеры, выпущенные до осени 2003 года, уже убрали с производства и они не подойдут на новые модели отопителя.
- Также отличаются микроредукторы, выпущенные до сентября 2003 года.
Главное отличие — резисторы, поэтому необходимо обратить внимание на то, взаимозаменяем ли резистор в купленной вами модели ММР.
Резистор печки
Причины неисправности печи
- Не регулируется температура печки. Причину нужно искать в блоке управления либо в заслонке.
- Не работает потолочный датчик.
- Печка не работает, в салон поступает лишь холодный воздух.
- Плохо поступает горячий воздух к боковым стеклам и/или к ногам.
- Уровень охлаждающей жидкости падает, что может происходить как явно (когда течет с патрубков или радиатора), так и скрытно.
- Печка работает, однако сильно шумит.
Если не регулируется температура причины и как устранить
Если отрегулировать температуру воздуха, который поступает в салон, не удается, возможно, неисправность кроется в датчике температуры, расположенном на потолке, возле плафона. Для его проверки, поверните регулятор до упора вправо, после чего поднесите руки к потоку воздуха, который поступает из системы отопления. Если тепло идет вне зависимости от того, в каком положении регулятор (в красной части), то дело не в датчике. Но, если воздух идет лишь в том случае, когда регулятор расположен в позиции максимального нагрева, его необходимо заменить (либо требует замены сам регулятор).
Также нужно проверить состояние заслонки. К ней подбираются посредством отсека мотора — нужно снять центральные дефлекторы и сдвинуть рукой заслонку. Если приходится ее снимать, лучше заменить пластиковую, которая идет штатно, на алюминиевую, поскольку она не так быстро зависает и деформируется.
Отопитель неисправен, причины и как устранить
Если отопитель «износился», его необходимо заменить. В таком случае мастера рекомендуют следующие модели: «2112-01» и «2112-02». Они идеально подходят для автомобиля ВАЗ 2110 и отличаются тем, что в комплектацию второго входит воздушный фильтр.
Моторедуктор неисправен, как заменить моторедуктор, пошаговая инструкция
- Демонтируем дворники.
- Снимаем жабо.
- С помощью короткой крестовой отвертки откручиваем три самореза, которые крепят редуктор.
- Отстегиваем провода.
- Ставим новый моторедуктор на место старого, для чего следует попросить помощника переключать положения регулятора, пока вы монтируете данную деталь.
- Устанавливаем жабо и дворники обратно.
Доработка ВАЗ 2110, модернизация воздушного потока, если горячий воздух плохо поступает на боковые стекла и ноги, пошагово
Такая проблема довольно распространена на автомобилях ВАЗ 2110 — к стеклам и ногам плохо поступает тепло, хотя с отопителя оно идет нормально.
Решение данной проблемы лишь в модернизации воздуховодов и, помимо этого, в устранении щелей в каналах и самом салоне. Хотя данная работа довольно сложная, если осуществить ее качественно, можно на многие годы забыть о замерзших боковых стеклах и ногах. Конечно, при условии, что сам отопитель исправен.
Помимо этого, многие монтируют предпусковые обогреватели, что дает возможность быстрее прогреть салон автомобиля.
Советы профи: правила пользования отопителем, чтобы он служил долго
- Регулярно проверяйте уровень охлаждающей жидкости.
- Используйте лишь качественную охлаждающую жидкость.
- Следите за датчиком температуры тосола — не доводите до того, чтобы стрелка находилась на красном секторе.
- Никогда не используйте воду, так как ее температура кипения ниже, чем у тосола. Кроме того, вода приводит к быстрой коррозии элементов системы охлаждения.
