Для чего нужен датчик положения распредвала?

Как выбрать датчик фаз

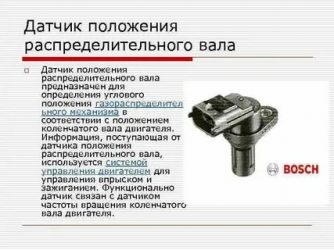

Датчик фаз, иначе называемый датчиком положения распредвала (сокр. ДФ и ДПРВ соответственно) или CMP – это один из важнейших элементов системы управления двигателем, использующим дизельное или бензиновое топливо. Именно этот датчик отвечает за учет положения ГРМ электроникой и позволяет другим управляющим элементам следить за работой всей системы.

Функционально датчик связан с ДПКВ (датчиком положения коленвала), особенности которого были описаны в данном материале. Работая в тандеме, эти датчики отправляют данные блоку управления, которые дает импульсы и на впрыск топлива, и на работу зажигания в каждом из цилиндров двигателя.

Об устройстве датчика фаз, его неисправностях и особенностях выбора – в материале Avto.pro.

Подробнее об устройстве

На данный момент наибольшее распространение имеют датчики, работа которых основана на эффекте Холла. Суть этого эффекта в том, что в полупроводниковой пластине, к которой подведен источник тока, возникают разности потенциалов при перемещении этой пластины в магнитном поле.

Устроен датчик Холла довольно просто: ко всем сторонам квадратной или же прямоугольной пластинке из полупроводника подключаются контакты – пара входных для постоянного тока и пара выходных для снятия сигналов. Это и есть основа датчика, тем временем как корпус, крепежные элементы, магниты и прочее – лишь дополнительные элементы. Пластину из полупроводника сегодня изготавливают в виде микросхемы.

Однако микросхема со смежными элементами может быть реализована двумя способами. Различают такие датчики фаз:

• Стержневые (обычно их называют торцевыми);
• Щелевые.

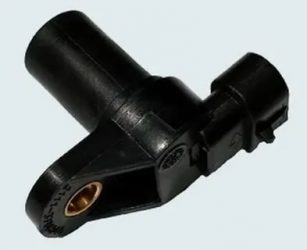

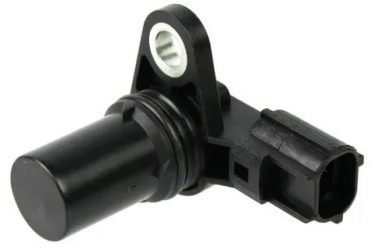

Стержневой датчик, как несложно догадаться, имеет форму цилиндра или стержня. Прямо напротив его торца проходит репер, он же отметчик / металлический штырь / зубец распределительного вала. Чувствительный элемент такого датчика фаз расположен на торце, а над ним находится постоянный магнит и т.н. магнитопроводы. Датчик регистрирует, когда и с какой частотой репер проходит мимо его чувствительно части.

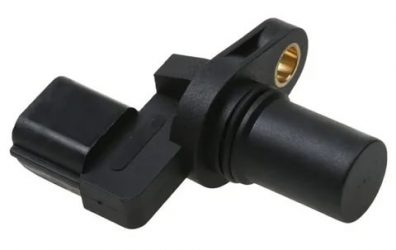

Не менее распространенным является щелевой датчик. Форма основной его части напоминает букву П. В разрез основной части датчика и проходит репер распределительного вала. При этом корпус датчика условно разделен на 2 половины. В одной из них находится постоянный магнит, а вот во второй расположен чувствительный элемент. Обе половины связаны магнитопроводами специальной формы.

Подробнее о работе датчика

Датчик фаз автомобильного распредвала не может нормально работать без задающего диска, который установлен на этом самом валу. Диск имеет т.н. репер, иначе называемый отметчиком. Внешне он напоминает самый обычный штырь, хотя иногда он может иметь и другую форму.

По ходу работы автомобильного двигателя репер проходит прямо перед датчиком, тем самым замыкая магнитные линии, которые выходят из его корпуса. Как результат, параметры магнитного поля меняются, что регистрируется чувствительным элементом.

Важно понимать, что датчик Холла не только реагирует на изменение магнитного поля, но и формирует электрический импульс. Он изменяется преобразователем и подается электронному блоку управления.

Задающие диски щелевых и стержневых датчиков имеют различную геометрию. Для щелевых датчиков это диск с т.н. воздушным зазором. Как только диск проходит через зазор, датчик формирует импульс. Для стержневых датчиков это диск с короткими реперами или же зубцами. Как только репер или зубец проходит мимо датчика, он формирует сигнал. Теперь разберемся с тем, как функционирует датчик фаз при включении двигателя. Вот самые важные моменты:

1. Изначально датчик и задающий диск установлены так, что импульс формируется при прохождении первого цилиндра и далее;
2. В определенный момент в работы включится датчик положения коленвала – пара датчиков дадут импульсы ЭБУ и он даст команду на впрыск и зажигание топливной смеси;
3. В дизельных двигателях датчик фаз отслеживает положение поршней каждого из цилиндров по-отдельности. Для этого изменяется геометрия задающего диска – его дополняют новыми элементами и реперами разной длины.

Датчик фаз позволяет отследить начало цикла работы двигателя, постоянно формируя одиночные импульсные сигналы, которые и получает ЭБУ. По факту это интегральный датчик – он объединяет в одном корпусе чувствительный элемент со и вторичным преобразователем. Выход датчика из строя сказывается может сильно сказаться на работе двигателя. Как читатель наверняка знает, работа современных двигателей регулируется ЭБУ, который получает сигналы от множества датчиков – стоит одному из них выйти из строя, как вся система начнет работать в анормальном режиме.

Неисправности датчика фаз

К несчастью, визуально определить неисправность самого ДФ не получится. Для диагностики требуется специфическое оборудование, хотя зачастую неисправность можно выявить по ходу проведения обычной компьютерной диагностики. Отметим, что некоторые проверки может произвести и рядовой автолюбитель. Для этого ему понадобится мультиметр или универсальный адаптер. Последние редко появляются в продаже в обычных магазинах, так что рекомендуем поисках их в интернет-магазинах или ограничиться использованием мультиметра. О том, что датчик фаз нуждается в замене, будет сигнализировать:

• Загоревшийся “Check Engine” на приборной панели;
• Аварийный режим работы блока ЭСУД;
• Повышенный расход горючего;
• Нестабильная работа двигателя, в особенности на скоростях выше 60 км/ч.

Часто автолюбители сталкиваются и с тем, что двигатель автомобиля сильно теряет в мощности. Иногда мотор и вовсе глохнет. Еще одна специфическая неисправность: проблема с работой автоматической трансмиссии при неисправном ДФ. На самом деле все перечисленное может указывать на поломку другого элемента электрической системы, однако если неисправен именно датчик фаз, то проблемы могут на время уйти, если заглушить двигатель и снова запустить. Заметьте: проблемы уйдут только на время. В ходе компьютерной диагностики можно получить такие коды ошибок:

• P0340 – сигнала с датчика не доходит до ЭБУ;
• P0341 – фаза газораспределения подобрана неверно;
• P0342 – с датчика поступает сигнал низкого уровня;
• P0343 – обратная ситуация: уровень сигнала слишком высокий;
• P0344 – сигнал от датчика поступает с прерываниями;
• P0365 – цепь установленного ДПРВ оборвана (отсутствует сигнал).

Как показывает практика, чаще всего проблемы с датчиком фаз вызваны нарушением целостности проводки. Микросхема устройства может похвастать высокой живучестью, хотя со временем выходит из строя и она. По словам специалистов, датчик положения распредвала служит около 100 тысяч километров. Однако мы не советуем принимать эту цифру за истину – устройство может прослужить как намного дольше, так и, напротив, меньше. Проблемы его работе скорее всего будут вызваны:

• Замыканием сигнала провода на «массу»;
• Обрывом сигнального провода;
• Неверным подключением питающих проводов;
• Неисправностью ВВ-проводки;
• Накоплением жидкости в соединителе датчика;
• Большим или же, напротив, малым зазором между устройством и отметчиком;
• Попаданием металлической стружки на корпус устройства;
• Торцевым биением шестерни распредвала;
• Обрывом оболочки жгута или отдельных проводов;
• Неисправностью ЭБУ.

Как уже и было указано, чаще всего ДФ выходит из строя по причине нарушения целостности проводки. Не менее распространенной проблемой является попадание влаги в соединитель, окисление контактов и нарушение целостности изоляции. Как результат, цепь обрывается или же замыкается. Все эти неисправности вполне может диагностировать и рядовой автолюбителей. Давайте разберемся.

Проверка ДПРВ

Проверка работоспособности датчиков, работа которых базируется на эффекте Холла, почти всегда идентична. Автолюбители понадобятся устройство, способное замерить постоянное напряжение между выводами таких датчиков. Сам датчик фаз обычно расположен рядом с головкой блока цилиндров. Как правило, на тот же месте, где в карбюраторных и ранних инжекторных автомобилях находится трамблер. Вот что нужно сделать:

1. Проверить, подведен ли жгут т.н. сигнальных проводов. Должен подводить +12-волтовый проводом и «масса»;
2. Если с питанием все в порядке, то теперь нужно завести двигатель и проверить, действуют ли электрические импульсы на сигнальном проводе;
3. Проверить соединитель. От датчика отсоединить штекер и осмотреть вилку с розеткой. Устройство нужно просушить и, опционально, очистить от загрязнителей и окислов;
4. Проверить состояние изоляции. Замерьте сопротивление – оно должно попадать в диапазон 0.5 – 1.0 kΩ. В некоторых датчиках сопротивление изоляции будет большим (его значение приведено в мануале к авто).

Наиболее простой способ проверки работоспособности датчиков Холла выглядит так: подсоединить имеющееся у вас измерительное устройство к выводам датчика, перевести его в режим измерения постоянного напряжения, после чего включить зажигание. Между «массами» не должно быть напряжения, тем временем как между контактом питания устройства и общей «массой» установленное напряжение должно составить 10-12 V. Заметим, что для проверки нужно взять небольшой металлический предмет, который нужно перемещать прямо возле корпуса датчика. Если показатели напряжения на мультиметре не будут меняться, датчик фаз работоспособен.

Как найти и установить новый датчик

Найти датчик положения распредвала не так уж сложно. Сразу отметим, что эти датчики обычно не являются взаимозаменяемыми, так что допускать ошибку при поиске нельзя. Из положительных моментов: новое устройство можно легко установить самостоятельно, так что обращаться за помощью к работникам СТО не придется. А вот чтобы найти сам датчик, можно руководствоваться:

• VIN-кодом транспорта;
• Артикулом имеющегося датчика;
• Полными данные об автомобиле.

На Avto.pro отлично реализована система поиска запчастей по данным автомобиля. Имеется также полнотекстовый поиск, который позволяет искать запчасти по конкретным формулировкам. Например, «бампер Mazda 3». В случае датчика фаз мы все же рекомендуем вести ручной поиск в электронном каталоге.

Это довольно просто, так как автолюбитель будет двигаться по древовидному каталогу, выбирая сначала марку, затем модель автомобиля, а уже потом категорию запчасти. Важно указать, для какого двигателя подбирается датчик фаз.

В конце поиска автолюбитель также получит список артикулов датчиков, которые совместимы с система его транспортного средства – в случае необходимости их можно использовать для ведения поиска в других магазинах.

При поиске элементов автомобильной электроники стоит руководствоваться не только ее совместимостью с вашим транспортным средством, но еще и тем, кто эту электронику производит. Беспроигрышный вариантов два: покупка оригинала или покупка запчасти от поставщика на конвейеры автоконцернов (тот же оригинал, но под именем собственного бренда производителя). Стоит обратить внимание на датчики фаз таких компаний:

Установить новый датчик фаз легко. Необходимо снять «-» с аккумулятора, добраться до датчика, снять его фишку и выкрутить его крепеж с помощью торцевого ключа. Вытащив старый датчик, установить на посадочное место новое устройство. Рекомендуем также заменить резиновый уплотнитель датчика на новый (если он есть в комплекте нового устройства) и измерить монтажный зазор между датчиком и отметчиком. Ширина зазора должна попасть в диапазон 0.5 – 1.2 мм. После этого нужно закрутить крепежный элемент и подсоединить фишку – новый датчик готов к работе.

Вывод

Датчик фаз имеет довольно большой эксплуатационный ресурс, так что выходит из строя не очень часто. Если это происходит, то в большинстве случаев поломка вызвана нарушением целостности проводки, изоляции, а также окислением контактов. В более редких случаях чистка контактов и замена проводов не дает ощутимого результата – менять приходится весь датчик. Найти его довольно просто, а с учетом того, что он есть и в ассортименте фирм-упаковщиков и сторонних производителей, покупка и замена не будет стоить больших денег.

Неисправность датчика фаз: признаки, причины, как определить

Неисправность датчика фаз, который еще называют датчик положения распределительного вала, приводит к тому, что двигатель начинает работать в попарно-параллельном режиме подачи топлива. То есть, каждая форсунка срабатывает в два раза чаще. Из-за этого происходит увеличение расхода топлива, увеличивается токсичность выхлопных газов, а также возникают проблемы с самодиагностикой. Более серьезнейших проблем неисправность датчика не вызывает, но при выходе из строя с заменой не затягивают.

Для чего нужен датчик фаз

Чтобы разобраться с возможными неисправностями датчика фаз, имеет смысл вкратце остановиться на вопросе о том, что он собой представляет, а также на принципе его устройства.

Так, основная функция датчика фаз (или сокращенно — ДФ) заключается в том, что определять положение газораспределительного механизма в конкретный момент времени. В свою очередь это необходимо для того, чтобы электронный блок управления двигателем (ЭБУ) давал команду на впрыск топлива в определенный момент времени. В частности, датчик фаз определяет положение первого цилиндра. Также синхронизируется зажигание. Датчик фаз работает в паре с датчиком положения коленчатого вала.

Датчики фаз используются на двигателях с распределенным фазированным впрыском. Также их используют на двигателях, где применяется система изменения фаз газораспределения. В этом случае зачастую используют отдельные датчики для распределительных валов, управляющих впускными и выпускными клапанами.

Работа современных датчиков фаз основывается на применении физического явления, известного под названием эффект Холла. Он заключается в том, что в полупроводниковой пластине, по которой протекает электрический ток, при ее перемещении в магнитном поле возникает разность потенциалов (напряжение). В корпус датчика помещают постоянный магнит.

На практике это реализуется в виде прямоугольной пластины из полупроводникового материала, к четырем сторонам которой подключаются контакты — два входных и два выходных. По первым подается напряжение, а со вторых снимается сигнал.

Все это происходит на основе команд, поступающих от электронного блока управления в конкретный момент времени

Существует два типа разновидностей датчиков фаз — щелевые и торцевые. Они имеют разную форму, однако работают по одному и тому же принципу. Так, на поверхности распределительного вала имеется отметчик (другое название — репер), и в процессе его вращения магнит, входящий в конструкцию датчика, фиксирует его прохождение.

В корпус датчика встроена система (вторичный преобразователь), преобразующая полученный сигнал в информацию, «понятную» для электронного блока управления. Торцевые датчики имеют такую конструкцию, когда на их торце имеется постоянный магнит, который и “видит” прохождение репера возле датчика. В щелевых же датчиках подразумевается использование формы буквы “П”.

И соответствующий репер на диске распределительного проходит между двумя плоскостями корпуса щелевого датчика положения фаз.

В инжекторных бензиновых двигателях задающий диск и датчик фазы настраиваются таким образом, что импульс от датчика формируется и передается на ЭБУ в момент прохождения первым цилиндром его верхней мертвой точки. Таким образом обеспечивается синхронизация подачи топлива и момент подачи искры для воспламенения топливовоздушной смеси. Очевидно, что датчик фаз оказывает непосредственное влияние на работу двигателя в целом.

Признаки неисправности датчика фаз

При полном или частичном выходе датчика фаз из строя электронный блок управления в принудительном порядке переводит двигатель в режим парафазного впрыска топлива. Это означает, что момент впрыска топлива выполняется по показаниям датчика коленчатого вала. В результате этого каждая топливная форсунка выполняет впрыск топлива в два раза чаще. Таким образом обеспечивается гарантия того, что в каждом цилиндре будет образовываться топливовоздушная смесь. Однако она образовывается не в самый оптимальный момент, что приводит к падению мощности двигателя, а также перерасходу топлива (пускай и небольшому, хотя это зависит от конкретной модели двигателя).

Симптомами неисправности датчика фаз является:

• увеличивается расход топлива;
• повышается токсичность выхлопных газов, будет ощущаться в запахе выхлопных газов, особенно если выбит катализатор;
• двигатель начинает работать неустойчиво, заметнее всего на малых (холостых) оборотах;
• снижается динамика разгона автомобиля, а также мощность его двигателя;
• на приборной панели активируется сигнальная лампа Check Engine, а при сканировании ошибок их номера будут связаны с датчиком фаз, например, ошибка p0340;
• в момент запуска двигателя в 3…4 секунд стартер крутит двигатель «в холостую», после чего мотор запускается (обусловлено это тем, что на первых секундах электронный блок управления не получает никакой информации от датчика, после чего автоматически переходит в аварийный режим, основываясь на данных, поступающих от датчика положения коленчатого вала).

Кроме вышеперечисленных признаков, часто при выходе датчика фаз из строя возникают проблемы с системой самодиагностики автомобиля. В частности, в момент запуска водитель вынужден крутить стартером несколько больше времени, нежели обычно (как правило, 6…10 секунд, в зависимости от модели машины и установленного на ней двигателя). А в это время происходит самодиагностика электронного блока управления, что приводит к формированию соответствующих ошибок и переводу двигателя в аварийный режим работы.

Неисправности датчика фаз на авто с ГБО

Отмечается, что при работе двигателя на бензине или дизельном топливе описанные выше неприятные симптомы проявляются не так остро, поэтому зачастую многие автолюбители длительное время используют автомобили с неисправным датчиком фаз. Однако, если ваш автомобиль оборудован газобаллонным оборудованием от четвертого поколения и выше (где используется собственная «умная» электроника), то двигатель будет работать с перебоями, и комфорт от вождения машины резко снизится.

В частности, значительно возрастет расход топлива, топливовоздушная смесь может быть обедненной или, наоборот, обогащенной, значительно снизится мощность и динамика двигателя. Все это происходит из-за рассогласованности работы программного обеспечения электронного блока управления двигателем и блоком управления ГБО. Соответственно, при использовании газобаллонного оборудования датчик фаз нужно менять сразу же после выявления его поломки. Использование машины с выведенным из строя датчиком положения распределительного вала вредно в данном случае не только для двигателя, но и непосредственно для газобаллонного оборудования и его управляющей системы.

Причины неисправности

Основной причиной неисправности датчика фаз является его естественный износ, который происходит со временем для любой детали. В частности, из-за воздействия высокой температуры от двигателя и постоянной вибрации в корпусе датчика повреждаются его контакты, может размагнититься постоянный магнит, повредиться сам корпус.

Другой главной причиной — проблемы с проводкой датчика. В частности, питающие/сигнальные провода могут быть оборванными, из-за чего на датчик фаз не подается напряжение питания, либо с него не приходит сигнал по сигнальному проводу. Также возможен вариант поломки механического крепления на «фишке» (так называемое «ухо»). Реже возможен выход из строя предохранителя, отвечающего, в том числе за питание датчика фаз (у каждой конкретной машины он будет зависеть от полной электросхемы автомобиля).

Как проверить датчик фаз

Проверка работоспособности датчика фаз двигателя внутреннего сгорания выполняется при помощи диагностического прибора, а также при помощи электронного мультиметра, способного работать в режиме измерения постоянного напряжения. Пример проверки обсудим для датчиков фаз автомобиля ВАЗ-2114. На моделях с 16-ти клапанным двигателем устанавливается датчик модели 21120-3706040, а на 8-ми клапанные — 21110-3706040.

В первую очередь перед диагностикой датчики необходимо демонтировать с их посадочного места. После этого нужно произвести визуальный осмотр корпуса ДФ, а также его контактов и контактной колодки. В случае, если на контактах присутствует грязь и/или мусор — от него необходимо избавиться при помощи спирта либо бензина.

Для проверки датчика 8-ми клапанного мотора 21110-3706040 его необходимо подключить к аккумуляторной батарее и электронному мультиметру по приведенной на рисунке схеме.

Далее алгоритм проверки будет следующим:

• Выставить питающее напряжение на уровне +13,5±0,5 Вольт (для питания можно воспользоваться обычным автомобильным аккумулятором).
• При этом напряжение между сигнальным проводом и «массой» должно составлять не менее 90% от питающего (то есть, 0,9V). Если оно ниже, а тем более равно или близко к нулю, значит, датчик неисправен.
• Поднести к торцу датчика (которым он направлен к реперу распредвала) стальную пластину.
• Если датчик исправен, то напряжение между сигнальным проводом и «массой» должно быть не более 0,4 Вольт. Если больше — значит, датчик неисправен.
• Убрать стальную пластину от торца датчика, напряжение на сигнальном проводе опять должно вернуться к исходным 90% от питающего напряжения.

Для проверки датчика фаз 16-ти клапанного двигателя 21120-3706040 его необходимо подключить к блоку питания и мультиметру по приведенной на втором рисунке схеме.

Для проверки соответствующего датчика фаз вам понадобится металлическая деталь размером шириной не менее 20 мм, длиной не менее 80 мм и толщиной 0,5 мм. Алгоритм проверки будет похожим, однако, с другими значениями напряжений:

• Установить питающее напряжение на датчике, равное +13,5±0,5 Вольт.
• При этом, если датчик исправен, то напряжение между сигнальным проводом и «массой» не должно превышать 0,4 Вольта.
• Поместить заранее подготовленную стальную деталь в щель датчика, куда помещается репер распределительного вала.
• Если датчик исправен, то напряжение на сигнальном проводе должно быть не менее 90% от значения питающего напряжения.
• Убрать пластину от датчика, при этом напряжение опять должно упасть до значения не более 0,4 Вольт.

В принципе, подобные проверки можно выполнять, и не демонтируя датчик с его посадочного места. Однако, чтобы осмотреть его лучше снять. Зачастую при проверке датчика имеет смысл проверить и целостность проводов, а также качество контактов. Например, бывают случаи, когда фишка неплотно держит контакт, из-за чего с датчика не поступает сигнал на электронный блок управления. Также, при возможности, желательно «прозвонить» провода, идущие от датчика к ЭБУ и к реле (питающий провод).

Кроме проверки мультиметром, нужно проверить наличие соответствующих ошибок датчика при помощи диагностического прибора. Если подобные ошибки выявлены первый раз, то можно попытаться их сбросить при помощи программных средств, либо просто отсоединив на несколько секунд минусовую клемму аккумуляторной батареи. Если же ошибка появилась вновь — нужна дополнительная диагностика по приведенным выше алгоритмам.

Типовые ошибки датчика фаз:

• P0340 — отсутствует сигнал определителя положения распредвала;
• P0341 — фазы газораспределения не совпадают с тактами сжатия/впуска цилиндропоршневой группы;
• P0342 — в электрической цепи ДПРВ слишком низкий уровень сигнала (фиксируется при замыкании на массу);
• P0343 — уровень сигнала от измерителя превышает норму (обычно возникает при обрыве проводки);
• P0339 — от датчика поступает прерывистый сигнал.

Таким образом, при выявлении указанных ошибок желательно выполнить дополнительную диагностику как можно быстрее с тем, чтобы двигатель работал в оптимальном рабочем режиме.

Не нашли ответ на свой вопрос?

Датчик положения распредвала: расположение, неисправности и проверка

Проблемы в работе ДПРВ могут серьёзно угрожать безопасности водителя и пассажиров. Представьте ситуацию: вы едете в плотном потоке крупного города, и вдруг двигатель резко теряет мощность, что приводит к значительному снижению скорости движения вашего автомобиля. Очень часто всё заканчивается ДТП, поскольку едущий сзади водитель попросту не успевает среагировать.

Ещё один вариант – во время движения двигатель глохнет, отключается гидроусилитель руля, из-за чего вы не можете вписаться в резкий поворот. Ситуация печальная и такое действительно происходит. В иных ситуациях вы просто выходите из дома, чтобы отправиться на работу, а двигатель вообще не запускается.

В этой статье будут рассмотрены основные признаки неисправности ДПРВ. Также вы узнаете, где расположен датчик распредвала, и как проверить его самостоятельно. Но для начала попробуем разобраться в том, для чего он вообще нужен.

Что такое ДПРВ (датчик положения распределительного вала)?

Головка блока цилиндров силового агрегата содержит 1-2 распределительных вала. Они оснащены специальными лопастями, отвечающими за управление впускными и выпускными клапанами. Также в блоке установлен коленчатый вал, который приводит в движение распредвал посредством шестерней, ремня привода газораспределительного механизма (ГРМ) или цепи ГРМ.

Для определения рабочего цилиндра ЭБУ двигателя анализирует положение поворота распредвала по отношению к текущей позиции коленвала. Именно эту информацию сообщает ДПРВ. Блок управления использует полученные данные для коррекции работы топливных форсунок и искрообразования. А это значит, что от работоспособности датчика распредвала зависит экономия топлива, эффективность работы мотора и уровень вредных выбросов.

Сегодня автомобили оснащаются ДПРВ двух разновидностей – электромагнитные (индуктивные) и датчики Холла. Датчики применяются для передачи сигнала на блок управления ДВС.

Индуктивный датчик вырабатывает сигнал переменного тока, его легко идентифицировать по двум проводам. А вот датчику Холла для создания сигнала необходимо дополнительное питание, поэтому к нему идёт ещё один провод (всего три).

Важно! Датчик положения распредвала функционирует в гармонии с датчиком положения коленвала.

Проблемы, которые может создать неисправный датчик распредвала

Неисправности ДПРВ могут привести к появлению различных проблем. Всё зависит от конкретного автомобиля и поломки самого датчика. Наиболее часто автомобилисты упоминают следующие признаки неисправности датчика распредвала:

• Блокировка трансмисии на одной скорости. Для снятия блокировки приходится глушить и снова запускать двигатель. Явление может проявляться через определенные промежутки времени.
• Существенное снижение мощности двигателя. К примеру, часто автомобиль невозможно разогнать выше 55-60 км/ч.
• Двигатель может внезапно заглохнуть.
• Если сбои ДПРВ начинаются на ходу, автомобиль может дергаться, при этом мощность двигателя заметно падает.
• Пропуски зажигания, затрудненный запуск или захлебывание двигателя, плохая динамика.
• Иногда вышедший из строя датчик положения распределительного вала попросту блокирует образование искры, поэтому машину вообще не удается завести.

Что приводит к сбоям в работе ДПРВ

Как и любой элемент автомобиля, датчик распредвала в определенный момент перестаёт работать. Например, это происходит в результате износа внутренней части или провода. В зависимости от типа используемого датчика различаются и проблемы в работе двигателя. Как только «мозги» автомобиля обнаружат сбой в работе ДПРВ, на панели приборов загорится значок Check Engine, а в памяти блока управления сохранится диагностический код неисправности. Это упростит поиск проблемы в дальнейшем.

Ошибки датчика распредвала (коды)

P0340	Отсутствует сигнал с датчика распредвала (обрыв цепи)
P0341	Недопустимое значение сигнала ДПРВ
P0342	Низкий уровень сигнала на входе цепи ДПРВ
P0343	Высокий уровень сигнала на входе цепи ДПРВ
P0344	Неустойчивый сигнал ДПРВ

Расположение ДПРВ

Расположение датчика положения распределительного вала зависит от конкретного двигателя. Как правило, он находится где-то в области головки блока цилиндров. Необходимо осмотреть верхнюю часть цепи или ремня привода ГРМ либо обратить внимание на заднюю часть ГБЦ. Некоторые производители «прячут» ДПРВ в специальных отсеках. Иногда силовой агрегат автомобиля может быть оснащен не одним, а несколькими датчиками.

Если визуальный осмотр не принёс никаких результатов, советуем изучить инструкцию по эксплуатации вашего автомобиля. Если печатного издания под рукой нет, поищите информацию о расположении датчика распредвала через интернет.

Устранение неполадок ДПРВ

Если на панели уже загорелся индикатор Check Engine (он может светиться не постоянно, а появляться периодически), необходимо просто считать код неисправности с помощью диагностического устройства. Если у вас нет такого прибора и купить его невозможно, необходимо обратиться к специалистам.

После получения точного кода неисправности и его расшифровки, мы рекомендуем выполнить несколько несложных тестов. Не всегда наличие одного из перечисленных выше кодов неисправности ДПРВ свидетельствуют о том, что датчик обязательно подлежит замене. Иногда источником проблемы является повреждение проводки, разъема и т.д. Такие неполадки вполне реально устранить своими силами.

Но для проверки работоспособности самого датчика положения распредвала необходимо выполнить несколько действий. Конечно, сигнал сложно проверить, не имея специального оборудования. Но базовую информацию предоставит проверка датчика распредвала мультиметром.

Сначала визуально проверьте, в каком состоянии находится разъем датчика и провода, которые к нему идут. Убедитесь в том, что там нет грязи, масла или ржавчины, которые могут создавать перебои. Проверьте провода на отсутствие повреждений. Иногда проблемы создают переломанные провода, плохие контакты или дефекты изоляционного слоя, вызванные воздействием повышенных температур. Провода ДПРВ не должны контактировать с высоковольтными проводами системы зажигания.

После этого берём в руки цифровой мультиметр, он «умеет» проверять значение переменного и постоянного тока (AC и DC, соответственно). Но вам заранее необходимо получить информацию о том, какими должны быть эти показатели для используемого на вашем авто датчика.

В некоторых датчиках разъемы устроены так, что вы можете подключить к ним дополнительные провода для считывания данных мультиметром.

Если это невозможно, попробуйте отключить разъем ДПРВ и подключить тонкие медные провода к каждой клемме разъема. После этого установите разъем на место, чтобы из его корпуса торчали два провода.

Ещё один вариант – пробить каждый из проводов иглой или булавкой (делайте всё аккуратно, чтобы не замкнуть провода!). После такой диагностики поврежденные участки изоляции следует хорошо замотать изолентой, чтобы внутрь не попадала влага.

Проверка двухпроводного датчика положения распредвала:

• Если в авто используется электромагнитный ДПРВ, переведите мультиметр в режим AC.
• Другой человек должен включить зажигание, провернув ключ в замке, не запуская при этом двигатель.
• В цепи должно появиться напряжение. Один из щупов мультиметра соедините с «землей» (любой металлический компонент двигателя), а второй по очереди подключайте к проводам датчика распредвала. Отсутствие тока на всех проводах свидетельствует о проблеме в проводке, которая идёт к датчику.
• Попросите человека в машине запустить двигатель.
• Прикоснитесь одним щупом мультиметра к одному проводу разъема ДПРВ, а вторым – к другому. На экране прибора появятся значения, которые следует сравнить с рабочими показаниями, приведенными в инструкции по эксплуатации авто. Как правило, показатели на экране меняются в пределах 0,3-1 вольта.
• Отсутствие сигнала свидетельствует о неисправности датчика распредвала.

Проверка трехпроводного ДПРВ:

• Идентифицируйте провод питания, «земли» и сигнальный провод (воспользуйтесь инструкцией по ремонту), после чего проверьте целостность проводки, которая идет к датчику. Мультиметр надо перевести в режим DC.
• Другой человек должен включить зажигание, не запуская мотор.
• Черный щуп мультиметра соединяем с «землей» (любая металлическая деталь двигателя), а красный – с проводом питания ДПРВ. Полученные результаты следует сравнить с данными с инструкции по эксплуатации.
• Помощник должен запустить двигатель.
• Дотроньтесь красным щупом мультиметра к сигнальному проводу ДПРВ, а черный щуп соедините с проводом заземления. В случае неисправности датчика напряжение будет ниже заявленного в руководстве по ремонту. Иногда мультиметр вообще ничего не показывает, что также свидетельствует о выходе из строя датчика.
• Снимите ДПРВ и проверьте элемент на наличие механических повреждений или загрязнений.

Ниже опубликовано видео, которое наглядно демонстрирует, как вы можете проводить такие испытания. В некоторых случаях электрическая цепь исправна, датчик во время тестов также выдает правильные показания. Возникает вопрос о том, почему же появляются ошибки и проблемы в работе двигателя? Иногда причины связаны с другими компонентами двигателя.

Ошибки могут появляться из-за ослабленного ремня ГРМ или неисправности его натяжителя. Из-за этого ДПРВ будет передавать неправильный сигнал.

Стоимость и замена датчика распредвала

Если результаты тестов окончательно убедили вас в том, что ДПРВ неисправен, его необходимо заменить. На многих автомобилях поменять датчик очень просто. Всё сводится к отключению электрического разъема, откручиванию лишь одного крепёжного болта, вытаскиванию старого и установке нового датчика. На других авто приходится попутно снимать несколько компонентов двигателя, иначе получить доступ к датчику не удастся. Для оценки возможности самостоятельной замены ДПРВ мы советуем изучить соответствующий пункт руководства по ремонту конкретного автомобиля. Стоимость датчика распредвала обычно составляет в пределах 30-100 долларов.

Итоги

В начале статьи мы упоминали неприятные последствия, к которым может привести поломка ДПРВ. Если вы обнаружили хотя бы один из признаков неисправностей датчика положения распределительного вала, советуем как можно быстрее диагностировать проблему. В противном случае вы можете просто встать посреди дороги. Начните со считывания кодов неисправностей, хранящихся в памяти ЭБУ и, при необходимости, проверьте сам датчик. Теперь вы уже знаете, как это делать с помощью обычного цифрового мультиметра. Очень часто решить проблему можно своими руками, не расходуя лишних денег на диагностику и замену.

Для чего нужен датчик положения распределительного вала

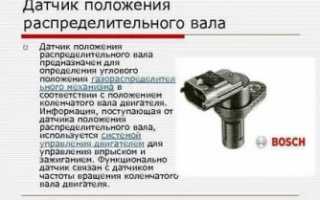

Датчик положения распределительного вала (ДПРВ), или датчик фаз (ДФ), необходим для согласования взаимодействия системы впрыска топлива с механизмами двигателя. Он работает в паре с датчиком коленвала и регистрирует угол положения ГРМ. Как можно догадаться по названию, датчик распредвала находится в непосредственной близости от деталей привода ГРМ, а именно шестерён или звёздочек.На шестерне или звёздочке распредвала есть задающие метки для формирования скачкообразных изменений магнитного поля, создаваемого ДФ.

Метка может иметь форму выступа или, наоборот, углубления на шестерне ГРМ. На многих моторах установлены специальные задающие диски, имеющие максимально возможный для конструкции двигателя диаметр. Метка указывает на угол поворота распредвала и чем больше диаметр задающего диска, тем точнее метка обозначит угол поворота.

Наглядно это можно представить, попробовав расчертить круги диаметром, скажем, 1 сантиметр и 10 см, на секторы по одному градусу.

На маленьком круге это сделать практически невозможно, а размеры большого вполне позволят ещё и отметить необходимые точки, находящиеся на определённом угловом расстоянии друг от друга.

Принцип работы датчика распредвала

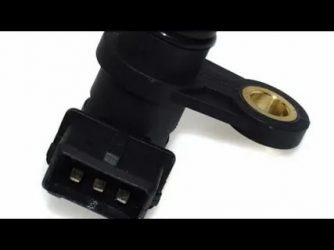

Датчик положения распредвала

На ДФ подаётся напряжение, возбуждающее магнитное поле катушкой датчика. Задающая метка, попадая в это поле, создаёт скачкообразное его изменение, которое воспринимает датчик и преобразует в электрический импульс, посылаемый в электронный блок управления (“мозги”) двигателя.

Функционирование датчика распредвала основано на эффекте Холла.

Устройства подобного типа называются датчиками Холла и широко применяются в современной технике – бензопилы, косы и т.д. Отсутствие подвижных деталей делает их в несколько раз надёжнее, чем, допустим, применение контактных систем зажигания.Аналогичное устройство считывает угол поворота коленчатого вала. Сигналы обеих обрабатываются ЭБУ по заданной программе. Датчик распределительного вала отвечает за своевременную подачу напряжения на топливные форсунки.На бензиновых двигателях обычно делается метка, указывающая на фазу ГРМ, соответствующая нахождению поршня первого цилиндра в верхней мёртвой точке.

На современных дизельных моторах таких меток (реперов) несколько, для регистрации угла (фазы) на каждом цилиндре. Это позволяет точнее сформировать сигнал, открывающий форсунки. Дизельные топливные системы Common Rail предусматривают точное управление процессом сгорания топливной смеси, для чего топливо может впрыскиваться форсункой несколько раз во время одной вспышки. Это, в свою очередь, требует точности определения фазы. Именно для этого и нужен датчик распредвала.

Кроме того, на двигателях с гидравлической подстройкой фаз сигналы ДПРВ, обработанные ЭБУ, позволяют изменять подачу масла в гидромуфты за счёт изменения напряжения, подающегося на управляющие соленоиды (например, на двигателях BMW).

Симптомы неисправности датчика положения распредвала

Диагностика датчика положения распредвала

При поломке ДПРВ двигатель переходит на попарно-параллельный тип впрыска топлива. Это означает, что форсунки осуществляют впрыск сразу по две для цилиндров, поршни которых находятся в сходных положениях, но разных рабочих тактах. То есть, например, поршни первого и третьего цилиндров двигаются вниз, но первый под действием вспышки топливной смеси в процессе такта рабочего хода, а третий – в такте впуска, но форсунки обеих осуществляют впрыск. Для третьего цилиндра это необходимо, но клапаны первого закрыты. В результате в третий цилиндр попадёт переобогащённая смесь.

При дальнейшем вращении коленвала такты поменяются, и сложится аналогичная ситуация в первом цилиндре.Такой тип впрыска происходит потому, что при поломке ДФ ЭБУ подаёт напряжение на форсунки, считывая только показания датчика коленвала, а тот не регистрирует фазы газораспределения, а только углы поворота маховика. В результате этого управляющий сигнал подаётся одновременно и на свечи зажигания и на форсунки. Проскочившая «лишний» раз искра на свече никак не повлияет на работу мотора, чего нельзя сказать об излишнем впрыске топлива.

Признаки поломки датчика распределительного вала:

• затруднённый пуск двигателя, вне зависимости от того, холодный он или прогретый;
• резкое увеличение расхода топлива;
• горит лампа «Check engine»;
• неустойчиво работает двигатель;
• повышенная рабочая температура охлаждающей жидкости.

При диагностике двигателя неисправности в цепи датчика положения распредвала ошибки имеют коды р0340 (ошибка датчика фазы) и р0343 (высокий уровень сигнала цепи ДПРВ). Причины сбоев работы датчика следующие:

• поломка датчика;
• обрыв в проводке;
• окисление контактов в соединительной колодке, вплоть до «отгнивания» проводов;
• неправильная (не по меткам) установка цепи или ремня ГРМ;
• отклонение от нормы бортового напряжения автомобиля;
• поломка или выпадение штифта (репера) на шестерне или задающем диске – в зависимости от конструкции.

Диагностика датчика положения распредвала мультиметром

Перед началом работ по поиску причины отказа в любой электрической цепи автомобиля имейте в виду, что разъединять колодки («фишки») в проводке можно только при выключенном зажигании – иначе Вы рискуете спровоцировать скачок напряжения, ведущий к выходу из строя некоторых элементов системы управления двигателем.
Сначала произведите визуальный осмотр ДПРВ и ведущих к нему проводов. Зачастую провода, входящие в колодку датчика, окисляясь, отваливаются от клемм. Допускается проверить соединение, слегка подёргав отдельные проводки.

Замеры напряжения необходимо производить высокоомным вольтметром (в составе мультиметра), чтобы через слаботочные приборы не пропускать ток, могущий их сжечь.

Если осмотр не выявил ничего подозрительного, приступайте к проверке датчика распределительного вала мультиметром. Сначала отсоедините колодку от ДПРВ и замерьте питающее напряжение датчика. К его разъёму подходят три провода – питающие «+» и «-« и провод на ЭБУ. Между питающими (крайними) напряжение должно быть, как в бортовой сети автомобиля (при включенном зажигании). Минусовой («массовый») провод, как правило, чёрного цвета. Затем измерьте напряжение между минусовым проводом питания ДПРВ и «массой» двигателя. Норма – не более 0,2 вольта.

Затем измерьте напряжение на среднем проводе, «врезав» в него вольтметр. Прокручивая двигатель стартером, измерьте напряжение. Исправный датчик будет выдавать колебания напряжения от 0,4 до 5 вольт.Осуществив прозвонку, несложно сделать вывод, что неисправно – питающая цепь или сам ДПРВ. Проще проверить датчик, заменив его заведомо исправным, потому что тестером невозможно определить форму импульса, посылаемого устройством в ЭБУ. Такая задача по силам лишь осциллографу.

После того, как Вы обнаружите причину неисправности, последующий ремонт – восстановление проводки или замена датчика положения распредвала – не составит особого труда.

Подробнее о принципе работы датчика Холла – смотрите в видео на нашем сайте

Устройство и принцип работы датчика положения распредвала

Современные двигатели имеют довольно сложное устройство и управляются электронным блоком управления на основе сигналов датчиков. Каждый сенсор отслеживает определенные параметры, характеризующие работу мотора в текущий момент времени, и передает информацию в ЭБУ. В данной статье рассмотрим один из важнейших элементов системы управления двигателем – датчик положения распределительного вала (ДПРВ).

Что такое ДПРВ

Аббревиатура ДПРВ расшифровывается как датчик положения распределительного вала. Другие названия: датчик Холла, фаз или CMP (английская аббревиатура). Из названия понятно, что он участвует в работе газораспределительного механизма. Точнее сказать, на основе его данных система рассчитывает идеальный момент впрыска топлива и зажигания.

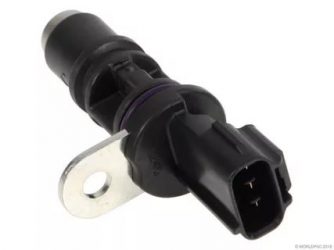

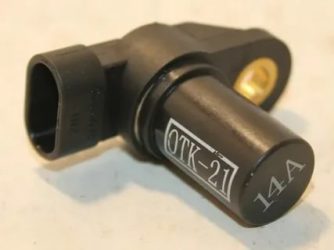

Внешний вид ДПРВ

Данный датчик использует опорное напряжение (питание) 5 вольт, а его главный компонент – чувствительный элемент Холла. Сам он не определяет момент впрыска или зажигания, а лишь передает информацию о моменте достижения поршня в первом цилиндре ВМТ. На основе этих данных и рассчитывается время и длительность впрыска.

В своей работе ДПРВ функционально связан с датчиком положения коленвала (ДПКВ), который также отвечает за правильную работу системы зажигания. Если по какой-то причине выйдет из строя датчик распредвала, то будут учитываться основные данные с датчика коленвала. Сигнал с ДПКВ более важен в работе системы зажигания и впрыска, без него двигатель работать просто не будет.

Положение ДПРВ (зависит от конструкции ДВС)

ДПРВ применяется на всех современных двигателях, в том числе на ДВС с системой изменения фаз газораспределения. Устанавливается он в ГБЦ в зависимости от конструкции мотора.

Устройство датчика положения распредвала

Как уже говорилось, датчик работает на основе эффекта Холла. Этот эффект был открыт еще в XIX веке одноименным ученым. Он заметил, что если через тонкую пластину, пропустить постоянный ток, и поместить ее в поле действия постоянного магнита, то на других ее концах образуется разность потенциалов. То есть, под действием магнитной индукции часть электронов отклоняется и образует на других гранях пластины небольшое напряжение (напряжение Холла). Оно и используется в качестве сигнала.

Эффект Холла

Точно так же и устроен ДПРВ, но только в более усовершенствованном виде. В нем находится постоянный магнит и полупроводник, к которому подсоединены четыре контакта. Сигнальное напряжение направляется к небольшой интегральной микросхеме, где оно обрабатывается, а из самого корпуса сенсора уже выходят обычные контакты (два или три). Корпус выполнен из пластика.

Устройство датчика Холла

Принцип работы

На распределительном вале напротив ДПРВ устанавливается задающий диск (импульсное колесо). В свою очередь, на задающем диске распредвала выполнены специальные зубья или выступы. В момент прохождения этих выступов через датчик, ДПРВ формирует цифровой сигнал особой формы, который показывает текущий такт в цилиндрах.

Работу датчика распредвала правильнее рассматривать вместе с работой ДПКВ. На два оборота коленвала приходится один оборот распределительного. В этом и заключается секрет синхронизации системы впрыска и зажигания. Другими словами, ДПРВ и ДПКВ показывают момент такта сжатия в первом цилиндре.

Задающий диск коленвала имеет 58 зубьев (60-2), то есть, когда участок с пропуском в два зуба проходит мимо датчика коленвала, то система сверяет сигнал с ДПРВ и ДПКВ и определяет, момент впрыска в первый цилиндр. Через 30 зубцов происходит впрыск, например, в третий цилиндр, а затем в четвертый и второй. Так происходит синхронизация. Все эти сигналы представляют собой импульсы, которые считываются блоком управления. Их можно увидеть только на осциллограмме.

Признаки неисправности

Стоит сразу сказать, что при неисправном датчике распредвала двигатель будет продолжать работать и заводиться, но с некоторой задержкой.

На неисправность ДПРВ могут указывать следующие признаки:

• увеличился расход топлива, так как система впрыска несинхронизированна;
• автомобиль двигается рывками, теряет динамику;
• происходит заметная потеря мощности, автомобиль не может набрать скорость;
• двигатель заводится не сразу, а с задержкой в 2-3 секунды или глохнет;
• система зажигания работает с осечками, пропуски зажигания;
• бортовой компьютер показывает ошибку, загорается Check Engine.

Эти симптомы могут указывать на неисправность ДПРВ, но также могут говорить и о других проблемах. Необходимо пройти диагностику в сервисе.

Среди причин неисправности ДПРВ можно назвать следующие:

• неполадки контактов и проводки;
• на выступе задающего диска может быть скол или загиб, тем самым датчик считывает неправильные данные;
• повреждение самого датчика.

Само по себе это небольшое устройство редко выходит из строя.

Способы проверки

Как и любой другой датчик на основе эффекта Холла, ДПРВ не получится проверить путем измерения напряжения на контактах мультиметром (“прозвонки”). Полную картину о его работе может дать только проверка осциллографом. Осциллограмма покажет импульсы и фронты провалов. Чтобы считать данные с осциллограммы, нужно также обладать определенными знаниями и опытом. Это может сделать грамотный специалист на СТО или в сервисном центре.

Сигналы датчика хорошо видны на осциллограмме

При обнаружении неисправности датчик меняют на новый, ремонт не предусмотрен.

ДПРВ играет важную роль в системе зажигания и впрыска. Его неисправность приводит к проблемам в работе двигателя. При обнаружении симптомов лучше пройти диагностику у грамотных специалистов.

Датчик положения распредвала: как работает датчик фаз, неисправности и ремонт

Инжекторный бензиновый и дизельный двигатель с электронным управлением оснащается большим количеством различных датчиков. Указанные датчики ЭСУД контролируют работу мотора,  управляют подачей топлива, фиксируют всевозможные сбои и т.д. Фактически, без нормальной работы электронной системы современный двигатель или не сможет работать, или же будет работать со сбоями, перейдет в аварийный режим и т.д.

При этом важнейшими датчиками считаются ДПКВ и датчик фазы (датчик положения распределительного вала, установленный на некоторых моторах). Далее мы рассмотрим, что такое датчик фазы (ДПРВ или ДФ), как он устроен и работает, какие функции выполняет датчик данного типа, а также какие неисправности и сбои указывают на проблемы с датчиком фаз.

Датчик фазы: назначение, устройство и принцип работы

Начнем с того, что если рассматривать датчик фаз ВАЗ, ГАЗ, ЗАЗ и других автомобилей отечественного и иностранного производства, многие модели оснащаются данным элементом и конструктивно решение везде похожее. Датчик положения распределительного вала фактически отслеживает положение распределительного вала в ГБЦ. Если иначе, этот датчик определяет, в каком положении находится механизм газораспределения.

При помощи этого датчика удается определить начало цикла работы двигателя по первому цилиндру в ВМТ (верхняя мертвая точка). В свою очередь, это необходимо для нормальной работы системы фазированного впрыска. Указанный датчик тесно связан с ДПКВ. ЭСУД получает показания от обоих датчиков, после чего ЭБУ формирует импульсы на впрыск топлива и зажигания в каждом отдельном цилиндре.

Датчик фазы ставят только на бензиновые моторы с распределенным фазированным впрыском, а также на некоторые дизельные ДВС. Установка датчика позволяет  максимально просто реализовать фазированный впрыск топлива и зажигание для каждого цилиндра с отдельным учетом режима работы силового агрегата.

Например, на моторах с карбюраторной дозирующей системой такой датчик не нужен, так как рабочая смесь топлива и воздуха  подается в общий коллектор,  тогда как зажиганием управляет распределитель зажигания  и/или датчик положения коленвала.

Еще датчик фазы активно используется на моторах с системой изменения фаз газораспределения. В такой системе стоят  датчики фаз для каждого распредвала,  которые по отдельности управляют управляющих впускными и выпускными клапанами. Системы электронного управления  на подобных моторах сложнее.

Как работает и как устроен датчик фаз

Итак, если отдельно рассматривать указанный датчик, то на многих авто в плане конструкции он похож. Другими словами, датчик распредвала ВАЗ 2114 по функциональности и назначению не будет сильно отличаться от какой-либо иномарки аналогичного класса.

Сегодня активно применяются датчики, в основе которых лежит эффект Холла. Данный эффект заключается в том, что возникает разность потенциалов в полупроводниковой пластине, когда по ней протекает постоянный ток и она помещена в магнитное поле.

Сам датчик Холла относительно простой: квадратная или прямоугольная пластина из полупроводника, с четырех сторон которой подключены контакты (пара входных для подачи постоянного тока, а также пара выходных для передачи сигнала). Вся эта конструкция выполнена в виде небольшой микросхемы, заключенной в корпус вместе с магнитом и дополнительными элементами.

Датчики фаз бывают двух типов:

• щелевой датчик;
• стержневой или торцевой датчик;

Датчик щелевой  имеет форму в виде буквы П, в разрезе  проходит отметчик распредвала (репер). Корпус может быть разделен на две части (в одной стоит постоянный магнит,  тогда как во второй установлен чувствительный элемент). Как в первой, так и во второй части установлены магнитопроводы особой формы, которые реализуют изменение магнитного поля в момент прохождения отметчика.

Торцевой датчик  выполнен в форме цилиндра, отметчик распредвала проходит перед торцом. В датчике данного типа чувствительный элемент установлен в торце, сверху стоит постоянный магнит, а также магнитопроводы.

Также можно добавить, что ДПРВ является интегральным датчиком, сочетая чувствительный элемент (формирование сигнала) и преобразователь-усилитель сигнала,  который подает  подходящий для обработки сигнал на ЭБУ. Преобразователь интегрирован в датчик, что упрощает установку и настройку системы

• Идем далее. Что касается принципа работы, на разных авто датчик работает практически одинаково (например, датчик распредвала 2114). Такой датчик  функционирует в паре с диском (задающий диск), который стоит на распредвале. Указанный диск может иметь отметчик-репер, который имеет ту или иную конструкцию. Основная задача — во время работы  отметчик должен пройти перед датчиком (также проход может быть реализован в зазоре датчика).

В момент прохода перед датчиком отметчик замыкает выходящие из него магнитные линии, это меняет магнитное поле, которое пересекает чувствительный элемент. В свою очередь, датчик способен сформировать электрический импульс. Этот импульс усиливается, а после видоизменяется (преобразовывается), после чего осуществляется подача  полностью готового выходного сигнала на ЭБУ силовой установкой.

Обратите внимание, щелевой и торцевой датчики имеют разные в плане конструкции задающие диски. Щелевой датчик получает диск с воздушным зазором. Данная схема предполагает, что управляющий импульс будет сформирован во время прохождения зазора.  Торцевой датчик  означает, что с ним используется диск с зубцами (зубчатый задающий диск). Также могут быть использованы короткие реперы. В свою очередь, управляющий импульс  создается в момент прохождения репера.

На моторах с инжектором диск и датчик фазы стоят так, чтобы импульс  от  ДПРВ был сформирован в момент  прохождения ВМТ в первом цилиндре.  В этот же момент  сигнал подается от ДПКВ,  после чего система учитывает показания этих датчиков. Далее ЭБУ посылает сигналы на впрыск топлива и зажигания с учетом порядка работы цилиндров ДВС.

Синхронная работа ДПРВ и ДПКВ позволяет  гибко отслеживать любые изменения частоты вращения коленчатого вала и режима работы мотора, а также обеспечить точный впрыск горючего и четкую работу системы зажигания.

Кстати, что касается дизельных моторов,  система работает точно так же, но есть одна отличительная особенность. Система следит за положением поршня в каждом отдельном цилиндре. Для реализации такой функции задающий диск  имеет несколько основных и дополнительных отметчиков-реперов, которые отличаются друг от друга по ширине.

Когда система работает, именно по разным отметчикам удается определить, в каком из цилиндров поршень находится в ВМТ. В свою очередь, принимая за основу эти данные, ЭБУ управляет работой форсунок.

Признаки неисправности датчика распределительного вала

Как уже было сказано выше,  на двигателях с датчиком фаз  система управления ДВС опирается на показания указанного датчика. Само собой, если датчик выходит из строя или работает со сбоями, двигатель будет работать неустойчиво. Если датчик выходит из строя,  ЭБУ переведет двигатель в режим парафазного впрыска топлива. Фактически, управление будет происходить только с учетом показаний датчика коленчатого вала.

При этом важно понимать, что без датчика распредвала  ЭБУ не сможет определить начало цикла работы двигателя,  то есть каждая форсунка  будет принудительно впрыскивать половину дозы топлива два  раза в рамках одного цикла. С одной стороны, это позволит подавать рабочую смесь в  каждый цилиндр, то есть мотор будет работать.  Однако с другой расход топлива увеличится, мотор не будет работать ровно и четко.

Рекомендуем также прочитать статью о том, что такое датчик детонации (ДД). Из этой статьи вы узнаете о назначении, устройстве, принципах работы, а также основных признаках неисправности датчика детонации и способах проверки датчика детонации двигателя автомобиля. Как правило, на отечественных форумах можно встретить проблему с мотором ВАЗ 2114, датчик распредвала при этом многими упускается из виду. В свою очередь, именно при детальной и углубленной диагностике именно датчик фаз ВАЗ 2114 вполне может оказаться неисправным элементом. Также это касается и других авто как отечественного, так и иностранного производства.

Обычно при выходе из строя датчика фаз на приборной панели горит «чек», мотор теряет мощность, работает с перебоями, перерасходует топливо, теряется мощность. Зачастую в памяти ЭБУ прописан код ошибки датчика фаз. В рамках компьютерной диагностики это позволяет определить, что датчик фазы ВАЗ 2114 или любого другого авто вышел из строя.

Главное, провести диагностику и правильно расшифровать коды ошибок, после чего выполнить проверку и заменить датчик при такой необходимости. Также может потребоваться провести настройку ЭСУД после замены датчика.

Подведем итоги

Как видно, при условии наличия датчика фаз именно фазированный впрыск позволяет получить от двигателя максимум мощности и эффективности. Когда датчик в норме, мотор оптимально работает  на разных режимах, под нагрузкой и т.д. Это достигается благодаря слаженной работе ДПРВ и ДПКВ. В свою очередь, датчики позволяют точно управлять впрыском и зажиганием.

Рекомендуем также прочитать статью о том, что такое датчик ДМРВ. Из этой статьи вы узнаете о назначении, принципах работы, а также признаках неисправностей, способах диагностики и ремонта датчика воздуха на примере ВАЗ 2114. Напоследок отметим, что  если датчик фаз вышел из строя, замена датчика распредвала зачастую является оптимальным решением. Дело в том, что такие датчики не отличаются особой ремонтопригодностью и лучше сразу заменить проблемный элемент на новый датчик или заведомо рабочий б/у. С учетом относительно доступной стоимости, именно замена позволяет быстро решить проблему и полностью восстановить работоспособность ДВС.

Датчик положения распредвала. Принцип работы, диагностика

На любом четырехтактном двигателе полный цикл совершается за два оборота коленчатого вала – один раз поршень подходит к верхней мертвой точке в конце такта сжатия, второй раз – в конце такта выпуска. Это позволяет на впрысковых моторах использовать в качестве опорного сигнала только момент отсчета от датчика положения коленчатого вала. При этом работа впрыска и зажигания называется нефазированной. В момент конца выпуска происходит вторая (холостая) искра, а форсунка открывается дважды, часть топлива подается на открытый впускной клапан, часть – на закрытый.

Таким образом система впрыска упрощается, не теряя каких-либо реально ощутимых владельцем качеств. Вместо индивидуальных катушек зажигания можно использовать пару сдоенных, как сделано на восьмиклапанных двигателях ВАЗ. Если взять «Рено», то у них и на моторах с индивидуальными катушками зажигания оно не фазировано: катушки 1-4 и 2-3 цилиндров соединены по первичным обмоткам последовательно и срабатывают одновременно.

Но вот подача части топлива на закрытый впускной клапан в один «прекрасный» момент пошла вразрез с требованиями экологов: из-за плохой испаряемости бензина на холодном двигателе на прогреве приходилось увеличивать подачу топлива. Даже эти миллилитры уже не вписывались в более жесткие экологические нормы, поэтому пришлось изобретать способ фазирования работы впрыска, чтобы топливо в цилиндр подавалось в момент такта впуска.  А на моторах с непосредственным впрыском он должен происходить строго в один такт.

Как работает ДПРВ?

Датчик положения распредвала (сокращенно – ДПРВ) подает один импульс за один оборот вала. Поскольку распредвал вращается в два раза медленнее, чем коленчатый вал, то мы получаем точную метку, определяющую такт впуска на одном из цилиндров. При этом рассчитать момент впрыска для цилиндров ЭБУ впрыска может очень просто.

Предположим, что импульс от ДПРВ приходит после метки начала отсчета для первого цилиндра. Тогда при получении сигнала ЭБУ производит подачу топлива в первый цилиндр, через половину оборота коленвала – в третий, при следующем проходе метки начала отсчета – в четвертый, еще через пол-оборота – во второй. При этом импульс от ДПРВ является «справочным», так как все моменты впрыска все равно жестко привязаны к зубцам венца датчика положения коленчатого вала.

Ну а где находится датчик распредвала? На головке блока цилиндров или реже – на клапанной крышке, непосредственно у «своего» распредвала.

Реже датчик положения распредвала дает серию импульсов, определяющую начало нужного такта в конкретном цилиндре. На многих «Ниссанах» для первого цилиндра датчик подает один импульс, для второго – два, и так далее.

Но фазирование впрыска – это не единственное, за что отвечает датчик распредвала. Поскольку ЭБУ впрыска может легко рассчитать временную задержку между моментом начала отсчета по ДПКВ и моментом получения импульса с ДПРВ, то появляется и возможность определения реального положения распредвала относительно коленвала. Если на моторах без изменения фаз газораспределения это имеет чисто диагностическую ценность (проверка правильности установки фаз ГРМ), то на моторах с фазовращателями ДПРВ является важным элементом обратной связи, позволяющим контролировать работоспособность системы управления газораспределением.

Конструктивно ДПРВ может быть выполнен на основе индуктивного датчика или датчика Холла. Первый проще, поскольку это лишь обмотка вокруг магнитного сердечника. Второй менее надежен и менее точен, зато подает на ЭБУ впрыска не синусоиду, амплитуда которой пропорциональна частоте вращения (что затрудняет обработку сигнала), а легко обрабатываемый «готовый» прямоугольный сигнал. Там, где нет необходимости в точном определении положения распредвала, а важен сам факт определения нужного оборота, чаще всего используется датчик Холла.

Неисправности датчика положения распредвала

Основная неисправность датчика распредвала на основе эффекта Холла – это его физический отказ (самого чувствительного элемента или выходной схемы, формирующей прямоугольные импульсы). У индуктивных датчиков происходит налипание микрочастиц стружки, возникающей при износе элементов газораспределительного механизма, на магнитный сердечник, из-за чего форма импульсов «размазывается», и они могут неправильно обрабатываться в ЭБУ впрыска.

Основные ошибки датчика распределительного вала по стандарту OBD-II:

1. P0340 — Неисправность в цепи датчика положения распредвала
2. P0341 — Неправильный показатель / не отрегулирован датчик положения распредвала
3. P0342 — Датчик положения распределительного вала: низкий уровень сигнала
4. P0343 -Датчик положения распределительного вала: высокий уровень сигнала
5. P0344 — Неисправность датчика положения распредвала

Ошибка с кодом P0340 трактуется как признак чисто электрической неисправности, но на самом деле является наиболее общей: она вызывается и окислением контактов в разъеме, и растяжением цепи ГРМ. На «цепных» моторах в большинстве случаев в этом не виноват датчик распредвала, признаки неисправности как раз указывают на «уход» меток.

Доводилось встречать машины, где эта ошибка после сброса возникала буквально через несколько минут, мотор трясло на холостых, ЭБУ фиксировал множественные пропуски воспламенения, но зато на высоких оборотах машина буквально «рвала из-под себя», что однозначно указывало на «запаздывание» распределительного вала впускных клапанов и как следствие – увеличенную фазу перекрытия.

Из-за этого наполнение цилиндров на низких оборотах было недостаточным для нормальной работы двигателя, зато на высоких наполнение за счет инерции выхлопных газов и увеличенного времени перекрытия, наоборот, всасывал в цилиндры даже больше воздуха, чем ему было «положено».

Столкнувшись с проблемой из подобного «общего» ряда, стоит полагаться не на ее обозначение по стандарту OBD-II, а на процедуры направленной диагностики для конкретного автомобиля, так как разные ЭБУ впрыска фиксирует такие ошибки по разным причинам.

Ошибка P0341 указывает на более серьезные проблемы в моменте получения сигнала с ДПРВ относительно ДПКВ и уже однозначно может быть идентифицирована как признак проблем, не связанных с датчиком распредвала и его проводкой. Проверяем положение меток, на «бесшпоночных» моторах – выставляем распредвалы и коленвал специальными приспособлениями.

Зная, в какой момент на конкретном двигателе должен приходить сигнал от ДПРВ относительно момента отсчета по ДПКВ, на двухканальном осциллографе отклонение фаз увидим и без разборки.

Коды P0342/P0343 – это признаки отказа самого датчика распределительного вала или замыкания в проводке, реже – симптомы неисправности самого ЭБУ впрыска. При этом «мозги» фиксируют при вращении двигателя постоянно низкий или постоянно высокий сигнал с датчика, который не меняется в зависимости от такта работы мотора. При этом двигатель переходит на нефазированную работу впрыска и зажигания, что для водителя зачастую даже не заметно: расход горючего не меняется, приемистость остается прежней.

Код P0344 – симптом неустойчивого сигнала с датчика. Проблемы возникают из-за налипшей металлической стружки, окислен или разболтан разъем, изломлен провод от датчика до ЭБУ. На осциллограмме при этом видно «мусор» на сигнале.

Как проверить датчик распредвала?

Без осциллографа под рукой (здесь хватает возможностей простейшего китайского «конструктора» DSO-138) проверка возможна только базовая.

Контролируется состояние контактов в разъеме – плотность подключения, отсутствие влаги и следов окисления. На работающем моторе можно использовать светодиодный пробник: на датчиках Холла он попеременно моргает красным и белым светодиодом с частотой, пропорциональной частоте вращения двигателя. Если сигнал в таком виде доходит до разъема ЭБУ, то можно с достаточной уверенностью утверждать, что датчик и его проводка исправны.

Вас также заинтересует:

Стоит проверить установку фаз газораспределения, если зафиксированы ошибки из числа P0340, P0341. Сам датчик нужно извлечь и очистить от налипшей стружки, если она есть.

На ряде двигателей датчики положения коленчатого вала и распредвала унифицированы – можно в качестве диагностической меры поменять их местами. Если ошибка остается по распредвалу, то однозначно можно утверждать, что сам датчик абсолютно исправен.

: Замена датчика положения распредвала
