Что такое эбу в автомобиле где находится?

Что такое ЭБУ в автомобиле. Где находится, а также пару слов о прошивке

Современные автомобили уже немного «смахивают» на терминаторов — сплошные датчики, провода, компьютеры и прочая электронная составляющая. Чем круче автомобиль, тем больше этой электроники, хорошо это или плохо вопрос другой. Так вот всей этой «прелестью» управляет всего одна небольшая коробочка – электронный блок управления или попросту ЭБУ. Так как вопросов очень много, типа: — что это такое, где находится и как вообще работает. Я решил все же показать и рассказать «как и что», даже сниму со своего автомобиля. Очень полезно новичкам, так что смотрим …

Для начала начнем с определения

ЭБУ – электронный блок управления (также известен как «контролер») – по сути это мозг вашей машины, без него все остальные детали это просто куски металла, пластика, микросхем и проводов. Он получает большое количество информации от всевозможных датчиков (таких как — кислорода, скорости, температуры окружающей среды — двигателя и т.д.

), после чего он обрабатывает полученные данные в специальной программе (алгоритме), после чего посылает команды исполнительным устройствам (такие как топливный насос, система зажигания и т.д.).

ТО есть он руководит всеми электронными процессами (от положения и света фар до управления такими системами как ABS, ESP и переключения передач у автомата), сейчас даже многие функции магнитол в ЭБУ зашивают.

Как видите это очень умная «железка», однако я хочу подробнее перечислить, какие функции он контролирует и какие приказания отдает.

Что контролирует ЭБУ?

Для начала перечислю датчики, с которых он собирает информацию:

• Температура двигателя
• Температура окружающей среды
• Подача кислорода
• Подача топлива
• Холостого хода
• Датчики антиблокировочной системы, стабилизации, антизаноса, и прочих систем безопасности колес
• Скорость
• Положение дроссельной заслонки
• Положение педали газа
• Коленчатого вала (иногда их два)
• Контроль охлаждающей жидкости
• Датчик кондиционера и его системы
• Контроль, за тормозной системой и ее жидкостью
• Данные с бачка гидроусилителя или из цепи ЭУРа
• Анализ напряжения бортовой сети питания

Это стандартный набор, который встречается практически на любом авто, если ваш автомобиль более «навороченный», то количество датчиков будет больше, сюда могут добавиться датчики подвески, например на некоторых внедорожниках она пневматическая.

Теперь перечислю, кому ЭБУ дает приказания, то есть отсылает команды:

• Это положение дроссельной заслонки + подаче воздуха
• Подача топлива (впрыск из инжекторов)
• Системе зажигания
• Управления фазами газораспределения
• Управления температурой и ее поддержанием
• Анализ выхлопных газов, до и после катализатора
• Системе кондиционирования
• Системе освещения, и прочим электрооборудованием, иногда даже магнитоле
• Стеклоподъемникам
• Подогревам
• Управление автоматической коробки передач

Опять же ребята это минимальный стандартный набор, если ваша машина классом выше, чем народные иномарки, таких команд будет куда больше.

Как видите эта маленькая коробочка, держит под контролем весь автомобиль, то есть все системы и датчики завязаны именно на нем.

Многие мои читатели думают, что этот блок похож непосредственно на компьютер, ну или минимум на ноутбук, только без дисплея. Одно это не так! Форм фактор у него совсем другой.

Что предоставляет физически

Электронный блок управления бывает в различных корпусах, обычно или пластик, или железный — алюминиевый. Например, на наших ВАЗ зачастую используют пластиковые корпуса, на многих иномарках железные. Также корпус может различаться от его места расположения, так например если он находится в салоне, то можно применить и пластик, а вот если под капотом, то есть снаружи, то как правило это алюминий (другой металл).

В корпус закрывают саму плату, которая и является непосредственно контролером. А вот наружу от нее выходят всего два разъема, под CAN шины, именно к ним подсоединяются провода от множества датчиков и устройств. Справедливости ради, стоит отметить, что на некоторых контроллерах есть еще и разъем для диагностики – заливки программного обеспечения.

Зачастую ЭБУ достаточно сильно греется, а поэтому на корпусах расположено оребрение, для отвода тепла. Это как у компьютеров радиатор охлаждения процессора.

Если посмотреть на снятый ЭБУ, то станет понятно, что это просто небольшая коробочка с размерами примерно 30 на 30 см и толщиной всего в 5 – 7 см.

Что внутри?

Если открыть «коробку», то перед вашими глазами появится большая плата, для неопытного пользователя, она будет смахивать на плату от компьютера, я не буду лезть в дебри, и рассказывать вам досконально устройство этой «платы», обозначу только основные узлы:

Память ЭБУ – она подразделяется на несколько частей:

• ППЗУ — программируемое постоянное запоминающие устройство — сюда закладывают необходимые программы и функции работы мотора;
• ОЗУ – оперативно запоминающее устройство. Служит для работы с промежуточными данными, которые обрабатываются «здесь и сейчас».
• ЭРПЗУ – электронное репрограмируемое запоминающее устройство – нужно для хранения временной информации – например, коды доступа, коды блокировки, время работы различных агрегатов, пробег, расход топлива, температура двигателя и т.д.

Программное обеспечение – также различное:

Функциональное – самое важное, получает информацию с датчиков, анализирует ее и отправляет исполнителям.

Контрольные микросхемы (модули) – контролируют полученные данные на ошибки, если вдруг они обнаружены, старается их исправить, если не получается – выдает ошибку CHECK ENGINE, либо какие – то другие (как например недавно у меня code 84 — 89), либо может полностью блокировать запуск двигателя.

Именно в это программное обеспечение и вносят изменения ЧИП – тюнеры, про это чуть позже.

Где находится?

Я уже немного затронул про расположение этого блока. НО сейчас хочется немного повторить. Основных расположений всего два:

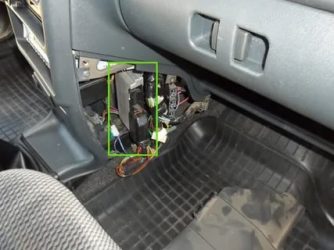

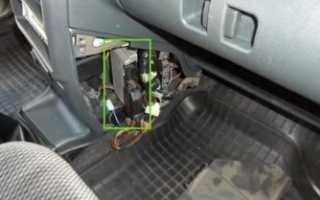

• Салон автомобиля. Это может быть как под панелью, например в наших ВАЗ он располагается в районе радиатора печки. Также под задним сидением, на многих иномарках бизнес – класса находится именно там. Я также где-то читал в интернете, что может быть и в багажнике автомобиля.
• Под капотом. НЕ самое лучшее место, потому как грязь, снег, вода и прочие прелести. Обычно располагается рядом с аккумулятором  (как у меня), или рядом с блоком предохранителей. Как правило, такие блоки ЭБУ хорошо герметизированы.

Так что найти его не так то и сложно. Даже обычный водитель сможет разобрать часть панели приборов (как правило, она не так сложно снимается), либо заглянуть под капот своего авто. Если увидите коробочку, из которой идут два шлейфа проводов – это и есть ЭБУ. Вот только лезть в него я вам не советую – если ничего не понимаете, лучше довериться профессионалам.

Как снять, замена и ремонт ЭБУ

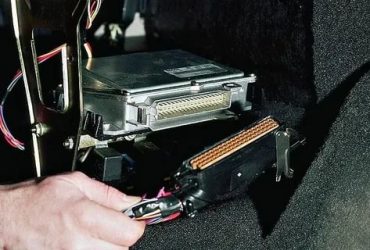

Снимается этот блок просто – лично у меня на моем АВЕО нужно открутить всего 4 болта от площадки с креплением.  И отсоединить пару шлейфов – по сути все – блок у вас в руках. ВАЖНО — для начала отсоединяем минусовую клемму аккумулятора.

Но на некоторых машинах нужно для начала разобрать панель приборов, обычно это около печки, либо под перчаточным ящиком. Дальше действия такие е же, никакой разницы. Блоки примерно все похожи.

Определить, что блок у вас не работает довольно просто, в 50% случаев машина попросту не будет запускаться, также могут быть блокированы все системы вплоть до открывания замков дверей. В остальных случаях могут проявляться различные «огрехи» в работе двигателя – могут сильно плавать обороты, либо будут провалы в работе (например — давите газ, а машина не едет), также агрегат полностью не запускается. Возможно, постоянно будут гореть ошибки, которые нельзя программно «скинуть». Стоит отметить, что ЭБУ достаточно прочное устройство, поэтому если специально его не спалить – то он может работать очень долго.

Как может возникнуть проблема – поломка? Банально — но это короткое замыкание, попадание воды (антифриза) на плату, перегрузка и как следствие перегрев (сгорит плата), физические удары (при аварии), коррозия.

Ремонт или замена – вопрос сложный, иногда ЭБУ выгорает полностью, что ремонтировать уже нечего! Нужно покупать новый, а стоит он, ой как недешево – средняя цена на иномарку около 15000 – 25000 рублей.  Однако если ошибки вызваны поломкой лишь одной микросхемы, либо ржавчина съела дорожку или контакт, то восстановить все же нужно попробовать. Для это просто отдаем в ремонт электроники, процентов на 80, они его восстановят, причем работать после этого будет еще достаточно долго.

Пару слов о (прошивке) ЧИП – тюнинге

Конечно, у меня уже есть статья об этом процессе, почитайте. Но сейчас немного повторюсь. ЧИП – тюнинг – это программное улучшение стандартной «прошивки» (микропрограммы), которую закладывают с завода. Сейчас очень много компаний, которые занимаются такого вида работами, но стоит помнить, что прошивки должны быть также оригинальными, либо адаптированными для вашего авто. Новая программа – позволит увеличить мощность, улучшить плавность хода, а также сделать расход топлива более экономичным. Кстати прошивка регулирует и работу вашей автоматической коробки передач, переключения и т.д.

Скажу так при помощи ЧИП – тюнинга можно добиться прибавления мощности от 10% а иногда и выше, если скажем — убрать катализатор.

Вот такая вот статья получилась, сейчас смотрите небольшое видео.

НА этом заканчиваю, читайте наш АВТОБЛОГ, будет интересно.

(19 , 4,68 из 5)

Что такое ЭБУ и в чем его секрет?

Автомобили в наше время становятся не только роскошью и средством передвижения, но и умными и продвинутыми гаджетами. То, что когда-то было безлошадной телегой, сегодня наполнено электроникой наравне с хорошими компьютерами. И как в компьютере есть центральный узел – процессор, так и в автомобиль устанавливается ЭБУ, он же электронный блок управления, он же контроллер, он же «мозги». Всё, чем может похвастаться современное авто, в большинстве случаев является заслугой не только инженеров, но и программистов.

Что такое ЭБУ, где он расположен?

Как «подружить» между собой систему АБС, двигатель, адаптивные фары лобового света, охлаждение и множество других функциональных систем автомобиля? Нужен какой-то центральный координатор, в котором будет происходить распределение и синхронизация информационных потоков. Эту функцию и берет на себя ЭБУ, от которого, без преувеличения, зависит работа большинства узлов автомобиля.

ЭБУ — это электронный блок управления, который собирает информацию от датчиков, обрабатывает и подает команды связанным с ним узлам и процессам. Типичный пример – регулировка системы впрыска топлива в зависимости от того, какие данные подает датчик кислорода. Или, например, включение вентилятора системы охлаждения, когда температура антифриза достигает критической точки.

Физически ЭБУ представляет собой печатную плату, упакованную в пластиковый или металлический корпус с разъемами для подключения под CAN шины, а также сервисный разъем, к которому подключается диагностическое оборудование. Примерные размеры платы блока 10х15 см при толщине 7-10 мм.

Размещают контроллер в автомобиле не на виду, но так, чтобы до него было легко добраться. Чаще всего в салоне, за передней панелью, за бардачком или под задним сиденьем. Менее удобный вариант – под капотом (а неудобный он в первую очередь для самого ЭБУ, страдающего от влаги и перепадов температур). Иногда автопроизводители располагают блок управления в багажнике.

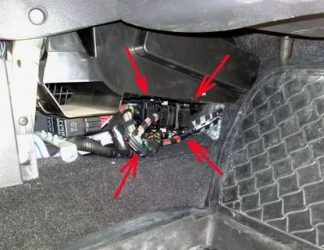

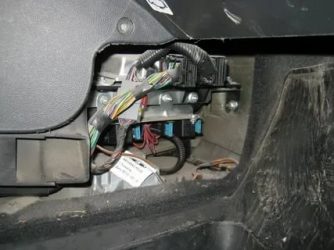

Расположение ЭБУ в Chevroelt AVEO в кузове T300 Расположение ЭБУ в Лада Гранта Расположение ЭБУ в Hyundai Getz

Какие функции выполняет ЭБУ?

Глобально можно выделить четыре основных функции контроллера.

1. Сбор данных от датчиков (которые, в свою очередь, предоставляют информацию о текущих процессах в автомобиле).
2. Обработка поступившей информации.
3. Управление процессами и узлами, связанными с ЭБУ.
4. Подача сигнала о текущем состоянии подконтрольных процессов.

Теперь немного подробней о функционале блока управления.

1. Датчики преобразовывают информацию о физических процессах (температура, частота вращения, концентрация кислорода в выхлопе и т.д.) в электронные импульсы, и отправляют ее в блок управления. Датчиков в современном автомобиле огромное количество, и каждый важен для выполнения общей работы.
2. ЭБУ обрабатывает полученную информацию.
3. В зависимости от результатов обработки контроллер подает команды на различные узлы автомобиля, регулируя все подконтрольные процессы.
4. Также ЭБУ подает сигналы на панель управления. Именно благодаря этому мы можем отслеживать температуру в системе охлаждения, уровень моторного масла и т.д.

Устройство и принцип работы ЭБУ

Корпус ЭБУ служит для защиты электронных компонентов от влияния внешних факторов: влаги, механических повреждений и частично от температурных перепадов. Если блок размещается в подкапотном пространстве, корпус делается из алюминия. Если же контроллер расположен в салоне автомобиля, где меньше неблагоприятных воздействий, внешняя оболочка будет скорей всего пластиковой.

ЭБУ Chevroelt AVEO в кузове T300

Плата, которая находится внутри корпуса, напоминает материнскую плату любого компьютера или ноутбука, и даже содержит аналогичные элементы. Кроме того, блок управления имеет три типа памяти.

1. Программируемое постоянно запоминающее устройство, оно же ППЗУ. Здесь хранится ПО для выполнения всех задач.
2. Оперативная память, она же ОЗУ. Как и в компьютере, оперативная память нужна для обработки поступающей информации в реальном времени. Оперативная память ничего не фиксирует дольше, чем длится обработка данных.
3. Электронно репрограммируемое запоминающее устройство или ЭРПЗУ. Это полупостоянная память, где фиксируются данные, меняющиеся со временем: пробег, расход топлива, коды доступа и т.д.

ПО или программное обеспечение – это пакет специфических программ, необходимых для управления всеми системами конкретного автомобиля. Под каждую модификацию создается свое ПО, чтобы блок управления работал корректно. Оно бывает двух типов: функциональное и контрольное.

1. Функциональное ПО – это и есть те самые программы, которые предназначены для управления всеми подотчетными системами автомобиля. Они работают с данными, поступающими от датчиков, обрабатывают эти данные в соответствии с заложенными алгоритмами и выдают команды на связанные системы для регулировки их работы.
2. Контрольное ПО – это отдельные элементы, в которых происходит сравнение данных, полученных от датчиков, с контрольными показателями, а затем поиск ошибок и передача информации об этих ошибках на ЭБУ. В зависимости от серьезности этих ошибок, блок управления либо корректирует работу систем автомобиля, чтобы устранить причину, либо включает информационные пиктограммы на панели управления (например, значок масла или Check Engine), либо вообще блокирует работу двигателя.

Неисправности ЭБУ и их признаки

Повредить ЭБУ довольно сложно, но можно. Выйти из строя может как «железо», то есть сама плата или ее отдельные компоненты, так и программное обеспечение. Физические неисправности всегда хуже, поскольку не решаются перепрошивкой, а требуют ремонта или замены устройства. Учитывая стоимость контроллера, можно понять, почему при появлении первых подозрений на неисправность ЭБУ нужно срочно решать проблему, пока она не зашла дальше.

Поиск несправностей

Какие причины повреждения ЭБУ?

• Физическое воздействие на устройство: удары, падение, вибрация.
• Попадание на плату воды или масла.
• Перегрев.
• Короткое замыкание.
• Коррозия.
• Неправильно проведенное «прикуривание».
• Неграмотный чип-тюнинг.

Проблемы и сбои в работе ЭБУ сказываются в первую очередь на работе двигателя, поскольку именно он больше всего требует точности управления.

Как проявляются неисправности ЭБУ?

• Любые сбои в работе двигателя, нестабильные обороты, повышенное потребление топлива, «троение», пропуски зажигания.
• Тяжелый старт двигателя, потеря точности и легкости управления.
• Произвольное включение или отключение отдельных функций (например, вентилятора охлаждения двигателя).
• Периодически перегорают предохранители.
• Некорректная работа педали газа – туго, с замедлением ответа.
• Блокировка отдельных узлов – дверей, сцепления, самого двигателя.
• Загорается сигнал ошибки на панели приборов.
• При подключении сканера система показывает некорректные данные.

Диагностика ЭБУ

При появлении подозрений на неисправность ЭБУ диагностика нужна срочно. Но что делать, если нет возможности отправить машину к хорошим мастерам? Как проверить состояние блока управления, и можно ли это сделать самостоятельно?

В принципе ЭБУ можно проверить самостоятельно.

Самым простым и быстрым способом будет воспользоваться автомобильным диагностическим сканером. Достаточно наличия ODB2 разъёма и устройства вывода информации (телефон, планшет, ноутбук). Из представленных на рынке можем порекомендовать Scan Tool Pro Black Edition.

Данный сканер совместим с 99% новых и старых автомобилей, начиная с 1993 года выпуска, достаточно прост в использовании и имеет широкий функционал. К преимуществам конкретно этой модели можно отнести не только диагностику двигателя, но и остальных систем автомобиля. Стоит данное устройство не дорого (около 2000 рублей) и окупится за 1-2 поездки на СТО

Процесс диагностики

Для другого способа понадобится ноутбук и программа для диагностики (в большинстве случаев подходит KWP-D). Также специальный кабель с коннектором для диагностического разъема на блоке управления с одной стороны, и USB-разъемом – с другой. Если найти такой кабель не удалось, можно попробовать найти адаптер под USB, поддерживающий протокол KWP2000. Получится громоздко, но будет работать. Главное, чтоб было подключение к ноутбуку.

Порядок действий при диагностике в домашних условиях.

1. Адаптер (кабель) подключить к диагностическому разъему на ЭБУ и ноутбуку.
2. Запустить программу диагностики.
3. Включить зажигание, но не запускать двигатель.
4. После этого начнется тестирование ЭБУ, после которого появится сводная таблица с важными параметрами работы систем автомобиля.

Если действительно есть ошибки в работе двигателя и других узлов, они будут зашифрованы соответствующими кодами, собранными в раздел DTC. Посмотреть, что означает тот или иной код, можно в разделе «Коды», и только после этого анализировать состояние систем автомобиля и решать, как устранять неполадки.

Другие разделы сводной таблицы параметров, которые будут полезны для оценки состояния автомобиля.

1. UACC – отчет о состоянии аккумуляторной батареи, а именно – о реальном напряжении. Нормальные показатели составляют не менее 11,5 В, если меньше, нужно искать проблему в электросети или в самой АКБ.
2. THR – отчет о работе дроссельной заслонки. На холостом ходу она должна быть закрыта, то есть датчик должен показывать 0%. Если цифры другие – пора в сервис.
3. QT – показатель расхода топлива. Норма расхода составляет 0,6-0,9 л/ч. Если больше – нужно искать причину, и в первую очередь проверять свечи зажигания.
4. LUMS_W – обороты коленвала. На холостом ходу он должен вращаться 600-1200 об/мин, в зависимости от типа двигателя и его разогретости.

Действительно ли целесообразно проводить диагностику ЭБУ самостоятельно?

Как обычно, всё зависит от обстоятельств. И первый аргумент за то, чтобы научиться проверять блок управления, это финансовый вопрос. Профессиональная диагностика обойдется довольно дорого. К тому же не всегда найдется специалист, действительно разбирающийся в электронике и ПО. Чаще можно встретить мастеров по технической части, которые «плавают» в вопросах электроники, но плату за свои услуги берут на уровне профессионалов. К таким ребятам можно обратиться же пост-фактум, когда становится понятно, где искать проблему.

Второй аргумент за собственную диагностику – возможность неспешно разобраться, что означает тот или иной код ошибки, в чём может быть причина ее появления и как с ней бороться. Можно задавать «гуглу» глупые вопросы, и он не поднимет тебя на смех, а наоборот, поможет найти ответ. Информация в Интернете есть буквально обо всём, и нет необходимости делать умное лицо и молча кивать, когда мастер начинает говорить с тобой на марсианском диалекте, из которого понятны только числительные. И, наконец, умение разбираться в своей машине – это просто интересно.

Советы автомобилистам

Если ЭБУ неисправен, попробуйте его отремонтировать. Но не самостоятельно! Такую тонкую работу лучше доверить мастерам с опытом. Проблема в «железе» чаще всего возникает от перегрева, короткого замыкания, коррозии или перегорания какого-нибудь конденсатора. Последнее устраняется легче всего: конденсатор просто перепаивают, и дальше можно пользоваться своим блоком управления.

Коррозийные повреждения могут затронуть дорожки, и их (теоретически) тоже можно восстановить. Работа это тонкая, требующая умения, специальных инструментов, оборудования и знаний. Так что лучше сдать контроллер в ремонт и уповать на лучшее.

Часто проблемы с блоком управления появляются после ДТП, даже если оно не затронуло сам блок. Удар, сотрясение могут вывести из строя электронное устройство. Ну а если есть видимые повреждения корпуса, это в большинстве случаев приговор устройству.

Чип-тюнинг – это лотерея. Если есть желание рискнуть (в том числе деньгами на новый ЭБУ), можно попробовать улучшить характеристики двигателя. Но такие попытки нередко приводят к обратному эффекту, то есть сбою в ПО, после которого блок требует перепрошивки (не бесплатно, конечно).

Если необходимо определить, действительно ли проблема в ЭБУ, или это «шалит» механическая часть, можно найти аналогичный рабочий ЭБУ и временно поставить его на свой автомобиль. Проблемы исчезли – менять блок управления, проблемы остались – пора к механикам на поклон.

Заключение

Поломка электронного блока управления – одна из довольно неприятных, в основном из-за неясности того, как ее устранять. Покупка нового ЭБУ может обойтись довольно дорого, но без этого устройства современный автомобиль превращается в груду разрозненного железа, несогласованного между собой и зачастую неподвижного и бесполезного. Поэтому лучше сразу отнестись ответственно к защите ЭБУ от факторов риска.

Что такое блок управления двигателем: какие бывают блоки, неисправности и проверка

Начнем с того, что современный автомобиль представляет собой совокупность механических узлов, которые работают под управлением электронных компонентов. Другими словами, многими процессами во время работы ДВС и других агрегатов управляет сложная электронная система управления двигателем ЭСУД.

Указанная электронная система имеет в основе электронный блок управления (ЭБУ), датчики, а также электронно-механические исполнительные устройства. При этом именно блоки управления двигателем являются  так называемым «мозгом» автомобиля.

Блок управляет работой ДВС, осуществляет контроль за состоянием мотора и его систем, постоянно изменяя параметры для создания оптимальных условий с учетом того или иного режима. Далее мы рассмотрим назначение и устройство ЭБУ, ответим на вопрос, как проверить блок управления двигателем и какие симптомы указывают на проблемы с контроллером.

Электронный блок управления двигателем: назначение и устройство

Отметим, что электронный блок управления применительно к автоэлектронике является своеобразным «центром», который объединяет разные подсистемы, управляющие по отдельности теми или иными узлами и агрегатами.

Что касается видов электронных блоков управления в авто, их существует достаточно много. При этом условно их можно разделить на:

• электронный блок управления двигателем (ЭБУ, ECU);
• блок управления ДВС и трансмиссией;
• отдельные блоки управления двигателем, коробкой передач, системой тормозов, подвеской, системами безопасности, стабилизации и т.д., которые объединены между собой при помощи центрального блока.

Фактически, в зависимости от особенностей той или иной модели автомобиля, узлы и агрегаты могут иметь свой отдельный блок-контроллер. Затем указанные блоки объединяются в общую единую систему при помощи центрального модуля.

Становится понятно, что современные авто могут иметь на борту несколько десятков электронных блоков под управлением указанного центрального модуля. Как правило, основным блоком в системе является ЭБУ.

При этом на многих авто ECU управляет не только двигателем, но и выполняет функцию центрального модуля. По этой причине его принято просто называть центральным блоком управления.

Интеграция такого устройства в конструкцию автомобиля позволяет значительно оптимизировать работу ДВС, повысить производительность мотора, снизить уровень токсичности выхлопа и т.д. Также блок фиксирует различные неполадки и отклонения от нормы, своевременно уведомляя об этом водителя.

Конструкция ЭБУ и принцип работы

Итак, блок управления представляет собой вычислительное устройство, которое способно обрабатывать информацию. Информация поступает на блок от датчиков. Далее блок «анализирует» показания датчиков и формирует управляющие команды, передавая их на электронно-механические исполнительные устройства.

Сам блок  управления имеет аппаратную начинку и программное обеспечение. В основе блока лежит  микропроцессор, благодаря которому данные от датчиков анализируются и обрабатываются. Наличие программного обеспечения позволяет осуществлять вычислительные операции.

Если же говорить о датчиках, на ЭБУ поступает информация о положении коленчатого вала и частоте его вращения, расходе воздуха, скорости движения ТС, количестве кислорода в выхлопе, температуре двигателя, положении педали газа и степени открытия дроссельной заслонки и т.д.

Работа блока состоит в том, чтобы поддерживать и оптимизировать работу двигателя с учетом постоянно изменяющихся условий. На многих авто даже в бюджетном сегменте сегодня  устанавливается от 10 и более датчиков.

Кстати, современные электронные блоки управления имеют возможность перепрограммирования. Это значит, что такие блоки пригодны для тюнинга, так как имеется возможность изменения заводской программой. На практике это позволяет поставить на атмосферный мотор турбокомпрессор,  увеличить производительность после форсирования ДВС, перевести двигатель на газ и т.д.

Неисправности электронного блока управления двигателем и диагностика

Хотя производители выполняют ЭБУ в виде защищенной коробки, размещая аппаратную начинку в прочном металлическом корпусе, данное устройство также может выйти из строя. Проблемы с блоком управления могут сопровождаться неустойчивой работой ДВС или невозможностью завести двигатель, отклонениями в процессах смесеобразования, нарушениями в работе трансмиссии (как правило, автоматической) и т.д.

Чтобы проверить ЭБУ, начинать следует с визуального осмотра, что позволяет вывить очевидные дефекты (например, трещины в корпусе). Однако если таковых не обнаружено, это все равно не позволяет исключить возможные повреждения микропроцессора, так как причин для выхода из  строя данного устройства достаточно много.

Среди самых простых  специалисты выделяют:

• перегрев;
• сильную коррозию и попадание влаги;
• повреждения в результате ударных нагрузок;
• короткое замыкание;

Также виновником проблем может оказаться не сам ЭБУ, а плохой контакт с датчиками, окисление в месте присоединения проводов. Отметим, что нередко к проблемам с блоком управления приводит банальная безответственность самого автовладельца.

Например, во время мойки двигателя под давлением блок не защищается должным образом от попадания влаги, машина эксплуатируется во влажную погоду со снятыми элементами (без крыльев, капота). Часто владельцы игнорируют тот факт, что крепление ЭБУ в месте установки недостаточно надежное или имеются проблемы с проводкой, что может привести к короткому замыканию и т.п.

Еще вывести из строя электронный блок  может «прикуривание» от другого автомобиля с заведенным двигателем, неквалифицированная установка в автомобиль дополнительного оборудования, проблемы в высоковольтной части системы зажигания.

Добавим, что также встречаются случаи полного выведения из строя ЭБУ после попыток непрофессионального или самостоятельного ремонта данного типа устройств, а также чип-тюнинга. Важно понимать, на некоторых моделях блок является неремонтопригодным, то есть предполагается полная замена блока.

При этом после проведения поверхностной диагностики владелец снимает ЭБУ и пытается его разобрать/отремонтировать. Затем часто выясняется, что причиной проблем все же оказывается какой-либо датчик, однако после попыток ремонта блок для дальнейшей эксплуатации уже не пригоден.

По этой причине важно понимать, что сначала должна быть проведена комплексная профессиональная компьютерная диагностика. Только после этого можно принимать решение о том, что делать, менять или выполнить ремонт блока управления двигателем.

Если же говорить о доступной проверке, которую может выполнить автолюбитель самостоятельно, это банальная подмена имеющегося блока на точно такой же заведомо рабочий. Например, можно под залог взять ЭБУ от такого же авто на разборке, установить такой блок и проверить работу ДВС. Если машина работает с новым блоком нормально, тогда проблема очевидна.

Также отметим, что не всегда удается устранить поломку только заменой контроллера. Как уже говорилось выше, часто первопричиной поломки ЭБУ является не сам блок. Простыми словами, если, например, имеется замыкание в проводке, новый блок управления быстро выйдет из строя точно так же, как и предыдущий.

Ремонт ЭБУ двигателем и подбор блока для замены

Важно понимать, что ремонт  электронного блока управления  является сложной и ответственной процедурой, которая требует определенных навыков, оборудования, знаний и понимания принципов работы устройства.

При этом ремонтировать блоки управления рекомендуется только в тех случаях, когда заменить контроллер  на исправный нет возможности. Как правило, не удается заменить ЭБУ на старых и редких автомобилях (возникают трудности с подбором как нового, так и б/у контроллера), а также тогда, когда стоимость блока очень высока.

Что касается попыток сэкономить и отремонтировать ЭБУ самостоятельно, в этом случае риск повреждения электронного устройства высок. Также результатом попыток установить такой блок после ремонта в автомобиль является выход из строя и других систем на борту транспортного средства.

Простыми словами, на обычном СТО блок просто меняется на новый или заведомо рабочий. В остальных случаях попытки ремонта могут не только не принести желаемого результата, но и усугубить ситуацию. По этой причине ремонтировать блок нужно только в специализированных центрах, которые сами определят, целесообразно или нет проводить ремонтные процедуры с тем или иным типом устройств.

• Теперь перейдем к подбору устройства в рамках замены. Как уже говорилось выше, сначала нужно найти возможную причину, которая и привела к выходу блока из строя. Это позволит избежать скорой замены только что установленного ЭБУ.

Итак, необходимо учитывать, что в продаже часто встречаются восстановленные  блоки, причем ремонт провел сам завод-изготовитель. Такая практика является нормальной, так как экономически заводу выгоднее восстановить старый блок, чем изготавливать новый. Естественно, завод не будет ремонтировать полностью залитый водой, разбитый или сожженный ЭБУ. При этом на восстановленную деталь должна даваться гарантия, как на новое устройство.

• При выборе нужно понимать, что визуально, а также по разъемам и маркировке электронные блоки управления могут быть одинаковыми, однако ПО в таких устройствах разное. Дело в том, что для каждого типа ДВС на той или иной модели двигателя, а также в зависимости от года выпуска, программное обеспечение может сильно отличаться.

Получается, вполне возможно, что с не подходящим для конкретной машины ЭБУ автомобиль будет работать, однако о стабильности такой работы мотора и других агрегатов и узлов говорить не приходится.

Вполне очевидно, что новый электронный блок должен быть точно таким же, как и старый. Для подбора нужно не только учитывать марку и модель автомобиля, но и объем/тип двигателя, год выпуска авто, VIN-код, а также все маркировки, которые производитель нанес на сам блок.

• После того, как нужный блок был подобран, остается только реализовать подключение устройства к соответствующим разъемам. На практике ЭБУ далеко не всегда рассоложен в удобном и легкодоступном месте, так что нужно знать, где стоит блок управления двигателем на том или ином автомобиле. Перед подключением клеммы с АКБ следует обязательно снять.

Еще нужно помнить, что многие электронные блоки управления  нуждаются в дополнительной настройке. В одном случае это просто автоматическая подстройка ЭБУ под параметры и особенности работы конкретного авто (самоадаптация). Для такой подстройки на машине нужно просто поездить в разных режимах.

Более сложным случаем является необходимость выполнять перепрограммирование, более известное под названием чип-тюнинг. Такие доработки нужны тогда, когда требуется внести коррективы в работу ДВС, а также отдельных систем автомобиля.

Результата добиваются путем изменения штатного ПО и заводских стандартных настроек, которые «зашиты» в память ЭБУ. Качественно такую процедуру могут выполнить только квалифицированные специалисты, которые имеют подходящее программное обеспечение и оборудование.

Что такое ЭБУ, где он располагается в автомобиле и какие функции выполняет

Современные автомобили всё больше напоминают сплошное переплетение из проводов, датчиков и всевозможных компьютеров. Машина переполнена электроникой. Можно бесконечно долго спорить на тему того, плохо это или всё же хорошо.

Здесь куда важнее разобраться с устройством, которое фактически руководит и контролирует работу всей электронной начинки автотранспортного средства. И тут речь идёт об электронном блоке управления, либо просто ЭБУ.

Про эту аббревиатуру не слышал разве что самый ленивый человек, который совершенно не интересуется автомобилями и никогда не вникал в суть их устройства, но таких найдутся единицы. Большинство знает об этом блоке. Если быть точнее, то о его существовании. Но при этом мало представляют себе суть ЭБУ, его функции, возможности и даже расположение в конструкции автомобиля.

Что контролирует

Для всех расшифровка стала уже вполне понятной и известной. Понять смысл устройства стало куда проще даже после этого шага. Теперь вы знаете, что это за аббревиатура и как расшифровывается рассматриваемый нами ЭБУ. Довольно часто используется только аббревиатура в технической документации, поскольку автомобилистам нет смысла каждый раз напоминать её значение. ЭБУ можно называть коротко с помощью аббревиатуры, использовать полное понятие электронного блока управления, либо просто контроллер. Суть от этого никак не изменится. Куда важнее узнать, что же такое этот ЭБУ и где он находится в автомобиле.

Двигатель автомобиля, контролируемый ЭБУ

Фактически блок является мозгами современного автомобиля, без которого мы бы получили груду металла со всевозможными датчиками, проводами и электронными устройствами, никак не связанными друг с другом.

ЭБУ практически постоянно находится в режиме работы, поскольку на него поступает огромный объём информации от всевозможных датчиков. Эти данные блок обрабатывает, используя предусмотренные в его программе алгоритмы, после чего отправляет командные сигналы на так называемые исполнительные устройства. Блок заставляет в соответствующем режиме работать насосы, системы зажигания, форсунки и многое другое.

В итоге получается так, что блок выступает в качестве руководителя для всех предусмотренных в автотранспортном средстве электронных процессов. А это от элементарной работы фар до управления системами безопасности.

Есть достаточно обширный перечень датчиков, с которых информация сначала идёт на наш ЭБУ, а затем, проходя обработку, сам блок отправляет команды на исполнительные устройства, в зависимости от результатов анализа полученных сведений.

Среди основных датчиков, которые зависят от контроллера, можно выделить несколько. Они отвечают за:

• температуру мотора;
• холостой ход;
• подачу горючего;
• подачу кислорода;
• температуру окружающей среды;
• антиблокировочную систему;
• систему стабилизации;
• антизанос;
• скорость;
• текущее положение заслонки дросселя;
• уровень нажатия педали акселератора;
• коленвал;
• тормозную систему;
• уровень ОЖ;
• уровень тормозной жидкости;
• напряжение в бортовой сети;
• гидроусилитель;
• электроусилитель руля;
• кондиционер;
• отопление и пр.

Но тут перечислен только базовый набор, который есть практически на каждом современном автотранспортном средстве. На более продвинутых машинах в богатой комплектации список значительно увеличивается.

Обработав полученную информацию, контроллер или мозг автомобиля отправляет команды различным исполнительным узлам, системам и механизмам. Это позволяет внести изменения в работу:

• дроссельной заслонки;
• системы подачи воздуха;
• зажигания;
• фаз газораспределения;
• системы кондиционирования;
• выхлопной системы;
• освещения;
• стеклоподъёмников;
• подогрева;
• АКПП и пр.

Но и тут речь идёт исключительно о минимальном наборе, характерном для базовой комплектации недорогой иномарки. Увеличьте комплектацию или купите более современных и продвинутый автомобиль с большим количеством электроники, и ЭБУ будет посылать команды целому ряду дополнительных систем, механизмов и устройств.

Для многих это удивительно, что один небольшой блок выполняет столь сложную работу. Причём делает это постоянно, без перерывов, одновременно обрабатывая огромный объём информации.

Из-за широких функций и возможностей некоторые полагают, что ЭБУ должен выглядеть как компьютер, ноутбук или планшет, обладать внушительными размерами. Исключением можно назвать лишь отсутствие экрана. Но в действительности все поражаются ещё больше, видя реальный форм-фактор этого управляющего блока.

Как выглядит

Фактически вы уже знаете, что такое ЭБУ в любой современной машине. Это контрольно-командный центр всего автотранспортного средства. Вся используемая электроника завязана на одном блоке. Она обязана отчитываться перед ЭБУ ежесекундно и порой даже чаще. При этом сам контроллер, анализируя полученные данные, может корректировать работу систем и всей машины, передавая необходимые командные сигналы к исполнительным устройствам.

Внешник вид ЭБУ двигателя Бош

Теперь стоит взглянуть на блок просто как на составляющий элемент автомобиля. Это небольшое устройство, которое заключено в специальный корпус. В качестве материала для корпуса используется пластик или металл, чаще всего алюминий из-за его неподверженности коррозии.

Корпус устанавливается в разных местах, в зависимости от конкретной марки и модели. При этом от расположения зависит сам материал корпуса ЭБУ. Если инженеры решили установить его в салоне, тогда применяется пластик и прочный полимер, поскольку угрозы быстрого износа и повреждения нет. Когда ЭБУ располагают в подкапотном пространстве, тут лучше применять металл.

Внутри этого корпуса располагается плата. Она и есть тот самый контроллер или управляющий блок. Наружу выходят разъёмы в количестве 2 штук. Адаптированы эти разъёмы под шины типа CAN. Через них происходит соединение со всеми проводами от датчиков и устройств в авто.

Дополнительно на большинстве ЭБУ есть разъём для подключения диагностического оборудования. С его помощью чистятся мозги блока, меняется программное обеспечение, восстанавливаются базовые настройки, удаляются ошибки и пр.

Проведение диагностики блока управления

Активная работа блока приводит к его активному нагреву. Чтобы отвести тепло, инженеры предусмотрели наличие специальных оребрений. Это похоже на радиатор охлаждения процессоров, которые применяются в компьютерах и ноутбуках.

Сняв с автомобиля этот блок управления, вы увидите перед собой коробочку компактных размеров. Примерные параметры составляют 30х30 мм при толщине не более 70 мм. Хотя блоки бывают разными, в зависимости от года выпуска, конкретного автомобиля и автопроизводителя.

Внутренняя начинка

С коробкой разобрались. Теперь ведь интересно заглянуть внутрь. Под оболочкой, выполняющей роль кожуха и защиты, скрывается плата внушительных размеров. Во многом напоминает те платы, которые вмонтированы в системный блок обычного персонального компьютера.

Плата электронного блока управления двигателем

Вдаваться в подробности устройства платы ЭБУ не имеет смысла. Тут важно знать, что она включает в себя 2 ключевых узла. Это память и программное обеспечение.

Причём память здесь есть 3 типов:

• Постоянно запоминающее программируемое устройство или просто ППЗУ. Она служит для закладки различных программ и функций для работы силового агрегата;
• Оперативное запоминающее устройство, либо же сокращённо ОЗУ. Этот отдел памяти блока необходим для осуществления работы с промежуточной информацией. Фактически здесь данные обрабатываются в режиме реального времени;
• Последней частью памяти является ЭРПЗУ. Также запоминающее устройство, которое называют электронным репрограммируемым. Хранит временную информацию в виде кодов доступа, блокировки, пробега, расхода топлива и пр.

Следующим разделом платы блока управления выступает программное обеспечение. Его делят на 2 типа:

• Наиболее важным считается функциональное ПО. Сюда приходит различная информация со всевозможных датчиков. ПО анализирует данные и отправляет затем команды на исполнение;
• Другим типом памяти выступают модули или контрольные микросхемы. Нужно для контроля полученной информации и проверки на предмет ошибок. При их обнаружении ПО старается устранить ошибки. Если это сделать не удаётся, тогда водитель видит их в виде буквенно-цифровых обозначений. Самым известным можно считать Check или Check Engine. В некоторых случаях, если ошибка критическая, ПО блокирует возможность пуска ДВС.

Также о программном обеспечении в составе платы ЭБУ хорошо известно поклонникам чип-тюнинга. Сюда вносятся изменения, переписываются программы, задаются новые алгоритмы.

Расположение

Справедливо будет узнать, где именно в автомобиле находится ЭБУ. В действительности блок располагается в разных местах. Всё зависит от конкретного автомобиля и порой даже года выпуска.

Расположение ЭБУ двигателя Mazda

Есть 2 основных места, куда автопроизводители в процессе сборки транспортного средства устанавливают управляющий блок.

1. Салон. Поскольку салон является достаточно вместительным пространством, искать следует исходя из руководства к вашему автомобилю. В случае с машинами производства АвтоВАЗ выбирают место под панелью около печного радиатора. У некоторых блок располагается под задним диваном. Это наиболее актуально в последнее время для иномарок премиум класса. Есть редкие случаи, когда блок ставят в багажный отсек.
2. Подкапотное пространство. Вообще инженеры давно пришли к выводу, что располагать блок под капотом не очень правильное решение. Это обусловлено постоянным воздействием грязи, воды, влаги, осадков, высоких температур. Всё это негативно влияет на блок, даже если он заключён в прочный и надёжный корпус. Искать ЭБУ следует в районе аккумуляторной батареи, около блока с предохранителями.

На практике отыскать управляющий блок даже на автомобиле, который вы только приобрели и не успели разобраться с его устройством, не сложно.

Автопроизводители никогда не размещают блоки под панелями, которые тяжело снять или для доступа требуется разбирать половину салона. Обычно это одна скрытая панель, удерживающаяся на фиксаторах или на 1-2 саморезах. В подкапотном пространстве найти ЭБУ ещё проще. Визуально ищите коробочку, от которой отходит пара шлейфов.

Опытные автомобилисты и специалисты в области диагностики автомобилей настоятельно не рекомендуют любителям пытаться разбирать и чинить блок. Это сложное устройство, что вы уже наверняка поняли. Потому и крайне дорогостоящее даже на автомобилях бюджетного класса. Если возникают проблемы, лучшим решением будет обращение в проверенный автосервис.

Неисправности

Часто автолюбители интересуются, как можно проверить свой ЭБУ на работоспособность. Для этого не нужно разбирать весь блок и пытаться что-то там открутить. Следует ориентироваться на косвенные признаки.

Неисправность блока управления из-за попадания масла на плату

Есть несколько признаков неисправности ЭБУ, которые проявляются в виде следующих симптомов:

• двигатель не запускается вообще;
• все или часть систем блокируются;
• мотор работает с погрешностями;
• плавают обороты;
• проваливаются обороты мотора;
• вылезают ошибки.

Любая неисправность в ЭБУ является крайне неприятной, поскольку блок считается надёжным и долговечным элементом. Плюс очень дорогим. Никто не хочет столкнуться с необходимостью его замены. Симптомы поломок появляются лишь в результате неправильной эксплуатации, механических повреждений или некорректной заливки программного обеспечения, что часто случается с любителями чип-тюнинга.

Причины самой поломки предельно банальные. Это короткое замыкание, попадание на плату влаги и воды, перегрузка, перегрев, физические воздействия, влияние коррозийных процессов.

Серьёзное повреждение или перегорание платы практически не оставляет шансов на восстановление работоспособности старого управляющего блока. Потому приходится покупать новый. И тут возникает главная проблема в виде высокой стоимости. Если у вас бюджетный автомобиль в простой комплектации, в среднем за блок придётся отдать не менее 300-500 долларов.

Не стоит сразу же спешить выкидывать свой ЭБУ. Для начала попробуйте разобрать блок и посмотреть, что произошло внутри. Бывает так, что ошибки вылезают из-за проблем лишь с одной небольшой микросхемой, коррозия задела некоторые участки, нарушились контакты. Подобные неисправности устраняются с вероятностью 80%. После такого ремонта ЭБУ может прослужить ещё много лет. Но лучше отдать в ремонт хорошему специалисту, а не пытаться что-то сделать самому, не имея надлежащего опыта, знаний и умений.

ЭБУ является важнейшим и неотъемлемым составляющим компонентом любого современного автомобиля. И чем больше электроники используется в машине, тем выше значимость блока управления. Но тем и выше его ответственность. Потому производители крайне ответственно подходят к вопросу его создания, чтобы предотвратить возможные сбои, минимизировать неисправности и не допустить появления ошибок. Невероятно сложное устройство, внешность которого порой не даёт поверить в это.

ЭБУ

Электронный блок управления — устройство, которым оборудуется каждый современный автомобиль. Его наличие обеспечивает качественный контроль за важными агрегатами и узлами машины.

Электронный блок управления — такое устройство, которое позволяет выполнять прием и обработку данных, подающихся с разных регуляторов и датчиков автомобиля. Процедура обработки информации выполняется по конкретному алгоритму, заложенному разработчиком. После этого образуются команды исполняющего типа, передающиеся на соответствующие узлы и агрегаты.

Благодаря установке электронного блока управления в машину у потребителя есть возможность оптимизации основных показателей работы мотора машины:

• крутящего момента;
• основных показателей мощности;
• состава отработавших газов;
• расхода горючего и т. д.

Благодаря наличию электроники у потребителя есть возможность диагностики всех автомобильных агрегатов и узлов. Программный контроль обеспечивается при работе как на бензиновом, так и на дизельном моторе.

Основные функции электронного блока управления двигателем в автомобиле

Электронный модуль выполняет сбор данных со следующих устройств:

• контроллера температуры двигается и воздуха, если последний установлен на машине;
• контроллера уровня топлива;
• регулятора подачи кислорода в цилиндры двигателя;
• контроллера скорости;
• датчика холостых оборотов;
• информацию от датчиков систем стабилизации, АБС, антиизноса, а также других контроллеров систем безопасности;
• данные от датчика положения коленчатого и регулировочного валов;
• контроллера положения ДПДЗ и педали газа;
• датчика мониторинга объема охладительной жидкости в системе;
• датчика напряжения электросети машины;
• данные из электроцепи электрического управления руля либо ГУР.

Это незначительный объем информации, которую модуль обрабатывает на постоянной основе. Чем больше электроники устанавливается в авто, тем больше список контроллеров, с которыми работает устройство. Во внедорожниках и кроссоверах блок собирает данные от систем пневматической подвески. При приеме и обработке данных электронный модуль передает команды для поддержки работы машинных систем.

По факту модуль всегда следит за работой систем:

• впрыска инжекторного силового агрегата;
• подачи воздуха в мотор;
• зажигания;
• контроля объема вредных веществ в составе отработанных газов;
• управления системой газораспределения;
• управления автоматической трансмиссией;
• поддержки необходимого уровня температуры;
• осветительных приборов как внешних, так и внутренних;
• обогрева салона, а также кондиционирования;
• электродвигателя системы стеклоподъемников.

Подробный обзор возможностей электронного модуля представлен каналом Мир Матизов.

Вместе с ЭБУ в машине, в зависимости от производителя, могут использоваться:

• блок определения наличия кузова;
• модуль синхронизации компонентов коробки передач;
• блок контроля работы тормозной системы;
• модуль включения узлов пассивной безопасности и т. д.

Компоненты электронного блока управления двигателем

Независимо от того, какой тип устройства установлен на авто и где находится модуль, все его составные элементы условно разделяются на два блока:

• программная часть;
• аппаратная составляющая.

Визуально электронный модуль представляет собой плату, установленную в пластиковый или металлический корпус для обеспечения эффективной защиты блока. Само устройство монтируется в подкапотном пространстве либо салоне машины, в районе приборной панели или напротив пассажирского кресла. Место монтажа ЭБУ обычно указывается в сервисной документации к авто. Конструктивно сама плата состоит из микропроцессорного, а также запоминающего устройства. Модуль оснащается несколькими разъемами, их обычно два.

Непосредственно на плате устройства расположено несколько модулей памяти. Есть постоянная, где хранится информация о работе базовых микропрограмм, также здесь записываются основные параметры для обеспечения эффективной работы мотора. На схеме есть модуль оперативной памяти, его наличие обеспечивает возможность быстрой обработки подающейся информации от контроллеров. Также в этой памяти кратковременно хранятся некоторые результаты диагностики и обработки. Данные из памяти запоминающего модуля можно удалять.

Программное обеспечение

Программная составляющая устройства включает в себя несколько модулей:

1. Контрольный. Предназначен для проверки и регулировки параметров отправляющихся сигналов. Программная составляющая может при необходимости остановить работу двигателя.
2. Функциональный. Эта часть предназначена для получения импульсных данных, которые подаются на электронный модуль от разных контроллеров и датчиков. После приема функциональная составляющая ЭБУ выполняет обработку информации и формирование команд, которые отправляются на исполнительные компоненты.

Аппаратное обеспечение

Аппаратная составляющая блока включает в себя множество электронных элементов, речь идет о микропроцессорах и других модулях. Эта часть включает в себя аналогово-цифровое преобразовательное устройство, которое ловит аналоговые импульсы. После их приема сигналы преобразуются в цифровой формат, на который ориентирован микропроцессор. Если требуется обратное преобразование импульсов, то эту функцию выполняет преобразовательное устройство. Помимо этого, на электронный модуль подаются импульсы, проходящие через преобразовательную составляющую и изменяющиеся из аналогового формата в цифровой.

Принцип действия и особенности модуля

Работа электронного модуля состоит в приеме данных от разных контроллеров, количество которых может быть около двадцати.

Кроме обработки данных, ЭБУ передает сигналы на узлы и агрегаты:

1. Системы зажигания. В зависимости от типа может применяться одна катушка либо несколько. Эта система предназначена для своевременной активации искры в цилиндрах силового агрегата.
2. Диодные индикаторы. Предназначены для выдачи информации о наличии возможных ошибок. Речь идет не только о работе мотора, но и самого модуля.
3. Форсунки. С их помощью выполняется впрыск топлива в цилиндры ДВС. Надо учитывать, что частота смены объема горючего регулярно меняется, поскольку все зависит от определенных условий работы. Изначально ЭБУ собирает данные о характеристиках форсунок.
4. Тестеры. Устройства для проверки систем и механизмов подсоединяются к электронному модулю посредством штекера. Необходимость подсоединения может появиться для проверки машинного мотора или трансмиссии с помощью компьютера либо специализированных сканеров.

Канал ДваКолеса Show рассказал о принципе действия электронного модуля.

Основные достоинства и недостатки ЭБУ

Несмотря на наличие множества преимуществ, у электронных модулей есть и недостатки.

Достоинства ЭБУ

Плюсы устройств:

• возможность оптимизации динамических параметров работы ДВС;
• снижение расхода горючего при правильной регулировке соотношения воздуха и топлива;
• простота пуска силового агрегата — модуль быстро адаптирует двигатель для работы в разных условиях, к примеру, при функционировании на холостом ходу;
• при установке ЭБУ в авто у владельца машины отпадает необходимость в ручной регулировке параметров работы ДВС;
• увеличение показателей экологичной чистоты при правильной регулировке объемов вредных веществ в отработанных газах.

Недостатки ЭБУ

Минусы электронных модулей:

• высокая цена на составляющие элементы, если возникнет необходимость проведения ремонта модуля;
• при неполадках блок часто не подлежит ремонту, его приходится менять целиком;
• необходимость в эксплуатации недешевого и сложного оборудования для проверки модуля, иногда для диагностики требуются квалифицированные мастера;
• повышенные требования параметров надежности питания бортовой сети — скачки напряжения могут привести к поломке ЭБУ;
• необходимость использования только качественного топлива при заправке машины.

Канал Avto-blogger подробно рассказал об особенностях и недостатках электронных модулей.

Признаки выхода из строя электронного блока управления

По статистике часто проблемы в работе электронного блока управления обусловлены ошибками в эксплуатации устройств.

Причины и симптомы неисправностей

Причины, которые могут привести к выходу из строя ЭБУ:

• прикуривание двигателя машины от авто с заведенным силовым агрегатом;
• ошибки, допущенные при подключении АКБ, в частности, речь идет о несоответствии полярностей клемм;
• монтаж противоугонной системы неквалифицированным специалистом, который привел к ошибкам установки;
• демонтаж зажимов батареи при заведенном двигателе;
• активация стартерного устройства с отключенной силовой шиной;
• негативное воздействие влаги на ЭБУ, если жидкость попала внутрь устройства, на саму плату;
• повреждение электроцепи, к которой подключен электронный модуль, либо замыкание на участке электролинии;
• случайное подключение электрода при выполнении сварочных работ на электроцепь или контроллеры, установленные на авто;
• механические повреждения устройства, которые могут произойти в случае аварии;
• ошибки, допущенные при перепрошивке девайса;
• неисправности в работе высоковольтной составляющей системы зажигания — распределительных устройств, кабелей, катушек и т. д.

Признаки, по которым можно определить неисправность в работе блока:

• электронный модуль перестал реагировать на сигналы, подающиеся от контроллеров температуры, регулятора кислорода и положения дросселя;
• двигатель автомобиля перестал запускаться либо появились проблемы в его управлении;
• при функционировании силового агрегата периодически происходят блокировки систем сцепления, дверных замков и т. д.;
• на ЭБУ перестали подаваться сигналы от исполнительных узлов — датчиков холостых оборотов, системы зажигания, топливного насоса, системы управления форсунками и т. д.;
• различные неполадки механического плана — вышедшие из строя платы электронных приборов, перегоревшие электропроводники и т. д.;
• троение мотора машины;
• на электронные устройства и оборудование перестало подаваться питание;
• на экране бортового компьютера или приборной панели постоянно выводятся ошибки.

Канал Гараж продемонстрировал процедуру компьютерной диагностики модуля и сброса ошибок в гаражных условиях.

Устранение неполадок

Каждый модуль оборудуется системой проверки, что позволяет диагностировать степень неисправности блока в гаражных условиях. Чтобы выполнить проверку, автовладельцу надо подключиться к модулю посредством компьютера, на который заранее устанавливается диагностическое ПО. Допускается применение тестеров и сканеров для проверки. Информация, которая получается в процессе диагностики, должна быть сравнена с нормированными параметрами.

Все причины появления неполадок в ЭБУ делятся на два типа — неисправности в функционировании прошивки либо нерабочие проводники.

Восстановить работу ПО можно с помощью перепрошивки модуля, выполнить эту задачу смогут только мастера с опытом работы. Проверка электрических показаний может быть сделана в гаражных условиях посредством использования мультиметра. Чтобы найти пробой в электроцепи, автовладельцу надо разобраться со схемой работы ЭБУ, она будет разной в зависимости от модели установленного модуля.

После определения места установки проводников, кабеля питания и резисторных элементов выполняется прозвон электроцепи. Проверке подлежит участок, где были выявлены ошибки показаний ЭБУ. Если проверка не дала результатов, осуществляется прозвон всех электроцепей на схеме прибора. Некоторые потребители после обнаружения ошибки отключают клемму аккумулятора, полагая, что это позволит удалить код ошибки из памяти.

Избавиться от неполадки в ЭБУ нельзя методом отключения АКБ, так из памяти устройства удалится только код ошибки, сама неисправность останется.

Ремонт электронного модуля выполняется посредством проведения следующих действий:

1. Выявление места повреждения в функционировании модуля.
2. Повторное измерение параметров сопротивления.
3. Поиск точки крепления электропроводника.
4. Подключение кабеля с нужным сопротивлением параллельным образом посредством паяльника. Старый провод можно не отключать.

Если это не помогло избавиться от ошибок в работе модуля, надо обратиться за помощью к мастерам. Качество проведения ремонта блока влияет на его ресурс эксплуатации, а также безопасность машины в целом.

«Ремонт электронного модуля своими руками»

Канал АВТО РЕЗ наглядно показал процедуру выполнения ремонта модуля управления ДВС в гаражных условиях.
