Пришло время регулировать тепловые зазоры клапанов в honda civci ferio с двигателем D15B. Почему их надо регулировать, спросите Вы. Вкратце, тут дело все в том, что при нагревании все детали расширяются, а в холодном состоянии соответственно появляются зазоры.

Признаки!

Характерным признаком, скорейшей потребности в регулировки тепловых зазоров клапанов, является повышенный шум и вибрация при холодном старте!

Периодичность

По инструкции производителя такая регулировка должна проводиться раз в 30000 пробега. Регламент приведу еще раз чтобы не лезть сюда!

Программа ТО

Опасность!

В чем опасность отсутствия регулировки клапанов?

Да все просто тут дело в износе рокера и кулачка распредвала. При увеличенном зазоре, кулачок начинает бить по рокеру, что приводит к характерному шуму двигателя. В тот момент когда клапан возвращается в первоначальное состояние, кулачок распредвала открывается раньше чем нужно, когда клапан еще не закрыт и пружина со всей силы бросает тарелку клапана в седло на головке блока цилиндров.

Такие удары повторяются многократно и происходит разрушение метала тарелки и седла, на кромках появляются микротрещины. Если долго ездить и не производить регулировку тепловых зазоров, не обращать внимания на стук клапанов,  то это может привести к обрыву тарелки  или даже высыпанию седла из головки, что может привести и к повреждению поршней и блока цилиндров.

Инструмент!

Для регулировки клапанов нам понадобится:

1. Набор щупов! (от 15 до 30 мм, нужно будет выставить 20 и 25) ;

   Набор щупов

2. Длинные головки на 17 и 19 (для поворота колен вала, если у вас механика, то можно поставить на 5-тую и крутить колесо);
3. Головка или рожковый ключ на 10, для снятия крышки головки блока цилиндров;

Инструкция по регулировке тепловых зазоров двигатель D15B или D17A!

 Внимание! Регулировка тепловых зазоров должна осуществляться при температуре 10-40 градусов Цельсия!

Шаг 1. Снимите крышку катушек зажигания (А) и снимите катушки зажигания (В)

снять-катушки

Шаг 2. Снимите кронштейны (А) троса привода дроссельной заслонки и кронштейн (В) жгута проводов с крышки головки блока цилиндров.

шаг — 2

Шаг 3. Снимите крышку головки блока цилиндров.

шаг-3

Шаг 4. Снимите уплотнение (А) и отсоедините разъем (В) датчика положения распределительного вала с верхней крышки ремня привода ГРМ, как показано на рисунке ниже.

Шаг 5. Снимите верхнюю © и нижнюю (D) крышки ремня привода ГРМ.

шаг-5

Шаг 6. Установите поршень первого цилиндра в верхнюю мертвую точку(ВМТ). При этом метка «UP» (А) на шкиве распределительного вала должна быть направлена вверх, а метки верхней мертвой точки (В) должны лежать в плоскости головки блока цилиндров.

шаг-6

Шаг 7. Выберите соответствующие щупы для измерения теплового зазора в приводе клапанов.

Щуп для измерения зазоров в приводе:

• впускных клапанов: 0,18 — 0,22 мм;
• выпускных клапанов: 0,23 — 0,27 мм;

шаг-7

Шаг 8. Установите щуп (А) между регулировочным винтом и торцом клапана. Подвигайте щуп вперед и назад, при этом должно ощущаться легкое сопротивление.

шаг-8

Шаг 9. Если сопротивление велико или отсутствует, ослабьте контргайку (А) и отрегулируйте зазор регулировочным винтом.

Зазоры:

• впускных клапанов: 0,18 — 0,22 мм;
• выпускных клапанов: 0,23 — 0,27 мм;

шаг-9 БЕЗ VTEC

шаг-9 C VTEC

Шаг 10. Затяните контра гайку и перепроверьте зазор. Отрегулируйте его в случае необходимости.

Момент затяжки:

D15b модели без системы VTEC: 18Н*м;

Остальные: 20Н*м;

Шаг 11. Установите поршень третьего цилиндра в верхнюю мертвую точку. При этом метка «UP» на шкиве распределительного вала должна быть направлена, как показано на рисунке.

шаг-11

Шаг 12. Проверьте и, при необходимости, отрегулируйте зазор в приводе клапанов третьего цилиндра.

Шаг 13. Установите поршень четвертого цилиндра в верхнюю мертвую точку. При этом метка «UP» на шкиве распределительного вала должна быть направлена, как показано на рисунке.

шаг-13

Шаг 14. Проверьте и, при необходимости, отрегулируйте зазор в приводе клапанов четвертого цилиндра.

Шаг 15. Установите поршень второго цилиндра в верхнюю мертвую точку. При этом метка «UP» на шкиве распределительного вала должна быть направлена, как показано на рисунке.

шаг-15

Шаг 16. Проверьте и, при необходимости, отрегулируйте зазор в приводе клапанов второго цилиндра.

Шаг 17. Установите крышку головки блока цилиндров.

• Тщательно очистите прокладку и канавку под прокладку крышки головки блока цилиндров.
• Установите прокладку в крышку.шаг-17 б
• Убедитесь, что контактные поверхности чистые и сухие.
• Нанесите слой герметика на крышку головки блока цилиндров, на места (А), указанные на рисунке.   Примечание: детали необходимо установить в течение времени, указанного в инструкции по применению герметика. В противном случае герметик должен быть удален и нанесен заново.шаг-17г
• Удерживая прокладку крышки головки блока цилиндров в нужном положении, установите уплотнения свечей зажигания (А). Затем установите крышку головки блока цилиндров (В). Перемещая вперед и назад, установите прокладку.
• Проверьте шайбы болтов крепления крышки. Замените поврежденные.шаг-17е
• Затяните болты © в 2-3 прохода в последовательности, указанной на рисунке. Момент затяжки: 10 Нм.шаг-17ж
• Установите кронштейн (А) жгута проводов и кронштейны (В) троса привода дроссельной заслонки.шаг-17з

Шаг 18. Установка деталей при сборке производится в последовательности обратной снятию.

Регулировка клапанов | Honda Civic Ferio | D15B

Пришло время регулировать тепловые зазоры клапанов в honda civci ferio с двигателем D15B. Почему их надо регулировать, спросите Вы. Вкратце, тут дело все в том, что при нагревании все детали расширяются, а в холодном состоянии соответственно появляются зазоры. Признаки! Характерным признаком, скорейшей потребности в регулировки тепловых зазоров клапанов, является повышенный шум и вибрация при холодном …

Регулировка зазоров клапанов Honda Civic: методика и таблица

НА САЙТЕ ВЕДУТСЯ РАБОТЫ. ВОЗМОЖНЫ СБОИ, НЕКОРРЕКТНОЕ ОТОБРАЖЕНИЕ.

Случайная статья узнай что то новое

Что такое регулировка зазора клапана?

Под регулировкой зазоров клапанов понимается регулировка зазора между регулировочным винтов и торцом ножкой клапана с помощью регулировочного винта, который фиксируется контргайкой на нем. При недолжном зазоре, эффективность работы двигателя заметно снижается, как при малом, так и при большом зазоре.

При слишком малых зазорах обычно со временем прогорают клапана. При больших зазорах, клапана должным образом не опускаются, не открываются, мощность двигателя значительно снижается и появляется характерный металлический звук. Зазоры для впускного и выпускного клапана разные. Размер щупа, если его нет в наборе — подбирается остальными щупами.

Эта информация будет полезна для тех кто решит сделать капитальный ремонт двигателя Honda Civic.

Так прогорают клапана при перетянутых зазорах регулировки.

Как отрегулировать зазоры клапанов двигателя Honda Civic: методика D14A4 D14A4

В двигателях D и B серии,и других серий тоже регулировка клапанов идентична. Регулировка происходит только на холодном двигателе!Снимаем крышку ГБЦ, снимаем защиту шкива распредвала. Воротком поворачиваем против часовой стрелки шкив коленвала, и выставляем его по метке ВМТ, так чтобы метка UP на распредвале была в верхнем положение как на рисунке..Это значит что сейчас первый цилиндр (то есть крайний правый) находится в верхней мертвой точке.

Положение шкива распредвала при ВМТ 1 цилиндра

Метка ВМТ на шкиве коленвала HONDA, Находится правее трех меток зажиганя УОЗ

Гаечным ключем ослабляем контргайку, в зазор между клапаном и коромыслом устанавливаем нужный щуп, регулируем винт и затягиваем гайку.Щуп должен выходить из зазора с легким усилием. После регулировки первого цилиндра, поверните шкив колевала так, чтобы шкив распредвала повернулся ровно на 90 градусов.

Приступаем к регулировке 3 цилиндра, после 4 , наконец, 2-го. Если прокладка крышки старая, течет или порвана поменяйте ее. Если прокладка достаточно новая, обезжириванием поверхность крышки и ГБЦ, ставим крышку и аккуратно затягиваем болты крышки 10нм (затяжка одной рукой, коротким воротком — трещоткой). Это вся технология регулировки тепловых зазоров клапанов.

Для самой регулировки клапанов зазоров нам понадобятся:

• Набор щупов.
• Прокладка крышки ГБЦ.
• Головка на 10, для крышки ГБЦ.
• Головка на 17 длинная, для поворота коленвала.
• Вороток 12 под головку 17, для поворота коленвала.
• Шлицевая отвертка.
• Накидной ключ на 10.
• Табличные значения на двигатель или ГБЦ, приведены ниже.

• Напоминаю, что работа поршней идет так: 1-3-4-2, первый цилиндр со стороны ГРМ.
• Допуск к зазорам +- 0.02мм.

Пример щупов, российского производства

Таблица значений зазоров регулировки клапанов Honda Civic

Случайная статья узнай что то новое

Данная статья актуальна для автомобилей Honda выпуска 1992-2000 годов, таких как Civic EJ9, Civic EK3, CIVIC EK2, CIVIC EK4 (частично). Информация будет актуальна для владельцев Honda Integra в кузовах DB6, DC1, с моторами ZC, D15B, D16A.

страница

Соц. Сети

Календарь событий

• Автоэкзотика — 1 мая
• Jap Days — 22 Июня
• JAP CAR FEST — 19-21 июля

Клубные встречи

• Москва
• Санкт-Петербург
• Минск
• Уфа

Партнеры EJ9.Ru

Регулировка клапанов civic 4d

Вчера решил отрегулировать клапана, так как с момента прошлой регулировки прошло полтора года или 50 т.км, да и движок уже не совсем ровно работал. Сразу заказал и купил новую прокладку 12341RNAA01 и герметик. Так же заехал к знакомому и взял регулировочный щуп.

Утром проснулся в отличном настроении, так как ни куда мне сегодня не надо ехать. Позавтракав вышел на улицу где ждали меня мои собачки.

Для регулировки мне понадобилось следующее:1. трещотка с удлинителем и головкой на 192. ключ на 103. плоская короткая отвертка3. маленькая трещотка с удлинителями и головкой на 104. новая прокладка клапанной крышки 12341RNAA015. пассатижи6. герметик7. бензин (для обезжиривания)8. ветошь

9. щупы для проверки зазоров

Процесс регулировки весь описан в мануале ВОТ ТУТ!

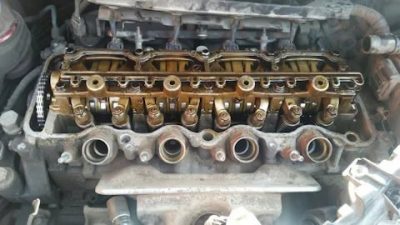

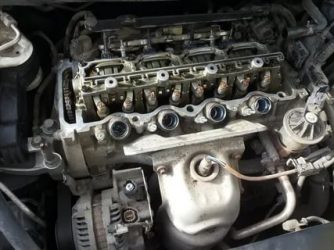

Сняв клапанную крышку.

Выставил шкив распредвала в положение UP

и преступил к проверки зазоров первого цилиндра. Все клапана были чуть зажаты примерно впуск 0,15 выпуск 0,20 напоминаючто зазоры должны быть 0,20 мм. впуск и 0,25 мм.Проверил все цилиндры в итоге впускные клапана были зажаты только в первом цилиндре в остальных все в норме, а вот с выпускными чуть хуже так как зажаты были в первом, третьем и один в четвертом.Закончив регулировку, перешел к очистке и сборке.

Обезжирив и отмыв клапанную крышку, установил новую прокладку и намазал немного герметика возле картера цепи.

В общем все собрал

Ну и так как настроение отличное, душа поет, а руки просят еще. Решено было приклеить части расширителя кузова на мамину витару. Витара попала в легкое ДТП где были повреждены бампер и крыло. На дилере все поврежденные элементы заменили, но так как расширители кузова не были вписаны в КАСКО их отказались бесплатно приклеить обратно.

Запросили какие то немыслимые деньги за данную процедуру, я естественно отказался платить, так как два матка скотча это всего рублей 500.
Ну и вот как то так. Обезжирил крыло и саму накладку, наклеил скотч на накладку, снял пленку и наклеил. После этого было все разогрето строительным феном и с усилием прижато.

Ну и пришлось просверлить пару отверстий в новом бампере, так как на накладки ставятся доп клопы.

доброго времени суток, уважаемый читатель, пару дней назад отрегулировал клапана, так как купил авто не давно, стараюсь потихоньку все сделать что бы спокойно ездить. Насчет регулировки вечные споры, так как в мануале дорестайлинг указан промежуток между ПРОВЕРКОЙ ЗАЗОРОВ и в случай надобности последующая регулировка 30 000 км, рестайлинг 45 000, а в мануале Honda Civic 4D которая поставляется в Германию вообще 100 000, и кто знает чему верить, но так как авто досталось мне с рук и с хорошим пробегом, я не знаю кто и когда там проводил регулировку.

В итоге вся процедура заняла 4 часа. За прокладку если честно надеялся что станет старая, но она была уже не в самом лучшем состоянии по этому было решено заменить на новую оригинал, кто говорит что можно и аналог, но к двигателю своего авто я отношусь с уважением и решил не испытывать судьбу.

2) Щупы 0.2 и 0.25 (Force 618)

Читать дальше:  Стандарт ece r44 04 что это

3) Герметик, навнерное любой подходящий формирователь прокладок я брал

4) Головки на 10 (короткая и длинная) + карданчик и удлиннитель — подлазить к впускным клапанам и задним болтам крышки.5) Головка на 19 длинная — для проворачивания распредвала с парой удлинителей.6) отвертка прямая, длинная и короткая7) накидной на 108) куча тряпочек

9) прокладка 12341-RNA-A01

Сори за грязюку двигателя — пробег 80000, не мыл ни разу

Вообщем процедура не очень сложная, в мануале все описано достаточно понятно и трудностей особых нет кроме муторности процесса…
Проверку зазоров и собственно саму регулировку нужно проводить на холодном двигателе( физику все в школе учили- при нагревании металла — он имеет свойство расширяться)

При снятии крышки с надписью Honda что-то повредить сложно, все элементарно:

Дальше снимаем разъемы с катушек и открутив 4 гайки на 10 снимаем их, чтобы не мешались.
Потом отсоединяем все концы со жгута.

Отводим высвобожденный жгут в сторону

Откручиваем 2 болта крепления кожуха впрыска и освобождаем хомут шланга с права на клапнной крышке

Предварительно снимаем задний пластиковый кожух и открутив восемь болтов крепления крышки на 10 скидываем крышку — тянем сначала вверх потом на себя-вверх, параллельно стягиваем шланг, ранее освобожденный от хомута. В итоге получаем:

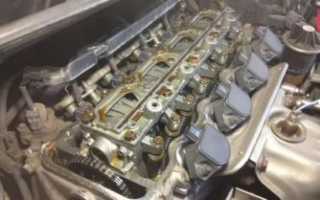

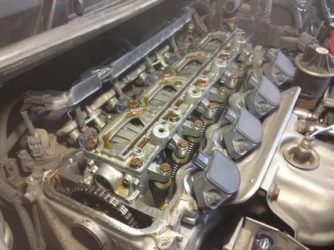

Вот вид со снятой крышкой и видно места крепления заднего пластикового кожуха.
