Сход развал что это на машине?

Сход — развал: что это такое и зачем он нужен?

Но этот вопрос достаточно серьезный и каждый водитель должен его изучить, так как «сход-развал» имеет прямое воздействие на то, как машина ведет себя на дороге, влияет на её подконтрольность и износ резины.

Давайте рассмотрим подробнее эти понятия.

«Сход-развал» что это?

Развал – это угол, под которым колесо наклонено относительно дороги. Например, если колесо в верхней точке отклоняется от середины транспортного средства, значит, развал будет положительным, в случае, когда верхняя часть колеса наоборот стремится к середине, развал отрицательный.

Под «развалом» принято понимать статический развал управляемых колёс, который задаётся при техническом обслуживании автомобиля.

В большинстве машин развал передних колёс имеет положительное значение, то есть наклон от центра автомобиля наружу.

Этот наклон составляет от 0’ до 45‘, и редко доходит до 20.

Это позволяет снизить передачу рывков, возникающих от неровностей дороги. Если у машины, для которой такие значения идеальны, образуется отрицательный развал, то есть «колеса домиком», значит, либо сильно изношена подвеска машины, либо она неправильно отрегулирована. Это приведет к интенсивному износу шин и ухудшит сцепление с дорогой.

Оба угла как сход, так и развал зависят друг от друга и регулируются вместе.

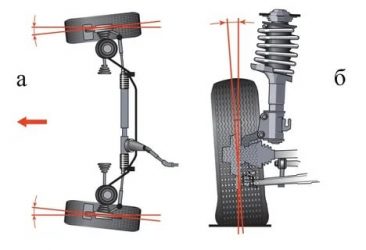

Схождение – это угол, между направлением движения автомобиля и плоскостью вращения колеса. Оно измеряется так же как развал в градусах и минутах и еще в миллиметрах.

Схождение в миллиметрах – это разница двух расстояний, среди которых расстояние между задними кромками колес и расстояние между передними кромками колес. Этот параметр достоверен только в том случае, если колёса не повреждены и установлены правильно.

Если схождение отрегулировано неверно, то износ покрышек произойдет очень быстро, то есть неправильное схождение — это основная причина скорого износа шин.

Например, если этот параметр будет иметь значение 5 мм, то покрышек хватит буквально на 1000 километров. Определить неотрегулированный сход можно по такому признаку, как визг шин на небольшой скорости при вхождении в поворот.

Схождение и развал – это параметры, которые подвергаются регулировке для всех колёс, но есть еще два важных угла, которые устанавливаются только для управляемых колес. Это поперечный и продольный углы наклона оси поворота колеса.Продольный еще называют кастор.

Кастор – это угол между вертикалью и проекцией оси поворота колеса на продольную плоскость автомобиля. Регулировка этого параметра позволяет обеспечить выравнивание колёс за счет скорости машины.

Угол поперечного наклона – это угол между вертикалью и проекцией оси поворота колеса на поперечную плоскость автомобиля. Этот параметр позволяет управляемым колёсам самостоятельно выравниваться под влиянием веса автомобиля.

Что означает?

Каждая машина имеет свои индивидуальные параметры схода и развала.

В основном сход-развал устанавливается на передней оси, но в настоящее время многие современные автомобили оснащают задней подвеской, способной подруливать, в таком случае параметры регулировать необходимо и на колёсах задней оси.

Случается, что при попадании в яму или наезде на хорошую кочку может произойти самопроизвольное нарушение отрегулированных параметров углов развала-схождения и в такой ситуации поведение автомобиля при повороте становится непредсказуемым.

Это означает, что от параметров развала-схождения зависит безопасность движения автомобиля.

Зачем нужен «сход-развал»?

Статический развал управляемых колес, выполняет несколько важных функций:

• он необходим, чтобы уменьшить передачу на руль вибрации колёс, которая возникает, когда автомобиль наезжает на мелкие неровности дороги. То есть благодаря развалу вибрация заглушается за счет упругости покрышки колеса.
• Важной функцией развала является то, что он обеспечивает наибольший контакт колеса с дорожным покрытием при движении машины.
• Обеспечивает устойчивость на поворотах, а, значит, и на устойчивость вообще.
• Влияет на управляемость транспортным средством.
• Влияет на износ шин.
• И оказывает небольшое влияние на величину радиуса обката.

Основным назначением схождения является  необходимость компенсировать динамическую дестабилизацию, иначе говоря, увод колёс, который возникает из-за положительного развала. Это значительно уменьшает износ шин.

Как регулируются углы установки колёс?

Несомненно, есть автовладельцы, которые способны делать сход-развал сами своими руками, в условиях гаража с ямой или эстакады и измеряют необходимые расстояния рулеткой или линейкой. Но так как эти параметры очень важны для безопасного вождения, стоит все-таки проводить регулировку в автосервисе.

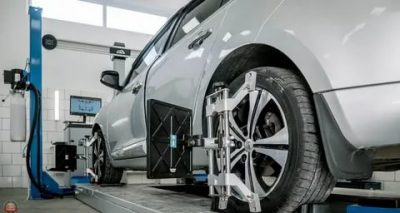

У них, как правило, есть специальный стенд, на который загоняется автомобиль.

Далее на колёса устанавливаются датчики, которые передают информацию о значениях углов на компьютер. Если они имеют отклонения, мастер устанавливает правильные углы, которые соответствуют параметрам производителя.

[box type=»download»] Стоит заметить, что выставление углов требуется с точностью до минуты. Кроме того, углы на разных колёсах одной оси должны совпадать, если мастер, делающий регулировку, не учел этого правила, то вы сразу же заметите при движении автомобиля по прямой, руль будет вести в сторону. [/box]

Есть условия, которые необходимо соблюсти, для того, чтобы выставить правильно сход-развал:

1. На всех колёсах должны быть примерно одинаково изношенные шины (и, естественно, одной модели и размера).
2. Диски абсолютно одинаковые.
3. Во всех колёсах должен быть точно выставлен уровень давления.
4. В машине не должно быть лишнего груза.
5. Все составляющие подвески должны работать исправно (амортизаторы, не должно быть люфта в рулевом управлении, шаровых опорах, тяги и рычаги должны быть не повреждены).

Как часто необходимо регулировать углы установки колёс?

Регулировку схода и развала необходимо делать в следующих случаях:

• Если автомобиль стал плохо управляемым.
• Во время движения машину ведет в сторону.
• Слишком быстро изнашиваются покрышки колес.
• Если вы покупаете новый автомобиль. (Производитель устанавливает средние значения, с расчетом на то, что автодилер доведет до ума регулировки автомобиля перед продажей, но так случается не всегда, поэтому не стоит рисковать).
• Сход-развал следует регулировать после того, как проедете на автомобиле 15-20 тысяч километров, не зависимо от того проявляются ли вышеперечисленные признаки плохой регулировки или нет.
• Если провели ремонт автомобиля, к примеру, заменили наконечники, шаровые опоры, рулевую тягу, редуктор или рейку, стойки, пружины.
• Если вы замечаете, что машина в колее как бы плавает.
• Если автомобиль запаздывает в управлении.
• Если вы меняли высоту посадки машины.
• Если рулевое колесо не возвращается в прямое положение после того, как вы вышли с поворота.
• Если радиус поворота влево и вправо у автомобиля разный.
• При смене покрышек зимних на летние и наоборот.
• Если при движении вы въехали в большую яму и погнули диск.

То есть, из этого списка признаков можно сделать вывод, что если нет поводов для проведения регулировки, то как минимум два раза в год (осенью и весной), вы точно должны обратиться в автосервис, где установят угол колес.

Что будет, если не делать сход-развал?

Насколько это нужное «мероприятие», зачем его делать? Если не делать сход-развал, вы рискуете каждый сезон производить замену покрышек, так как старые будут примерно за это время приходить в негодность.

Вам будет доставлять дискомфорт при ведении автомобиля тот факт, что машину будет вести в сторону.

Автомобиль может повести себя непредсказуемо на повороте, что для вас может окончиться очень печально.

И в целом плохая управляемость и недостаточное сцепление шин с дорожным покрытием может привести к непоправимым последствиям, поэтому необходимо проводить регулировки углов, как только вы начинаете замечать какие-либо признаки того, что сбились настройки регулировки углов.

В заключение хочется добавить, что автомобиль – это один целый «организм», который состоит из множества неотъемлемых частей.

Каждая деталь, каждый параметр играют  огромную роль для нормального функционирования машины. Каждый водитель просто обязан знать как будет реагировать автомобиль, если собьется настройка регулировки углов установки колёс.

Большинство автовладельцев считает, что развал-схождение влияет только на интенсивный износ шин, но, как выяснилось это не так.

И не проводя вовремя регулировку этого параметра, такие водители подвергают опасности себя и окружающих.

Что такое развал-схождение колес и для чего следует за этим следить

Если вы сталкивались с тем, что при опущенном руле автомобиль уводит в сторону, то в большинстве случаев необходимо отрегулировать развал-схождение. Это важный параметр, определяющий безопасность и комфорт движения транспортного средства. Но помимо развала есть третий важный параметр, но об этом далее.

Что такое развал-схождение колес?

Данный параметр указывает на углы установки колес, по отношению друг к другу, а также к колес к плоскости дорожного полотна.

Производители автомобилей, для каждой модели предусматривает индивидуальные параметры углов установки колес, при которых эффективность работы подвески и рулевого управления будут максимальными.

Углы развала имеют разные значения даже на одном автомобилей, в зависимости от комплектации. Когда транспортное средство стоит или двигается без нагрузки на ровной дороге, то относительно дороги колеса стоять ровно. При нагрузке развал уходит в отрицательную сторону, поэтому старые авто делали с положительным развалом. Более современные машины имеют отрицательный развал, потому как такие углы обеспечивают наилучшую устойчивость.

Со схождением ничего не изменилось: при движении передние колеса стремятся “уйти” наружу, поэтому изначально передняя их смотрит вовнутрь.

Когда делать развал-схождения

Регулировку угла установки колес следует делать в следующих случаях:

• автомобиль при движении уводит в одну сторону или “кидает” по сторонам;
• неравномерный износ шин;
• после ремонта подвески и рулевого управления (замена шаровых опор, демонтаж-монтаж рычагов, замена тяг и рулевых наконечников и амортизаторов);
• при неадекватном поведении автомобиля на дороге (при независимой задней подвеске автомобиль, при прямолинейном движении, может “подкидывать” по сторонам).

Уводит в сторону: необходимо удостоверится в исправности деталей подвески, которые влияют на углы установки колес (тяги и наконечники рулевого управления, сайлент блоки, шаровые опоры, ступичные подшипники).

Неравномерный износ шин: следует также провести диагностику ходовой части, если был сильный удар колеса, то проверить рычаг на геометрию.

Ремонт подвески: в данном случае, после ремонта подвески нарушается развал-схождения, а также кастер (при замене амортизаторов). Перед посещением “развала” не рекомендуется длительная езда свыше 50 км/ч, во избежание сильного и неравномерного износа резины.

Схождение колес

Схождением колес называют углом по отношению друг к другу. Если посмотреть на колесо сверху, то расстояние между передней их частью будет меньше. При движении действует закон закон силы сопротивления, создающий поворачивающий момент относительно оси. Простыми словами — колеса будут стремится наружу, а при движении задним ходом — наоборот. Это касается заднеприводных автомобилей. Данный параметр называется положительным схождением.

Для переднеприводных авто, где колеса одновременно поворачиваемые и управляемые, колеса будут стремиться наоборот — вовнутрь, это называется отрицательным схождением.

Кстати, в задней независимой подвеске активно применяют тяги схождения, которые поддаются регулировке. За счет этого задняя часть авто способна подруливать, помогая поворачивать в правильной траектории.

Как правильно выставить углы схождения колес:

Перед регулировкой схождения должны быть проверены шарнирные детали рулевого управления, разработаны гайки рулевых наконечников, степень затяжки рычага к поворотному кулаку. Все легковые и коммерческие авто, массой до 3500 кг поддаются регулировке схождения на стенде при помощи компьютера. Сейчас наиболее распространены оборудование 3D-развала, которые помогают выставить углы с точностью до градуса.

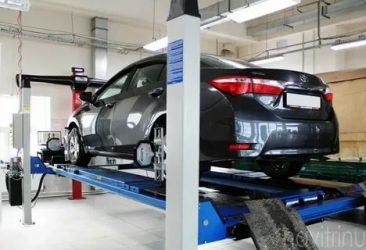

Автомобиль устанавливается на стенд, к колесам подсоединяют специальные мишени, которые калибруются движением колеса вперед-назад и в сторону. На мониторе компьютера высвечивается информация об углах колес, предварительно нужно выбрать марку, модель и год выпуска ТС, чтобы задать заводские параметры.

Развальщик начинает регулировку рулевых наконечников, подкручивая гайку в ту или иную сторону, в зависимости от положения колеса. Когда на мониторе угол схождения показывает на зеленом фоне — наконечник зажимается, данная сторона выставлена. Та же операция происходит и на другой стороне.

Развал колес

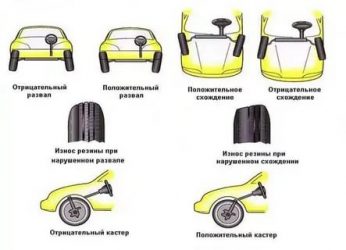

Развал — это угол между осью колеса и вертикалью. Развал бывает трех типов:

• нулевой — верхняя и нижняя ось колеса одинакова;
• отрицательный — верхняя часть завалена вовнутрь;
• положительный — верхняя часть выступает наружу.

Нулевой угол развала достигается при движении транспортного средства, обеспечивает устойчивость и равномерное прилегание шины к дорожной поверхности. Отрицательный развал увеличивается пропорционально массе авто, отличается лучшей устойчивостью, однако износ шин увеличивается во внутренней части. Положительный угол встречается на старых авто и тракторах, компенсируя мягкость подвески и вес авто.

Регулировке развала поддается также и задняя подвеска, даже полузависимая. Например для переднеприводных автомобилей ВАЗ предусмотрены пластины отрицательного развала, которые устанавливаются между балкой и ступицей. Пластика смещает верхнюю ось колеса во внутрь, увеличивая устойчивость на поворотах и высокой скорости движения. На независимых подвесках предусмотрены развальные рычаги, которые также необходимо регулировать. Их наличие значительно увеличивает комфорт и безопасность движения.

Как правильно выставить углы развала колес:

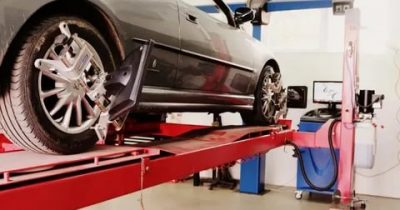

Регулировка также производится на стенде. В зависимости от конструкции подвески, развал регулируется по-разному, а именно:

• двухрычажная подвеска (ВАЗ 2101-2123, Москвич 412, ГАЗ 31105) — регулировка производится с помощью подкладывания шайб разной толщины под ось верхнего или нижнего рычага. Требуется открутить два болта оси рычага, и между балкой и осью вставлять шайбы, контролируя угол развала;
• двухрычажная подвеска современных авто — предусмотрены болты-эксцентрики, которые вращаясь, уводят рычаг наружу или вовнутрь. На болт нанесены риски, указывающие градус регулировки;
• задняя независимая подвеска имеет, минимум по одному рычагу на сторону, которым регулируются данные углы. Как правило, рычаг состоит из двух частей, соединенных между собой резьбовой осью, за счет чего рычаг удлиняется или укорачивается;
• передняя подвеска МакФерсон — регулировка за счет положения амортизатора. Стойка амортизатора крепится к поворотному кулаку двумя болтами. Отверстия в стойке овальные, за счет чего, при ослаблении болта, амортизатор можно выдвинуть или задвинуть.

Регулировку развала делают вместе со схождением. Перед этим нужно убедится в целостности деталей подвески. На мониторе компьютера указывается реальный угол всех 4 колес. Как указано выше, для каждого типа ходовой части, регулировка производится по-разному: подкладывая или убирая шайбы, регулируя амортизационную стойку, вращая эксцентриковые болты или регулирую длину рычага.

Сколько по времени производится регулировка углов установки колес? В среднем занимает 30-40 минут, при условии, что все болты и соединения разработаны.

Угол кастера. Данный параметр отвечает за стабильное прямолинейное движение колеса. Для понимания угла кастера стоит взглянуть на расположение переднего колеса относительно арки: если оно смещено назад, это ухудшает характеристики управления, также угол кастера должен быть одинаков на одной оси. При правильно настроенном кастере, отпуская руль, машина движется прямо. Чаще всего угол кастера задан заводом-изготовителем и регулировке не поддается. При отклонении параметров требуется диагностика амортизационных стоек и рычагов передней подвески.

Почему необходимо регулировать развал-схождение

Углы колес непосредственно влияют на комфорт и безопасность движения. Если параметры далеко отличаются от заводских — подвеска будет жить своей жизнью и неправильно реагировать на управление водителем. Проблемы, которые возникают при сбитых углах:

• автомобиль сходит с колеи, уходит в сторону, требуется постоянное подруливание, что нередко приводит к ДТП;
• на высокой скорости авто кидает;
• повышается износ шин и деталей подвески;
• расход топлива увеличивается на 5-10%.

Сход-развал своими руками

Каждого автомобилиста волнует вопрос безопасности во время поездок на своем авто. Для обеспечения надежного сцепления с дорожным полотном важную роль играет правильно отрегулированный развал схождение колес. Необязательно обращаться за этим на СТО. В данной статье подробно описано, как сделать сход-развал самостоятельно.

Что такое развал-схождение колес

Перед тем как начать регулировку необходимо понять, что такое развал схождение. Глядя на автомобиль сверху визуально можно провести срединную продольную линию. Угол между данной линией и поворотом колес принято называть – схождением. Сход может быть положительным (колеса обращены передней стороной друг к другу) и отрицательным (передние стороны направлены противоположно друг от друга).

Глядя на автомобиль прямо визуально можно провести вертикальную срединную линию. Угол между этой линией и наклоном колес принято называть – развалом. Он также может быть положительным (верхние точки колес обращены наружу) и отрицательным (верхние точки колес обращены внутрь).

На легковых автомобилях предпочтителен немного положительный угол развала, в то время как для грузовых автомобилей предпочтителен слегка отрицательный угол. Также отрицательный угол часто используется на спортивных автомобилях, так как во время резкого вхождения в поворот именно отрицательный угол помогает не потерять контроль над транспортным средством и гоночной трассой. Но подобная регулировка способствует более быстрому износу резины.

В каких случаях и для чего нужно делать развал-схождение

Для снижения рисков ДТП необходимо своевременно регулировать развал схождение. При правильной регулировке значительно возрастает износостойкость шин. Правильно отрегулированный развал-схождение повышает устойчивость и маневренность автомобиля. В каких же случаях следует проверить угол сход-развала?

1. Транспортное средство уводит вправо или влево. Если вы движетесь по прямой и отпустите руль, то можете наблюдать как машину начнет уводить в одну из сторон. Кроме того, во время прямолинейного движения вы можете чувствовать сопротивление руля или так называемый «тугой» руль.
2. При попытке повернуть, можно наблюдать запоздалую реакцию транспортного средства.
3. При неравномерном износе резины.
4. После ремонтных работ ходовой части транспортного средства.
5. В некоторых случаях «визг» колес при вхождении в поворот на большой скорости может свидетельствовать о неправильно отрегулированном сход-развале.
6. При беспричинном изменении клиренса транспортного средства.
7. При активном использовании автомобиля необходимо регулировать не реже одного раза в год.
8. После сильных повреждений подвески.

Параметры развал-схождения

Castor – угол, образованный вертикальной линией от точки соприкосновения колеса с дорожным покрытием и линией, соединяющей центры шаровых шарниров. Необходим для самостоятельного выравнивания колес при движении. Кроме того, для того, чтобы не утратить сцепление с дорогой во время поворота, колесо незначительно наклоняется в ту же сторону. Это достигается с помощью правильно отрегулированного кастора. В норме находится в диапазоне от трех до восьми градусов.

KPI – угол, образованный линией, соединяющей центры шарниров и линией перпендикулярной оси вращения самих колес. Необходим для самовыравнивания колес за счет веса транспортного средства. В норме должен быть в пределах 9-12 градусов.

Partial Toe – угол, образованный между линией, проходящей через центр колеса и продольной осью транспортного средства.

Все параметры тесно взаимосвязаны между собой, для полного баланса и безопасности все углы должны соответствовать норме.

Необходимые материалы для проведения самостоятельной регулировки

Для регулировки необязательно обращаться на СТО. Несмотря на то что с первого взгляда регулировка кажется очень простым действием, вам понадобятся определенный набор инструментов и желательно специализированное помещение.

Прежде чем приступить к регулировке, необходимо проверить некоторые параметры:

• резина должна быть одной марки и одинаковых параметров на всех колесах,
• все детали подвески должны быть исправны,
• давление в шинах должно быть одинаковым,
• положение руля установлено как при движении по прямой,
• топливный бак должен быть абсолютно полным (при необходимости дозаправить),
• поворотные диски должны занимать крайнее положение.

Для самостоятельной регулировки вам понадобятся: стандартный набор гаечных ключей, мел (можно маркер), шнур с отвесом, домкрат, линейка или строительная рулетка.

Техника проведения регулировки развала

Для диагностики необходимости проведения процедуры регулировки развала, установите автомобиль на ровную поверхность (лучше на смотровую яму). Затем выверните колеса до упора поочередно в обе стороны, а после чего установите их ровно. После этого необходимо закрепить отвес на переднем крыле так, чтобы он проходил через центр колеса, и напротив шнура отвеса на колесо нанесите отметку маркером.

Далее измерьте линейкой или рулеткой расстояние до отметки с нижнего и с верхнего края колеса, а затем передвиньте автомобиль таким образом, чтобы отметка сместилась на 90 градусов, и измерьте еще раз. Если разница между полученными значениями не более 2 миллиметров, значит, сход-развал не требует регулировки.

Для регулировки развала сначала необходимо снять колесо, отпустить два болта кронштейна стойки амортизатора, чтобы сдвинуть поворотный кулак в соответствии с вашими измерениями внутрь или наружу. После этого затяните обратно болты и поставьте колесо. Чтобы убедиться в правильности выполненной работы проведите измерения еще раз. Затем сдвиньте автомобиль на несколько метров вперед и верните назад, проведите измерения вновь. Если результат в пределах нормы, то значит, вы все сделали правильно.

Не забывайте, что данная последовательность процедуры проводится для каждого колеса отдельно.

Техника проведения регулировки схождения

Для того чтобы выявить необходимость проведения процедуры регулировки схождения, установите автомобиль на смотровую яму и загрузите автомобиль до максимально возможного веса. Поочередно выверните до упора руль влево и вправо, затем установите прямо. С помощью маркера на колесо нанесите четыре метки (две в соответствии с линией, соединяющей центры переднего и заднего колеса, и две перпендикулярно данной линии).

Для более точного измерения угла схождения, прикрепите брусок к диску в соответствии с линией между центрами заднего и переднего колеса.

Измерьте расстояние между двумя отметками спереди и сзади колеса, соответствующими линии центра. Затем немного передвиньте автомобиль, чтобы колесо провернулось на 90 градусов, и снова проведите измерение. Повторите ту же процедуру еще раз. Все значения после трех измерений должны быть одинаковыми. В случае если их различие превышает один миллиметр, то необходимо проводить регулировку схождения.

Для регулировки необходимо ослабить хомуты и открутить контргайку, фиксирующую рулевую тягу и наконечник. С помощью втулки измените длину рулевой тяги на правом и левом колесе (с каждой стороны не более чем на полдюйма). Затем проведите измерения вновь и, если они соответствуют норме, значит – вы все сделали правильно.

Для того чтобы окончательно разобраться в технике регулировки вы можете наглядно увидеть пример на просторах интернета:

Регулировка развала и схождения своими руками

Регулировка развала и схождения самостоятельно довольно простая задача. И не обязательно прибегать к услугам СТО. В пользу самостоятельной регулировки развала и схождения говорит то, что на СТО могут сделать это не качественно. И вы узнаете об этом только после того как сотрутся ваши шины.

Когда надо делать развал схождение

Часто автолюбители задаются вопросом: как часто надо делать развал и схождение автомобиля?
Процедура эта довольно важная поскольку не отрегулированные развал и схождение чревато опасными последствиями: или можно попасть в аварию, если машина плохо управляема, или изотрутся покрышки.

Развал и схождении надо делать всегда как только:

1. если ваш автомобиль пробежал по дорогам 15 тысяч километров или прошёл год.
2. если погнулся обод колеса при попадании на голдобины или выбоины на плохой дороге;
3. если вы провели ремонт подвески.
4. если вы чувствуете плохую управляемость своего авто!
5. если при езде машину уводит в сторону.
6. если у вас происходит сильный износ покрышек.
7. если слышен свист и визг колёс при повороте на скорости.

О регулировке развала и схождения своими руками

Развал и схождение лучше проводить в гараже при наличии смотровой ямы или на подъёмнике. Перед тем как приступать к регулировке развала и схождения всего автомобиля самостоятельно необходимо проверить состояние подвески и рулевого управления. Если что то неисправно, то регулировку делать бессмысленно.

Перед тем как приступать к регулировке нужно выровнять давление а шинах. Обеспечить нагрузку автомобиля около 320 кг. Нагрузка должна быть распределена равномерно. Например, можно имитировать присутствие четверых человек в салоне автомобиля и дополнительный груз весом 50 кг в багажнике авто. Ещё залить полный бак бензина.

Снять с дисков декоративные колпаки.

Регулировка развала колёс автомобиля:

1. Для начала надо поставить машину на ровной, горизонтальной поверхности. Это можно проверить с помощью уровня.
2. Повернуть колёса прямо параллельно оси симметрии машины.
3. На ободе колеса поставьте вертикальные метки мелом или фламастером сверху и снизу.
4. Затем сделайте отвес с помощью верёвки и груза. Приложите его к крылу авто напротив меток и измерьте расстояние от шнурка до обода линейкой или штангенциркулем.

   От верхней метки, а потом от нижней. Разница не должна превышать 3 мм. Если автомобиль переднеприводный, то разница не должна превышать 1 мм.

5. После этого подвиньте машину так чтобы метки повернулись на 90 градусов. Сделайте снова две вертикальные метки на ободе и измерьте расстояние от обода до верёвки.
6. Всё это надо проделать и на втором колесе.

Потом нужно развернуть машину на 180 градусов и проделать те же самые измерения.

Развал на жигулях регулируется так:

Снимаете колесо и ослабляете 2 болта зажимающие стойку амортизатора к поворотному кулаку, снабжённому эксцентриком. Если кулак с эксцентриком вращать, то угол развала будет меняться. Лучше перед поворотом кулака отметить его первоначальное положение. После нужного изменения угла развала колеса гайки крепления затягиваете обратно.

Регулировка схождения колёс автомобиля жигули с задним приводом

Делать регулировку схождения передних колёс нужно на яме или на эстакаде. Потому что удобнее регулировать длину тяги. У автомобиля с задним приводом колёс схождение должно быть положительным.

Для регулировки схождения колёс автомобиля на жигулях нужно несколько не хитрых приспособлений!

Во первых нужно сделать так, чтобы передние колёса могли легко поворачиваться при регулировке. Для этого делаем такое приспособление. Берём 4 жестяные пластины примерно 20 на 20 см. Смазываем их салидолом или чем угодно жирным, чтобы они могли скользить относительно друг друга. Складываем 2 пластины по две и подкладываем под передние колёса.

Во вторых выровнять рулём колёса строго параллельно оси автомобиля. Закрепить руль, чтобы он не вращался палкой. Для этого упираем палку в пол или в дверь и жёстко приматываем её к рулю. Руль должен быть зафиксирован и не мог вращаться.

В третьих берём длинную верёвку и привязываем к ней с одной стороны крючок и с другой коротенькую резинку и к резинке крючок. Резинка нужна для того чтобы натянуть верёвку. Крючком зацепляемся к ободу заднего колеса и протягиваем верёвку строго по центру заднего колеса и через центр переднего колеса. Крючок с резинкой можно зацепить на переднем противоположном колесе или ещё где то. Главное чтобы верёвка проходила по центру регулируемого колеса и прижималась спереди и сзади к шине.

Дальше подкладываем под верёвку брусок толщиной 22 мм. между верёвкой и передней частью шины заднего колеса. Это делается потому что ширина между задними колёсами жигулей всех моделей с задним приводом колёс уже на 44 мм. чем между передними.  Поэтому чтобы верёвка натягивалась строго параллельно продольной оси кузова автомобиля подкладываем брусок 22 мм. толщиной. Затем к бруску в 22 мм подкладываем ещё брусок в 6 мм. Теперь необходимо посмотреть как ведет себя верёвка у задней части переднего колеса. Для правильной регулировки нужно чтобы верёвка была не сильно прижата к колесу и не было зазора между верёвкой и шиной колеса.

Теперь переходим к регулировке схождения. Регулировка угла схождения на всех автомобилях сводится к тому, что при уменьшении схождения рулевые тяги необходимо удлинить, а при увеличении длину тяги необходимо укоротить. Подкручивая длину тяги смотрим чтобы верёвка только касалась шины задней части переднего колеса.
После этого переходим ко второму колесу и повторяем все действия с ним.

Регулировка схождения колёс для автомобиля жигули с передним приводом

Для автомобиля с передним приводом колёс схождение должно быть отрицательным. Для того чтобы выставить отрицательное схождение нужно так же натянуть верёвку подложить брусок толщиной 15 мм., так как разница между расстоянием передних и задних колёс у этих моделей жигулей 30 мм. Верёвка должна касаться только передней части переднего колеса. У задняя часть переднего колеса должна находится на расстоянии от верёвки на 6 мм.

Делаем такую регулировку и с другой стороны.

Теперь нужно проверить результат регулировки. В этом видео показано как это сделать. Рекомендую посмотреть для наглядности.

И посмотрите наглядное видео:

На этом регулировка схождения колёс автомобиля жигули заканчивается.

Таким методом можно отрегулировать схождение на любом автомобиле. Только чтобы верёвка натягивалась строго параллельно продольной оси кузова автомобиля нужно знать разницу расстояний между передними и задними колёсами вашего автомобиля.

Такая регулировка не идеально точная как можно было бы сделать на СТО при высокоточном компьютерном оборудовании. Но по моему высокая точность для этого не нужна.

Регулируем развал-схождение своими руками: пошаговая инструкция

Чтобы отрегулировать направление и наклон колес автомобилисты обращаются к профессионалам в станции техобслуживания, где данная процедура осуществляется на специальном оборудовании. Стоимость услуги небольшая — по этой причине владельцы авто редко выполняют эту работу самостоятельно, хотя особых сложностей здесь нет. Настраивая развал и схождение своими руками, важно соблюдать точность и безопасность.

Что такое сход-развал колес?

Автомобильные колеса имеют угол установки. Данное понятие существует с давних времен, и со временем по причине возрастания автомобильных скоростей, инженеры были вынуждены все больше уделять внимание развитию подвески, чтобы улучшать безопасность при езде, а также создавать необходимый комфорт для водителя.

Рулевая система и детали подвески содержат в своей конструкции рычаги и тягу, которые соединены шарнирными деталями. Как только эти самые шарниры изнашиваются, наблюдается возникновение повышенного люфта (другими словами зазоров).

Результат — наклон колес относительно вертикали меняется, что ухудшает управляемость, смещает машину в сторону при езде, а также уменьшает срок годности шин.

Угол развала

Точное определение — это угол между вертикальной плоскостью и прямой линией, вдоль которой вращается колесо.

Или, по-другому — угол наклона колеса, относительно боковой части машины.

Угол схождения

Точное определение — это угол между траекторией движения машины и плоскостью, вдоль которой вращается колесо.

Или, по-другому — это разница расстояний, между колесами в одном мосту, измеренная в двух крайних точках колеса.

Представим две воображаемые линии: одна вертикальная, а другая направлена вдоль вращения колеса.

Углы схождения также делятся на положительные и отрицательные. Представьте машину сверху и вообразите две прямые: одна вдоль вращения колеса, вторая параллельно движению автомобиля. Если линия, вдоль которой вращается колесо, расположена между линиями траектории, то угол считается положительным, а если наоборот, то отрицательным.

Признаки плохого развала-схождения

Чтобы определить в каком состоянии находятся углы развала-схождения, стоит приглядеться к нижеперечисленным факторам:

• авто клонит влево-вправо при движении вперед;
• смещение в сторону перекладины руля, когда колеса направлены вперед;
• авто плохо откликается на вращение руля;
• тяжело крутить руль;
• машину увозит в сторону при нажатии педали тормоза;
• колеса касаются подкрылок при максимальном угле поворота;
• если выйти из поворота руль не принимает прежнее положение;
• громкие звуки со стороны покрышек при езде;
• резина износится неравномерно.

У заднеприводных машин подобные проблемы возникают, если нарушено развал схождение задних колес.

Регулировка установки колёс на легковых автомобилях

Колеса разных моделей авто часто отличаются по углам установки. Связано это с тем, что подвески имеют разную форму конструкции.

Попробуем понять, как сделать правильные углы колес на примере Lada Samara.

Инструменты и оборудование

При работе не обойтись без:

1. гаечных ключей разных размеров;
2. приспособлений для определения правильного вертикального и горизонтального положения (отвес и уровень);
3. длинной проволоки либо прочного шпагата;
4. строительной рулетки;
5. двух одинаковых толстых досок (примерно 50-60 см);
6. двух опор, обеспечивающих скольжение под настраиваемые колёса;
7. ямы для осмотра.

Подготовка

Чтобы починить развал своими руками, работу начинают с установки авто на «блины», потом проверяют, чтобы они были расположены на одинаковой высоте, иначе кривая опора негативно повлияет на измерения.

«Блины» изготавливаются из четырех металлических листов. Для смазывания каждой такой пары используют солидол, что улучшает скольжение.

При настройке развала-схождения одного колеса, другое должно быть неподвижным.

Диагностика

Переходим к другой стадии — снятие замеров: при помощи строительного отвеса либо уровня.

ОТВЕС

• Все колеса выставляем по прямой линии, чтобы не ошибиться в расчетах.
• Следует измерить расстояние от точки 1 до точки 2 (с левого и правого колеса). Здесь понадобится закрепить отвес на крыле, а точку отсчета брать с обода колеса. Фиксируем полученные данные в блокноте.
• Далее следует прокатить машину так, чтобы сдвинуть точку замера на 90 градусов. Записываем новые данные. Процесс повторяется дважды для усреднения информации, избавляясь, таким образом, от погрешности.
• Производитель советует для нашей марки автомобиля отрегулировать угол развала в районе двух миллиметров.

УРОВЕНЬ

На данной модели была поставлена задача, добиться отрицательного развала, и чтобы облегчить процесс, уровень был скреплен с пластиной (толщина четверть сантиметра).

Регулировка

Строительный уровень прикладывают к ободу, и далее регулируют угол колеса до того момента, как пузырек окажется в центральном положении. То же самое делают со вторым колесом.

Регулирование в основном представляет собой обычное откручивание болтов. Принцип прост: необходимо отклонить ось колеса на 90 градусов от кузова.

Переднеприводные модели регулируются болтами, держащими стойку, а заднеприводные машины регулируются за счет количества шайб между балкой и рычагом.

Подготовительные работы

Ставим машину в исходную позицию, колеса направлены вперед. Закрепляем посередине колес (чуть пониже) вдоль горизонтальной прямой специальные бруски.

Для более точного измерения промежутка межколесного пространства, на один край доски прикрепляем конец рулетки. На противоположном колесе начало рулетки не закрепляем.

С двух сторон, от задних колес к передним тянем (по центру) бечевку. Очень важно, чтобы она ни к чему не прижималась.

Отечественные модели известны тем, что ось позади более узкая, чем передняя, поэтому с двух сторон задних колес подкладываем предметы одного размера под бечевку для увеличения расстояния, например, небольшой кусочек бруска.

Как проверять

Рулетка нам понадобится, чтобы сделать замеры в определенных местах, указанных на картинке.

После замеров расстояний 1,2,3,4 получилось:

1.  = 163 мм;
2.  = 162 мм;
3.  = 7 мм;
4.  = 4 мм.

Имеем разницу десять миллиметров, а такое число нас не устраивает. Во-первых, следует сделать зазоры 3 и 4 одинаковыми по длине, желательно в один сантиметр. Во-вторых, стоит изменить расстояние 1 и 2, а т.к. наш автомобиль имеет передний привод, то для него угол схождения должен иметь отрицательный вид.

Причина такова: при езде движение передних колес направлено внутрь, а у машин, привод которых находится сзади, все иначе: передние колеса расходятся по сторонам от центра, а значит, такому железному коню схождение следует сделать положительным.

Самостоятельная регулировка

Углы схождения своими руками регулируются так: чтобы уменьшить цифру рулевые тяги подтягивают, а чтобы увеличить при помощи муфты длину тяги укорачивают. Промежуток между точками изменяют за счет обеих тяг. Усредненное расстояние между показателями 1 и 2 считают равным в один миллиметр.

Регулируя тяги (по очереди каждую, а не только одну), смотрим за пыльником, т.к. он должен проворачиваться без проблем. Если он закручивается, то необходимо ослабить хомут.

В итоге получаются следующие параметры:

1.  = 163 мм;
2.  = 162.9 мм;
3.  = 0.9 мм;
4.  = 0.9 мм.

Такие показатели считаются нормой. Регулировка развала схождения на Lada Samara может считаться готовой.

Сделать развал схождения самому — дело несложное, однако работа с зарубежными моделями требует большей точности, здесь любая погрешность недопустима. Если же у владельца автомобиля отсутствует желание тратить свое время и усилия на данную затею, тогда лучше обратиться в СТО, где за пятьсот рублей специалисты проведут полный цикл работ.

На следующем видео смотрите регулировку развала-схождения.

Как отрегулировать развал схождение колес автомобиля своими руками в домашних условиях

Ходовая часть авто — это сложный компонент с множеством параметров. Любое вмешательство в неё приведёт к изменению углов установки колёс. В результате поведение машины на дороге меняется в худшую сторону: затрудняется прохождение поворотов, авто может вилять при торможении и разгоне, становится трудно направлять его в определённую сторону, возникают заносы. Чтобы исправить проблему, прибегают к развал-схождению. Можно ли сделать его своими руками и что для этого нужно?

Что такое развал-схождение

Развалом колеса именуют угол между его центральной плоскостью и поверхностью дороги. Он напрямую влияет на качество сцепления и точность контроля авто. Если всё настроено правильно, колёса будут поворачивать именно туда, куда вы его направите.

Схождение — разница в расстояниях между крайними передними и задними точками колёсных дисков. Она измеряется в миллиметрах или градусах. Схождение влияет на срок службы покрышек. Если оно неправильное, шины быстро придут в негодность.

Ещё одним важным параметром колеса является кастер, т. е. продольный наклон шкворня. Он влияет на точность контроля авто и способность колёс к самобалансировке. Если кастер отрегулировать неправильно, возникнут трудности с рулевым управлением.

Развал-схождение — это регулировка перечисленных параметров для обеспечения управляемости и снижения износа покрышек.

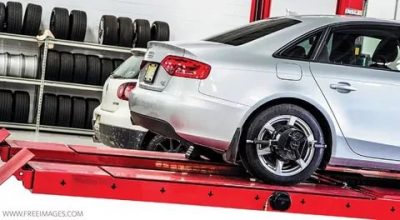

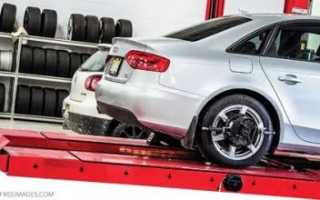

Регулирование развал-схождения на стенде в автосервисе

Когда и зачем это вам нужно

Производители рекомендуют владельцам иномарок проводить процедуру каждые 30 000 км пробега, а обладателям отечественных авто — каждые 15 000 км. Срок может уменьшаться, если машина эксплуатируется в сложных условиях и часто ездит по плохим дорогам. В ряде случаев может потребоваться внеплановая процедура:

• если диск смялся при въезде в яму на высокой скорости;
• если проводился ремонт ходовой;
• если на машину поставили укороченные пружины или клиренс менялся по другим причинам, были установлены автобаферы;
• если при езде ясно чувствуется «увод» авто в сторону;
• если покрышки начали изнашиваться гораздо быстрее;
• если руль плохо возвращается после преодоления поворота.

Что вы получите по результатам развал-схождения?

1. Улучшится курсовая устойчивость машины. При езде по прямой транспорт будет двигаться только вперёд, без смещения в сторону.
2. Автомобиль станет более манёвренным, пропадут сильные заносы, упростится управление.
3. Снизится расход топлива, возрастёт срок эксплуатации покрышек.

В зависимости от назначения может быть выбран тот или иной вид развала колёс

Признаки необходимости проведения таких работ на автомобиле

Есть несколько признаков и симптомов, по которым можно понять, что клёса пора регулировать.

• При езде руль находится в центральном положении, а автомобиль отклоняется в сторону.
• Руль повернут в одну из сторон, но машина всё равно едет по прямой.
• Если вы только что купили автомобиль, обязательно обратитесь в автосервис за развал-схождением. Мастера на внутренней СТО магазина должны проводить процедуру перед продажей, но на практике так бывает не всегда. В идеале лучше спросить об этом перед покупкой.
• При смене резины загляните на станцию технического обслуживания чтобы проверить развал-схождение. Возможно, делать его не придётся, но вероятность имеется.
• Кроме того, обратите внимание на расход топлива и скорость износа покрышек. Если эти параметры увеличились, возможно, проблема именно в состоянии колёс.

Неравномерный износ покрышек — один из признаков необходимости развал-схождения

Нужно ли выполнять развал-схождение задних колёс в переднеприводном автомобиле? Да, но надо иметь в виду небольшой нюанс. Если заднее колесо вывернуто наружу, задняя ось будет уводиться на обочину, что приведёт к появлению сильных заносов на поворотах. Если же колесо развёрнуто к центру поворота, машина будет с трудом поворачивать. Однако незначительное сведение этих частей авто одно к другому идёт только на пользу водителю, поскольку можно будет проще двигаться по прямой, а подвеска сможет лучше «подруливать» в определённую сторону даже при сильных порывах бокового ветра, что является несмоненной помощью водителю-новчику.

Итак, если нижние стороны задних колёс слегка повёрнуты друг к другу — это нормально. А вот их расхождение нуждается в устранении.

Проблемы ходовой и настройка параметров колёс

Обязательно выполняйте развал-схождение, если ходовая часть транспорта подвергалась ремонту. Особенно важно сделать это при замене следующих деталей:

• сайлентблоков;
• наконечников рулевых тяг;
• рычагов подвески.

Теоретически при замене верхних и нижних шаровых, пружин и амортизаторов прибегать к процедуре не надо, но некоторые специалисты рекомендуют выполнять её при работах с абсолютно любым компонентом ходовой. На всякий случай.

Какими должны быть углы установки: отрицательные и положиельные величины

Оптимальное значение для легкового автомобиля — либо нулевое, либо слегка отрицательное (т. е. колёса должны быть немного направлены наружу нижней частью). Возможна установка положительного значения — от 0 до 4,5 градусов. В спортивных автомобилях используется отрицательное значение от -0,5 до -5,5 градусов. Благодаря этому достигается высокий уровень сцепления, повышается стабильность на поворотах.

У отрицательных углов есть минусы. Так, при езде по прямой внутренняя кромка покрышки будет быстрее изнашиваться, возможна нестабильность при разгоне и торможении на прямом пути. Оптимальным вариантом является установка показателя на уровне в -0,5 градусов.

Положительный и отрицательный развал

Регулирование рулевой рейки своими руками

1. Снимите руль, отвинтив гайку.
2. Зафиксируйте управляющий элемент в определённом ранее оптимальном положении.
3. Найдите гайки на наконечниках рулевых тяг и ослабьте их. Немного выкрутите одну из них, подсчитав количество нужных для этого оборотов. Затем закрутите вторую гайку на такое же количество оборотов.

Всё, автомобиль готов к настройке развал-схождения.

Схождение (со схемой)

1. Авто должно стоять на ровной площадке. Колёса направлены вперёд. Лучше всего выполнять работу в яме.
2. Нанесите на внутреннюю часть левого и правого колеса по метке — они должны располагаться рядом с дисками.
3. Создайте в линейке предварительное натяжение. Поставьте её между колёсами так, чтобы измерительный прибор упирался в метки, но не касался других деталей автомобиля.
4. Встряхните линейку. Совместите указатель с делением «0» (ноль).
5. Оставив линейку на колёсах, немного прокатите автомобиль вперёд.

   Измерительный прибор должен повернуться вместе с колёсами без соприкосновения с элементами кузова и подвески.

6. Посмотрите на линейку. Изменились ли показания? Если нет или изменились незначительно (до 1 деления), то со схождением всё в порядке. Если разница больше — нужна регулировка.
7. Ослабьте контргайки на рулевых тягах. Поверните муфту, чтобы изменить длину тяги.
8. Затяните контргайку и снова измерьте показания. Повторяйте, пока не получите нужный результат (т.е. от нуля до ± 1).

Вращаем контргайку для установки оптимального схождения

Развал: советы по самостоятельному проведению

Этот процесс труднее, чем регулировка схождения.

1. Поднимите автомобиль, чтобы его колёса не касались земли.
2. Установите колёса в положение для езды по прямой.
3. Мелом сделайте пометки в максимально верхней и самой нижней частях обода колеса.
4. Разместите на крыле шнур с грузом — таким образом, чтобы он и ваши пометки располагались в одной плоскости. Измерьте расстояние от шнура до каждой метки (мерить надо расстояние от шнура до диска, т.е. ориентируйтесь по нижней части метки). Запишите результат.
5. Немного прокатите машину вперёд, чтобы колёса провернулись на 90 градусов. Сделайте новые метки в верхней и нижней частях, повторите процедуру с грузом и линейкой. Опять запишите результат.

Так надо мерить расстояние от колеса до шнура с отвесом

Разница в расстояниях между шнуром каждой из меток должна составлять ± 1 мм для машин с передним приводом и ± 3 мм в авто с задними ведущими колёсами. Если это так — с развалом всё в порядке. Если нет — выполните следующие действия.

1. Домкратом приподнимите авто. Снимите колесо. Открутите 2 болта, которые присоединяют кронштейн амортизаторной стойки к поворотному кулаку.
2. На поворотном кулаке расположен специальный болт. При его повороте деталь будет двигаться внутрь или наружу. Ваша задача на этом этапе — разместить кулак таким образом, чтобы колёса заняли правильное положение.
3. Подтяните болты и поставьте колесо на место. Прокатите автомобиль вперёд на пару метров. Опять подвесьте шнур и измерьте расстояние от него до меток. Если расстояние нормализовалось, вы справились с регулировкой развала. Если нет — снимите колесо и повторяйте действия с поворотным кулаком до победного.

: Как можно сделать проверку и отрегулировать развал-схождение на ВАЗ 2110

Главное, что требуется для самостоятельного развала-схождения — это точность и аккуратность. Внимательно следите за каждым показателем, от правильности замеров зависит успех всей работы.
