   Здравствуйте Уважаемые друзья! Давно я не писал, а то что не писал, причина проста, не знал чем бы с Вами поделится. Сегодня встретил знакомого. Как он мне рассказал не давно он отремонтировал сцепление на своем газоне, то есть Газ 3307. Но это не так важно сцепление что на Газ 3307, что на Газ 53 одинаковое. Только вот привод выключения сцепление на Газ 3307 гидравлическое (см.рис.1.), а вот на Газ 53 механическое (см.рис.2.), это я написал на случай вдруг кто не знает. А в остальном все тоже самое, как нам с Вами известно двигатель тот же самый, в основном, значит и сцепление одинаковые.

 Привод сцепление Газ 3307 гидравлический.

Рис.1. 1 — питающий бачок; 2 — питающий шланг; 3 — главный цилиндр; 4 защитный колпак; 5 — толкатель главного цилиндра; 6 — муфта выключения сцепления; 7 — вилка; 8 педаль; 9 — регулировочная гайка; 10 — контргайка; 11 — толкатель; 12 — оттяжная пружина; 13 цилиндр; 14 — поршень; 15 — клапан прокачки; 16 — поршень главного цилиндра; 17 — манжета; А компенсационное отверстие; В — перепускное отверстие.

Привод сцепление Газ 53 механический.

Рис. 2. 1 — маховик, 2 — картер, 3 — ведомый диск, 4 — нажимной диск, 5 — оттяжной рычаг, 6 — масленка, 7 — регулировочная гайка, 8 — муфта выключения сцепления, 9 — ведущий вал коробки передач, 10 — вилка, 11 — кожух, 12 — нажимная пружина, 13 — регулировочная гайка, 14 — тяга, 15 — оттяжная пружина, 16 — педаль сцепления.

Как выяснилось в разговоре, с моим знакомым, он не может отрегулировать, после ремонта, сцепление. Я в первую очередь попросил перечислить весь перечень проделанных работ от начала и до конца, во время ремонта сцепление. Выяснилось что и маховик и ведущий диск в ремонте не нуждались, то есть выработки на них не было. Шлифовать, у токаря, нужды не было.

Сцепление Газ 3307 и Газ 53.

Рис.3. А — 2,5-3 мм; 1 — маховик; 2 — картер; 3 — ведомый диск; 4 — нажимной диск; 5 — рычаг нажимного диска; 6 — масленка; 7 — регулировочная гайка; 8 — муфта выключения сцепление; 9 — первичный вал коробки передач; 10 — вилка; 11 — кожух; 12 — нажимная пружина.

Если вдруг кто не знает как нажимной диск сцепление-4, так же и маховик-1 (см.рис.3.) ремонтируются. Пугаться не чего не нужно это не так сложно. Положите нажимной диск на подставку и установите на стол пресса. На кожух положите подкладку таким образом, чтобы было удобно отвинчивать регулировочные гайки-7. Нажимая прессом на подкладку, разгрузите рычаги-5 от усилия нажимных пружин-12, отверните регулировочные гайки-7, плавно отпустите пресс и снимите кожух.

Примечание: Перед тем как начать разборку сцепления нужно, обязательно, отметить расположение всех деталей относительно нажимного диска и самого диска относительно кожуха и сцепление в сборе относительно маховика для того, чтобы после сборки сохранить заводскую балансировку всего узла. Запомните это важно.

И так, как разберете, сцепление, не забудьте про маховик если есть выработка, его тоже лучше снять. На этом, пока, Ваша работа, по ремонту нажимного диска сцепление и маховика завершена, остальное предоставьте хорошему токарю. Он должен выточить и выровнять поверхность маховика и диска. После того, как токарь сделает свое дело, соберите все в обратной последовательности. И не забудьте про метки которые Вы сделали перед тем как приступить к разборке сцепление.

Вышеперечисленную работу, то есть шлифовку, мой знакомый не делал, не было нужды. Получается толщина как маховика, так же и нажимного диска сцепление не менялась, то есть не уменьшалась. Он просто поменял ведомый диск-3 и обратно все собрал, отрегулировал как положено.

«Завел двигатель выжал педаль сцепление и давай включать передачу, но не тут то было не в какую, не включается не какая передача» (Это я пишу как он мне сам рассказывал). «Заглушил двигатель выжал сцепление включил 1 передачу и завел двигатель, с включенной передачей, все нормально. Как обычно тронулся поехал все нормально.

Как останавливаюсь хочу включить передачу, при работающем двигателе, не в какую. Глушу двигатель, включаю передачу, завожу двигатель и еду. Так и мучаюсь» (с его слов).

Вот он попросил помощь, в чем может быть проблема. А проблема в одной маленькой хитрости про которую он к сожалению не знал, как выяснилось. Да не только он многие про эту хитрость не знают, вот я и решил поделится, опытом так сказать, с Вами.

И так что же произошло, что изменилось после ремонта, связанного с заменой ведомого диска сцепление Газ 3307 и Газ 53. Почему сцепление не выключается, по идее все должно быть в норме, тем более после ремонта и положенной регулировки. Данная проблема, в моей практике, встречалась с бензиновым двигатель ЗмЗ 511 и с бензиновым двигателем ЗиЛ.

А виной всему, всего лишь толщина накладок ведомого диска сцепление. Как правила, диски сцепление, именно накладка ведомого диска, которые продаются в автозапчастях, толще. Они идут ну как бы, получается ремонтные. И это рассчитано, на случай, если вдруг подверглись ремонту маховик и нажимной диск сцепление. То есть вытащивались у токаря.

И как же нам с Вами поступить, как нам выйти из положения нам же нужно как то компенсировать эту лишнюю толщину, если допустить что мы не трогали маховик и нажимной диск сцепление. А поможет нам в данной ситуации загнутая проволока толщиной 4мм (см.рис. 4.). Да да не удивляйтесь именно так.

 Рис. 4. Загнутая проволока.

За фото прошу прощения сам не стал фотографировать, то что нашел в просторах нашего бескрайнего интернета. Это просто что бы Вам показать какой, примерно, должна быть  проволока. Может кто то сейчас засмеялся, а кто то удивился: «А чем тут может помощь это проволока, не понятно». Согласен с Вами первый раз когда я узнал про эту хитрость тоже удивился. А когда поставил эти проволоки куда нужно был в восторге, после того как сцепление нормально заработало и передачи начали включатся как по маслу, так сказать.

 Рис. 5. Место установки проволоки.

 Я на картинке указал место куда нужно подкладывать проволоку толщиной 4мм. Нужно просто ослабить болты кожуха. Как нам известно, кожух сцепления-11 закреплен на маховике-1 коленчатого вала шестью центрирующими (специальными) болтами. И так, после того как ослабили болты, между кожухом-11 и маховиком-1 (см.рис.3.) прямо на сами болты засовываете проволоку, ну как бы, получается вроде регулировочной шайбы.

Кто то может подумал: «а почему нельзя шайбу толщиной 4мм использовать», можно и шайбу. Только есть одно ,но. Рано или поздно нам придется убирать эти самые регулировочные проволоки. Это будет завесить от пробега Вашего авто. По мере износа накладки, ведомого диска, сцепление начнет пробуксовывать, мы еще это явление называем «ведет сцепление».

Это «ведет сцепление», то есть пробуксовка сцепление, и будет сигналом, что пора избавляться от наших регулировочных проволок. Для этого нам будет достаточно всего лишь немного ослабить болт крепления кожуха и достать проволоку. А если была бы шайба нам бы пришлось целиком болт откручивать. Зачем это нам нужно, лишний раз откручивать и закручивать болт, еще можно резьбу попортить. Вот по этой причине и придумали «умные люди» такую хитрость с проволокой.

После того как я рассказал, своему знакомому, про эту хитрость он сел в свое л/а и быстренько помчался домой. Через пол часика примерно, позвонил и поблагодарил. Причина оказалась именно в этом. Говорит что теперь передачи все как по маслу включаются.

Регулировка сцепления газ 31105 406 двигатель

Двигатель Ходовая часть Рулевое управление Тормозная система Органы управления Отопление и вентиляция салона Двигатели ЗМЗ-402, ЗМЗ-4021 Двигатель ЗМЗ-4062 Двигатели ЗМЗ-24-24, ЗМЗ-503.10, ЗМЗ-505.

10 Топливный бак Волги ГАЗ-3110 Система питания двигателей ЗМЗ-402 и ЗМЗ-4021 Трансмиссия Волги ГАЗ-3110 Коробка передач Волги ГАЗ-3110 Четырехступенчатая коробка передач Карданная передача Задний мост Трансмиссия — передача Передняя подвеска Задняя подвеска Рулевое управление Механизм рулевого управления с гидроусилителем Тормозная система Электрооборудование Освещение Система зажигания Кузов Общие данные автомобиля Руководства по Волге ГАЗ-3110 Двигатели ЗМЗ для Волги Купить Волгу ГАЗ-3110Отличия Волги ГАЗ-31105 от ГАЗ-3110 Капитальный ремонт порогов ГАЗ-3110 (реставрация Волги ГАЗ-3110) Фотоотчёт о замене порогов на Волге ГАЗ-31029 Документация Как установить противотуманные фарыБлагодаря установке противотуманных фар на транспортное средство можно добиться лучшей видимости в плохих погодных условиях, таких как туман, дождь или снегопад…Проблема запотевания окон в автомобилеИногда утро бывалого автолюбителя начинается не с чашки кофе, а с систематического обряда протирания окон в автомобиле…Как подключить дополнительный тахометрШтатной комплектацией некоторых транспортных средств не предусматривается наличие тахометра. Однако этот прибор приносит пользу водителю…ГАЗ М-22. Вместительная роскошьМодель ГАЗ М-22 проделала довольно быстрый путь от тестирования до конвейерной версии — это заняло всего два года….

Архив новостей

Педаль сцепления ГАЗ-3110

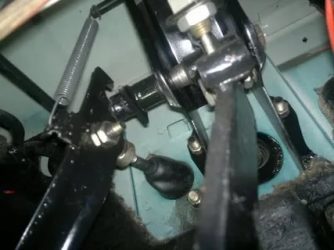

1. Отсоединить в салоне толкатель от педали сцепления, отвернув гайку 1 и вынув ось 2 толкателя с двумя пластмассовыми втулками.

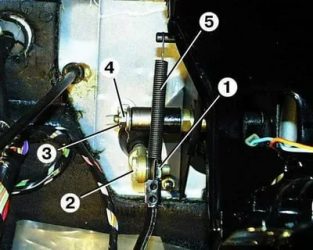

Отсоединить возвратную пружину 5 от педали.

Вынуть шплинт 3, отвернуть гайку 4 крепления педали на оси и снять педаль с двумя втулками в сборе.

2. При необходимости снять накладку площадки педали.

Осмотр и дефектовка деталей педали сцепления

1. Втулки не должны иметь механических повреждений. Односторонний износ втулок показывает, что в педальном узле имеется недопустимый люфт, который в свою очередь влияет на полный ход педали.

Дефектные детали заменить.

2. Если возвратная пружина потеряла упругость, т.е. педаль сцепления в свободном состоянии не доходит до ограничителя, пружину заменить.

3. В случае значительного износа рисунка накладки площадки педали сцепления ее рекомендуется заменить.

Установка

Устанавливают педаль сцепления в порядке, обратном снятию. При этом необходимо смазать тонким слоем графитовой смазки поверхности трения втулок и оси.

Регулировка педали сцепления

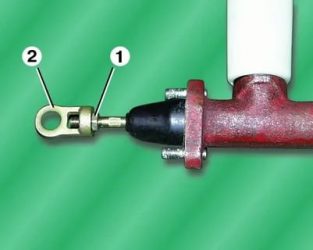

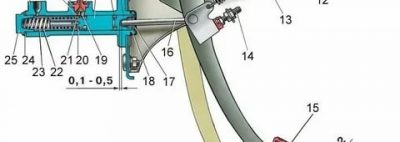

1. Регулируют ход педали, изменяя длину толкателя главного цилиндра.

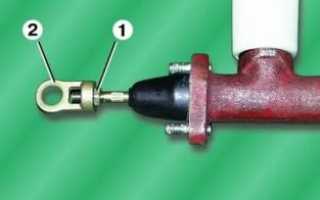

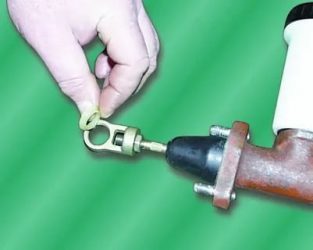

Для этого необходимо отсоединить толкатель от педали, ослабить гайку 1 регулировочного узла толкателя и, поворачивая проушину 2 в нужную сторону, добиться требуемого результата.

После чего затянуть гайку и подсоединить толкатель к педали.2. Полный ход педали сцепления должен быть в пределах 145–160 мм.

3. Свободный ход педали не регулируется.

Прокачка системы гидропривода сцепления

1. Залить в бачок главного цилиндра сцепления свежую тормозную жидкость до уровня на 15–20 мм ниже верхней кромки бачка.2. Снять защитный колпачок с клапана рабочего цилиндра.3. Надеть на клапан шланг для прокачки. Опустить другой конец шланга в емкость с небольшим количеством тормозной жидкости так, чтобы он находился в жидкости.4.

Несколько раз нажать на педаль сцепления и удерживать педаль сцепления в нажатом положении.5. Открыть клапан прокачки для выпуска воздуха из системы. Наличие воздуха в системе определяют по появлению пузырьков в емкости.6. Закрыть клапан прокачки.7. Повторять действия, описанные в пунктах 4-6, до тех пор, пока не перестанут появляться пузырьки воздуха в емкости.8. Снять шланг с клапана прокачки и надеть колпачок.

9.

Долить тормозную жидкость в бачок главного цилиндра до уровня на 20 мм ниже верхней кромки бачка.

10. Отсутствие воздуха в системе можно определить по величине перемещения наружного конца вилки выключения сцепления: при полном нажатии на педаль сцепления она должна составлять не менее 14 мм.

Если нужно снять полностью педальный узел:

Снимаем панель приборов (Панель приборов ГАЗ-3110 снятие).

Отсоединяем два провода выключателя сигнала торможения.

Головкой на 13 с удлинителем отворачиваем две гайки, расположенные за кронштейном рулевой колонки (не перепутайте их с гайками крепления самого кронштейна).

Вынимаем шплинт оси толкателя педали тормоза и, удерживая ключом на 17 болт, ключом на 19 отворачиваем гайку. Вынимаем болт.

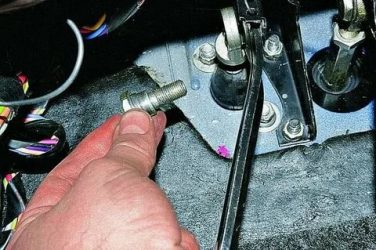

Таким же образом вынимаем ось толкателя педали сцепления (она не шплинтуется).

В отверстиях толкателей педалей сцепления и тормоза вставлены пластмассовые втулки. При сборке смажьте и установите их на место.

Регулировка сцепления волга

Введение

Волга ГАЗ-3110 — легковой автомобиль, выпускавшийся серийно с 1996 года по 2005 год Горьковским автозаводом (ГАЗ). Он появился в 1996 году в результате модернизации ГАЗ 31029, с полной заменой всех наружных кузовных панелей, включая панель крыши, но исключая двери. Конструкция седана, выполненного тоже по классической компоновке, была серьезно модернизирована, и кузов стал соответствовать международным нормам пассивной безопасности.

Была улучшена система охлаждения, модернизирована карданная передача, система освещения, усилено сцепление, а часть автомобилей оснащали гидроусилителем рулевого механизма (ГУР). Переработан салон автомобиля, передние сидения получили регулировку жесткости в поясничной области. Переработанная задняя часть позволила иначе разместить запасное колесо. В стандарт для всех моделей входили магнитола и широкополосная акустическая система.

Модель ГАЗ 3110 – это легковой автомобиль среднего класса в 4-дверном кузове седан, который впервые был представлен российской автомобильной компанией ГАЗ (Горьковский Автомобильный Завод) в 1996 году. Эта модель, по сути, представляла собой модернизированную версию своего предшественника под названием ГАЗ 31029

Для автомобиля ГАЗ 3110 предлагалось пять вариантов двигателей: бензиновые ЗМЗ-402.10 объёмом 2.5 литра мощностью 100 л.с.; ЗМЗ-4021.10 объёмом 2.5 литра мощностью 90 л.с.; ЗМЗ-4062.10 объёмом 2.3 литра и мощностью 150 л.с.; а также турбодизельные силовые агрегаты ГАЗ-560 (ГАЗ 3110-600) и ГАЗ-5601 (ГАЗ 3110-601). Сами же турбодизели выпускались по лицензии компании «Steyr». На 3110 устанавливалась 5-ступенчатая механическая коробка передач. Тормозная система включала в себя передние дисковые и задние барабанные тормоза.

Введение

1. Организация рабочего места

2. ТО и ремонт сцепления автомобиля ГАЗ 3110

3. 3. Техника безопасности

5. Список используемой литературы

Организация рабочего места по ТО и ремонту сцепления

! Привести в порядок рабочую одежду: застегнуть или обвязать обшлага рукавов, заправить одежду так, чтобы не было развивающихся концов; проверить наличие средств оказания доврачебной помощи.

Работать в лёгкой обуви (тапочках, босоножках, сандалиях и т. д.) запрещается.

Внимательно осмотреть рабочее место, убрать все мешающие в работе предметы.

.Если необходимо пользоваться переносной электролампой, проверить, есть ли на лампе защитная сетка, исправен ли шнур и изоляционная резиновая трубка. Напряжение переносных электроламп в обычных помещениях не выше 42 В, а в особо опасных условиях (наличие сырости) не выше 12 В.

Рабочий инструмент и детали расположить в удобном и безопасном для пользования порядке. Убедиться в том, что рабочий инструмент, приспособления и средства индивидуальной защиты исправны и соответствуют требованиям безопасности.

гаечные ключи не имели выработки зева и строго соответствовали размерам гаек и болтов. Пользоваться подкладками к гаечным ключам между гранями ключа и гайки, наращивать гаечные ключи трубами или другими предметами запрещается;

рукоятки молотков и кувалды должны иметь слегка выпуклую, не косую и не сбитую, без трещин поверхность бойка, должны быть надёжно укреплены на рукоятках путём расклинивания заершенными клиньями, не должны иметь наклёпа;Перед началом работы проверить рукоятки молотков и кувалд(ы). Они должны иметь гладкую поверхность и быть сделаны из древесины твёрдых и вязких пород;

работать под автомобилем вне смотровой канавы, эстакады или подъёмника только при наличии лежаков. Работать на полу (земле) запрещается. . Привести в порядок рабочее место. Инструмент и приспособления протереть и сложить на отведённое для них место.

2. ТО и ремонт сцепления автомобиля ГАЗ 3110

Читать еще:  Первый автомобиль волга

Устройство и описание сцепления автомобиля ГАЗ 3110

На автомобилях устанавливают два типа сцепления однодисковое сухое с гидравлическим приводом включения. На моделях с двигателем ЗМЗ–4062 применяют: только сцепление с диафрагменной пружиной, на других моделях ЗМЗ–402 и ЗМЗ–4021 применяют сцепление обоих типов.

Сцепление с диафрагменной пружиной:

1-грязезащитный чехол; 2 – шаровой палец; 3 – вилка выключения сцепления;

4 – картер сцепления; 5 – поролоновое кольцо; 6 – первичный вал; 7 – крышка переднего подшипника первичного вала с направляющей втулкой; 8 – муфта выключения сцепления; 9 – подшипник выключения сцепления; 10 – диафрагменная пружина; 11 – нажимной диск с кожухом в сборе; 12 – болт крепления кожуха нажимного диска к маховику; 13 – маховик; 14 – фрикционная накладка; 15 – ведомый диск; 16 – усилитель картера; 17 – клапан; 18 – рабочий цилиндр; 19 – пружина; 20 – манжета; 21 – поршень; 22 – толкатель; 23 – защитный чехол

ТО и ремонт сцепления автомобиля ГАЗ 3110.

Неисправности сцепления

ЕО: Проверка работы сцепления на транспортном средстве включает проверку на наличие пробуксовки, «ведения» и посторонних шумов и стуков.

ТО-1: Проверить свободный ход педали (и, если нужно, отрегулировать его), состояние и крепление оттяжной пружины. Смазать (по графику смазки) валик педали сцепления и подшипник муфты выключения сцепления. Проверить работу сцепления.

ТО-2: Проверить полный и свободный ход педали сцепления и действие оттяжной пружины, работу привода сцепления и при необходимости отрегулировать сцепление и привод.

Разборка сцепления

Снимаем картер сцепления:

1.Керном помечаем взаимное положение кожуха и маховика.

Как отрегулировать свободный ход педали сцепления

Сообщение Giorgio » Пт апр 22, 2011 21:24 pm

Re: Как отрегулировать свободный ход педали сцепления

Сообщение Сергей-Волгарь » Пт апр 22, 2011 21:32 pm

Регулировка сцепления на Газели

Как отрегулировать сцепление на ГАЗели, чтобы стало удобнее управлять автомобилем? Это один из многих вопросов, которые задают их владельцы. Существует много проблем, с которыми сталкиваются владельцы этой машины, но одним из самых проблемных узлов является сцепление. Как узел отрегулировать, стоит ли его ремонтировать или лучше заменить на другой?

Сцепление для автомобиля Газель

Перед началом регулировки

Регулировка сцепления проводится только если узел полностью исправен. Сцепление у ГАЗели очень хрупкое и часто ломается даже из-за небольшой перенагрузки, поэтому проблемы могут возникнуть еще до начала каких-то регулировочных работ. Не самая качественная технология производства стала основной причиной, по которой детали узла чуть ли не одна за другой выходят из строя. Стоит проверить, все ли элементы конструкции сцепления целы перед тем как начинать другие работы. Что нужно проверить тщательнее всего:

Часто ломается рабочий цилиндр. Его стоит проверить в первую очередь на протекание, пробои, повреждения шлангов. Если он не будет работать нормально, система переключения передач замедлится, а из-за этого могут возникнуть другие проблемы при движения (рывки, потеря скорости).

Так выглядит рабочий цилиндр сцепления Газели

Процесс регулировки педали

Из-за того что механизм со временем снашивается, педаль сцепления может заметно ослабеть, вследствие чего ухудшается управление ходом автомобиля. Чтобы это исправить, ее можно подтянуть. Как проверить, нужно ли проводить коррекцию натяжения?

Процесс регулировки педали сцепления Газели

• педаль западает, когда начинается движение машины;
• во время смены передач слышен шум, стук, могут появляться рывки транспортного средства;
• слышны громкие удары под машиной, во время смены передач со 2 по 4.

Дабы удостоверится, что требуется регулировка сцепления, линейкой или рулеткой нужно измерить расстояние между педальной накладкой и полом. Нормальный показатель составляет 15 см, если же по измерениям получилось меньше или значительно больше — нужно подтягивать трос. Как отрегулировать педаль?

Под капотом находится болт с контргайкой, который регулирует натяжение троса сцепления.

Чтобы педаль имела больше пространства хода — затягиваем гайку, а чтобы сделать ход меньше — откручиваем ее. Регулируем до тех пор, пока педаль не встанет на свое место. Чтобы проверить результат, жмем на педаль 3 раза, а потом снова проводим замеры, когда она вернется в свое обычное положение. Эту процедуру можно доверить и специалистам в автосервисе, у них на это уйдет меньше времени и сил.

Читать еще:  Разболтовка дисков на волгу

Усовершенствование узла

Для того, чтобы прокачать систему сцепления, придется полностью убрать все старые детали узла. Заводская конструкция сама по себе ненадежна, поэтому не стоит надеяться, что замена 1-2 элементов что-то изменит. Если не хотите долго возиться с ремонтом Газели, то замените все и сразу.

Применять элементы конструкции с одной модели ГАЗели на другую не рекомендуется. К примеру, корзина сцепления с 406 подходит и на 402 газель, но при этом во время эксплуатации возникают трудности с переходом на 5 передачу и задний ход.

Экспериментировать не рекомендуется. Провести замену лучше всего в проверенном автосервисе. О качестве услуг в сервисе стоит узнать заранее, поскольку если что-то смонтируют не так, придется переделывать. Самостоятельно можно установить компоненты и весь узел, но для этого понадобится эстакада или несколько домкратов, которые есть не у каждого водителя.

Облегчение педали сцепления на газ 3110 Волге

Педаль сцепления у меня всегда была тугая, лишь когда я поставил сцепления от LUK, оно стало мягче. Но не на долго, где-то месяца на 3, потом начала тяжелеть, а в последнее время диск подтёрся значительно.
Хоть в планах и было замена диска сцепления (в связи с установкой КПП от сьерры), но оно опять же со временем снова потяжелеет, решил сделать механический усилитель педали сцепления, как на ВАЗ классике, ауди и т.д. Принцип работы прост, пружины всегда натянуты, при прохождении педали примерно половины хода, пружина натягивая педаль, тянет её за кронштейн. По сути усилитель этот работает только с половины хода педали.

Схема педального узла от ВАЗ классики, думаю что так более наглядно как работает этот усилитель

Для внедрения этой конструкции у себя я купил

Педальный узел от ВАЗ 2101 в сборе за символическую сумму,

с педального узла я взял Коромысло и пружинку

Дополнительно пришлось делать из подручного материала

Уголок который будет крепится к торпеде и к которому потом будет крепится пружина

Также на педаль сцепления нужно приварить железную пластинку вот такой конфигурации, угол и длину выбирал экспериментальным путём.

Пробовал отделить от педали Ваза кронштейн и приварить на волговскую, но оказалось что длина и угол очень маленькие, усилитель не работал.

После того как всё сварили и подготовили начинаем монтировать.

Снимаем приборку и под один из имеющихся болтов крепил уголок, к уголку крепим пружину и собираем всю конструкцию.

Положение — педаль отпущена

Положение — педаль нажата

После того как конструкция собрана, надо натягивать пружину, как раз вот тот длинный болт на 8 и нужен для того чтобы натянуть эту пружину до нужной степени.

Из проблем возникших при монтаже: Поначалу я думал, что натяну пружину по максимуму, как собственно и сделал, потом когда начал прикручивать рулевую колонку, я понял, что пружина столько мощная, что потянула за собой всё конструкцию, к которой крепится рулевая колонка. В итоге по нормальному прикрутить рулевую колонку мне так и не дулось.

В итоге я экспериментальным путём подобрал натяг пружины, так чтобы и усилитель работал и рулевая колонка не смещалась с места.

Регулировка сцепления газ 3110 двигатель 406

Как отрегулировать сцепление на ГАЗели, чтобы стало удобнее управлять автомобилем? Это один из многих вопросов, которые задают их владельцы. Существует много проблем, с которыми сталкиваются владельцы этой машины, но одним из самых проблемных узлов является сцепление. Как узел отрегулировать, стоит ли его ремонтировать или лучше заменить на другой?

Сцепление для автомобиля Газель

Как отрегулировать свободный ход педали сцепления?

В автомобиле часто требуется проводить регулировку различных органов управления и систем. К примеру, может потребоваться регулировка педали сцепления, от которой очень сильно зависит качество управления автомобилем с механической коробкой передач. Такую регулировку достаточно легко сделать, не заезжая в сервисные центры, и при этом не потребуется каких-то специальных знаний и инструментов.

Когда нужна регулировка сцепления?

Необходимо обратить внимание на поведение автомобиля в момент переключения передачи. Если в начале движения чувствуются рывки или несильные удары или же слышен шум при переключении передачи, то нужно провести проверку свободного хода педали сцепления транспортного средства.

Для этого двигатель запускается, а педаль сцепления постепенно отпускается из предварительно отжатого состояния. В том случае, если автомобиль поедет сразу же после начала отпускания педали, свободный ход у нее отсутствует. Если же педаль отпустили до конца, но машина при этом не тронулась или начала двигаться только в самом конце, то, значит, норма хода педали превышена.

Таким образом, если произошло нарушение регулировки свободного хода педали сцепления, нормальное передвижение транспортного средства становится невозможным. Появляются проблемы — тронуться с места не получается, слышен хруст во время переключения передачи, автомобиль буксует и имеет слабый разгон.

Как определить величину свободного хода?

Определение величины свободного хода проводят с помощью линейки или штангенциркуля, главное, чтобы они подходили по размерам:

1. На середину подошвы педали закрепляют хорошо видимый предмет с острым концом, к примеру, спичку. Это делается для того, чтобы облегчить процесс измерения.
2. Линейка устанавливается в плоскость движения опорной площадки педали так, чтобы изменение расположения последней без труда отслеживалось с помощью шкалы, нанесенной на линейке.
3. На педаль производят несильное нажатие рукой, а затем аккуратно перемещают ее до возникновения резкого скачка сопротивления усилию. После этого отмечают с помощью указания спичкой пройденный путь педали в миллиметрах.

После получения результатов замера можно будет определить, требуется ли педали сцепления регулировка или можно будет обойтись без нее.

Справка! Для разных моделей автомобилей величина этого показателя будет различной. Например, для ВАЗ-2101 он будет составлять 35-40 мм, а у современных авто класса В этот параметр должен находится в пределах от 5 до 14 мм.

Таким образом, конкретную величину хода педали для определенного вида автомашины требуется сверять м руководством по эксплуатации (так называемой «мурзилке»).

Регулируем свободный ход педали сцепления

Приводы сцепления могут быть как тросовыми, так и гидравлическими. Поэтому их регулировка проводится различными способами.

Регулировка привода тросом

В том случае, если сцепление в автомобиле механическое, необходимо отрегулировать трос (тросовый привод). Чтобы это сделать, нужно добраться до регулировочного болта, находящегося в подкапотном пространстве. Сначала производят откручивание контргайки, а затем начинают вращать регулировочную гайку. Результат проверяют новым замером амплитуды (предварительно нажав на педаль сцепления 3 раза).

Сама регулировка проводится следующим образом:

1. При помощи измерительных приборов выясняют, какое расстояние отделяет вилку выключения сцепления и торец демпфера. Оно должно быть не более 8,6 см. При этом погрешность не должна быть более 5 мм ни в сторону увеличения, ни в сторону уменьшения.
2. Находят, на каком расстоянии расположен наконечник троса от торца демпфера. Этот показатель должен быть около 6 см, с такой же погрешностью, как и в предыдущем случае.
3. В том случае, если расстояние не будет соответствовать нормальному, трос регулируют с помощью регулировочной гайки, которую проворачивают в ту или другую сторону до тех пор, пока нужный результат не будет достигнут.
4. В конечном итоге производят несколько выжиманий педали сцепления, а затем осуществляют новые замеры расстояния. В случае необходимости снова проводится регулировка. После этого окончательно затягивают контргайку.

Иногда трос выходит из строя полностью, и может потребоваться его замена. В гаражных условиях это сделать не так уж и сложно, как может показаться новичку. Все что для этого нужно: приобрести запасной трос сцепления, а также иметь набор ключей и отверток.

Для начала в районе педалей снимают пластиковые части пола автомобиля. Это нужно для того, чтобы во время ремонта иметь легкий доступ до того места, где происходит соединение троса с педалью.

Затем нужно произвести следующие манипуляции:

1. Наконечник троса сцепления разъединяют с вилкой его выключения.
2. Затем вытаскиваю демпфер оболочки троса из крепления, которое располагается в картере коробки переключения передач.
3. После этого производят разъединение наконечника троса и педали сцепления.
4. Вытаскивают трос сцепления.

Чтобы установить на место новый трос, все вышеперечисленные действия производят в обратном порядке.

Регулировка гидравлического привода

Перед регулировкой гидропривода в первую очередь необходимо убедиться в отсутствии воздуха в системе. Это проверяется следующим образом: в том случае, если воздуха в системе нет, при нажатии на педаль сцепления она не должна быть мягкой, а после того как давление ноги с педали убирается, она должна вернуться в изначальную позицию.

При гидравлическом сцеплении полный ход педали регулируют из салона автомобиля упорным винтом. При этом величина свободного хода должна быть не более 15 мм. Регулировка делается с помощью вращения штока толкателя главного цилиндра. После того как выполнены все настройки, необходимо плотно закрутить контргайки.

В заключение

Для нормального управления автомобилем необходима слаженная работа всех его компонентов, одним из которых является педаль сцепления. Поэтому, если вы вдруг почувствовали какое-то неудобство в тот момент, когда происходит отпускание педали и соединение коленвала с двигателем, то скорее всего этому элементу требуется регулировка.

Замена сцепления на ГАЗ-31029 «Волга»

19 Марта 2015

Сцепление ГАЗ-31029 «Волга» зачастую доставляет проблемы владельцу автомобиля, поэтому необходимо быть готовым произвести ремонт или замену этого узла. Об устройстве и работе сцепления ГАЗ-31029, о его наиболее частых неисправностях, а также о способах ремонта и замены сцепления читайте в этой статье.

О сцеплении автомобилей газ-31029 «волга»

ГАЗ-31029 «Волга» — легковой автомобиль, выпускавшийся Горьковским автозаводом в период с 1992 по 1997 годы. Данная модель была создана на базе ГАЗ-24-10, в нем не было прорывных решений, зато он обладал относительно доступной стоимостью и приемлемыми характеристиками. Эта «Волга» быстро полюбилась отечественным водителям, и до сих пор (а прошло почти два десятилетия с момента прекращения выпуска!) ее часто можно увидеть на дорогах.

Недорогой автомобиль подразумевает и недорогие технические решения, это в полной мере относится и к сцеплению. На ГАЗ-31029 используется классическое сухое однодисковое сцепление, оснащенное, как и во всех предыдущих моделях ГАЗ-24, гидравлическим приводом. Конструкция этого сцепления вполне традиционна, рассмотрим ее ниже. А сначала следует рассказать о том, какие типы сцепления использовались на 29-х «Волгах».

Типы сцепления ГАЗ-31029

На автомобиль ставились несколько типов сцепления, которые отличались как конструктивно, так и по типу некоторых компонентов.

Как известно, на ГАЗ-31029 устанавливались две модели двигателей — ЗМЗ-402 и ЗМЗ-406 различных модификаций. Данные силовые агрегаты несколько отличаются по конструкции, поэтому неодинаковой конструкцией обладали и предназначенные для них сцепления. Основное отличие заключается в картере сцепления:

• Сцепление, агрегатируемое с мотором ЗМЗ-402, устанавливается в разъемный картер, состоящий из собственно картера и нижнего поддона сцепления. Поддон крепится на четырех болтах, он предназначен для проведения диагностики сцепления без его полной разборки;
• Сцепление, агрегатируемое с мотором ЗМЗ-406, находится в неразъемном картере, который, к тому же, имеет больше точек крепления, чем в случае с 402-м двигателем.

Также автомобили в разное время оснащались двумя принципиально разными типами сцепления:

• Ранние модификации — с корзиной с периферийным расположением цилиндрических пружин (так называемая лапчатая корзина, так как в ней выжимной подшипник для выключения сцепления нажимает на три рычага-лапы);
• Поздние модификации — с корзиной с диафрагменной пружиной (так называемая лепестковая корзина, так как диафрагменная пружина представляет собой радиально расположенные лепестки, на которое в центре упирается выжимной подшипник).

Нужно отметить, что лапчатая и диафрагменная корзины сцепления в принципе взаимозаменяемы, однако из-за неодинаковых размеров корзин (диафрагменная имеет меньшую толщину) необходимо использовать разные выжимные подшипники и производить регулировку длины штока рабочего цилиндра сцепления (РЦС). Многие автомобили, особенно ранних модификаций, имели нерегулируемый шток РЦС, поэтому при замене лапчатой корзины на диафрагменную может понадобиться установить и регулируемый шток РЦС.

Независимо от типа сцепления, в нем используется один тип ведомого диска сцепления — диаметром 225 мм, оснащенный пружинным демпфером крутильных колебаний. Ранее применялись диски с шестью пружинами, сегодня все чаще используются диски с четырьмя пружинами и лучшим охлаждением.

В заключении отметим, что многие детали сцепления ГАЗ-31029 (диск сцепления, корзина, выжимной подшипник и другие) также находят применение в других моделях, главным образом — в ранних «ГАЗелях» ГАЗ-3302, оснащенных теми же 402-м и 406-м моторами ЗМЗ. Ряд деталей привода сцепления совместимы с ГАЗ-24-10 и некоторыми модификациями автомобилей УАЗ. Но в любом случае перед покупкой новой детали необходимо уточнить ее применимость и возможность установки на данный конкретный автомобиль.

Устройство сцепления ГАЗ-31029

Основными частями сцепления являются нажимной (ведущий) диск в сборе с корзиной (в которой смонтирован нажимной механизм с пружинами и механизм выключения сцепления), фрикционная накладка на маховик и ведомый диск. Корзина вместе с нажимным диском образует ведущий диск, который с помощью болтов монтируется на маховике, то есть, вся эта конструкция вращается вместе с маховиком.

Корзина с диафрагменной пружиной устроена крайне просто. Это чашеобразный корпус, в котором установлена коническая плоская пружина, выполненная в виде сходящихся к центру лепестков. По периферии диафрагма закреплена с нажимным диском, и при этом она выступает в роли рычага — при нажатии на центральную части диафрагмы, лепестки движутся вниз, а периферия, напротив, поднимается, обеспечивая и подъем нажимного диска.

Рычажная (лапчатая) корзина устроена несколько сложнее. По ее периферии расположено девять пар цилиндрических пружин, которые в нормальном состоянии обеспечивают прижатие нажимного диска к ведомому диску и маховику. Также в корзине установлено три рычага оттяжки нажимного диска, их лапки сходятся к центру корзины. Рычаги одновременно соединены с корзиной и с нажимным диском, причем таким образом, чтобы при нажатии на их лапки происходила оттяжка (подъем) диска и выключение сцепления.

Ведомый диск расположен между маховиком и нажимным диском, его ступица имеет шлицевое соединение с первичным валом коробки передач, который пропущен через центральное отверстие в корзине. Сам ведомый диск — это составная конструкция. Основу диска составляет ступица, зажатая между двумя стальными дисками.

На периферии дисков с обеих сторон закреплены фрикционные накладки с отформованными канавками (24 штуки), обеспечивающими удаление продуктов износа и отвод тепла. В специально предусмотренные прямоугольные окна в дисках и ступице вставлены пружины, демпфирующие крутильные колебания.

Как раз через эти пружины передается усилие от дисков на ступицу, поэтому торможение всего диска (и КПП) происходит плавно, без ударов.

Со стороны коробки располагается выжимной подшипник (муфта), упирающийся в лепестки диафрагменной пружины или в лапки рычагов лапчатой корзины, подшипник соединен с вилкой выключения сцепления. Сама вилка закреплена на картере сцепления, который закрывает весь узел. С внешней стороны вилка соединена с приводом сцепления.

Привод сцепления состоит из педали, главного цилиндра, рабочего цилиндра, трубопровода и вилки. Принцип действия системы предельно прост: при нажатии на педаль жидкость в главном цилиндре сжимается, в результате в системе повышается давление, это давление заставляет перемещаться поршень и шток рабочего цилиндра сцепления (РЦС), который и толкает вилку сцепления. То есть, здесь используется тот же принцип, что и в тормозной системе (да и используется та же тормозная жидкость).

Таким образом, по своей конструкции сцепление ГАЗ-31029 аналогично сцеплению других отечественных автомобилей. И для него характерны все «болезни» сцеплений данного типа. Но в абсолютном большинстве случаев при любой неисправности (только если проблема не в приводе) сцепление необходимо разбирать и производить замену определенных деталей.

Порядок ремонта и замены сцепления ГАЗ-31029

Наиболее часто приходится сталкиваться с неисправностями сцепления, возникающими в результате износа его деталей — ведомого диска, фрикционной накладки на маховике, нажимного диска, выжимного подшипника. Также частой проблемой, особенно на «Волге» с двигателем ЗМЗ-402, является поломка и заклинивание выжимного подшипника. Нередко происходит поломка пружин в диафрагменном сцеплении, поломка вилки выключения сцепления (это вообще одна из самых слабых деталей) и других деталей.

Все эти неисправности проявляются ухудшением работы сцепления — невозможностью выключить сцепление, тугой ход педали, неполный или слишком большой ход педали и т.д. Если такие проблемы наблюдаются, нужно провести диагностику и ремонт.

В первую очередь, проверяется гидравлический привод сцепления. Для этого лучше всего загнать машину на яму, также нужен помощник. Для диагностики нужно нажимать педаль сцепления и отслеживать, как движется шток РЦС. Если ход штока слишком мал, значит проблема в гидроприводе, нужно искать утечку или, если ее нет, менять один из цилиндров. Также иногда происходит завоздушивание системы, в этом случае ее необходимо прокачивать, как это делается с тормозной системой.

Если же все нормально, то нужно проверить выжимной подшипник. Для этого в ГАЗ-31029 с двигателем ЗМЗ-402 достаточно снять поддон картера сцепления, и посмотреть, как работает подшипник (а заодно и корзина) при нажатии на педаль сцепления. В «Волге» с ЗМЗ-406 такую диагностику провести нельзя, поэтому приходится сразу снимать сцепление.

Проблема ремонта сцепления заключается в том, что даже при незначительной неисправности придется разобрать половину трансмиссии автомобиля. Порядок работы здесь следующий:

1. Снять карданный вал (он отсоединяется от фланцев со стороны заднего моста и КПП);
2. Демонтировать коробку передач (не забыв предварительно снять рычаг и кулису, а затем заткнуть чем-нибудь хвостовик для предотвращения утечки масла), причем для этого может потребоваться снятие выпускного коллектора выхлопной системы, так как она мешает снятию коробки;
3. Снять вилку сцепления;
4. Открутить и снять картер сцепления (причем нужно запомнить место установки болтов, так как они разной длины);
5. Отсоединить корзину от маховика (при этом запомнив ее расположение, лучше для этого сделать метки).

После проверки и замены неисправных деталей производится обратная сборка, причем очень важно соблюдать осторожность — при установке КПП высока вероятность первичным валом повредить лепестки диафрагменной пружины. Определенную трудность представляет центровка ведомого диска (для этого рекомендуется использовать специальную оправку) и последующая вставка вала в его ступицу.

В одиночку все эти операции провести довольно затруднительно, и если вы не уверены в своих силах, то лучше доверить работу по ремонту сцепления профессионалам.

Техническое обслуживание сцепления в «Волгах»

Сцепление на ГАЗ-31029 не требует специального технического обслуживания, только периодически (обычно при ТО-1) необходимо производить регулировки педали и всего привода сцепления. И, конечно же, при каждой поездке обращать внимание на работу сцепления, и при появлении пробуксовки, неполного выключения или иных проблем с работой сцепления провести диагностику и ремонт. Причем откладывать ремонт сцепления не следует, так как это чревато еще большими проблемами в ближайшем будущем и просто-напросто опасно.
