Регулировка холостого хода к 151 газель

Как отрегулировать карбюратор к151д на 406

Топливная система – одна из самых важных в автомобиле, обеспечивает бесперебойную работу транспортного средства, умеренный расход топлива, от ее настройки зависит ресурс двигателя. Карбюратор на Газели с 406 двигателем также играет достаточно большую роль, поэтому должен содержаться в чистоте и исправном техническом состоянии.

Коммерческие авто GAZelle с двигателем ЗМЗ-406 и подобной системой питания уже сняты с производства, но таких машин по дорогам России ездит еще достаточно много, на них перевозят грузы и пассажиров. У карбюраторных автомобилей есть свои преимущества – это относительная простота устройства, минимум датчиков, возможность отремонтировать движок самостоятельно, достаточно высокая надежность, невысокая цена запчастей.

Схемы топливной системы и зажигания для Газели с двигателем 406

Коммерческие автомобили ГАЗ начали выпускаться в 1994 году, поначалу комплектовались только движками ЗМЗ-402. Позже на этих машинах стали устанавливаться карбюраторные 16-клапанные моторы ЗМЗ-4061.10 (под бензин А-76) и ЗМЗ-4063.10 (для работы на топливе Аи-92).

ЗМЗ-4063 – это двигатель внутреннего сгорания (ДВС), который уже не выпускается Заволжским моторным заводом, но эксплуатируется и по сегодняшний день. Мотор имеет электронную систему зажигания, но при этом топливную систему с карбюраторным впрыском (КВ), модель карбюратора, устанавливаемая с завода – К151Д. Электросхема зажигания – микропроцессорная, в ее состав входят элементы:

• электронный блок управления;
• две сдвоенные катушки;
• высоковольтные провода с наконечниками;
• датчики положения коленчатого и распределительного валов;
• свечи зажигания;
• температурный датчик охлаждающей жидкости;
• проводка («коса»).

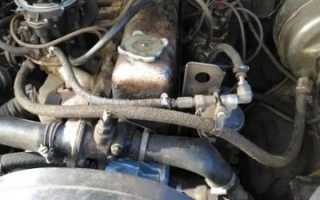

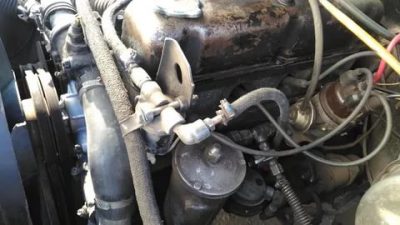

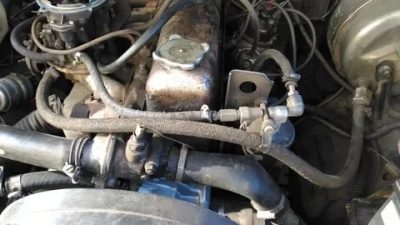

Система (схема) питания у автомобилей с КВ очень простая, состоит из минимума компонентов, и это:

• бензобак;
• топливопроводы, включая шланги подачи и «обратку»;
• топливные фильтры тонкой/грубой очистки;
• механический бензонасос;
• воздушный фильтр корпусом;
• карбюратор.

При желании на Газель с ДВС ЗМЗ-4063 можно установить газобаллонное оборудование (ГБО), но только первого или второго поколения, купить его можно очень недорого. Только здесь есть один существенный минус – оборудование уже считается устаревшим, не отвечает всем современным требованиям безопасности.

Порядок подключения патрубков к карбюратору К151Д

Карбюраторный узел (КУ) в модификации К151Д по внешнему виду, конструкции и многим компонентам идентичен модели К151С, которая устанавливалась на моторы ЗМЗ-402. Само по себе устройство не отличается большой сложностью, тем более, его просто устанавливать, но у некоторых водителей (автовладельцев) возникают трудности с подключением шлангов, так как здесь их достаточно много.

Остановимся на этом вопросе подробнее, рассмотрим с помощью схем , куда подключаются патрубки, и для чего каждый из штуцеров нужен:

• на первой картинке: №1 – для основного шланга подачи топлива, №2 – для «обратки», №3 – для патрубка вентиляции картера, №4 – для подсоединения электромагнитного клапана (ЭМК) экономайзера холостого хода;
• на второй картинке: №5 – для подсоединения к ЭМК экономайзера (второй отвод), №6 – для соединения с клапаном рециркуляции ОГ (отработавших газов).

Первые два штуцера – самые важные, предназначены для подключения шлангов подачи и отвода лишнего топлива, между собой их перепутывать нельзя, так как «обратка» оснащается клапаном, и топливо по ней поступать в КУ из бензобака не будет, мотор не заведется. Под номером три подсоединяется патрубок принудительного отвода картерных газов из двигателя, которые подпадают под действием разрежения во впускной коллектор. Так как этот отвод размещается в нижней части корпуса, в сам карбюраторный узел картерные газы не поступают.

Под номерами 4 и 5 (они на разных картинках) – отводы со шлангами, с помощью которых подключается ЭМК для управления экономайзером ХХ (холостого хода), этот клапан нередко ломается (правда, может выйти из строя и предохранитель). К тому же считается, что он не играет большой роли, практически не влияет на экономию горючего, и его часто отключают, зацикливая трубкой отводы между собой. Оставлять без подключения штуцеры свободно или глушить их нельзя – двигатель будет глохнуть, работать со значительными перебоями, потеряет мощность.

Номер 6 – самый «необязательный» из всех отводов, так как клапан рециркуляции влияет только на экологичность выхлопа отработанных газов, к тому же это устройство не всегда устанавливается на автомобиле. При желании штуцер №6 можно заглушить, но вовсе не обязательно, если его оставить открытым, ничего не изменится, на работу ДВС никак не повлияет.

Регулировка карбюратора К151Д

Как и КУ других типов («Озон», «Солекс» и т. д.), карбюратор К151Д можно регулировать и настраивать, основные настройки – это:

• регулировка ХХ;
• установка уровня бензина в поплавковой камере;
• отладка пускового устройства.

«Сто пятьдесят первый» напоминает модель К126, и как бы является усовершенствованным вариантом, хотя имеет более сложную конструкцию, считается более «капризным» в настройке. Но отрегулировать, например, холостой ход, здесь не так уж и сложно, к тому же минимальные обороты на Газели можно выставить с помощью тахометра.

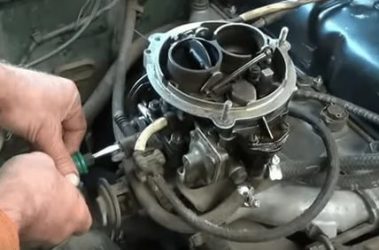

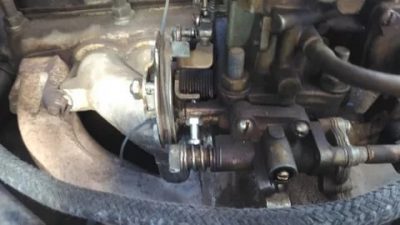

Самая основная из доступных настроек К151 – регулировка ХХ, она выполняется на прогретом двигателе, при этом все остальные элементы топливной системы, электросхемы зажигания и сам двигатель должны быть исправны. Регулируем ХХ так:

• запускаем мотор на холостом ходу, отворачиваем большой винт количества (с пружиной), также откручиваем и винт качества, этим самым выставляем обороты по максимуму;
• попеременно заворачиваем оба винта, сбавляя обороты, до тех пор, пока движок не начнет работать с перебоями;
• «количеством» чуть добавляем ХХ, затем «качеством» выравниваем ДВС, но этот винтик лучше стараться откручивать как можно меньше, он влияет на расход бензина;
• винтом количества снижаем обороты до нормы, то есть, примерно до 700-750 об/мин (смотрим по тахометру).

После настройки холостого хода обычно автомобиль проверяется в действии, при необходимости регулировка производится повторно.

Снятие карбюратора на автомобиле с двигателем ЗМЗ-4063

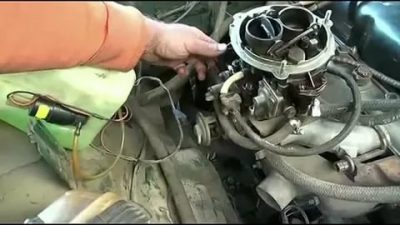

Снятие и установка заводского КУ на 406-м двигателе выполняются достаточно просто, все операции производятся в следующем порядке:

• при заглушенном двигателе снимаем корпус воздушного фильтра: сначала шланг картерных газов, затем верхнюю часть (пять защелок), нижнюю «банку» (три гайки или болта на 10);
• отсоединяем все шланги, в том числе и топливные, а также тросы подсоса и газа;
• откручиваем четыре гайки крепления самого узла;
• корпус КУ может прикипеть к посадочному месту, в таком случае нужно его попробовать расшатать из стороны в сторону, можно аккуратно снизу поддеть монтировкой, стучать не рекомендуется.

Установка производится в порядке, обратном снятию, как видим, все здесь очень просто.

Ремонт карбюратора К151Д

Ремонт карбюратора К151 включает в себя разборку-сборку, промывку и продувку, замену деталей, последующую настройку, в основном во время ремонтных работ заменяются:

• жиклеры (как воздушные, так и топливные);
• распылитель («носик» или «слоник») ускорительного насоса;
• прокладки;
• запорный механизм поплавковой камеры (в комплекте игла и седло);
• винт качества;
• диафрагмы.

Если нет необходимости капитально ремонтировать узел, можно произвести ремонт без его снятия, для удобства покупателей детали часто продаются ремкомплектами.

Как отрегулировать карбюратор к 151? — Автомеханик

В этой статье будет рассмотрен карбюратор К151: устройство, ремонт, регулировка, особенности настройки, а также основные неполадки и их признаки.

Устройство карбюратора К-151

В топливной системе карбюратор модели К-151 выполняет функцию приготовления топливовоздушной смеси в составе, необходимом для работы автомобильного двигателя при различных нагрузках – на холостом ходу, на средних или максимальных оборотах.

Этот узел применяется на легковых автомобилях «Волга», ИЖ, на коммерческих автомашинах «Газель», «Соболь», внедорожниках УАЗ. Существуют различные модификации «сто пятьдесят первого», и в зависимости от его модели в названии в конце добавляется буква, например, карбюратором К-151С комплектуются машины ГАЗ-3102/31029, ГАЗ-3302 «Газель».

Также в зависимости от модели К-151 жиклеры могут устанавливаться разного сечения – многое зависит от характеристик и объема двигателя.

Карбюратор 151-й серии состоит из следующих систем и элементов:

• основного корпуса (средней части) с поплавковой камерой;
• корпуса дроссельных заслонок – поворачиваются заслонки за счет привода, связанного с педалью акселератора (газа);
• верхней крышки поплавковой камеры – в ней находится запорный механизм, не позволяющий камере переполняться бензином, а также воздушная заслонка, необходимая для запуска холодного двигателя и его прогрева;
• главной дозирующей системы – является основной в приготовлении топливовоздушной смеси (ТВС), состоит из каналов определенного сечения, двух топливных и двух воздушных жиклеров;
• системы холостого хода, которая необходима для стабильной работы ДВС на холостых оборотах – в ее состав входит обводной канал, регулировочные винты (качества и количества ТВС), жиклеры (топливный и воздушный), клапан экономайзера с мембранным механизмом;
• насоса-ускорителя – он позволяет автомобилю ехать без провалов при резком ускорении, состоит из дополнительных каналов в основном корпусе, шарикового клапана, мембранного механизма и распылителя топлива;
• эконостата – система предназначена для обогащения ТВС на больших оборотах мотора, представляет собой дополнительные каналы, через которые под воздействием большого разрежения при открытых дроссельных заслонках во впускной коллектор поступает дополнительная порция топлива;
• переходной системы – он нужна для плавного увеличения оборотов в момент начала открытия дроссельной заслонки во вторичной камере, состоит из топливного и воздушного жиклеров.

Карбюратор К-151 состоит из двух камер, дроссельные заслонки в нем открываются последовательно, на входе в штуцере установлен фильтр – защитная сетка.

Узел также оснащен обратным топливопроводом, по которому излишки бензина сбрасываются назад в бензобак, также «обратка» не позволяет создавать избыточное давление топлива.

Само по себе устройство карбюратора К-151 достаточно сложное, и чтобы отремонтировать и настроить узел, нужен опыт, строгое соблюдение инструкции по ремонту.

Подключение шлангов к карбюратору

К карбюратору К-151 подсоединяется несколько шлангов двух диаметров – если их перепутать местами, двигатель не будет работать должным образом. Шланги подключаем в следующем порядке:

• основной топливный патрубок – к штуцеру, который находится под поплавковой камерой ближе к двигателю (на рисунке он зажат в руке);
• «обратку» – к нижнему отводу (он направлен с противоположную сторону от движка, и находится ниже основного штуцера);
• два тонких шланга идут от электромагнитного клапана, один из них – на клапан экономайзера ХХ;

• второй – на нижний штуцер с другой стороны корпуса дроссельных заслонок (внизу на картинке под номером 2)
• вывод под номером 3 – со шлангом вакуумного опережителя зажигания на трамблере;

• штуцер на карбюраторе под номером 5 (картинка ниже) – со шлангом принудительной вентиляции картера, который на многих моторах располагается на клапанной крышке сверху;
• отвод 1 (рисунок ниже) – на термовакуумный выключатель, который не устанавливается на движках без системы рецеркуляции ОГ. При отсутствии датчика вывод №1 часто заглушают, но делать это вовсе не обязательно – через штуцер подсос воздуха не идет;

Регулировка

Если без опыта ремонт узла К-151 своими руками автовладельцам производить достаточно сложно, то регулировку освоить проще, главное – понять принцип работы устройства, и действовать по инструкции. Всего существует несколько видов регулировок «сто пятьдесят первого»:

• холостого хода;
• положения воздушной заслонки;
• уровня бензина в поплавковой камере;
• положения дроссельной заслонки.

Изменять топливный уровень в поплавковой камере следует доверять опытным карбюраторщикам, а вот холостой ход может отрегулировать любой водитель самостоятельно. Выполняем процедуру следующим образом:

• прогреваем двигатель до рабочего состояния;
• оставляем работать мотор на холостых оборотах, воздушная заслонка должна быть полностью открыта (утоплен подсос);
• выворачиваем винты количества (с пружиной) и качества, позволяем мотору набрать максимальные обороты;
• постепенно закручиваем оба винта до того момента, пока ДВС не начнет работать с перебоями;
• винтом количества немного увеличиваем обороты, при этом регулировкой качества «ловим» стабильную работу мотора, но этот винтик по возможности должен быть максимально закручен. Следует учесть, что положение винта качества существенно влияет на расход топлива, поэтому его и заворачивают по возможности как можно больше;
• немного подкручиваем винт количества, добиваемся стабильной работы движка при 700-800 об/мин. Если «количественный» винт завернуть много, начинаются провалы в момент резкого нажатии на педаль акселератора. Еще нужно не забывать, что стабильность работы ДВС в немалой степени зависит и от регулировки зажигания.

Если обороты двигателя повышенные, следует их убавить с помощью винта, который регулирует положение дроссельных заслонок. Этот винтик часто намертво закипает, и его повернуть в какую-либо сторону невозможно (на рисунке внизу под цифрой 4, под белой краской).

Есть один «хитрый» способ, заставляющий регулировочный элемент повернуться – нужно в его шлиц установить плоскую отвертку и аккуратно стукнуть несколько раз по ней молотком (усилие нужно чувствовать, иначе можно поломать части карбюратора). Винт «отойдет» и начнет вращаться на резьбе. Если с первого раза «фокус» не удался, его следует повторить. Важно не торопиться и набраться терпения, тогда все получится.

Ремонт

В процессе эксплуатации автомобиля в карбюраторе могут возникать различные неисправности, основные признаки сбоев в этом устройстве:

• повышенный расход топлива;
• черный дым из трубы глушителя, особенно хорошо он заметен, если нажимать на педаль газа резко;
• нестабильная работа на холостых оборотах, мотор может также глохнуть на сбросе оборотов;
• плохая динамика автомобиля;
• провалы при наборе скорости.

При неисправном карбюраторе мотор может не развивать обороты, также нередко во впускном коллекторе слышны хлопки, выстрелы в глушителе. К-151 – достаточно сложный узел, и из строя может выйти практически любой его элемент.

Есть причины, из-за которых карбюратор чаще всего выходит из строя:

• засоряются жиклеры, топливные и воздушные каналы;
• от нагрева происходит деформация корпуса;
• перестает работать запорный клапан поплавковой камеры;
• со временем изнашивается жиклеры.

Многие ремонтники, восстанавливая работоспособность карбюратора, в первую очередь стремятся заменить жиклеры, считая, что из-за них повышается расход топлива, двигатель работает нестабильно.

Одно достаточно важное замечание – жиклеры изнашиваются очень редко, и чаще всего износ происходит, когда карбюратор работает часто в пыльных условиях. Наиболее часто встречающаяся причина плохой работы карбюратора – его засорение, но чтобы хорошо прочистить узел, необходимо его полностью разбирать.

Ремонт карбюратора К-151 осуществляется со снятием устройства, полной промывкой и продувкой всех его деталей.

Проблемы с карбюратором при установке газового оборудования

Часто автомобили с карбюраторными двигателями автовладельцы переводят на газ, например, выгодно ставить ГБО на рабочую «Газель». Но при постоянном использовании газа в карбюраторе появляются различного рода проблемы, и одна из них – неисправность системы холодного запуска на карбюраторе.

На многих машинах в ГБО используется проставка под газ на карбюратор К-151, она размещается между основным корпусом и корпусом дроссельных заслонок.

За счет дополнительной вставки увеличивается расстояние между нижней и верхней частью карбюратора, поэтому система пуска холодного двигателя начинает работать с нарушениями – приходится постоянно держать ногу на педали газа, при этом держа подсос.

На газу не до конца работающий подсос на работу двигателя не влияет, но все дело в том, что холодный пуск мотора, и особенно зимой, осуществляется на бензине. Поэтому с не полностью закрывающейся воздушной заслонкой запустить ДВС достаточно проблематично, еще от возникающих вибраций крепление оси заслонок часто откручивается. Как избавиться от такой неприятной проблемы?

Один из вариантов решения вопроса – наваривание дополнительной планки на тягу воздушной заслонки, который позволяет компенсировать разница в толщине стандартной прокладки между корпусами и газовой проставки.

Планку можно изготовить из электрода диаметром 2 мм.

Замена карбюратора К-151

При сильном износе деталей карбюратор нуждается в замене, чаще всего он меняется, если изнашивается корпуса:

• сильно деформируется нижняя поверхность средней части;
• коробится крышка (верхняя часть корпуса);
• изнашивается посадочное место под дроссельные заслонки в нижней части.

Цена нового карбюратора К-151 достаточно высокая (в среднем 5,5-6,5 тыс. рублей), но с неисправным устройством ездить невозможно, тем более, с большим расходом топлива денег теряется еще больше. Меняется К-151 достаточно просто, рассмотрим процесс его замены на автомобиле «Газель»:

• глушим мотор, отворачиваем хомут воздушного патрубка, демонтируем «гофру»;
• демонтируем корпус воздушного фильтра – сначала крышку, затем основной корпус (крепится тремя гайками на 10);
• ослабляем два крепления троса подсоса, выдергиваем трос;
• отсоединяем трос газа;
• освобождаем карбюратор от всех шлангов;
• откручиваем 4 гайки, которые держат корпус устройства;
• демонтируем узел – он может сидеть очень плотно, поэтому можно его снизу слегка поддеть отверткой, но нужно работать инструментом аккуратно, чтобы не повредить прокладку под карбюратором;
• ставим на место новый карбюратор, запускаем и прогреваем ДВС, производим регулировку холостого хода.

Ремонт насоса-ускорителя

Если возникают неисправности ускорительного насоса карбюратора, двигатель начинает «захлебываться», при резком наборе оборотов двигателя получается провал. Достаточно часто причиной такой работы ДВС является засорившийся «носик» распылителя топлива, также может выйти из строя диафрагма ускорительного насоса.

Дефекты диафрагмы определяются внешним ее осмотром, добраться до нее можно легко, не снимая карбюратора с двигателя. Для этого нужно отвернуть четыре винта крышки (на рисунке снизу – под номером 11), но снимать ее нужно аккуратно – важно не потерять пружину, которая находится внутри узла.

Чтобы определить исправность распылителя ускоритель насоса, необходимо снять корпус воздушного фильтра, рукой повернуть дроссельную заслонку и посмотреть, идет ли топливо через «носик» ускорителя.

Если распылитель засорился, его можно попытаться продуть, но для этого потребуется снимать крышку карбюратора. Если носик не продувается, его следует заменить, работа по его замене также выполняется без снятия всего узла.

Замену распылителя ускорительного насоса производим следующим образом:

• снимаем воздушный фильтр;
• отсоединяем трос подсоса;
• отворачиваем семь винтов верхней крышки карбюратора;
• вынимаем шплинт тяги пускового механизма, освобождаем тягу, демонтируем крышку;
• отворачиваем винт распылителя, продуваем или меняем деталь;

Как отрегулировать карбюратор на газели с 406 | Авто Брянск

Всем известно, что мощность двигателя автомобиля во многом зависит от того, насколько правильно работает его карбюратор (и Газель не является исключением). Иногда во время эксплуатации машины появляются сбои в работе карбюратора, причем это нередко происходит в самое неподходящее время. Как вы уже, наверное, догадались, сегодня мы рассмотрим, как отрегулировать карбюратор на Газели. Нужно подчеркнуть, что автомобиль Газель в большинстве случаев оснащаются двигателями ЗМЗ-4063.10 и ЗМЗ-4061.10, в которых используется карбюратор к-151д.

Регулировка карбюратора к-151д (Газель с двигателем 406)

1. Снимаем воздушный фильтр, а также крышку карбюратора. Для этого нужно отсоединить трос привода воздушной заслонки.

2. Проверяем уровень в поплавковой камере. Необходимо чтобы он был на высоте 3 см от верхней кромки средней части карбюратора к-151д. Для произведения данного замера рекомендуется использовать переднюю часть спичечного коробка, предварительно сложив её пополам.

3. Снимаем заглушку поплавочной тяги и убеждаемся в том, что клапан уплотнительного кольца, расположенного на игольчатом клапане, герметичен. Если проблем нет, устанавливаем верхнюю часть карбюратора, трос привода воздушной заслонки, а также воздушный фильтр.

4. Приступаем к процессу самой регулировки карбюратора Газели. Для этого надо полностью вкрутить винт настройки холостого хода и выкрутить его на 5 оборотов.

5. Аналогичные действия проводим с винтом качества, однако его откручиваем обратно лишь на 3 оборота.

6. Запускаем силовой агрегат и ждем, пока он нагреется до 90 градусов.

7. Вращая винт эксплуатационной регулировки, выбираем стабильную частоту вращения коленчатого вала двигателя на уровне 700-800 об/мин.

8. Нажимаем педаль акселератора и быстро отпускаем её, что необходимо сделать для того, чтобы убедиться в правильности регулировки карбюратора к-151д. Если мотор глохнет, необходимо повысить частоту вращения коленвала, однако не превышайте разрешенный показатель.

9. Едем в сторону ближайшей СТО и регулируем показатели СН и СО мотора нашей Газели.

Теперь вы знаете, как отрегулировать карбюратор на Газели.

Топливная система – одна из самых важных в автомобиле, обеспечивает бесперебойную работу транспортного средства, умеренный расход топлива, от ее настройки зависит ресурс двигателя. Карбюратор на Газели с 406 двигателем также играет достаточно большую роль, поэтому должен содержаться в чистоте и исправном техническом состоянии.

Коммерческие авто GAZelle с двигателем ЗМЗ-406 и подобной системой питания уже сняты с производства, но таких машин по дорогам России ездит еще достаточно много, на них перевозят грузы и пассажиров. У карбюраторных автомобилей есть свои преимущества – это относительная простота устройства, минимум датчиков, возможность отремонтировать движок самостоятельно, достаточно высокая надежность, невысокая цена запчастей.

Карбюратор К151 ГАЗель: способы устранения неисправностей и ремонт своими руками + видео

Карбюратор серии К-151 выпускается отечественным предприятием «Пекар». Он соответствует всем современным стандартам, обеспечивая надёжность эксплуатации транспортных средств любого рода. Однако, как и любой другой узел автомобиля, карбюратор периодически нуждается в обслуживании и ремонте.

Карбюратором оборудовано большинство отечественных автомобилей:

• легковые автомобили «Волга» и ИЖ;
• внедорожники УАЗ;
• лёгкие грузовики «Газель» и «Соболь».

Основное его назначение — подготовка и регулировка состава топливно-воздушной смеси для двигателя внутреннего сгорания.

Карбюратор предназначен для подготовки и регулировки составп топливно-воздушной смеси для двигателя

Устройство карбюратора К-151 довольно сложное. Он состоит из следующих элементов:

• основной корпус с поплавковой камерой;
• второй корпус или корпус дроссельных заслонок, которые поворачиваются приводом от педали акселератора;
• верхняя крышка поплавковой камеры, в которой находится запорный механизм, не позволяющий камере переполняться бензином, и воздушная заслонка для запуска холодного двигателя;
• главная дозирующая система (ГДС), состоящая из жиклёров и топливных магистралей для приготовления топливно-воздушной смеси;
• система холостого хода, необходимая для стабильной работы двигателя на холостых оборотах, состоящая из обводного канала, жиклёров и регулировочных винтов, а также клапана экономайзера с мембранным механизмом;
• ускорительный насосный механизм, позволяющий автомобилю двигаться без провалов при резком ускорении и состоящий из дополнительных каналов в основном корпусе, шарикового клапана, мембранного механизма и распылителя топлива;
• эконостат — система, предназначенная для обогащения двигателя топливно-воздушной смесью при резком увеличении оборотов;
• переходная система, состоящая из топливных и воздушных жиклёров и обеспечивающая плавность увеличения оборотов в момент начала открытия дроссельной заслонки во вторичной камере.

Устройство карбюратора К-151 довольно сложное

К-151 имеет две камеры. Дроссельные заслонки в процессе работы открываются поочерёдно. Это гарантирует бесперебойную подачу топлива. При поступлении в карбюратор топливо проходит сквозь штуцер, в который вмонтирован сетчатый фильтрующий элемент. Эта сеточка очищает бензин от примесей и грязи. Излишки топлива через топливный шланг поступают обратно в бензобак. Всё это позволяет поддерживать в топливной системе необходимое давление.

Серьёзным преимуществом К-151 является наличие подсоса. Система управления холодным пуском двигателя на автомобилях с К-151 работает раздельно. Поэтому иногда холодный пуск может быть затруднён. Во избежание подобных проблем между полумесяцем пускового устройства и регулировочной пяткой дроссельной заслонки протянута проволока. Эта проволока создаёт сцепление между двумя раздельными механизмами и гарантирует быстрый запуск двигателя.

При этом подсос можно регулировать, выставляя нужные значения в зависимости от погодных условий.

Модификации

В рамках серии К-151 выпускается несколько модификаций карбюраторов. Все они имеют одинаковый принцип работы, но отличаются техническими характеристиками.

Таблица: параметры карбюраторов серии К-151

Модификация определяется мощностью двигателя.

Основные неисправности и их устранение

Элемент неисправен если:

• увеличивается расход топлива;
• выхлопные газы приобретают тёмно-серый или чёрный цвет, особенно это заметно при резком нажатии на педаль акселератора;
• автомобиль теряет динамику («тупит») при разгоне;
• двигатель нестабильно работает на холостом ходу.

Чаще всего возникающие проблемы обусловлены загрязнением жиклёров — как воздушных, так и топливных — из-за некачественного бензина.

Другой причиной некорректной работы устройства может стать перегрев его корпуса. Металл деформируется и устройство уже не может работать в обычном режиме.

Кроме этого, неисправности могут быть связаны с износом одного или нескольких элементов карбюраторного механизма.

Двигатель глохнет на холостом ходу

Наиболее часто причиной нестабильной работы двигателя на холостом ходу является вышедший из строя экономайзер.

Часто причиной нестабильной работы двигателя на холостом ходу является неисправный экономайзер

Иногда может быть неисправен и сам блок холостого хода.

В этих случаях следует снять устройство с автомобиля, разобрать его и визуально оценить работоспособность указанных элементов. Повреждения экономайзера или блока холостого хода будут видны невооружённым глазом.

Карбюратор заливается бензином

Причиной избытка топлива в карбюраторе может стать игольчатый клапан. В зависимости от износа иголки клапан может перестать удерживать бензин. Так как сам клапан находится в поплавковой камере, в этом случае необходимо будет разобрать механизм. Потребуется выполнить ряд действий в следующем порядке:

1. С карбюратора снимается верхняя крышка.

2. Отворачивается винт, фиксирующий ось поплавка.

3. Корректируется ось и восстанавливается положение поплавка в камере.

4. Ключом на 10 выворачивается клапан и заменяется на новый.

5. Ось поплавка и верхняя крышка устанавливаются на место.

Игольчатый клапан обеспечивает дозированную подачу бензина

Карбюраторный двигатель даже при небольшом похолодании (до -10ºС) невозможно запустить без предварительного прогрева. Во избежание этого опытные автолюбители протягивают тонкую медную проволоку между пусковым устройством и регулятором дроссельной заслонки. В результате устройство прогревается намного быстрее.

Тюнинг

Несложная доработка может оптимизировать его работу и заметно продлить срок службы. Для этого на холодном двигателе нужно выполнить следующие операции.

1. Из карбюратора выкручивается пробка топливного жиклёра.

2. Тонкой медной проволокой из гнезда достаётся сам жиклёр.

3. Снимается жиклёр с электромагнитного клапана.

4. Отверстие в жиклёре увеличивается на 0.05–0.1 мм в зависимости от модификации.

5. Доработанный жиклёр закручивается на клапан.

6. Снятое устройство возвращается на место.

Увеличение пропускной способности жиклёров улучшает динамику автомобиля

При этом нужно обязательно заменить резиновый уплотнитель клапана. Прокладка электромагнитного клапана — наиболее уязвимое место карбюраторов серии К-151.

Увеличение пропускной способности топливного жиклёра заметно улучшит динамику автомобиля.

Аналогичным образом можно доработать воздушный жиклёр.

Ремонт карбюратора К-151

Для ремонта необходимо знать порядок разборки и сборки механизма.

Разборка

Полная разборка обычно не требуется. Тем не менее ознакомление с порядком её проведения будет полезно любому автолюбителю. Для этого потребуются следующие инструменты:

• плоская отвёртка;
• тонкие пассатижи или плоскогубцы;
• рожковый ключ на 12;
• рожковый ключ на 22;
• шило.

Для разборки карбюратора следует выполнить следующие действия:

1. Откручиваются четыре гайки и устройство целиком снимается со шплинтов.

2. Корпус с внешней стороны тщательно очищается от грязи с помощью бензина или керосина и тонкой кисточки. В продаже имеются специальные средства для чистки карбюраторов.

   Корпус карбюратора с внешней стороны тщательно очищается от грязи

3. Плоской отвёрткой отворачиваются семь винтов крепления крышки карбюратора. Крышка снимается.

4. Из полости карбюратора тонкими пассатижами вынимается шплинт и тяга пускового элемента.

5. Снимается пружина возврата с заслонки воздуха.

6. Отвёрткой отворачиваются два винта крышки поплавковой камеры. Крышка снимается с корпуса камеры вместе с резиновым уплотнителем.

7. Отвёрткой отворачивается винт-держатель и из камеры удаляется распылитель эконостата и его прокладка.

8. С пускового устройства снимаются крышка, пружинка и диафрагма.

9. Вытаскивается пробка поплавка и сам поплавок с иглой вынимается из камеры.

10. Рожковым ключом на 12 отворачивается место посадки игольчатого клапана поплавкового механизма.

11. Рожковым ключом на 22 отворачивается крепёжный винт штуцеров фильтра топлива.

12. Из полости карбюратора вынимается топливный фильтр вместе с прокладками и крепежом.

13. Рожковым ключом на 12 откручивается и вынимается сама поплавковая камера.

    Гаечным ключом на 12 отворачивается и снимается поплавковая камера

14. С помощью тонкой проволоки или шила вынимаются воздушные и топливные жиклёры.

15. Откручивается топливный блок карбюратора, затем — блок холостого хода.

    После снятия жиклёров откручивается топлиынй блок карбюратора

16. Куском тонкой проволоки или шилом вынимаются жиклёры ГДС.

17. Откручиваются четыре винта и вынимается ускорительный насос.

18. Карбюратор переворачивается и отвёрткой откручиваются два винта крепления блока дроссельных заслонок.

19. Из корпуса выворачиваются винты качества.

: разборка К-151

Полная разборка карбюратора осуществляется при его промывке.

Для металлических частей используются растворители 644–652. Резиновые и пластмассовые элементы чистятся отдельно от металлических специальными чистящими средствами или обычным бензином. Жиклёры чистят тонкой медной проволокой или зубочистками.

При замене износившихся деталей карбюратора на новые категорически запрещено использование герметика для их фиксации.

Сборка

При сборке карбюратора следует быть предельно внимательным. Это обусловлено многочисленными мелкими деталями, каждую из которых необходимо установить на своё место.

Порядок сборки К-151 следующий:

1. В пустой корпус перевёрнутого карбюратора вкручиваются винты качества и два винта крепления дроссельных заслонок.

2. Карбюратор переворачивается, в полость устанавливается насос-ускоритель и двумя винтами прикручивается к чашке корпуса.

3. В свои гнёзда вворачиваются жиклёры главной дозирующей системы.

4. Подсоединяется блок холостого хода и топливный блок.

5. Топливные и воздушные жиклёры аккуратно устанавливаются в предназначенные для них отверстия.

6. Устанавливается и закрепляется поплавковая камера.

7. В полость чашки устанавливается и фиксируется топливный фильтр, подсоединяется штуцер.

8. На место возвращается игольчатый клапанный механизм.

9. Вставляются поплавок и игла.

10. К пусковому механизму подсоединяются диафрагма и пружинка, механизм закрывается крышкой и фиксируется.

11. Эконостат вставляется на своё место и прикручивается к корпусу.

12. К корпусу поплавковой камеры привинчивается её крышка.

13. На воздушную заслонку устанавливается пружинка возвратного механизма.

14. На своё место возвращается шплинт карбюратора.

15. Крышку устанавливается на место и тщательно прикручивается.

Подключение шлангов, трубок и проводов

К установленному на двигатель карбюратору нужно подсоединить шланги, трубки и провода. Это тоже довольно трудоёмкая процедура. Чтобы не ошибиться, шланги, трубки и провода при демонтаже карбюратора следует подписать или пометить.

Подключения выполняются в следующей последовательности:

1. Сначала к поплавковой камере карбюратора подсоединяется самый крупный патрубок подачи топлива.

2. Шланг возврата топлива подключается к самому нижнему отводу карбюратора, с противоположной от мотора стороны.

3. Два тонких шланга идут в разных направлениях: один к клапану экономайзера, второй на заслонки дросселя.

4. Подсоединяется шланг вакуумника.

5. Последним к верхнему выводу карбюратора присоединяется шланг принудительной вентиляции.

Таким образом, карбюратор серии К-151 можно отремонтировать, почистить и доработать самостоятельно. При этом рекомендуется помечать все соединения и детали, чтобы не перепутать их при сборке. Промывку и чистку карбюратора с полной разборкой следует проводить не реже, чем раз в год. В этом случае он прослужит максимально долго.

• Екатерина Ларина
• Распечатать

К 151 схема подключения. карбюратор к151с: ремонт, регулировка. обслуживание карбюраторов к151в, к151е, к151у, к151ц

Давно еще купил рем. комплект на карбюратор К-151-В, все не как не брался перебрать.Последнее время стал плохо работать двигатель, симптомы:Хорошо заводится на холодную.Очень плохо заводится на горячую.Тянет хорошо только на больших оборотах.

На низких тяга слабая.

Возможные причины:перелив, не держит игла.грязные жиклёры,

старые прокладки, пропускают воздух, бензин.

В рем. комплекте не хватает некоторых прокладок незначительных, жиклеров ХХ.
Не подошёл болт с иглой, подходит на модель К-151-Д, резьба меньше, но игла пошла в старый болт, болт купил с ГАЗ… модель не помню, подбирал по резьбе.

Немного доработал пропускной болт, просверлил отверстия по кругу, для того, чтоб не била струя в верх.
Все изгибы выпрямил, для плотного прилегания прокладок.

После сборки и установке на авто, завелся с пол оборота, обороты отличные.прогрел, заглушил, завелся так-же хорошо, с гаража не выезжал идет дождь, думаю все отлично.

Итог — рем. комплект помог, выправка изгибов, выставил все как должно быть изначально и все работает.

1-крышка; 2-клапан разбалансировки поплавковой камеры (только на карбюраторах К-151В); 3-поплавок; 4-воздушный жиклер переходной системы вторичной камеры: 5-топливный жиклер переходной системы вторичной камеры; 6-резьбовой винт-держатель распылителя эконостата; 7-главный воздушный жиклер вторичной камеры; 8-распылитель эконостата; 9-эмульсионная трубка главной дозирующей системы вторичной камеры; 10-держатель распылителя ускорительного насоса с нагнетательным клапаном; 11-распылитель ускорительного насоса; 12-воздушная заслонка; 13-вставной малый диффузор вторичной камеры с распылителем; 14-главный воздушный жиклер первичной камеры; 15-эмульсионная трубка главной дозирующей системы первичной камеры; 16-блок топливного и воздушного жиклеров холостого хода с эмульсионной трубкой; 17-эмульсионный жиклер системы холостого хода; 18-второй воздушный жиклер холостого хода; 19-регулировочная игла на жиклере дренажного канала ускорительного насоса; 20-ограничитель хода всасывающего шарикового клапана ускорительного насоса; 21-корпус карбюратора; 22-перепусютой (дренажный) жиклер ускорительного насоса; 23-шарик всасывающего клапана ускорительного насоса; 24-пружина хода всасывания диафрагмы ускорительного насоса; 25-диафрагма ускорительного насоса; 26-крышка диафрагмы ускорительного насоса; 27-рычаг привода ускорительного насоса; 28-главный топливный жиклер первичной камеры; 29-щтуцер клапана ЭПХХ; 30-диафрагма клапана ЭПХХ; 31-запорный клапан ЭПХХ; 32-вставной пластмассовый ограничитель поворота винта

1 – винт-пробка оси поплавка; 2 – прилив для установки электромагнита системы вентиляции поплавковой камеры (в карбюраторах К-151В); 3 – резьбовая пробка топливного жиклера переходной системы вторичной камеры; 4 – штуцер отбора разрежения в вакуумный регулятор распределителя зажигания; 5 – штуцер отбора разрежения к клапану управления ЭПХХ; 6 – штуцер системы вентиляции картера; 7 – бобышка с топливными штуцерами; 8 – винт крепления бобышки;

9 – штуцер вакуумного управления клапаном рециркуляции отработавших газов; 10 – резьбовая пробка эмульсионного жиклера системы холостого хода; 11 – прилив для штуцера вентиляции поплавковой камеры (только для К-151В); 12 – резьбовая пробка слива топлива из поплавковой камеры; 13 – штуцер подвода разрежения к клапану ЭПХХ; 14 – винт регулировки состава смеси на холостом ходу (винт «качества»); 15 – винт-упор рычага заслонки первичной камеры; 16 – микропереключатель управления ЭПХХ; 17 – винт регулировки частоты вращения на холостом ходу (винт «количества»);

18 – стяжной винт половинок двуплечего рычага пускового устройства; 19 – рычаг управления пусковым устройством; 20 – рычаг на оси воздушной заслонки; 21 – тяга привода воздушной заслонки; 22 – микропереключатель системы ЭПХХ; 23 – стяжная пружина свободного хода рычага управления дроссельными заслонками; 24 – накладной рычаг кулачка управления пусковым устройством; 25 – регулировочный винт положения тяги привода воздушной заслонки; 26 – открывающий усик рычага дроссельной заслонки вторичной камеры; 27 – закрывающий усик рычага дроссельной заслонки вторичной камеры; 28 – кулачок пускового устройства; 29 – винт-упор рычага заслонки вторичной камеры;

30 – топливоотводящий штуцер; 31 – винт крепления кулачка ускорительного насоса (вариант исполнения); 32 – топливоподводящий штуцер.

2. Отвернуть винт 6 крепления тяги 2 к рычагу привода воздушной заслонки, отвернуть винт 1 крепления тяги к кронштейну и отсоединить тягу от карбюратора. Отвернуть гайку 7 крепления троса акселератора к сектору привода дроссельных заслонок, сдвинуть сальник 5, отвернуть гайку 4 и вынуть тягу 3 из кронштейна и сектора привода дроссельных заслонок.

3. Ослабив стяжные хомуты, снять со штуцеров карбюратора шланги подачи 2 и слива 3 топлива, шланг 1 системы вентиляции картера, вакуумный шланг управления экономайзером принудительного холостого хода (ЭПХХ) с обратной стороны карбюратора и шланг 5 к электромагнитному клапану системы ЭПХХ, к вакуум- корректору распределителя зажигания 7 и к термовыключателю рециркуляции отработавших газов4. Отсоединить провода 6 от микровыключателя системы ЭПХХ.

4. Отвернуть четыре гайки 1 крепления карбюратора к впускной трубе, снять держатель 2 троса и демонтировать карбюратор.

Карбюраторы К151В, К151Е, К151У, К151Ц двигателей УМЗ-4178, 4179, 4218 и ЗМЗ-4021, 4104, устройство

Карбюраторы К151В, К151Е, К151У, К151Ц двигателей УМЗ-4178, 4179, 4218 и ЗМЗ-4021, 4104 имеют полуавтоматическую систему пуска и прогрева двигателя и автономную систему холостого хода с экономайзером принудительного холостого хода (ЭПХХ).

Система пуска и прогрева полуавтоматическая, осуществляющая коррекцию состава смеси после пуска двигателя в зависимости от разрежения в задроссельном пространстве. Автономная система холостого хода обеспечивает снижение расхода топлива и токсичности отработавших газов.

https://www.youtube.com/watch?v=N9uRHQYYA4A

Работой ЭПХХ управляют установленные на автомобиле электромагнитный клапан, блок управления ЭПХХ и микровыключатель, установленный на карбюраторе. Электронный блок обеспечивает замыкание электрической цепи электромагнитного клапана при частоте вращения коленчатого вала менее 1050 оборотов в минуту и размыкание цепи при частоте более 1400 оборотов в минуту.

Микровыключатель замыкает цепь при нажатии на педаль управления дроссельной заслонкой и размыкает — при полностью отпущенной педали, рукоятка ручного управления дроссельной заслонкой во всех случаях утоплена до упора.

При замкнутой цепи электромагнитный клапан сообщает задроссельное пространство с диафрагменной полостью клапана ЭПХХ. Под действием разрежения клапан находится в открытом положении, обеспечивая поступление эмульсии из системы холостого хода. При разомкнутой цепи электромагнитный клапан перекрывает канал подачи разрежения, клапан ЭПХХ закрывается, прекращая поступление эмульсии из системы хода.

Таким образом, клапан ЭПХХ открыт:

— при открытой дроссельной заслонке, педаль акселератора нажата;
— при закрытой дроссельной заслонке, педаль полностью отпущена, если частота вращения коленчатого вала не превышает 1050 оборотов в минуту.

Клапан ЭПХХ закрывается (режим экономии) при торможении двигателем, педаль полностью отпущена, если частота вращения превышает 1400 оборотов в минуту, и остается в закрытом положении, пока частота вращения коленчатого вала не снизится до 1050 оборотов в минуту, или пока не будет вновь открыта дроссельная заслонка. При выключении зажигания клапан ЭПХХ также перекрывает подачу эмульсии из системы холостого хода, что исключает возможность самопроизвольной работы горячего двигателя — калильное зажигание.

Для достижения наибольшей экономии топлива надо следить, чтобы в режиме принудительного холостого хода педаль управления дроссельной заслонкой была полностью отпущена, так как при малейшем ее открытии срабатывает микровыключатель и экономайзер принудительного холостого хода отключается.

Осуществляется при помощи педали, связанной системой тяг и рычагов с дроссельной заслонкой, и ручек управления дроссельной и воздушной заслонками карбюратора. Ручки соединяются с заслонками при помощи гибких тяг.

Фиксация положения тяг осуществляется поворотом их вокруг оси на 90 градусов в любую сторону. При движении автомобиля ручки ручного управления карбюратором должны быть утоплены до упора.

Обслуживание карбюраторов К151В, К151Е, К151У, К151Ц

Заключается в периодической проверке и регулировке уровня топлива в поплавковой камере, регулировке малой частоты вращения коленчатого вала двигателя, проверке работы ускорительного насоса и экономайзера, чистке, продувке и промывке деталей карбюратора от смолистых отложений, проверке пропускной способности жиклеров.

Проверку уровня топлива надо производить при неработающем двигателе автомобиля, установленного на горизонтальной площадке. Уровень топлива в поплавковой камере карбюратора должен быть в пределах 20-23 мм от плоскости разъема поплавковой камеры. Регулировка производится подгибанием язычка поплавка, при этом поплавок должен находиться в горизонтальном положении. Ход клапана регулируется язычком и должен быть: на двигателях УМЗ-4178, 4179, 4218 -1,5-2,0 мм, на двигателях ЗМЗ-4021, 4104 — 2,0-2,3 мм.

Регулировка минимальной частоты вращения коленчатого вала в режиме холостого хода

Производится на прогретом двигателе винтом эксплуатационной регулировки холостого хода, а содержание окиси углерода регулируется винтом регулировки состава смеси при снятом ограничительном колпачке.

Регулировку холостого хода с применением газоанализирующей аппаратуры надо производить в следующей последовательности на прогретом двигателе при снятом ограничительном колпачке:

1. Предварительно винтом эксплуатационной регулировки холостого хода установить минимальную частоту вращения коленчатого вала на холостом ходу.2. Установить винт регулировки состава смеси в положение, обеспечивающее содержание СО в отработавших газах в пределах 0,5-1,0 %.3.

Окончательно установить винтом эксплуатационной регулировки холостого хода малую частоту вращения на холостом ходу.4.

Проверить содержание СО и СН в отработавших газах, которые не должны превышать: на минимальной частоте вращения коленчатого вала — 1,5 % и 1200 млн-1 соответственно,на повышенной в 2400 оборотов в минуту частоте вращения — 2% и 600 млн-1 соответственно.

5. Установить новый ограничительный колпачок.

При невозможности достижения указанных показателей содержания СО и СН в отработавших газах надо провести диагностику двигателя и его систем, устранить неисправности и повторить регулировку.

Устройство

Как и для всех карбюраторов, в задачи этого узла входит приготовление ТВС (смесь воздуха и горючего). Смешивание обязано производиться по чёткой и программированной схеме, иначе автомобильный двигатель будет получать несбалансированное питание. Устройство должно распознавать несходность нагрузок силового агрегата на холостых, средних и оптимальных оборотах.

Составные элементы карбюратора:

1. Корпус с поплавковой камерой.
2. Заслонки, управляемые приводом, интегрированным с педалью газа автомобиля.
3. Крышка, в которой конструкцией предусмотрен запорный механизм и заслонка для воздуха.
4. Система ХХ (холостой ход), рассчитанная для стабильного функционирования мотора в этом режиме. Она, в свою очередь, включает в конструкцию обратный канал, винты для настроек с уплотнительными кольцами, жиклёры и т. д.
5. Основная дозирующая система (ОДС) необходима для непосредственного смешивания ТВС. Состоит из каналов различного назначения.
6. Эконостат предназначен обогащать ТВС, когда двигатель работает на пределе. По сути, это система дополнительных каналов, подающих при открытии заслонок добавочные порции бензина.
7. Ускорительный насос, позволяющий машине ускоряться без каких-либо рывков и провалов. Группа дополнительных трактов в корпусе с шариковым клапаном, мембраной и топливным распылителем.
8. Переходная система используется для плавного повышения оборотов. Относится к вторичной камере, состоит из отдельных жиклёров.

К-151 — двухкамерный механизм со штуцерами, на входе которого стоит фильтрующая сетка, защищающая от прохождения мусора и примесей. Карбюратор этой модели оснащается «обраткой», по которой излишки горючего поступают назад в топливный бак. Канал одновременно не допускает создания внутри узла избыточного давления.

К К-151 подключается несколько шлангов, один из которых представляет систему подсоса. Наличие её упрощает пуск двигателя в холодное время года. Правильнее называть элемент ручкой управления пусковым устройством. Задействуя его, можно увеличить поступление бензина. ТВС получается более обогащённой.

Система подсоса К-151 упрощает пуск двигателя зимой

Карбюратор К-151 применяется на автомобилях «Волга», «Газель» и «Соболь». Интересны для автомобилиста его конструкционное устройство, особенности регулировки и главные причины неполадок.

Подключение шлангов

Сложное устройство К-151 проявляется и при его подключении к двигателю. Здесь предусмотрено использование целого ряда шлангов, при этом используется только два различных типоразмера, так что перепутать их вполне возможно, при этом мотор на определённых режимах будет работать со сбоями. Порядок подключения шлангов к карбюратору:

• подача топлива через топливный патрубок осуществляется к штуцеру, расположенному под поплавковой камерой со стороны мотора;
• шланг обратки одевается на нижний штуцер – он смотрит в сторону, обратную от силового агрегата и расположен ниже входного;
• два шланга малого сечения подключаются к электромагнитному клапану, другой конец одного из них – к клапану экономайзера;
• второй конец тонкого шланга одевается на штуцер, расположенный в нижней части К-151 на обратной стороне корпуса ДЗ (там их два рядом стоящих, используем нижний);
• на верхний штуцер из этой пары натягиваем шланг, идущий на вакуумный опережатель зажигания (он расположен на трамблёре);
• штуцер большого диаметра на корпусе ДЗ служит для подключения патрубка принудительной вентиляции картера, устройства, располагаемого обычно на клапанной крышке;
• штуцер малого диаметра, расположенный в средней части К-151, служит для подключения термовакуумного выключателя, однако этот патрубок используется только при наличии на двигателе системы рециркуляции отработавших газов. Если на конкретной модификации мотора такая система не предусмотрена, на этот штуцер просто устанавливают заглушку. Правда, такая предосторожность излишня – подсоса воздуха через этот штуцер нет.

При отсутствии опыта эти подключения следует осуществлять, сверяясь с инструкцией к устройству.

Подключение шлангов карбюратора К-151Д

Модификации К-151

Следует знать, что модель К-151 имеет несколько разновидностей. К примеру, на машинах ГАЗ-31 или ГАЗ-32 используется версия К-151 С. Добавочная буква имеет большое значение для карбюраторщиков, занятых подбором жиклёров. Сечение последних может быть разным, в зависимости от конкретного варианта.

1. К-151 — базовая модификация, используемая на автомобилях ЗМЗ 4021, ГАЗ-24, ГАЗ-31.
2. К-151 Д — модель с добавочными распылителями на ускорительном насосе и возможностью вывода струи прямо в камеры. На таких модификациях нет микровыключателя. Один из автомобилей, на которых он устанавливается — ГАЗ-33.

   Модель К-151 Д включает дополнительные распылители ускорительного насоса

3. К-151 И — видоизменённый тип карбюратора с иной регулировкой. Комплектуются этими образцами автомобили ГАЗ-3310, ГАЗ-3302, ЗМЗ-4103 и т. д.
4. К-151 Т — есть резьбовой вход подключения шланга для вывода картерных газов и эффективный распылитель эконостата, установленный от К-151 Д. Яркий пример машины с таким карбюратором — УМЗ3 4215 с 2,9 — литровым двигателем.
5. К-151 С — помимо распылителя, с возможностью струить в обе камеры, имеется также модернизированная система диффузоров, бесступенчатая связь между заслонками воздуха и топлива, что повышает КПД при запуске или прогреве силовой установки.
6. К-151 В — модификация с узлом вентиляции и электромагнитным клапаном. В отличие от секторного рычага заслонки здесь используется рычажной вариант. Нет штуцеров подвода разряжения и перепуска горючего. Эмульсионный винт ХХ наклонён по отношению к корпусу устройства. Автомобили — УАЗ 31512, УМЗ 34178 и т. д.
7. К-151 У — всё так же, как у аналога выше, но штуцер имеет подвод к клапану рециркуляции.
8. К-151 Е — добавочное отверстие в заслонке первичной камеры. Таким карбюратором оснащаются 2,9 — литровые силовые установки автомобиля УМЗ.
9. К-151 Л — аналогичный вариант модификации К-151 В, но с отличиями. Есть клеммный зажим привода заслонки и усовершенствованный распылитель эконостата.
10. К-151 П — нет штуцеров для перепуска горючего и подвода разряжения газов. Отсутствует также возвратная пружина на рычаге управления заслонкой воздуха. Зато имеется модернизированный привод, открывающий дроссели.
11. К-151 Н — аналог модификаций с недовалом затворки при полном газе. Оснащаются автомобили ИЖ.

Чистка карбюратора УАЗ

Перед настройкой, необходимо узел почистить. Для этого полностью разберите карбюратор: снимите верхнюю крышку и отделите дроссельную часть от диффузора.

Чистка производится при помощи специальных средств для очистки дроссельных заслонок или любой другой жидкости, предназначенной для этих целей. Также можно использовать бензин или керосин.

Чистка необходима 100%. Это избавит вас от проблем, связанных с загрязнением, и снимет необходимость делать это в ближайшее время. Поэтому выполнить ее нужно, чтобы выполнить профилактику неисправности.

Основные неисправности

В процессе эксплуатации карбюраторов этой серии неполадки можно выявлять по характерным признакам, проявляющимся в виде тех или иных нарушений в работе ДВС.

Не держит холостые обороты

Причина распространённой неисправности, возникающей при переобогащении или обеднении ТВС, заключается в нарушении регулировок системы ХХ или засорении жиклёров. Не исключена также кривая установка поплавка в камере.

Если карбюратор оснащён электроклапаном, то можно сделать так. Слегка ослабить регулятор и посмотреть, приходят ли обороты в норму. При отсутствии засорения жиклёров так и произойдёт. В чём же причина? Оказывается, всё до банального просто. Часто регулировочный винт ХХ в процессе работы автомобиля ослабляется и выпадает из отверстия. Это и есть причина неисправности. Для её устранения достаточно закрутить его на место.

Регулировочный винт К-151 может выпадать из-за расширения отверстия
