Манометр для проверки давления в топливной рампе

Измерение давления топлива в рампе

Давление топлива в рампе напрямую влияет на количество подаваемого в цилиндры топлива. Поэтому отклонение от номинальных значений приведет к переобогащению либо переобеднению топливовоздушной смеси. Из статьи вы узнаете, как самостоятельно изготовить прибор и измерить давление в топливной рейке инжекторного двигателя. Полученные значения позволят оценить производительность бензонасоса, исправность РДТ.

Причины для измерения

• После простоя двигатель для запуска нужно долго вращать стартером. Явный признак того, что при прокрутке в рампе слишком низкое давление топлива.
• Двигатель не запускается, но бензонасос в баке включается. Причина может быть в падении производительности насоса, вследствие чего в рампе не создается достаточное давление для запуска двигателя.
• Автомобиль троит на холостом ходу по причине слишком богатой либо бедной смеси. В таком случае, скорее всего, на приборной панели загорится Check Engine.

В процессе диагностики не стоит делать поспешных выводов, так как слишком бедная или богатая смесь может быть вызвана неисправностью форсунок, ДМРВ, ДТОЖ, РХХ, лямбда-зонда либо подсосом воздуха во впускной коллектор/выхлопную систему.

• Двигатель не развивает обороты, глохнет при резком нажатии на газ, автомобиль дергается при разгоне.
• После прогрева автомобиль теряет мощность, глохнет. Скорее всего, отклонение в топливной системе от номинальных значений связано с перегревом бензонасоса.

Влияние на работу двигателя

Чтобы понять цель измерения давления топлива в рампе, достаточно знать принцип дозирования порции топлива на двигателях с инжекторной системой впрыска. Количество бензина, подающегося в цилиндры, регулируется продолжительность открытия форсунок. Время открытия рассчитывается ЭБУ исходя из значений в каждой режимной точке двигателя (нагрузка, количество поступившего воздуха и прочие параметры).

Соответственно, если давление в топливной рампе будет в два раза ниже необходимого, то за равное время открытия форсунок в цилиндры попадет в два раза меньше топлива.

Топливная рампа представляет собой лишь накопитель бензина. Поэтому измерение давления в первую очередь используется при диагностике бензонасоса и проверке регулятора давления топлива. РДТ предназначен для поддержания постоянного давления в рампе. Он может быть установлен в баке (система питания без обратки) либо вмонтирован в топливную рампу (излишки бензина поступают в бак через шланг обратного слива).

Изготовление манометра для проверки своими руками

Устройство прибора для измерения давления в топливной системе:

• механический манометр с измерительной шкалы до 6 кгс/см2. Для экспресс-измерений подойдет даже манометр для проверки давления в шинах;
• шланг с подходящим внутренним диаметром и переходники для соединения шлангов и подключения к штуцерам топливных магистралей. Необходимые детали можно купить в магазинах с комплектующими для холодильного оборудования. Учтите, что в конструкции топливных магистралей современных авто используются специфические быстросъемные фиксаторы.

Тип прибора для измерения будет зависеть от особенностей устройства топливной магистрали конкретного автомобиля. К примеру, в топливную рампу (система питания с обраткой) на автомобилях ВАЗ штатно вмонтирован штуцер, через который можно произвести измерение. Чтобы проверить давление в топливной рампе, достаточно выкрутить золотник, а шланг, подключенный к манометру, закрепить на штуцере с помощью хомута и ФУМ-ленты.

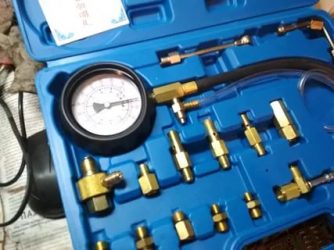

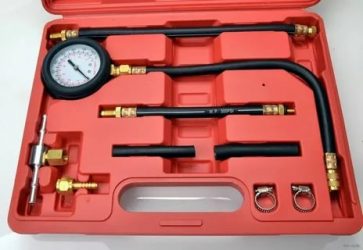

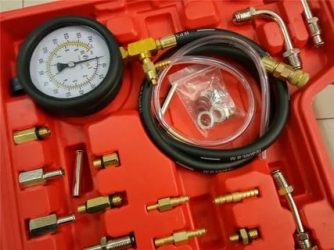

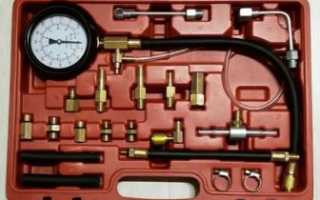

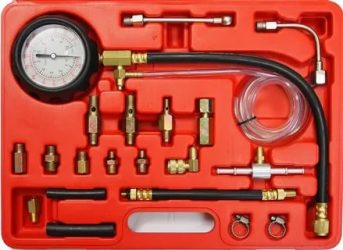

В продаже можно найти готовые наборы для измерения давления топлива в рампе. В комплекте с манометром будет набор фитингов для подключения к наиболее распространенным типам систем подачи топлива. Перед покупкой прибора обязательно уточните наличие в комплекте переходника, подходящего для измерения давление в рейке вашего автомобиля.

Как измерить?

1. Сбросьте остаточное давление в топливной магистрали. Вытащите предохранитель бензонасоса, запустите двигатель и дождитесь, когда он заглохнет. Если этого не сделать, в момент отсоединения штатных шлангов бензин разбрызгается по моторному отсеку. Чтобы не повышать уровень пожароопасности, укройте место отсоединения шланга ветошью, которая впитает бензин.
2. Подключите прибор для измерения давления в разрыв штатной магистрали.
3. Включите зажигание.

   Стрелка манометра должна стремительно подняться и остановиться в диапазоне 2,8-4 Атм.

4. Выключите зажигание. Если после выключения давления сразу же падает, неисправен РДТ либо клапан обратного слива топлива бензонасоса.
5. Запустите двигатель. Давление в рейке должно поддерживаться на заданном уровне во всех режимах работы мотора. Если автомобиль дергается, теряет мощность, троит и глохнет на горячую, перед измерением дайте двигателю прогреться.

   Если в момент проявления симптомов наблюдается падение давления, значит, причина действительно в системе питания.

Какое должно быть давление в топливной рейке?

В отличие от ДВС цикла Дизеля с системой впрыск Common Rail, в топливной рампе бензинового двигателя с распределительным впрыском на клапаны давление редко превышает 5 Атм. Исправный топливный насос способен выдать до 7 Атм., но РДТ будет сбрасывать излишек бензина обратно в бак.

Не существует единого нормального значения давления, подходящего для всех видов систем питания. Поэтому перед проверкой стоит обязательно обратиться к руководству по ремонту и эксплуатации вашего авто.

О чем может свидетельствовать слишком низкое давление топлива в рейке?

• Необходима замена бензонасоса. На автомобилях ВАЗ с системой питания без обратки есть возможность измерить давление до РДТ. Поэтому при проверке можно исключить вероятность неисправности регулятора. Также насос можно проверить после снятия. Достаточно подключить прибор к выходному штуцеру, поместить корпус в резервуар с бензином, после чего подать на насос питание от АКБ.
• Засоренный фильтр тонкой очистки топлива либо сеточка бензоприемника в баке. В зимнее время существует риск замерзания воды в топливном баке. Из-за снижения пропускной способности фильтрующего элемента после включения зажигания давление будет нарастать медленно. В некоторых вариантах конструкции невозможно отдельно заменить топливный фильтр грубой очистки, поэтому придется менять модуль бензонасоса в сборе.
• Негерметичность в местах подключения топливных шлангов. Вы легко заметите лужи бензина под автомобиль, но если негерметичность в модуле бензонасоса, то топливо будет сливаться в бак.

Если после выключения зажигания стрелка манометра начинает быстро опускаться, система негерметична. Чаще всего причина в неисправном регуляторе давления, который после остановки двигателя должен предотвращать быстрый слив бензина в бак. Также к быстрому падению приводят негерметичные форсунки, которые начинают перепускать топливо в цилиндры, и неисправный клапан обратного слива топлива бензонасоса.

Как сделать замер давления в топливной рампе?

В современном бензиновом двигателе горючая смесь впрыскивается в цилиндры форсунками инжектора по команде электронного блока управления. Обычно диагностика контура топливоподачи мотора выполняется в условиях автосервиса, хотя явные неполадки автолюбитель может определить самостоятельно. Чтобы отыскать причину возникшей неисправности, нужно проверить давление в топливной рампе и других точках системы.

Когда нужно проводить замеры?

Работа системы питания построена следующим образом:

1. Расположенный в баке электрический бензонасос качает топливо по магистрали в топливную рампу и дальше, к форсункам.
2. Регулятор ограничивает давление бензина на определенном уровне, сбрасывая излишки в бак по обратному трубопроводу.
3. Инжектор смешивает горючее с воздухом, затем смесь направляется к форсункам, открываемым по команде контроллера.

Когда износ регулятора (сокращенно – РДТ), насоса либо форсунок достигнет критического уровня, давление в бензиновом контуре изменится в сторону уменьшения или повышения. Возможны 2 сценария: нехватка горючей смеси для нормальной работы двигателя либо ее избыток – свечи буквально заливает топливом.

Выявить неисправность в обоих случаях поможет проверка давления в топливной рампе, расположенной рядом с головкой цилиндров. Элемент представляет собой коллектор с ответвлениями для форсунок, к которому подведена основная бензиновая магистраль.

Давление горючего в коллекторе стоит померить при возникновении следующих симптомов:

• автомобиль слабо разгоняется, после резкого нажатия педали акселератора ощущаются рывки и замедление;
• двигатель загруженной машины «не тянет», плохо заводится на холодную;
• периодически раздаются выстрелы в выпускном коллекторе;
• прогретый мотор не заводится после кратковременной стоянки (особенно летом), стартер нужно крутить 20–40 секунд.

Два первых признака указывают на явный недостаток бензина, возникающий из-за падения давления в рампе. Третий случай – попадание несгоревшего топлива в выхлопной коллектор с последующим догоранием (раздается хлопок). Четвертый симптом говорит о протекании форсунок, когда цилиндры во время стоянки заполняются чистым бензином. Пока поршни не выбросят излишки горючего, двигатель не запустится.

Измерительные приспособления

Чтобы проверить давление топливного насоса своими руками, нужно подготовить набор нехитрых приспособлений:

• манометр, рассчитанный на максимальное давление 10 Бар (1 МПа), подойдет прибор для проверки шин;
• шланг бензиновый внутренним диаметром 8 мм;
• колпачок для выкручивания золотников из колесных вентилей;
• зажимные хомуты 10–15 мм – 2 шт.

Для проведения замеров в других точках контура топливоподачи понадобятся самодельные переходники для подключения бензинового шланга с манометром. Если магистраль собрана на быстросъемных пластиковых соединениях, нужно купить один такой фиксатор со штуцером. Чтобы подключиться к резьбовому стыку, приобретите соответствующую трубку с гайками и разрежьте ее на 2 части.

Из инструментов и вспомогательных приспособлений вам понадобится:

• пассатижи;
• отвертка;
• обрезанная пластиковая бутылка небольшой емкости (до 1 л);
• ветошь.

Подключение манометра и замер в бензиновой рампе производится в любом удобном месте – открытой площадке, гараже либо на эстакаде. Если понадобится проверить сам бензонасос, нужно подготовить стандартный комплект инструмента для разборки узла, расположенного под задним сиденьем автомобиля. Для замены фильтра тонкой очистки горючего машину придется загнать на смотровую канаву.

Инструкция по диагностике

Первым делом необходимо освободить доступ к рампе и штуцеру, установленному на торце коллектора. Демонтируйте элементы, мешающие выполнению замеров, – воздуховод, корпус фильтра, патрубок вентиляции картера и так далее (перечень деталей зависит от модели авто). Приступайте к измерению, ориентируясь по инструкции:

1. Открутите защитный пластмассовый колпачок с диагностического штуцера на рампе.
2. Подставьте обрезанную пластиковую емкость и с помощью колпачка для откручивания золотников стравите давление, накачанное насосом ранее. Можно надавить клапан либо вывернуть золотник на 2–3 оборота.
3. Один конец бензинового шланга наденьте на штуцер манометра и зафиксируйте хомутом. Выкрутите золотник из коллектора, натяните второй конец шланга на патрубок.
4. Включите зажигание, при этом электробензонасос станет накачивать горючее в систему. Убедитесь, что на стыках диагностического приспособления отсутствуют протечки.
5. Заведите мотор и зафиксируйте давление топлива в рампе по манометру.

Совет. Лучше снимать показания прибора дважды – после включения зажигания и запуска двигателя. Если заметите разницу, нужно дополнительно проверять регулятор и бензонасос.

Норма давления в контуре подачи топлива зависит от конструкции системы. В автомобилях, где РДТ и трубка сброса – «обратка» – расположена в моторном отсеке, манометр должен показать 2,7 Бар. Верхний и нижний допустимый предел – 2,7–3,0 Бар. Если измеренные величины выходят за указанный диапазон, следует продолжить диагностику и отыскать причину неполадки.

На многих автомобилях, в том числе ВАЗ, регулятор напора и шланг обратного слива горючего находится рядом с бензонасосом. Норма давления на коллекторе для таких машин составляет 3,8 Бар, максимальное значение – 4 Бар.

Если в процессе измерения отмечаются периодические скачки напора в пределах 0,2 Бар, нужно почистить либо заменить первичный сетчатый фильтр. Как правило, он устанавливается в бензобаке вместе с электрическим насосом.

Проверка отдельных элементов

Когда замер давления в топливной рампе показывает отклонение от нормы, нужно рассматривать следующие причины:

• электробензонасос неспособен развивать требуемую производительность;
• вышел из строя регулятор, отчего напор бензина в контуре снижается либо возрастает сверх нормы;
• напрочь засорился фильтр тонкой очистки, препятствующий нормальному проходу топлива;
• протекают изношенные клапаны форсунок – двигатель «заливает» топливом.

Один из способов проверки бензонасоса – передавить пассатижами шланг «обратки», находящийся в подкапотном пространстве. Когда обратная магистраль перекрыта, манометр должен показать не менее 5 Бар, с новым насосом – 6 Бар. Давление 4 Бар является критично низким.

Поскольку вышеописанная методика не дает абсолютно точный результат и применима не на всех моделях автомобилей, желательно проверить бензонасос путем прямого подключения манометра. Следует исключить другие элементы системы – трубопроводы, фильтр тонкой очистки и регулятор. Снимите заднее сиденье машины, доберитесь до агрегата и подсоедините измеритель к выходному штуцеру напрямую.

Если показания на рампе и на штуцере насоса выйдут одинаково низкими, меняйте перекачивающий агрегат. В противном случае проблему нужно искать в другом месте, следуя алгоритму:

1. Продуйте бензопровод и поменяйте фильтр, затем проведите испытания повторно.
2. Снова подключите манометр к рампе, заведите мотор и снимите со штуцера РДТ вакуумный патрубок (идет от всасывающего коллектора). Если напор не изменится, ставьте новый регулятор.
3. Чтобы убедиться в исправности форсунок, нужно померить и сравнить два показателя: давление на коллекторе с пережатым шлангом «обратки» и максимальный напор, создаваемый насосом при подключении напрямую. Если второе значение гораздо больше, часть давления теряется на форсунках.

Если вы обнаружили проблемы с потерей напора на самом коллекторе, демонтируйте рампу и проверяйте каждую форсунку отдельно. Неисправные детали по одной не меняются – придется покупать и ставить полный комплект.

Простейший способ проверить форсунки на предмет протекания – испытать в работе вместе с коллектором. Снимите рампу, не отсоединяя топливную магистраль, подложите ветошь и включите зажигание. Если клапаны форсунок износились и потеряли герметичность, с них начнет капать бензин. Рабочие элементы стоит проверить еще раз – с передавленным шлангом «обратки».

Как проверить топливный насос в автомобиле своими руками: давление бензонасоса, признаки неисправности, почему не качает

В современном бензиновом двигателе горючая смесь впрыскивается в цилиндры форсунками инжектора по команде электронного блока управления. Обычно диагностика контура топливоподачи мотора выполняется в условиях автосервиса, хотя явные неполадки автолюбитель может определить самостоятельно. Чтобы отыскать причину возникшей неисправности, нужно проверить давление в топливной рампе и других точках системы.

Проверка давления топлива и бензонасоса

Далее мы поговорим о самостоятельной диагностике электрических бензонасосов, которые устанавливаются на современные автомобили. Существует несколько доступных способов, которые позволяют проверить бензонасос своими руками.

Перед началом работ следует исключить вероятность утечки топлива и снижение пропускной способности на отдельных участках топливной системы. Проведите детальный осмотр топливопроводов и соединений на предмет загибов, трещин, других деформаций или повреждений. Также может потребоваться замена топливного фильтра, различных прокладок и т.д.

В том случае, если с магистралями и фильтрами все в порядке, но двигатель не заводится, необходимо включить зажигание и внимательно прислушаться. На большинстве автомобилей (но не на всех моделях) исправный бензонасос в первые секунды после включения зажигания гудит или издает легкое жужжание, нагнетая топливо в систему. Отсутствие такого признака работающего насоса укажет на его неисправность или проблемы с электрикой.

Если машина заводится, но затем глохнет на ходу, тогда следует начать проверку с реле бензонасоса. Для проверки потребуется реализовать подключение к разъему бензонасоса контрольной лампочки, после чего следует включить зажигание. Загорание контрольной лампы на несколько секунд будет указывать на то, что реле бензонасоса исправно.

Проблемы с давлением в топливном насосе

Проще всего приобрести свой манометр для измерения давления в топливной системе. Тогда не придётся платить за эту услугу на станции техобслуживания

Давление в насосе может не достигать нормы. Из-за этого двигатель попросту не запускается или заводится с большим трудом, дёргается, работает с перебоями и провалами. Если причина в неполадках самого насоса, а не фильтра, то, скорее всего, нужно почистить сеточку, предназначенную для грубой очистки. Тогда его менять не придётся.

Рекомендуем:  Как самостоятельно заменить лампы щитка приборов Лады?

Проблемы также возникают из-за поломки реле, электромоторчика или предохранителя топливного насоса, неисправности в его «массе».

Другие причины, по которым устройство не держит давление:

• дыра в топливной системе;
• проблемы в работе обратного клапана;
• нарушение в работе регулятора давления;
• пропускают форсунки.

С помощью манометра нужно подключиться к топливной системе. Затем необходимо завести автомобиль и установить уровень давления. Если давление составляет 2,9 кг/см², то двигатель нужно заглушить, а затем вновь завести.

Клапаном на манометре перекрыть магистраль и тут же заглушить двигатель. Если давление в норме, топливный насос и клапан работают исправно. Если после открытия клапана давление падает, то неисправно работают форсунки или регулятор давления топлива.

Клапан может подвисать в регуляторе давления. Нужно завести автомобиль, снять трубку со впускного коллектора. Если давление тут же начало подниматься, клапан необходимо вернуть на место. Теперь давление должно сразу начать опускаться. И так повторить несколько раз. Заглушить мотор. Если давление держится, то всё в порядке.

Как проверить давление бензонасоса? Применяем воздушный манометр

Начинающий автолюбитель и не знаете, как проверить давление бензонасоса? Тогда эта статья для вас. Давление в топливной системе автомобиля – важный параметр, который нужно периодически замерять. Проводя диагностику двигателя, автомастерские первым делом замеряют давление бензина, а уж потом проводят все другие сопутствующие работы. Данный параметр определяет качество работы двигателя в различных режимах. Как проверить давление бензонасоса своими руками? Сделать собственноручно можно несколькими способами.

В свободной продаже, вы можете найти специальный прибор, который включает в себя манометр и прочие компоненты. Подобный измерительный прибор в автомагазине обойдется вам в 1.500 рублей (+/-). К слову, заехав на станцию технического обслуживания, вам проведут процедуру замера давления бензонасоса за 200-300 рублей.

Если вы не горите желанием раскошеливаться на измерительный прибор или посещать СТО, то существует способ замера давления с помощью воздушного манометра, предназначенного для определения давления в автомобильных шинах.

Замеряем подручными средствами: Манометр, который позволяет замерять давление в шинах, скорее всего, имеется у каждого автовладельца. Поэтому данный способ отлично подойдет для начинающих автомастеров. Сразу же хочется сказать о небольшом замечании этого способа. Воздушные манометры, как правило, предназначены для замера большого давления, порядка 16 атмосфер. Топливные манометры имеют ограничения в районе 6 атм. Первый тип манометров на начальных значениях шкалы имеют небольшие погрешности.

Автомобиль не заводится после замены своими руками

Это довольно распространённая проблема. Нужно сказать, что автомобиль сразу после замены насоса заводиться и не должен. Насосу вначале нужно создать рабочее давление в системе. Для этого необходимо на короткое время (несколько секунд) включить зажигание. Ключ нужно вставить в замок, но не поворачивать его. Лампочки на приборной панели должны загореться. Затем можно вращать мотор стартером в течение пяти-десяти секунд. Если ничего не вышло, то стоит сделать перерыв на полминуты и повторить свои действия.

Если мотор не запускается даже после нескольких прокруток стартером, то это показывает, что во время сборки и подключения топливного насоса были допущены недочёты. Ещё одной причиной может быть неисправность нового насоса. Также возможна вероятность плановой блокировки или сбой охранной системы автомобиля.

Когда автовладелец устанавливает и подключает новый агрегат, то могут случиться различные сбои: залипание клапанов на насосе, поломка контактов, клемм и разъёмов. При возникновении подобных проблем нужно постараться определиться с их характером. Поломка произошла в механической или электрической части бензонасоса? Проще всего узнать, произошла ли проблема с электропитанием. Нужно ещё помнить о том, что может забиться топливный фильтр.

Для того чтобы точно определить причины проблем, нужно убедиться в том, что топливная рейка не содержит бензина. После этого нужно заново снять и подключить насос напрямую от аккумулятора или габаритов. Такой метод подсоединения насоса является лучшим для его быстрой проверки.

Автовладелец должен заботиться о каждой части автомобиля. Лучше всего получать знания о его строении и ремонте самостоятельно. Важно приобретать навыки по диагностике и решению проблем в работе отдельных систем машины. Это касается и функционирования топливного насоса.

Многие водители сталкиваются с поломками в пути, далеко от городов и пунктов технического обслуживания. Полагаться в такой ситуации можно лишь на свой опыт. Знания о признаках и причинах неисправностей в работе топливного насоса помогут решать проблемы на начальной стадии их возникновения. Также это сэкономит силы, время и значительную часть личных средств.

Как правильно выбрать или собрать своими руками манометр для измерения давления топлива

Эксплуатация автомобиля подразумевает обязательное использование различных контрольно-измерительных приборов. Некоторые уже вмонтированы в машину, и информация с них передаётся на бортовой компьютер. Другие же автовладелец должен использовать самостоятельно.

Чтобы обеспечить безотказную и безопасную работу автомобиля с двигателем внутреннего сгорания, крайне важно контролировать состояние топливной системы. Для этих целей применяются специальные манометры для определения давления.

Это не самые сложные с позиции конструкции устройства, которые можно легко приобрести, либо же собрать своими руками. Какой именно вариант выбрать, каждый автомобилист решает сам.

Тонкости выбора манометра для автомобиля.

Зачем измерять давление

Современный автомобилист, владеющий достаточно новым транспортным средством, во многом полагается на работу датчиков и измерительных приборов, информация с которых поступает на электронный блок управления, а затем отображается на дисплее бортового компьютера или на приборной панели. Соответствующие сигналы и ошибки дают понять, где и что случилось, какие меры нужно предпринять.

Параллельно автомобиль может проявлять факт наличия проблем провалами при наборе скорости, неудачными попытками запустить двигатель, дёрганьями при ускорении и прочими симптомами. Моментально понять, что не так с машиной, очень сложно. Порой автовладелец начинает проверять множество разных механизмов, приступает к разборке элементов двигателя, но так и не находит причину.

Прежде чем совершать все эти сложные действия, настоятельно рекомендуется проверить давление в топливной рампе. Если оно окажется ниже нормы, то это значительно упростит поиск причины неисправностей.

В случае с давлением в топливной системе полагаться на электронный блок управления не стоит. ЭБУ не отвечает за контроль этого параметра. Только при сильном падении давления, когда оно начинает негативно отражаться на работе других систем, неисправность может быть зафиксирована другими датчиками. Но доводить до этого не стоит. Для проверки топливной системы требуется соответствующий манометр. Его можно приобрести или изготовить собственными руками. С помощью таких измерителей проверяется, под каким давлением подаёт бензин в рампе.

Если измерения показывают недостаток давления топлива, на лицо проблема с двигателем. И её нужно решать до того, как появятся более серьёзные признаки неисправностей, чем дёрганье. Измеряя давление манометром, давление в норме обычно составляет около 2,5 атмосфер. Такие показатели считаются нормой, если замеры делаются на холостых оборотах двигателя. Если водитель немного нажмёт на педаль газа, тогда измерительный прибор будет показывать уже в пределах 3,0-3,2 атмосфер.

Когда происходит отклонение от нормы, здесь возможны неполадки с:

• топливным насосом;
• регулятором давления;
• форсунками;
• фильтрами и пр.

Контролировать давление крайне важно, если в вашем распоряжении оказался дизельный или инжекторный двигатель. Если давление не будет отвечать нормам, топливо не сможет справляться с сопротивлением, создаваемым форсунками. А потому начнутся перебои в работе двигателя, повысится расход топлива. Чтобы автомобилист имел возможность получать информацию о состоянии топливной системы, предусматривается использование топливного измерителя давления. Этот манометр подключается параллельно, при этом никак не мешает нормальной работе топливной системы.

Рекомендации по выбору

Чтобы иметь возможность периодически и по мере необходимости контролировать работу топливной системы и её состояние, вам не обойтись без манометров для измерения давления топлива. Автомобилисту достаточно иметь в своём распоряжении один такой прибор. Только следует заранее определить, какой нужен и какой подойдёт для выполнения запланированных задач.

Чтобы манометр для проверки давления в системе подачи топлива давал точные параметры при измерении, рекомендуется выбирать качественное приспособление. Если обратиться к продавцам, вы встретите огромное разнообразие моделей и производителей. Но основную роль будет играть конструкция и технические характеристики девайса. Все они делятся на 2 большие группы.

1. Аналоговые. Они же механические. Представлены в виде стрелки и измерительной шкалы. С их помощью пользователь видит, какое давление сейчас в топливной рампе. Конструкция у аналоговых приборов максимально простая, что даёт такое очевидное преимущество как надёжность. Если правильно разобраться в нюансах применения, отображаемые параметры будут максимально соответствовать реальному давлению в системе, то есть погрешность окажется незначительной. Но у механических приборов есть один недостаток. Это достаточно большой диапазон погрешности. Он особенно ярко проявляется, когда находится в руках неопытного автомобилиста. Но спрос на аналоговые манометры всё равно высокий. Во многом это можно объяснить низкой стоимостью.
2. Цифровые. Альтернативой для механических измерителей и более современным вариантом манометра является цифровой прибор. Он отличается более точными результатами, а также минимальной погрешностью. За такое удовольствие придётся заплатить несколько больше, чем за аналоговый вариант. Все данные при измерении отображаются на дисплее. При этом у пользователя есть возможность выбора между разными единицами измерения, что делает цифровой прибор более функциональным и универсальным. Корректность измерения напрямую зависит от класса точности. Тут важно грамотно выбрать прибор, который подойдёт именно для замеров давления в топливной автомобильной рампе.

Некоторые активно используют шинный манометр, то есть прибор, предназначенный для контроля давления в покрышках транспортного средства. Здесь ничего удивительного нет, поскольку устройства для измерения давления шин, масла и топлива функционируют по идентичному принципу.

Но существуют определённые особенности, о которых следует обязательно знать, прежде чем покупать подобное якобы многофункциональное устройство. Чтобы замерить давление в рампе топливной системы автомобиля, предельные значения должны находиться на уровне 5-7 атмосфер. Если измеряется давление воздуха, то здесь интервал варьируется от 16 до 20 единиц.

Если взять воздушный манометр, и подключить его к топливной рампе, то погрешность будет очень высокой. Прибор не сможет показать правильные параметры. А ведь тут играют роль даже десятые доли.

https://www.youtube.com/watch?v=57OI6v2hhDE

Выбирая себе устройство для измерения аналогового типа, обязательно убедитесь, что предлагаемая шкала окажется удобной для считывания информации. Иногда шрифт очень мелкий, либо шкала делится не совсем понятным и легко читаемым образом. При этом предел измерений должен составлять 5-6 атм. Если с моделью вы определились, то напоследок проверьте герметичность всех соединений.

Это крайне важно, поскольку вам предстоит работать с топливом. Что же касается цифровых устройств, то здесь каждый для себя решает, стоит их покупать или нет. Их стоимость заметно выше механических или аналоговых манометров. И не всегда такие затраты себя оправдывают. Если финансовое состояние позволяет, и вам не жалко потратить эти деньги на манометр, смело покупайте.

Причём лучше выбирать устройства от именитых брендов с высоким классом точности.

Настройка

Сам манометр для последующей проверки давления топлива в системе вашего транспортного средства нужно настроить или отрегулировать. Эта процедура подразумевает использование специального эталонного измерителя пружинного типа. В системе меняется показатель давления, и под него выставляется стрелка измерительного устройства.

Это позволяет добиться максимально точных параметров. Регулировку проводят путём вращения маховика на винтовом прессе, предназначенном для измерения показателей давления. Работая винтом и перемещая тяги, регулируется оптимальное положение стрелки механического манометра.

Сначала нужно выставить начальное значение, а постепенно регулируют по всей протяжённости шкалы прибора.

Подобную процедуру выполнить самостоятельно вряд ли получится. В этом нет необходимости, если вы приобретаете новый манометр. Если по мере эксплуатации будут возникать неточности, погрешность увеличится, устройство можно отправить на профессиональную настройку. Для обычного автомобилиста, который занимается лишь периодическим обслуживанием собственного авто, процедура не самая обязательная. Порой проще приобрести новый манометр, нежели искать лаборатории и специалистов, где проведут настройку.

Чтобы контролировать давление внутри топливной системы транспортного средства, часто применяются специальные регуляторы давления горючего с вмонтированным манометром, предусматривающим ручную настройку. Его обычно устанавливают на место заводского регулятора в машинах, где применяется инжекторный двигатель.

Подобное устройство положительно влияет на производительность форсунок, тем самым автовладелец получает возможность закачивать более количество топливо в рабочие цилиндры двигателя. Тем самым повышается мощность.

Регулятор с настраиваемым давлением превосходит штатные устройства тем, что даёт возможность менять параметры потока бензина под давлением.

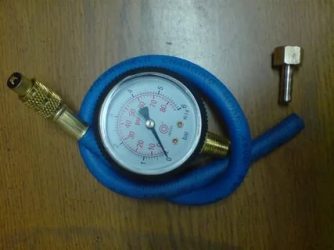

Самодельный манометр

Процедура измерения давления топлива в соответствующей системе автотранспортного средства является обязательной и должна периодически проводиться самим автовладельцем. Потому появляется потребность в наличии измерительного устройства. Если вы не хотите покупать заводской манометр, можно собрать самодельный прибор.

Причём к этой процедуре нет ничего сложного. Самостоятельная сборка измерителя позволяет сэкономить деньги, а также получить дополнительный опыт по изготовлению эффективных и полезных приспособлений своими руками. В правильности работы самодельного топливного манометра большую роль играет выбор комплектующих для последующей сборки.

Конструкция будет состоять из таких компонентов:

• Манометр. Сам манометр покупать всё равно придётся. Но тут можно обойтись обычным механическим измерителем, предназначенным для контроля давления масла. Стоит он буквально 100 рублей, и имеет оптимальную измерительную шкалу, в отличие от воздушных устройств для шин. В этом плане отлично себя показывает манометр от автомобилей ВАЗ;
• Бензиновый штуцер. Потребуется отвернуть его, и установить шланг на место регулятора масляного давления. Если резьба не подходит для соединения, придётся дополнительно купить переходник;
• Штуцер-переходник. Будьте внимательными при выборе резьбы. Для данной конструкции потребуется резьба с обозначением 7/16-20 UNF. Отыскать подобный штуцер не составит проблем. Да и стоит он копейки;
• Бензиновый фильтр. Он нужен именно для использования штуцеров, входящих в конструкцию фильтра. Покупайте недорогие фильтры, поскольку в дорогостоящих устройствах здесь нет никакого смысла. Извлеките из фильтра штуцеры. Для лучшей и более удобной сборки нужно немного развальцевать концы. При желании и возможностях некоторые сами вытачивают штуцер под нужный размер;
• 4 хомута для прочного крепления, которое не позволит пропускать воздух. Тем самым удастся добиться точности измерений параметров давления в топливной рампе;
• Топливный шланг. Покупайте изделие, длина которого составит не меньше 1 метра. Иначе может не хватить;
• Соединитель для топливной системы. Внешне похож на букву Y. С его поиском также никаких проблем возникнуть не должно.

Дальше остаётся только соединить все компоненты между собой и проверить устройство в работе.

Процедура сборки

Если вы правильно выбрали все компоненты, то на сборку уйдут считанные минуты. Но лучше не торопиться, всё тщательно проверять и действовать шаг за шагом.

• Для начала приобретённый топливный шланг делится на 3 отрезка. Здесь потребуется 2 примерно одинаковых по длине отрезка, а также один небольшой элемент шланга;
• Теперь возьмите соединитель для топливной системы. К нему подключается топливный шланг. Для фиксации соединения используются хомуты. Обязательно проверьте, чтобы все места соединения были герметичными. В противном случае замеры окажутся неправильными, и вы не сможете получить точные сведения о работе топливной системы;
• На один конец топливного шланга подключается измерительный прибор, то есть приобретённый вами ранее манометр. Здесь также используются штуцеры и хомуты для обеспечения плотного соединения.

На этом работу можно считать завершённой. Ничего в действительности сложного здесь нет. Теперь у вас есть полноценный прибор, позволяющий измерять давление внутри топливной системы своего автотранспортного средства. Чтобы выполнить замеры, нужно один свободный конец шланга подключить ко входу на топливной рампе. Второй идёт к выходу на топливном фильтре. Используя подобное самодельное приспособление, вы в любой момент сможете проверить давление в системе и принять соответствующие меры в случае обнаружения отклонений от нормы и неисправностей.

Но если вариант с самостоятельной сборкой топливного манометра вам не подходит, намного проще приобрести уже готовое заводское изделие. Тут уже каждый автовладелец сам для себя решает, как ему лучше поступить и что выбрать.

Давление в топливной системе с распределенным впрыском: полная проверка и вердикт

Полезность проверки давления в топливной системе сложно недооценить. Ведь по манометру мы можем судить о состоянии как ведущих элементов (бензонасос и регулятор давления топлива), так и копеечных расходников, как-то фильтры тонкой и грубой очистки. При желании в фокус диагностики можно включить форсунки и отдельные участки топливопровода. Измерения, необходимо признать, серьезные – без специальной аппаратуры и технических знаний не обойтись! Чем, как и где мерить давление в топливосистеме – рассказывают эксперты Autobann.su.

Чем мерить?

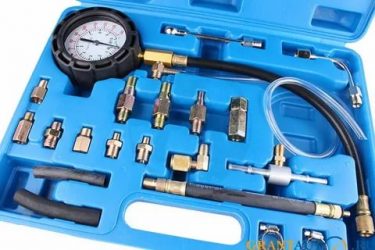

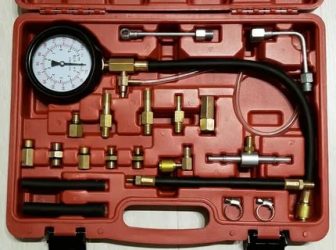

Безусловно, специальный набор со штуцерами, шлангочками и манометром – идеальный выбор. Но, если такового в наличии нет, то комплект можно собрать из подручных средств.

Центральное звено измерительной аппаратуры – манометр. Во время измерений максимальное давление будет колебаться в пределах 6 атмосфер, поэтому прибор должен быть рассчитан минимум на 7-8 атмосфер. Что же касается градуировки шкалы, то удобнее, чтобы она была именно в атмосферах.

Ценный практический совет – использовать манометр для измерения давления в шинах: шкала удобна, а условный проход трубки составляет 8 мм. Стоит отметить, что газовый манометр также подходит для подобных целей. Впрочем, диаметр выходного штуцера у него, как правило, больше. Например, для прибора на 1,0 МПа эта величина составляет уже 9 мм.

Внимание! 0,1 МПа – это примерно 1 атмосфера.

В дополнение к манометру необходим резиновый шланг и пара хомутов. Это комплект минимум. Если понадобится глушить регулятор давления топлива на системах без «обратки» или мерить давление на входе в топливную рампу, то потребуются заглушка и переходной штуцер соответственно. Поскольку конструкция коммутирующего узла между топливопроводом и рампой может быть различной, то переходник необходимо подбирать по месту. В первом приближении стоит отметить, что бывают резьбовые и быстросъемные конструкции.

Как проверить топливную систему в домашних условиях?

Первой точкой замера по умолчанию является выход из топливной рампы. Здесь мы аттестуем всю систему в комплексе и регулятор давления топлива в частности. Оценка состояния форсунок выполняется на основании измерения давления на входе в рампу и на выходе из нее. А по напору на выходе из насоса и перед топливной рампой мы можем судить как о состоянии самого насоса, так и фильтра тонкой очистки.

Давление в топливной рампе

Отыскав под капотом трубку, распределяющую бензин по форсункам, нащупываем на ней пластмассовый колпачок. Его размеры и фактура практически идентичны тем, что на колесах. Под этой заглушкой находится привычный нам золотник. Узел необходим для того, чтобы стравливать избыточное давление из топливной магистрали после недавней остановки двигателя, например, при замене фильтра тонкой очистки.

Стравить топливо из магистрали проще простого. Достаточно нажать на золотник, подставив перед этим баклажку или тряпку. Перед подсоединением манометра этот самый ниппель необходимо выкрутить по принципу, аналогичному демонтажу колесного золотникового стержня.

Манометр подключается к топливной рампе с помощью шланга. Во избежание протечек и срывов трубка в районе штуцеров обжимается хомутами. Смонтировав аппаратуру, заводим двигатель и первым делом проверяем, не протекает ли бензин в местах подсоединения измерительной аппаратуры. Если все в порядке, приступаем к снятию показаний.

Системы с полноценной «обраткой» и без нее выдают различные цифры на манометре. Для начала рассмотрим диагностику топливосистемы с обратной магистралью:

1. После пуска мотора давление в топливной рампе должно быть 2,5-2,7 атмосфер.
2. При перегазовке напор должен увеличиваться до 3 атмосфер.

У систем с РДТ, расположенным в корпусе насоса, цифры должны быть 3,8 и 4 атмосферы соответственно. Кратковременные колебания давления в пределах 0,2 атмосфер свидетельствуют о засорении фильтра грубой очистки (приемная сетка бензонасоса). Причиной этого является посредственная забота АЗС о сберегающих емкостях, наблюдаемая, как правило, у аутсайдеров рейтинга заправок по качеству бензина.

Регулятор давления топлива – исправен ли он?

Продолжая осмотр топливной системы, стоит проверить регулятор давления топлива, деталь, обеспечивающую постоянство напора бензина в магистрали. На топливосистемах с «обраткой» этот элемент расположен в топливной рампе, а шланг, идущий от него, как раз-таки именуется обратной магистралью.

Сняв шланг, связывающий РДТ с впускным коллектором, давление в рампе должно подняться до 3,0-3,2 атмосферы. Незначительное отклонение стрелки после отсоединения патрубка (в пределах 0,2 атм.) указывает на необходимость проверки насоса.

Что характерно для неисправного регулятора давления бензина, так это одинаковое давление как при отсоединении патрубка РДТ-впускной коллектор, так и при обратном присоединении.

Касаемо «инжекторов» без обратной магистрали: на неисправный регулятор давления топлива здесь указывает напор менее 3,8 атмосфер при исправном насосе.

Разумеется, чтобы быть уверенным в диагнозе, необходимо проверить и нагнетающую аппаратуру, и фильтр тонкой очистки.

Проверка бензонасоса

На системах с регулятором давления топлива, расположенным возле форсунок, достаточно пережать обратную магистраль (выходит из РДТ) и замерить давление в рампе:

• 6 атмосфер и более выдает новый и полностью исправный насос.
• 5 атм. свидетельствует о внушительном износе нагнетающего агрегата, но эксплуатацию можно временно продолжить.
• 4 атмосферы и менее – насосная станция неисправна или забит фильтр тонкой очистки. По этой причине работа мотора подобна детонации двигателя на всех оборотах.



Когда РДТ установлен в корпусе бензонасоса, проверку необходимо проводить прямо на выходе из нагнетателя: откидываем фишку топливопровода, идущего на фильтр тонкой очистки, подсоединяем манометр к насосу, включаем зажигание и снимаем показания с прибора. Сопоставлять необходимо с теми же цифрами: 6 атм. – отлично, 5 атм. – замена. Еще один индикатор исправности бензонасоса и чистоты фильтрующего элемента тонкой очистки – заметно подпрыгивающее давление в рампе при заглушенном регуляторе давления топлива.

Диагностика фильтра тонкой очистки

Здравый разум подсказывает, чтобы проверить промежуточный элемент топливной магистрали, необходимо замерить давление до него и после него. По такому принципу проверяется топливопровод на предмет засоренности и повреждений, фильтр тонкой очистки и форсунки.

Фильтрующий элемент расположен сразу за насосной станцией. Если при включенном зажигании на выходе из насоса – 6 атмосфер, а на выходе из фильтра наблюдается значительное падение давления (в пределах 0,5-1 атм.), то деталь подлежит замене.

Теперь о не менее главном: куда подключить манометр на участке «за фильтром». Можно подсоединиться как сразу на выходе из фильтра (актуально для систем с «обраткой»), так и на выходе из тройника, в тот самый разъем, который подключается прямо к насосу (актуально для систем с РДТ, расположенным в насосной станции).

Внимание! Топливный насос и фильтр тонкой очистки проверяются только в режиме «зажигание».

А что же форсунки?

Тревожный звоночек, указывающий на то, что вход в топливную рампу все же придется открывать, обнаруживается еще на стадии диагностики регулятора давления топлива. В момент пережатия «обратки» давление поднимается незначительно. Примечательно еще и то, что форсунки в этот момент начинают активно переливать, отчего двигатель работает неустойчиво.

То же самое наблюдается в системе без «обратки», когда глушится выход из РДТ.

Окончательный диагноз ставится на основании замера давления до рампы (отсоединяется входная фишка/гайка и к ней подключается манометр). В этом случае мы исключаем засорение топливопровода на участке бензонасос-топливная рампа.

Если давление восстановилось до паспортных 5-6 атмосфер, то дело в форсунках.

В заключение хотелось бы отметить, что давление в рампе 2,5-2,7 атм. и 5-6 атм. на выходе из насоса диагностируются в разных условиях: на заведенном двигателе и в режиме зажигания соответственно.


Топливная система автомобилей ВАЗ

Топливная система автомобиля довольно сложный и капризный механизм. При появлении каких-либо симптомов неисправности автомобиля первым делом следует делать диагностику топливной системы.

Существует большое количество различных неисправностей топливной системы зависящих от многих факторов. В этой статье подробно рассказывается обо всех симптомах неисправности топливной системы, а так же ее диагностики. Подробно описываются различия топливной системы двигателей объемом  1,5 и 1,6 литра.

Основные элементы топливной системы инжекторного двигателя

Инжектор сложный механизм подачи топлива в цилиндры. Весь процесс подачи топлива регулируется электронным блоком управления двигателя (ЭБУ). В системе подачи топлива так же используется параллельно подача воздуха.

Стакан бензонасоса

Стакан бензонасоса – это совокупность основных элементовтопливной системы собранных на одной площадке.

В стакан бензонасоса входит:

• Бензонасос
• Фильтр грубой очистки
• Датчик уровня топлива
• Регулятор давления топлива (только в 1,6 литровых версиях двигателя)

Бензонасос

Является одним из основных элементов топливной системы. Служит для подачи топлива к блоку цилиндров под давлением. Бензонасос – это своего рода электрический двигатель. Работа его основана на принципе действия центробежной силе. Под воздействием магнитного поля образованного в статоре электрического двигателя его якорю придается вращение. На волу якоря установлена улитка насоса которая непосредственно накачивает давление в топливную систему.

Бензонасос очень капризен и прихотлив к чистотепотребляемого топлива. Чаще всего бензонасос выходит из строя по причиненекачественного топлива или его нехватки в баке. Чтобы бензонасос прослужил какможно дольше, необходимо заправляется на проверенных АЗС и держать в бакеавтомобиля не менее 25% от объема бака. Если ездить на «горящей лампочке» бака,то скорее всего бензонасос выйдет из строя намного быстрее, так как принеровностях бензин в баке будет хлюпать из стороны в сторону и бензонасос будетхапать воздух.

Форсунки и топливная рампа

Топливная рампа служит своего рода кейсом для форсунок, именно в нее они устанавливаются.

Топливная рампа с форсунками

Форсунки инжекторного двигателя тоже один из самых важныхэлементов топливной системы. Предназначены для подачи топлива в блок цилиндровдвигателя под давлением. Форсунка распыляет топливо на мелкие капельки для лучшегои легкого воспламенения в цилиндре.

Форсунки

Форсунка устанавливается непосредственно на двигателеавтомобиля, а именно в головке блока цилиндров. Количество форсунок зависит отколичества цилиндров автомобиля. На автомобилях Лада 4 цилиндра, следовательно,и форсунки будет тоже 4.

Форсунки так же очень чувствительны к топливу, но менее подвержены повреждением так как топливо подаваемое на них фильтруется через 2 фильтра: фильтр грубой очистки и фильтр тонкой очистки. Но о них немного позже.

Регулятор давления топлива

Регулятор давления топлива 1,5 литрового двигателя

Регулятор давления топлива (РДТ) датчик установленный на топливной рампе в версиях двигателя с объемом 1,5 литра и установленный в баке на стакане бензонасоса в версии двигателя с объемом 1,6 литра. Он служит для обеспечения необходимого давления топлива в системе, регулирует давление топлива путем сбрасывания излишнего давления топлива в обратку.

РДТ очень надежный элемент и выходит из строя крайне редко. Причиной его поломки может послужить так же не качественное топливо или фактор старения.

Топливная магистраль

Демонтированная топливная магистраль

Топливная магистраль — это совокупность топливных трубок предназначенная для транспортировки топлива из бака к двигателю внутреннего сгорания. Магистраль в Ладе расположена под днищем автомобиля и защищена пластиковыми кожухами.

Датчик уровня топлива

Датчик уровня топлива устанавливается в баке на стаканебензонасоса. Служит для указания объема топлива в баке, выводя информацию напанель приборов.

Фильтра топливнойсистемы

Фильтра топливной системы инжекторного двигателя служат длязащиты от поломки основных элементов топливной системы.

Фильтр тонкой очистки

Фильтр тонкой очистки устанавливается вне бака автомобиля.На автомобилях лада с инжекторными двигателями фильтр тонкой очистки установленпод днищем в задней части в районе балки, прикреплен хомутом. Данный фильтрподготавливает топливо для форсунок.   Отличия фильтров тонкой очистки в зависимостиот двигателя.

В 1,5 литровых версиях двигателя фильтр подключается в топливнуюсистему по средствам  металлического штуцерана резьбе.

В 1,6 литровых версиях двигателя фильтр подключается в топливнуюсистему по средствам быстросъёмных пластиковых штуцеров.

Фильтр грубой очистки

Данный вид фильтр устанавливается в баке автомобиля.Подключается фильтр грубой очистки непосредственно к бензонасосу и крепится встакане бензонасоса. Служит для грубой очистки топлива и подготовке топлива дляфильтра тонкой очистки.

Абсорбер и егосистема

В некоторых автомобилях лада устанавливается топливнаясистема с абсорбером. Абсорбер незаменимая вещь в настоящее время. Служит ондля уменьшения выбросов топливных паров в окружающую среду.

Абсорбер

Абсорбер представляет собой колбу, наполненную специальнымуглем который испаряет пары топлива и подает их в ресивер автомобиля. Устанавливаетсяв моторном щите автомобиля.

Датчик абсорбера

Датчик абсорбера регулирует открытие и закрытие подачивоздуха в абсорбер для регулирования паров. Устанавливается на крышке двигателяв версиях двигателей с объемом 1,6 литра, в версиях двигателя с объемом 1,5литра устанавливается непосредственно на колбе абсорбера.

Сепаратор

Сепаратор в автомобилях Лада устанавливается под заднимлевым крылом возле стойки амортизатора и служит для расширения паров топливаобразовавшихся в баке вследствие перепада температур. Внешне сепаратор похож нарасширительный бачок охлаждающей жидкости.

Клапан опрокидывания

Такой клапан устанавливается рядом с сепаратором под заднимлевым крылом автомобиля. Служит клапан для того чтобы во время ДТП в перевёрнутыйавтомобиль не поступало топливо. То есть при переворачивании клапана он перекрываеттопливную систему, защищая машину, попавшую в ДТП от возгорания.

Различия топливнойсистемы двигателей Лада

Существует несколько видов исполнения двигателей Лада.Двигателя Лада бывают 1,5 и 1,6 литровыми, 16 клапанные и 8 клапанные. Различийв топливной системе этих двигателей практически нет. Но есть небольшие доработки заводомизготовителем.

Основные различия топливных систем

• Топливная рампа в двигателях 1,6 круглая и металлическая, в двигателях 1,5 алюминиевая и в виде трапеции.

Топливная рампа 1,5 литрового двигателя

• Регулятор давления топлива (РДТ)в двигатели 1,6 литра  установлен в баке, а в двигатели 1,5 литра на топливной рампе.
• Рабочее давления топлива в двигателях 1,5 литра равно 2,8-3,2 бар. В двигателя 1,6 литра до равно до 4 бар.
• Обратка в двигателе 1,5 литра идет от топливной рампы и обратно в бак, в двигателе 1,6 обратка циркулирует вокруг бака.

Диагностику топливной системы можно сделать практически налюбом СТО, но кому хочется переплачивать за столь плевое дело? Поэтому давайте разберемся,как провести диагностику своими руками. Начинать проводить диагностикутопливной системы необходимо с замера давления топлива в топливной рампе. На результатахзамеров будет, вынес диагноз и выявлен виновник.

Проверка давлениятоплива своими руками

Что понадобится для проверки давления топлива:

• Манометр со шкалой до 10 атм.
• Шланг диаметром 10 мм.
• Два хомута 20 мм.

Собираем прибор для проверки давления топлива своими рукаминеобходимо.  Одеваем шланг на штуцер манометраи закрепляем хомутом, так чтобы шланг плотно сидел на штуцере и не слетел припоявлении давления.

Проверка Давления топлива осуществляется в нескольких режимах:

• При включении зажигания.
• При работе на холостом ходу.
• При перегазовках.

Итак, приступаем непосредственно к проверки.

Перед началом проверки давления топлива в рампе, необходимо сбросить остаточное давление в рампе.

Сброс давления топлива в топливной рампе, способы:

Первый способ:

Снять штекер питания стакана бензонасоса (находится под задним сидением). Завести автомобиль со снятым штекером и дать ему поработать до того момента пока автомобиль не заглохнет.

Второй способ:

Вынуть предохранитель бензонасоса (находится под центральной панелью F3 (15A)). Завести автомобиль со снятым предохранителем и дать ему поработать до того момента пока автомобиль не заглохнет.

Под пластиковой крышкой предохранитель F3

После того как давление в топливной рампе сброшено можноприступать к замеру давления топлива.

Для безопасности следует прикрыть генератор плотной тряпочкой возлежания попадания топлива на генератора и его возможного возгорания.

• Замер давления топлива начинают со скручивания пластиковой крышки штуцера рампы.

• Выкручиванием из рампы золотникового клапана.

• Подключаем прибор для измерения давления топлива к штуцеру рампы и надежно стягиваем шланг хомутом.

• Включаем зажигание на автомобиле и ждем пока бензонасос накачает топливо. Манометр должен показать давление не менее 3,6 бар ( для двигателя 1,5 литра  не менее 2,8 бар).

• Запускаем двигатель, показания манометра должны остаться на том же уровне или увеличиться.

• Перегазовываем двигатель, показания манометра должны держаться на месте или увеличиваться.

• Останавливаем двигатель, показания манометра должны немного упасть или не измениться, а так же допускается незначительное падение давления в рампе. Полностью давление в исправной топливной системе уходит в течение нескольких часов.

Замер давления топлива окончен, для быстрого сброса давленияи установки золотникового клапана на место можно воспользоваться советами длясброса давления топлива в рампе.

 При выключении зажигания  насос не набирает нужного давления

Если при включении зажигания манометр показывает значенияниже допустимых, то виновниками этого могут быть, сам бензонасос, форсунки,РДТ, топливные фильтры и порыв в топливной магистрали.

 Первым деломнеобходимо заменить все фильтрующие элементы для того чтобы исключить их, благостоят они не дорого. При замене топливного фильтра грубой очистки следует обратитьвнимание на гофрированную трубку соединяющую стакан бензонасоса с бензонасосомна предмет трещин и порывов.  После чегопроизвести повторный замер давления топлива. Если замена фильтрующих элементовне помогла, идем дальше.

Проверка бензонасоса и РДТ

Не снимая с бака

Необходимо подключиться прибором для измерения давлениятоплива напрямую к стакану бензонасоса (так можно сделать в двигателях объемом1,6 литра) либо пережать обратку топливной системы ( двигателя объемом  1,5 литра). Показания манометра должнывозрасти до 6-8 бар. Если показания остается такими же, то виновник бензонасос.Если показания манометра возросли, то следует менять регулятор давлениятоплива.

Со снятием с бака

Сняв стакан бензонасоса из бака, необходимо демонтироватьбензонасос и проверить его на предмет давления в «стенку». Исправный насосдолжен выдавать 6-8 бар. Если насос выдает виновник найдет, если нет и насосдавит 6-8 бар то идем дальше и заменяем РДТ.

После замены РДТ устанавливаем стакан на место и проверяемдавления топлива снова. В трех режимах. Показания манометра должны быть внорме. Если при установки на авто показания манометра снова упали, то идемдальше и скорее всего это форсунки.

Форсунки

Форсунки это последний вариант нестабильности давления топливной системы. Из-за износа или загрязнения они могут не держать давления топлива. Форсунки необходимо промыть. Как правильно и быстро промыть форсунки своими руками можно подробно ознакомиться в нашей статье. Если промывка форсунок не помогает — их следует заменить.

Вот и все полная диагностика топливной системы автомобиля Лада сделана. Надеемся, наша статья была вам полезна.

Топливомер ТМ-20



Артикул: 5163

Подходит для двигателей автомобилей ВАЗ, ГАЗ, Alfa Romeo, Citroen, Fiat, Lancia, Opel, Peugeot, Renault, Saab, Seat, Volvo и др.

• Манометр
• Уплотнительная прокладка под манометр
• Штуцер для манометра
• Гибкий шланг
• Штуцер с резьбовым наконечником
• Уплотнительное кольцо
• Переходник для подключения к топливной рампе
• Тройник для врезки в топливопровод
• Шланг для врезки в топливопровод
• Кран сброса давления
• Трубка для слива топлива

    Внимание! При работе соблюдайте меры предосторожности.

Не прикасайтесь к сильно нагревающимся частям автомобиля. Во время вращения коленчатого вала не вынимайте наконечник топливомера из отверстия датчика давления.  Во время подключения или отключения измерителя давления топлива к топливной рампе рекомендуется разложить вокруг места подключения ткань для того чтобы исключить возможность разлива бензина на горячие узлы двигателя. Перед началом работы ознакомьтесь с инструкцией.  Выполнять процедуру проверки лучше вдвоем.

Измерение давления топлива

    Прикрутите переходник для подключения к топливной рампе к штуцеру с резьбовым наконечником. Подключите измеритель давления топлива к измерительному порту (в автомобилях ВАЗ измерительный порт расположен на топливной рейке справа по ходу движения автомобиля). Поместите свободный конец трубки для слива топлива в бензостойкую емкость (объем емкости не менее 0.2 литра). Запустите двигатель Стравите воздух из соединительного шланга, для этого откройте запорный клапан до тех пор, пока в сливной трубке не появится бензин. Проведите измерение давления топлива.

*при измерении давления топлива в топливной рампе необходимо придерживаться методики указанной заводом изготовителем. Величины давления топлива при разных оборотах необходимо посмотреть в документации изготовителя автомобиля. Заглушите двигатель и убедитесь, что топливный насос не работает. Проверьте, что свободный конец трубки для слива топлива находится в бензостойкой емкости. Отверните клапан сброса, стравите давление и слейте остатки бензина. Закрутите клапан сброса ( не нужно прилагать чрезмерные усилия). Отсоедините измеритель от порта и вытрите остатки топлива.

Измерение давления масла

    Прогрейте двигатель до рабочей температуры. Выверните датчик давления масла или датчик контрольной лампы давления масла. Вставьте масломер в отверстие и заверните его. Уточните в документации производителя способ проверки давления масла: рабочую температуру, скорость вращения двигателя. Запустите двигатель и проведите измерение.

Запишите результат измерения и сравните полученные результаты со значением указанным производителем автомобиля. Закончив измерения, заглушите двигатель. Подождите несколько минут, пока масло из масломера стечет в систему смазки. Открутите масломер и переходник и протрите их для удаления остатков масла. Поставите на место датчик давления масла или датчик контрольной лампы давления масла.

Подсоедините провода, если они были ранее отключены. Для уточнения причины неисправности пользуйтесь специальной литературой по ремонту а/м.

Условия эксплуатации

    Во избежание выхода из строя необходимо оберегать прибор от ударов, механических повреждений. Не прикасайтесь манометром к горячим частям двигателя. Не допускайте попадания бензина и масла на прибор. Храните прибор в сухом помещении.

Технические характеристики

Диапазон измерения давления масла	0-0,6 МПа (0-6 кг/см2)
Цена деления манометра	0,01 МПа (0,1 кг/см2)
Диапазон рабочих температур	-40 — 60 С
Параметры присоединительной резьбы	М14х1.5
Параметры резьбы переходника подсоединения к топливной рампе	7/16-20 UNF (20 ниток на дюйм — шаг 1,27 мм)

Комплект поставки

Топливомер ТМ-20 с со шлангом и трубкой слива топлива	1 шт.
Уплотнительное кольцо	1 шт.
Переходник измерения давления топлива	1 шт.
Тройник для врезки в топливопровод	1 шт.
Шланг для врезки в топливопровод	1 шт.
Хомут	2 шт.
Упаковка-блистер	1 шт.
Инструкция по эксплуатации (на вкладыше в блистер)	1 шт.

Характеристики

Штрих код:	4607154784662
Артикул:	5163
Модель:	ТМ-20
Производитель:	ООО «НПП «ОРИОН СПБ»
Тип соединения:	резьбовой
Модификация:	гибкий
Диапазон измерения давления:	0-0,6 МПа (0-6 кг/см²)
Цена деления манометра:	0,01 МПа (0,1 кг/см²)
Размеры присоединительной резьбы:	М14х1.5
Совместимость:	ВАЗ, ГАЗ, иномарки
Индикатор:	стрелочный
Материал корпуса:	металл
Упаковка:	блистер
Диапазон рабочих температур:	-40° — +60°С
Гарантия:	12 мес
