Форсунки Common Rail устанавливались на дизельные автомобили ещё в конце 1990-х. Неисправность дизельных форсунок влечёт сбой в системе CR и нарушает нормальную работу двигателя: он теряет в мощности, появляется обеднённый выхлоп. Поэтому владелец должен иметь представление о том, как обслуживать форсунки Common Rail и выявлять их неисправности.

 Форсунки CR: основные виды

Система подачи топлива Common Rail постепенно вытеснила с рынка конкурирующие решения, вроде насос-форсунок. Действительно, CR характеризуется долговечностью, ровной тихой работой, высоким КПД при низком расходе топлива и низким выбросом выхлопных газов.

Корректная работа системы строится на исправной работе форсунок, которые выполняют три основные функции:

• точная дозировка топлива в цилиндрах;
• преобразование топлива из жидкого состояния в воздушную массу;
• сохранение герметичности камеры сгорания.

На дизельные двигатели устанавливаются форсунки Common Rail с электронным управлением двух видов: электрогидравлические и пьезоэлектрические.

Электрогидравлические форсунки устроены более просто, они, как правило, ремонтопригодны и служат без проблем порядка 200 тысяч километров пробега.

Пьезоэлектрические форсунки обеспечивают мгновенную реакцию и способны впрыскивать топливо микродозами в камеру до 9 раз за один цикл, что делает работу дизельного ДВС равномерной по аналогии с бензиновым мотором. Их срок службы тоже порядка 200 тысяч километров, но, в отличие от электромагнитных форсунок, ремонту они не подлежат. Стоимость пьезоэлектрических форсунок высокая.

Подробнее о типах топливных дизельных форсунок узнаете из статьи «Какие бывают топливные дизельные форсунки».

 Ресурс и ремонтопригодность форсунок CR разных производителей

В современных легковых автомобилях используются системы Common Rail разных производителей. Лидерами отрасли считаются производители топливной дизельной аппаратуры:

• BOSCH;
• DELPHI;
• DENSO;
• CONTINENTAL (ранее — SIEMENS).

BOSCH производит электромагнитные и пьезоэлектрические форсунки. DELPHI и DENSO тоже производят оба вида форсунок, но в меньших масштабах. CONTINENTAL выпускает только пьезоэлектрическую технику.

Примечательно, что некоторые двигатели подзволяют использовать форсунки разных производителей.

Электромагнитные форсунки

Самые ремонтопригодные — BOSCH. Они легко разбираются и ремонтируются, ресурс их составляет примерно 200 тыс. км, а на отдельных моторах и до 500 тыс. км.

Самые чувствительные к топливу и недолговечные — DELPHI. Тоже ремонтируются, но надо менять распылитель и кодировать (прописывать в ЭБУ) восстановленную форсунку. Из-за этого дороже в ремонте. В среднем ресурс составляет 150 тыс. км.

Самые надёжные, но сложные в ремонте из-за трудностей с поиском комплектующих (производитель предписывает только замену вышедшего из строя элемента) — форсунки японского производителя DENSO.

Пьезоэлектрические форсунки

Из всех пьезофорсунок отремонтировать можно только отдельные модели CONTINENTAL: для них выпускаются распылители. Ресурс форсунок этого производителя порядка 200 тыс. км.

Пьезофорсунки BOSCH имеют примерно такой же ресурс — 200 тыс. км., но ремонту и восстановлению не подлежат.

Пьезофорсунки DENSO считаются неремонтируемыми и в случае выхода из строя подлежат замене. Это дорогой неразборный механизм, правда, они считаются наиболее ресурсными из всех.

Пьезофорсунки DELPHI считаются весьма требовательными к качеству топлива и самыми недолговечными из всех представленных форсунок других производителей. Первые проблемы могут появиться уже спустя 140 тыс. км пробега.

Неремонтируемые, как и в случае с пьезофорсунками BOSCH и DENSO, всё, что доступно владельцу в случае поломки — снять распылитель и почистить ультразвуком, а затем провести стендовую диагностику.

Подробнее о признаках неисправностей топливных дизельных форсунок и способах их ремонта узнаете из статьи «Почему дизельные топливные форсунки выходят из строя и как их ремонтируют».

 Советы по обслуживанию форсунок Common Rail

Чтобы форсунки не засорялись и исправно работали, их важно периодически обслуживать. Периодичность обслуживания дизельных форсунок зависит от типа двигателя и варьируется от 500 до 5000 моточасов. Обслуживание сводится к чистке форсунок ультразвуком и промывке.

Желательно чистить топливные дизельные форсунки на стенде каждые 100 тыс. км пробега.

При возникновении признаков неисправностей топливной системы владелец должен сразу же обращаться в сервис и проверять работу каждой форсунки на диагностическом стенде. Если устанавливается, что проблема в форсунке, её разбирают и ремонтируют, заменяя повреждённые части. Правда, это возможно только если конструкция форсунки позволяет её разобрать, а в продаже имеются запчасти форсунки.

• Проще и дешевле всего обходится восстановление форсунок BOSCH, поиск запчастей не представляет проблем, можно заменить любую часть электромагнитной форсунки и буквально собрать новую на основе старой.
• С восстановлением электромагнитных форсунок DELPHI работают не все специалисты, найти запчасти не так просто. Зато в продаже есть распылители DELPHI и клапаны-мультипликаторы, позволяющие устранить неисправности самых ходовых частей форсунки.
• Ремонт электромагнитных форсунок DENSO обойдётся дороже всего, но сами по себе эти форсунки надёжнее и долговечнее конкурентов.

Основные враги долгожительства топливных дизельных форсунок — вода, сомнительное топливо и металлическая пыль и стружка, которую часто производит сам ТНВД, после того как его плунжерные пары пострадали от примесей в некачественном топливе. Отсюда основные рекомендации владельцам.

 Выбирать лучшее топливо из доступных

Единственная заправка «из-под трактора» способна приговорить чувствительную топливную систему современных дизелей. Осадок, отложения и вода в топливе вызовут выход из строя всей топливной системы. Поэтому выбирайте только проверенные заправки и не заливайте в бак сомнительное ДТ.

 Не ездить «на лампочке»

Пустой бак — прямая угроза того, что насос захватит со дна остатки топлива вместе с осадком и мусором, а затем передаст это всё в магистраль. Другая проблема — вместе с остатками ДТ насос может «хлебнуть воды», то есть конденсата на стенках пустого бака в холода. Это вызовет завоздушивание системы, плунжер начнёт работать «на сухую», ТНВД — «гнать стружку», и это быстро прикончит форсунки.

 Регулярно чистить топливную систему

Непопулярная в нашей стране мера, тем не менее с учётом качества отечественного топлива — необходимая. Дело в том, что в нашем топливе большее сождержание серы, чем в европейском. Кроме того, в самом баке со временем накапливается грязь и песок: попадает с заправочным пистолетом, проникает с осадком топлива «из канистры» и так далее. Поэтому важно:

• регулярно чистить фильтр-отстойник;
• промывать топливный бак со снятием 1-2 раза в год.

 Не пользоваться присадками (ничего не заливать в бак, кроме топлива)

Чрезмерно агрессивная химия в составе любых присадок и добавок в топливо, от антигелей до «очистителей топливной системы», убивает чувствительную топливную аппаратуру на раз-два.

Особенно вредят добавки в бак пьезофорсункам: из-за изменяемого после добавления присадки температурного режима сгорания топлива перекаливаются распылители, плавятся уплотнительные шайбы, деформируется форсунка.

Для подготовки к зиме достаточно заменить топливный фильтр и заправляться качественным зимним дизтопливом.

То же самое касается советов по добавлению в бак керосина, бензина и прочих иссушающих жидкостей: при работе детали ТНВД смазываются топливом, иссушаем топливо — вынуждаем плунжер работать «на сухую» — получаем металлическую пыль и стружку в магистрали и забитые распылители форсунок.

 Менять топливный фильтр почаще

В среднем рекомендуется менять топливный фильтр на дизельном ДВС раз в 10 тыс. км, вопреки рекомендациям производителя. Экономия на расходниках выйдет боком: при забитом фильтре в топливную систему попадают посторонние частицы, осадок и вода.

Для отдельных топливных систем CR специалисты вообще рекомендуют установить дополнительный фильтр тонкой очистки, чтобы задерживать микрочастицы, которые пропускает штатный топливный фильтр, тем самым спасти распылитель форсунки от поломки.

Также рациональным выглядит установка бандажа подогревания на топливный фильтр. Он позволит быстро прогреть топливо зимой, и хлопья парафина, циркулируя по системе, не повредят распылитель форсунки. Даже если такого бандажа фильтра нет, рекомендуется прогревать топливный бак и фильтр другими мерами: устройствами типа вебасто или по-дедовски, строительным феном.

 Итого

Топливные дизельные форсунки Common Rail — надёжный совершенный механизм, требующий, однако, бережного обращения владельца. Простые электромагнитные форсунки подлежат ремонту независимо от производителя, а вот пьезоэлектрические, за редким исключением, считаются не подлежащими восстановлению.

Программа-минимум для продления ресурса форсунок — выбор качественного топлива, отказ от каких-либо добавок в бак, регулярная замена топливного фильтра и чистка топливной системы.

Стендовую чистку топливных форсунок рекомендуется производить с интервалом 100 тыс. км.

Также владельцу дизельного автомобиля будет полезно узнать о типичных проблемах топливных систем CR разных производителей:

• особенности топливных систем Common Rail BOSH мы рассматривали здесь;
• особенности топливных систем Common Rail DELPHI найдёте здесь;
• особенности топливных систем Common Rail DENSO рассматриваются в этой статье.

Форсунки Common Rail найдёте в нашем каталоге

Посмотреть запчасти в наличии

Топливная аппаратура, Эксплуатация дизеля, Форсунки, Common Rail

Самостоятельное восстановление форсунок дизеля (система Common Rail)

Сегодня система Common Rail применяется практически во всех современных автомобилях, независимо от того, дизельные в них двигатели или бензиновые. У этого явления есть объяснение: система очень эффективна и надёжна. Но далеко не каждый автолюбитель чётко представляет себе, как она работает, когда нужно восстановление или замена детелей этого типа. Да и о ремонте форсунок в этой системе у многих весьма поверхностное представление. Разберёмся в этих моментах подробнее.

Что такое система Common Rail

Система Common Rail на сегодняшний день является самым последним этапом развития дизельных и бензиновых моторов с прямым впрыском топлива. Особенностью системы является то, что процесс впрыска и процесс нагнетания давления в топливной рампе происходят отдельно друг от друга.

На сегодняшний день топливная система Common Rail считается передовой

То есть сначала топливо под высоким давлением скапливается в рампе, а затем порциями подаётся на форсунки для последующего распыления в камерах сгорания. В рампу топливо нагнетается топливным насосом высокого давления (ТНВД), а управляется система Common Rail электронным блоком управления (ЭБУ).

Отличие Комон Рейл от бензиновых топливных систем

Главное отличие системы Common Rail от бензиновых систем подачи топлива заключается в её невероятной гибкости. Автолюбитель может очень тонко настроить как параметры впрыска, так и уровень давления в топливной рампе в зависимости от режима работы мотора. Всё, что для этого нужно — изменить настройки ЭБУ автомобиля.

Изменение настроек позволяет удовлетворять постоянно ужесточающиеся требования к токсичности выхлопных газов, к уровню шума мотора и к его экономичности. Бензиновые системы подобной гибкости не могут обеспечить в принципе.

Чтобы изменить хотя бы один из вышеуказанных параметров и подогнать его к желаемому значению, владельцу бензинового мотора придётся очень долго его регулировать.

Основные типы форсунок, используемые в этой системе

В системе Common Rail используются различные типы деталей этого типа Они отличаются как по конструкции, так и по рабочим характеристикам. Перечислим наиболее популярные модели.

Пьезоэлектрическая

Подавляющее большинство моторов с системами Common Rail используют именно пьезоэлектрические форсунки, поскольку они считаются передовыми и имеют множество достоинств.

Исполнительный механизм пьезоэлектрической форсунки основан на компактном пьезоэлементе

Как видно из названия, исполнительный механизм выполнен на основе пьезоэлемента. Использование такого элемента даёт целый ряд плюсов:

• форсунка с пьезоэлементом переключается в 8 раз быстрее по сравнению с аналогами, выполненными на основе электромагнитных клапанов;
• игла в ней весит на 70% меньше;
• такая деталь в течение одного рабочего такта двигателя может впрыснуть топливо несколько раз;
• топливо, впрыскиваемое ней, очень точно дозируется.

Электромагнитная

Электромагнитные форсунки используются преимущественно в бензиновых двигателях. Игла в ней приводится в движение с помощью пружины и электромагнита, причём за один рабочий такт двигателя деталь может произвести лишь один впрыск топлива. С конструкцией этого устройства можно ознакомиться на рисунке ниже.

:  Современные микромобилиЭлектромагнитные форсунки Common Rail используются преимущественно в бензиновых двигателях

Следует отметить, что по точности дозирования топлива электромагнитная существенно уступает пьезоэлектрической. Этот показатель напрямую зависит от типа системы управления. Например, если автомобиль оборудован современным ЭБУ, точность дозирования бензина повышается на 10–12%. Есть определённая погрешность и во временных показателях электромагнитных форсунок. Например, игла форсунки может удерживать канал распылителя открытым в течение 2–2.5 мс с погрешностью в 6%. Этот показатель весьма далёк от идеала.

Основные неисправности форсунок

Практически все неисправности, возникающие как в дизельных, так и в бензиновых форсунках, связаны с их засорением. И вопрос сводится лишь к тому, как именно в распылителе возник засор.

Стук

Так называемый стук — неисправность, возникающая вследствие закоксовывания отверстий распылителя. Дело в том, что эта деталь регулярно подвергается воздействию высоких температур. Если водитель постоянно использует некачественное топливо, на распылителях скапливаются смолистые отложения.

Распылитель форсунки Common Rail вышел из строя из-за некачественного топлива

Постепенно поверхность этих отложений покрывается твёрдым нагаром, а в подаче топлива начинаются перебои. Именно в этот момент механизм начинает «стучать». Вот признаки его стука:

• мощность двигателя существенно снижается;
• увеличение оборотов двигателя приводит к рывкам и провалам;
• на низких оборотах мотор работает нестабильно и часто глохнет;
• токсичность выхлопных газов увеличивается в два, а иногда и в три раза.

Для устранения устройство необходимо промыть. Вот основные способы промывки:

• промывка с помощью особых топливных присадок;
• промывка на стенде (для этого детали придётся снимать).

Течь

Течь форсунки обычно возникает из-за разрушения уплотнительного кольца, находящегося под ней. Любая, даже самая незначительная трещина в этой детали ведёт к утечке, так как давление в топливопроводе очень высокое. Кроме того, из-за разрушившегося кольца топливная система утрачивает герметичность и начинается и начинается подсос воздуха в камеру сгорания двигателя.

Из-за разрушения уплотнительного кольца форсунка Common Rail может потечь

Вот признаки того, что форсунка потекла:

• при осмотре двигателя вокруг детали видны характерные маслянистые потёки;
• двигатель очень трудно завести;
• запущенный двигатель работает с перебоями и характерными хлопками.

Ремонт

Дизельные форсунки ремонтируют тогда, когда промывка оказалась безрезультатной. Весь ремонт, в сущности, сводится к замене закоксованного распылителя. Если проблема не исчезла, заменяется и обратный фильтр детали. Для работы нам потребуются следующие инструменты:

• ремкомплект для Common Rail (состоит он из нового распылителя и обратного фильтра);
• набор рожковых ключей;
• спецсъёмник для этих деталей.

Последовательность ремонта

1. Съёмник устанавливается на извлекаемую форсунку.
   Для извлечения форсунок Common Rail лучше всего пользоваться фирменным съёмником
2. В съёмник вставляется шток, на шток накручивается гайка с левой резьбой (эти штоки и гайки поставляются в комплекте с фирменными съёмниками).
   На форсунку Common Rail устанавливается шток и гайка с левой резьбой
3. Рожковым ключом на 36 гайка ослабляется. Вместе с ней ослабляется и сам ремонтируемый элемент.
4. Теперь деталь вручную выкручивается из гнезда.

   Предварительно ослабленная форсунка Common Rail извлекается вручную

5. На неё со стороны фильтра надевается рожковый ключ на 17, на крышку распылителя надевается ключ на 13. После чего ключ на 17 удерживается, а крышка распылителя ослабляется другим ключом.
6. Теперь ослабленная ключами крышка распылителя откручивается вручную.
   Предварительно ослабленная ключами крышка распылителя форсунки Common Rail откручивается вручную
7. Из крышки аккуратно извлекается старый распылитель и заменяется новым.

   С форсунки Common Rail снимается старый загрязнившийся распылитель

8. Из второй части извлекается обратный клапан.
   Обратный клапан форсунки Common Rail можно снять после извлечения распылителя
9. Из обратного клапана извлекается возвратная пружина.
   Возвратная пружина форсунки Common Rail извлекается из обратного клапана
10. Обратный клапан заменяется новым.
    Снятый обратный клапан форсунки Common Rail заменяется новым, из ремкомплекта
11. После этого производится обратная сборка.

:  Прокол колеса на скорости

Промывка своими руками

Вначале рассмотрим наиболее приемлемый для автолюбителя вариант: промывка форсунок без их снятия с автомобиля. Для проведения этой процедуры потребуются следующие вещи:

• промывочная жидкость Wynns;
• пустая пластиковая бутылка ёмкостью 1.5 л;
• шланг резиновый длиной 1.5 м;
• 2 соска для автомобильных колёс;
• компрессор автомобильный;
• фильтр для инжектора, 1 штука;
• хомуты стальные для шланга, 4 штуки.

Последовательность промывки

Перед началом промывки придётся собрать простейшее моющее устройство, которое будет работать как капельница для больного.

1. Резиновый шланг разрезается на две части. Конец первой половики шланга надевается на штуцер рампы. Ко второму концу этой половинки подключается фильтр от инжектора.
   Инжекторный фильтр для тонкой очистки топлива, подключается к бутылке
2. В пробке и донышке бутылки высверливается пара отверстий, в которые устанавливаются колёсные соски. Из соска, установленного в донышке, выкручивается ниппель, а затем к нему подсоединяется конец второй половинки шланга. А другим концом этот шланг подсоединяется к выходу инжекторного фильтра.
   Соски для колёс автомобиля, которые будут установлены в отверстия бутылки
3. В результате получается конструкция, представленная на фото ниже.
   Самодельная промывочная система для форсунок Common Rail, сделанная из бутылки
4. Теперь нужно обязательно открыть топливный бак машины (это делается для того, чтобы полностью сбросить давление в топливной системе).
5. В бутылку заливается жидкость для промывки, затем к соску в горлышке подключается шланг автомобильного компрессора и фиксируется хомутом.
   Промывочная жидкость для форсунок от фирмы Wynns — оптимальный выбор при самостоятельной промывке
6. Компрессор включается. Давление не должно превышать 3 атмосферы.
7. Автомобиль заводится и работает на холостых оборотах до тех пор, пока вся промывочная жидкость не будет израсходована.
8. Когда двигатель заглохнет, ему необходимо дать остыть в течение 30 минут. После этого в бутылку заливается оставшаяся промывочная жидкость, а весь процесс повторяется до новой остановки мотора.

Стенд для промывки форсунок

Если самостоятельная очистка не дала результатов, то автовладельцу придётся использовать стенд. Изготовить такое оборудование в условиях гаража не представляется возможным. Поэтому автовладельцу придётся обращаться в специализированный сервисный центр, в котором такие стенды есть.

Промывочный стенд BLUSTAR, используется в большинстве современных автосервисов

При стендовой промывке все детали извлекаются из двигателя, устанавливаются на стенд, где и промываются в специальном сольвенте. Помимо этого они обрабатываются ультразвуком. Такой комплексный подход обеспечивает удаление даже самых стойких и твёрдых загрязнений.

Промывочные стенды для форсунок фирмы BOSCH стали появляться в сервисах относительно недавно

В большинстве центров промывка производится на стендах фирм BOSCH и BLUSTAR. Стоимость стендовой промывки форсунок варьируется в пределах от 1000 до 1800 рублей.

Итак, отремонтировать и промыть форсунку вполне можно и самостоятельно, если только случай не тяжёлый. Ну а если загрязнения оказались очень стойкими и их не взяла даже качественная промывочная жидкость, остаётся лишь один вариант: снимать детали и нести их в сервисный центр, на ультразвуковой стенд.

Копирайтер с пятилетним стажем.

Проверка дизельных форсунок в домашних условиях на слив в обратку и на стенде

Форсунки дизельного двигателя, также как и инжекторного, периодически загрязняются. Поэтому многие владельцы машин с дизельным двигателем задаются вопросом — как проверить форсунки на дизеле? Как правило, в случае их засорения топливо несвоевременно подается в цилиндры, и возникает повышенный расход горючего, а также перегрев и разрушение поршня. Кроме этого, возможен прогар клапанов, и выход из строя сажевого фильтра.

Рассматриваемые процедуры:

Форсунки дизельного двигателя

Проверка дизельных форсунок в домашних условиях

В современных дизельных двигателях повсеместно могут использоваться одна из двух известных топливных систем Common Rail (с общей рампой) и насос-форсунки (где на на каждый цилиндр отдельно подводится своя форсунка).

Они обе способны обеспечить высокую экологичность и КПД двигателя. Поскольку эти дизельные системы функционируют и устроены подобным образом, но Коммон Реил более прогрессивна с точки зрения эффективности и шумности работы, хотя и проигрывает в мощности, стала все более чаще использоваться на легковых авто, то далее будем говорить о ней. А про работу, неисправности и проверку насос форсунок расскажем отдельно, ведь это не менее интересная тема, особенно для владельцев автомобилей VAG группы, поскольку там довольно не сложно производится программная диагностика.

Самый простой метод вычисления забитой форсунки такой системы можно провести по следующему алгоритму:

Форсунка Common Rail

• на холостом ходу довести обороты двигателя до того уровня, когда проблемы в работе двигателя слышны наиболее отчетливо;
• каждую из форсунок отключают путем ослабления накидной гайки в месте крепления магистрали высокого давления;
• когда вы отключаете нормальную рабочую форсунку, то работа двигателя меняется, если же форсунка проблемная, то двигатель продолжит работать в таком же режиме и далее.

Кроме этого, проверить форсунки своими руками на дизельном двигателе можно путем прощупывания топливопровода на наличие толчков. Они будут результатом того, что ТНВД пытается нагнетать топливо под давлением, однако в силу забитости форсунки возникают сложности с его пропуском. Проблемный штуцер также можно определить по завышенной рабочей температуре.

Проверка дизельных форсунок на перелив (слив в обратку)

Проверка объема слива в обратку

По мере износа дизельных форсунок со временем возникает проблема, связанная с тем, что топливо из них попадает обратно в систему, из-за чего насос не может нагнетать нужного рабочего давления. Следствием этого может быть проблемы с запуском и работой дизельного двигателя.

Перед проверкой вам необходимо будет купить медицинский шприц объемом 20 мл и систему для капельниц (для подключения шприца вам понадобится трубочка длиной 45 см). Чтобы найти форсунку, которая скидывает в обратку больше топлива, чем ей положено, необходимо воспользоваться следующим алгоритмом действий:

• вынуть поршень из шприца;
• на запущенном двигателе с помощью системы подключить шприц к “обратке” форсунки (трубочку вставить в горлышко шприца);
• в течение двух минут держать шприц, чтобы в него набиралось топливо (при условии что оно будет набираться);
• повторять процедуру поочередно для всех форсунок либо соорудить систему для всех сразу.

На основании информации о количестве топлива в шприце можно сделать соответствующие выводы:

Проверка перелива в обратку

• если шприц пустой — значит, форсунка полностью исправна;
• количество топлива в шприце объемом от 2 до 4 мл также в пределах нормы;
• в случае, если объем топлива в шприце превышает 10…15 мл, это означает, что форсунка частично или полностью вышла из строя, и ее необходимо заменить/отремонтировать (если льет 20 мл, то ремонтировать бесполезно, поскольку это говорит об износе седла клапана форсунки), так как она не держит давление топлива.

Однако такая простая проверка без гидростенда и тест плана не дает полной картины. Ведь на самом деле при работе двигателя количество сбрасываемого топлива зависит от многих факторов, она может быть забита и её нужно чистить или она подвисает и требуется в ремонте либо замене. Поэтому данный способ проверки форсунок на дизеле в домашних условиях позволяет лишь судить лишь об их пропускных способностях. В идеале количество пропускаемого ими объема топлива должно быть одинаковым и находиться в пределах до 4 мл за 2 минуты.

Точный объем топлива, которое может подавать в обратную магистраль вы можете найти в мануале своего автомобиля или двигателя.

Для того, чтобы форсунки эксплуатировались как можно дольше, заправляйтесь качественным дизельным топливом. Ведь оно напрямую зависит от на работу всей системы. Кроме этого, ставьте оригинальные топливные фильтры и не забывайте вовремя их менять.

Проверка форсунок с помощью специальных приборов

Более серьезная проверка форсунок дизельного двигателя проводится с помощью прибора под названием максиметр. Под этим названием подразумевается специальная образцовая форсунка с пружиной и шкалой. С их помощью выставляется давление начала впрыска дизельного топлива.

Другой метод проверки — использование контрольной образцовой рабочей форсунки, с которой сравниваются эксплуатируемые в двигателе устройства. Всю диагностику выполняют при запущенном моторе. Алгоритм действий таков:

Максиметр

• выполняют демонтаж форсунки и топливопровода с двигателя;
• на свободный штуцер ТНВД подключают тройник;
• выполняют ослабление накидных гаек на других штуцерах ТНВД (это позволит топливу поступать лишь на одну форсунку);
• к тройнику подсоединяют контрольную и тестируемую форсунки;
• активируют декомпрессионый механизм;
• вращают коленчатый вал.

В идеале контрольная и тестируемая форсунки должны показывать одинаковые результаты в вопросе одновременного начала впрыска топлива. Если есть отклонения — значит, надо регулировать форсунку.

Метод с использованием контрольного образца обычно занимает больше времени, чем использование максиметра. Однако он более точный и надежный. Также можно проверить работу двигателя и форсунок дизельного двигателя и ТНВД на специальном регулировочном стенде. Однако они есть лишь на специализированных СТО.

Чистка форсунок дизеля

Чистка форсунок дизеля

Выполнить очистку форсунок дизельного двигателя можно самостоятельно. Работы необходимо выполнять в чистоте и при хорошем освещении. Для этого форсунки снимают и промывают либо в керосине, либо в дизельном топливе без примесей. Перед обратной сборкой нужно обдуть форсунку сжатым воздухом.

Также важно проверить качество распыления топлива, то есть форму “факела” форсунки. Для этого существуют специальные методики. В первую очередь нужен испытательный стенд. Там подключают форсунку, подают на нее топливо и смотрят на форму и силу струи.

Зачастую для испытаний используют чистый лист бумаги, который подкладывают под нее. На листе будут отчетливо видны следы попадания топлива, форма факела и другие параметры. В соответствии с этой информацией можно будет в дальнейшем провести необходимые корректировки. Для чистки сопла иногда используют тонкую стальную проволоку.

Ее диаметр должен быть минимум на 0,1 мм меньше, чем диаметр непосредственно сопла.

Если диаметр сопла увеличен в диаметре на 10 или более процентов, то он подлежит замене. Также распылитель заменяют в случае, если разница в диаметрах отверстий будет более 5%.

Наиболее частой причиной неисправности является нарушение плотности посадки иглы в направляющей втулке форсунки. Если ее значение уменьшено, то через новый зазор протекает большое количество топлива. В частности, для нового инжектора допускается утечка в объеме не более 4% от рабочего топлива, которое попадает в цилиндр. В целом же, количество топлива из форсунок должно быть одинаковым. Обнаружить утечку топлива на форсунке можно следующим образом:

• найти информацию о том, какое давление должно быть при открытии иглы в форсунке (для каждого двигателя он будет различным);
• снять форсунку и установить ее на испытательный стенд;
• создать заведомо высокое давление на форсунке;
• с помощью секундомера измерить время, через которое давление упадет на 50 кгс/см2 (50 атмосфер) от рекомендуемого.

Проверка форсунки на стенде

Это время также прописано в технической документации к двигателю. Обычно для новых форсунок оно составляет от 15 секунд и более. Если форсунка поношенная, то это время может сократиться до 5 секунд. Если время меньше 5 секунд, значит форсунка уже находится в нерабочем состоянии. Дополнительную информацию о том, как ремонтировать дизельные форсунки (выполнять замену распылителей) вы можете почитать в дополнительном материале.

При износе седла клапана форсунки (не держит требуемого давление и происходит чрезмерный слив) ремонт бесполезен, обойдется больше половины стоимости новой (а это около 10 тыс. руб).

Иногда дизельный инжектор может давать небольшую или обильную течь горючего. И если во втором случае необходим лишь ремонт и полная замена форсунки, то в первом случае можно обойтись собственным силами. В частности, необходимо притереть иглу к седлу. Ведь основная причина подтекания — нарушение уплотнения на торце иглы (другое название — уплотняющий конус).

Замена одной иглы в форсунке без замены направляющей втулки не рекомендуется, поскольку они подгоняются друг под друга с высокой точностью.

Для удаления подтекания дизельной форсунки зачастую используют тонкую шлифовальную пасту ГОИ, которую разводят с керосином. Во время притирки необходимо следить за тем, чтобы паста не попала в зазор между иглой и втулкой. По окончании работ все элементы промывают в керосине или солярке без примесей. После этого нужно обдуть их сжатым воздухом из компрессора. После сборки вновь проверить на наличие течи.

Выводы

Частично вышедшие из строя форсунки являются не критичной, однако весьма неприятной поломкой. Ведь их неправильная работа ведет к значительной нагрузке на другие узлы силового агрегата. В целом же, машину при забитых или ненастроенных форсунках эксплуатировать можно, однако желательно как можно быстрее выполнить ремонт.

Это позволит сохранить в работоспособном состоянии двигатель автомобиля, что избавит вас от еще больших денежных расходов.

Так что при проявлении первых же симптомов нестабильной работы форсунок на вашем дизельном автомобиле рекомендуем хотя бы элементарным способом проверить работоспособность форсунки, которую как видите вполне под силу сделать каждому в домашних условиях.

Не нашли ответ на свой вопрос?

Все о ремонте топливных систем дизельных двигателей. Исследование ЗР

Одна из причин ускоренного износа компонентов форсунок и ТНВД — увлечение топливными присадками.Одна из причин ускоренного износа компонентов форсунок и ТНВД — увлечение топливными присадками.

С момента своего появления два десятка лет назад дизельная аппаратура Common Rail сменила уже несколько поколений. Ее современные компоненты — высокотехнологичные узлы, которые требуют особого подхода при ремонте. Поэтому крайне важно проводить их лечение в соответствующих условиях, а не на коленке. Производители позаботились о разработке технологий ремонта, поставке запчастей и даже о создании сетей специализированных СТО.

При схожих устройстве и принципе работы форсунки и ТНВД Common Rail разных производителей могут иметь довольно серьезные конструктивные особенности. Это обуславливает специфику их восстановления, хотя общий подход одинаковый. В качестве примера рассмотрим технологии ремонта форсунок и ТНВД фирмы Bosch — одного из самых крупных производителей компонентов топливной аппаратуры.

Цена ошибки

Приложение Bosch QualityScan для смартфона позволит после сканирования QR-кода на отремонтированном ТНВД или форсунке увидеть все подробности восстановления узла, включая перечень замененных деталей.

Приложение Bosch QualityScan для смартфона позволит после сканирования QR-кода на отремонтированном ТНВД или форсунке увидеть все подробности восстановления узла, включая перечень замененных деталей.

Прежде чем грешить на систему питания, необходимо провести полноценную диагностику двигателя. А у дизеля с этим всё не так просто (ЗР, № 9, 2017).

Некорректная работа форсунок или ТНВД может быть вызвана неисправностями других систем мотора. Их надо выявить до снятия топливных компонентов, иначе можно сильно осложнить себе жизнь.

Снятие форсунок на моторе с большим пробегом — целая история. Они часто закисают в своих колодцах. Даже профессионал рискует при извлечении форсунки незаметно деформировать ее корпус. А это поставит крест на ее корректной работе и возможности ремонта. Будет очень обидно (и накладно!), если по этой причине умрет исправный в остальном узел.

Снятие и установка ТНВД тоже требуют опыта, ведь нужно как минимум правильно выставить метки на механизме ГРМ. Кроме того, если отремонтировать неисправный топливный компонент, но не вычислить истинного виновника проблемы, беда повторится — а это новые траты на диагностику и ремонт.

Форс-мажор

Перед началом ремонта снятую форсунку обязательно ставят на стенд: проверяют ее герметичность и заданные параметры топливоподачи для основных режимов работы ­двигателя. У пьезофорсунок проверяют ­также сопротивление изоляции.

Сейчас ремонт возможен только для электромагнитных форсунок Bosch — большинства серий, за редким исключением (это, например, некоторые неразборные форсунки для коммерческого транспорта). Производитель разрабатывает технологии и оборудование для восстановления пьезофорсунок, но срок окончания этих работ пока неизвестен.

Форсунка Common Rail — очень специ­фический и технологичный компонент. Для ремонта требуется разношерстный фирменный специнструмент и оборудование, а также строгое соблюдение пошаговых измерений при сборке и моментов затяжки элементов. Вдобавок современная дизельная аппаратура проектируется с жесткими параметрами.

К примеру, в топливную магистраль после фильтра не должны попадать частицы размером более трех (!) микрон. То есть при ремонте форсунок необходимо создать практически стерильные условия.

Поэтому производители обязывают авторизованные СТО использовать помещения, подготовленные и оборудованные по особым требованиям (среди непременных условий — например, фильтрация воздуха и спецодежда для персонала).

Универсальный диагностический стенд Bosch EPS 708 для проверки насосов и форсунок Common Rail. Узлы прогоняют по основным «контрольным точкам», среди которых: режим полной нагрузки и холостого хода двигателя; предвпрыски и эмиссионные впрыски. Этот стенд также присваивает форсункам индивидуальный код коррекции топливоподачи.Универсальный диагностический стенд Bosch EPS 708 для проверки насосов и форсунок Common Rail. Узлы прогоняют по основным «контрольным точкам», среди которых: режим полной нагрузки и холостого хода двигателя; предвпрыски и эмиссионные впрыски.

Этот стенд также присваивает форсункам индивидуальный код коррекции топливоподачи.Технология ремонта форсунок Common Rail предъявляет повышенные требования к качеству проведения работ. В частности, по стандартам компании Bosch разброс в допусках обязательных пошаговых измерений должен быть не более одного микрона — требование жестче, чем при производстве новых инжекторов. Поэтому при ремонте комплекта форсунок с одного мотора с соблюдением технологии можно получить на выходе гораздо более близкие по допускам изделия, чем новые компоненты из магазина.

Технология ремонта форсунок Common Rail предъявляет повышенные требования к качеству проведения работ. В частности, по стандартам компании Bosch разброс в допусках обязательных пошаговых измерений должен быть не более одного микрона — требование жестче, чем при производстве новых инжекторов. Поэтому при ремонте комплекта форсунок с одного мотора с соблюдением технологии можно получить на выходе гораздо более близкие по допускам изделия, чем новые компоненты из магазина.

Для электромагнитных инжекторов доступен весь спектр запчастей, их можно заменить по отдельности или в составе определенных пар.

Не поставляют только корпус: он слишком дорогой — такой ремонт форсунки экономически нецелесообразен. В случае деформации корпуса восстановить его невозможно.

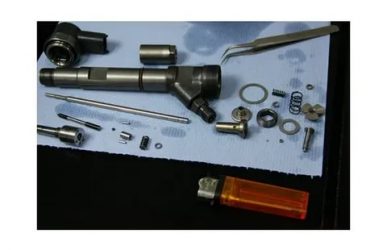

Даже при грамотном извлечении из двигателя и при разборке/сборке форсунка деформируется (в допустимых пределах). По этой причине Bosch формально заявляет о возможности только одного ремонта форсунки. Однако практика показывает, что при соблюдении технологии корпус выдерживает до трех вмешательств.

Наибольшему износу в форсунке подвержена механическая часть, электрическая страдает крайне редко. Самая частая причина ремонта — размытие седла шарикового клапана. Это происходит из-за гигантской разницы давлений топлива в этой зоне — неизбежно идет кавитационный износ, который усугубляется попаданием воды и абразивных частиц в дизтопливо.

Чуть меньше страдает пара игла/распылитель. Ее износ идет по похожему сценарию. Результат — увеличение размеров каналов в распылителе и затирание иглы, из-за которого она начинает перемещаться недостаточно плавно и даже подклинивать. А носик распылителя, который находится непосредственно в камере сгорания, может пострадать из-за аномальных рабочих процессов в цилиндре, например из-за локального повышения температуры.

При ремонте используют пакет обязательно заменяемых запчастей и пакет рекомендованных к замене. Первая группа — одноразовые элементы. Это, например, гайки электромагнита и распылителя, уплотнительные кольца высокого давления. По умолчанию меняют также шарик клапана. Он подвержен значительному износу, причем не всегда очевидному, - разумно обновить этот нагруженный элемент.

В пакет элементов, чье обновление желательно, входит так называемая клапанная группа (клапан со штоком) и пара распылитель/игла. Эти компоненты идут с завода только в сборе, так как их прецизионно подбирают друг к другу для получения точных зазоров. При полной разборке форсунки не менять эти элементы неразумно. Они также страдают от естественного износа. Итоговая цена при таком подходе значительно повысится, но зато это убережет от повторного разбора форсунки в ближайшей перспективе для замены этих компонентов и более значительных затрат.

Сейчас Bosch внедряет новый подход к ремонту, который подразумевает частичное объединение обоих пакетов запчастей. Таким образом, перечень обязательно заменяемых запчастей расширится, что положительно отразится на ресурсе форсунок. Причем цена потолстевшего пакета почти не увеличится, так как каждый компонент в составе пакета обойдется клиенту дешевле. Стоимость работ остается прежней. Такие ремкомплекты уже доступны для многих моделей форсунок, а для других — находятся в процессе подготовки.

После ремонта форсунки снова проверяют на стенде, на сей раз — по расширенному тест-плану. После удачного прохождения им присваивают коды коррекции, которые надо внести в контроллер двигателя, чтобы обеспечить равномерную цикловую подачу топлива по цилиндрам.

Под давлением обстоятельств

На первый взгляд, современный дизельный ТНВД страшен и сложен. Однако по сравнению с форсункой он куда проще — как конструктивно, так и в ремонте. Его можно разобрать и собрать без применения множества спецприспособлений. Однако требование чистоты в ремзоне никто не отменял, хотя для работ с ТНВД уже не нужно стерильное помещение, какое требуется для форсунок.

Входную диагностику ТНВД проводят на стенде: проверяют производительность насоса и работу его дозирующего блока в различных режимах.

Пул доступных ремонтных запчастей зависит от конструкции ТНВД. Сейчас в нашей стране на легковых автомобилях используются в основном насосы Bosch последних двух поколений: CP3 и CP4.

ТНВД СР3 — последний обладатель жесткого и прочного корпуса в линейке насосов Bosch. У топливных насосов серии CP4 всю нагрузку берут на себя усиленные плунжерные блоки, а корпус выполнен из силумина, он облегченный. Надежность не пострадала, а ремонтопригодность повысилась, потому что блоки можно менять по отдельности.ТНВД СР3 — последний обладатель жесткого и прочного корпуса в линейке насосов Bosch. У топливных насосов серии CP4 всю нагрузку берут на себя усиленные плунжерные блоки, а корпус выполнен из силумина, он облегченный.

Надежность не пострадала, а ремонтопригодность повысилась, потому что блоки можно менять по отдельности.

Насос СР3 появился в начале 2000‑х годов. Его главная конструктивная особенность — невозможность отдельной замены плунжерных пар, поскольку их гильзы вышлифованы непосредственно в корпусе насоса. При повреждении плунжера и зéркала его цилиндра ремонт экономически нецелесо­образен — нужно менять корпус в сборе, а его не поставляют в запчасти. Одна из причин — высокая цена.

Зато все остальные компоненты СР3 есть в свободном доступе (по отдельности): вал, подшипники, уплотнения, встроенный подкачивающий насос и дозирующий блок. И заменить их довольно просто.

Насос последнего поколения СР4 появился в 2010 году. Любой его элемент можно обновить. В корпус встроены блоки с плунжерами, заменить которые несложно. Но рядовой потребитель может свободно купить для этого насоса только дозирующий блок, остальные компоненты поставляются исключительно в авторизованные техцентры «Бош Дизель Сервис». Причем они привязаны к базам данных и технической информации по ремонту.

У CP3 и CP4 нет откровенно слабых мест — при правильной эксплуатации все детали изнашиваются более-менее равномерно. Поэтому список ремонтных операций и запчастей для замены составляется индивидуально в каждом конкретном ­случае — по результатам дефектовки. Помимо одноразовых элементов (например, уплотнителей) желательно по умолчанию обновлять подшипники с обоймами и их упорные кольца.

При обслуживании современной топливной аппаратуры крайне важно выполнять ее прокачку после разгерметизации (например, после замены топливного фильтра). ТНВД СР4 — один из примеров узла, который может не простить пренебрежения этим правилом. При попадании воздуха в насос, особенно под нагрузкой и при довольно высоких оборотах двигателя, кулачок может развернуться поперек плунжера. Это случается и при попытке выгнать воздух из системы с помощью длительной работы стартера.

При развороте кулачка начинается быстрый и необратимый износ плунжерной пары с активным образованием металлической стружки, которая расходится по всей топливной системе. Дело уже не ограничится заменой только насоса, в этом случае неминуем более масштабный ремонт.При обслуживании современной топливной аппаратуры крайне важно выполнять ее прокачку после разгерметизации (например, после замены топливного фильтра). ТНВД СР4 — один из примеров узла, который может не простить пренебрежения этим правилом.

При попадании воздуха в насос, особенно под нагрузкой и при довольно высоких оборотах двигателя, кулачок может развернуться поперек плунжера. Это случается и при попытке выгнать воздух из системы с помощью длительной работы стартера. При развороте кулачка начинается быстрый и необратимый износ плунжерной пары с активным образованием металлической стружки, которая расходится по всей топливной системе. Дело уже не ограничится заменой только насоса, в этом случае неминуем более масштабный ремонт.

У ТНВД первым сдается в основном навесное оборудование, в частности дозирующий блок.

Заменить его можно в обычном сервисе при условии соблюдения хотя бы элементарной чистоты. Ведь грязь, попавшая внутрь клапана при снятии старого блока и установке нового, может мгновенно прикончить недешевый узел.

Увы, рядовые ремонтники нередко не соблюдают требуемый момент затяжки встроенного в ТНВД подкачивающего насоса. В результате он может перекоситься, и тогда его шестерня начнет контактировать со стенкой корпуса, - а металлическую стружку, которая в этом случае непременно образуется, разнесет по всей топливной системе…

После ремонта ТНВД опять ставят на стенд, чтобы провести выходной контроль по полному тест-плану.

Разовая оплата

Услуги «Бош Дизель Сервисов» недешевы. Ремонт одной форсунки обойдется примерно в 8000–15 000 рублей, а ТНВД — от 7000 рублей.

В идеале следует отдавать предпочтение СТО, куда можно пригнать автомобиль для полноценной диагностики. Это некая подстраховка, поскольку одна станция будет делать все работы под ключ, а при ремонте дизельного мотора это очень важно. Попытки сэкономить часто заканчиваются потерей времени и больших денег. Причиной может стать некачественная диагностика или ремонт, а также грубые ошибки при демонтаже и установке компонентов на автомобиль.

Если в вашем регионе есть «Бош Сервисы», занимающиеся исключительно ремонтом предварительно демонтированной с автомобиля дизельной аппаратуры, лучше пойти другим путем и поручить диагностику, а также снятие и установку элементов клубному техцентру, обслуживающему автомобили конкретной (вашей) марки. В этом случае вы сведете риски к минимуму.

Одно из достоинств авторизованных сервисов — постоянный контроль фирмы-изготовителя. Нарушители правил игры очень быстро теряют свою лицензию.

Благодарим компанию Bosch за помощь в подготовке материала.

Bosch

Ремонт форсунок Common Rail: диагностика и устранение неполадок

20.08.2019

Вопросы, рассмотренные в материале:

• Насколько ремонтопригодны форсунки системы Common Rail
• Какие неисправности форсунок Common Rail подлежат ремонту
• В каком случае форсунки Common Rail ремонтировать нет смысла

Дизельные двигатели совершенствуются и усложняются, однако используемая при их производстве система Common Rail технически более проста по сравнению, например, с ранее применяемыми системами с механическим ТНВД. На сегодняшний день система Common Rail занимает главенствующие позиции на рынке, вытеснив с него конкурентов с насос-форсунками. В этой статье поговорим о том, возможно ли выполнить ремонт форсунок Common Rail и насколько этот процесс сложный.

Преимущества и недостатки форсунок систем Common Rail

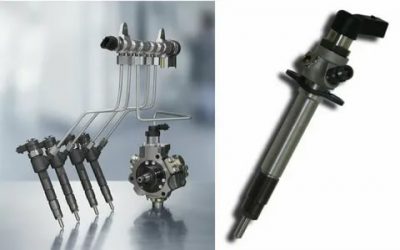

Система функционирует за счет общего аккумулятора, иначе называемого топливной рампой, передающего горючее форсункам. В переводе с английского «Common Rail» означает «общая рампа». Разработкой всех элементов системы впрыска занимались специалисты концерна Bosch, снискавшие доверие благодаря дотошному подходу к своим разработкам.

Благодаря системе Common Rail:

• минимизируется расход топлива;
• снижается уровень шума работающего двигателя;
• сокращается токсичность выхлопов.

Система Common Rail обладает неоспоримым преимуществом – широким диапазоном регулировки топливного давления и момента начала впрыска. Подобные характеристики были достигнуты за счет того, что процессы нагнетания давления в топливной системе и впрыск были разделены.

Что касается конструктивных особенностей, система представлена следующими элементами:

• комплексом датчиков;
• электронным блоком управления;
• электронасосом;
• ТНВД;
• фильтрующим элементом;
• форсунками;
• топливной рампой, являющейся основой всей системы.

Разница с традиционными системами подачи топлива в цилиндры двигателя заключается в использовании топливного насоса высокого давления, имеющего всего один канал. Благодаря бесперебойной подаче дизельного топлива двигатель работает более эффективно.

Система Common Rail обладает следующими преимуществами:

• поддержанием стабильно высокого давления, независящего от скорости вращения коленвала – это обеспечивает стабильность работы двигателя как на холостом ходу, так и при высоких оборотах;
• максимально точным дозированием объемов топлива, поступающих в двигатель, что достигается за счет электронного блока управления – благодаря такому принципу работы каждая порция горючего сгорает полностью;
• простотой конструкции и легкостью ремонта, поскольку проблем с приобретением необходимых запчастей для системы Common Rail не возникает.

Впрочем, система обладает и определенными недостатками:

• необходимостью использования сложных по конструкции форсунок, а также их достаточно частой заменой;
• при разгерметизации даже одного элемента топливной системы происходит полное прекращение подачи топлива в ГБЦ;
• необходимостью использования только качественного дизельного топлива, в противном случае система в скором времени выйдет из строя.

Ремонтопригодность форсунок Common Rail разных систем

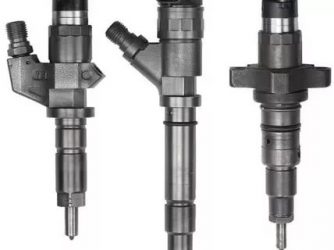

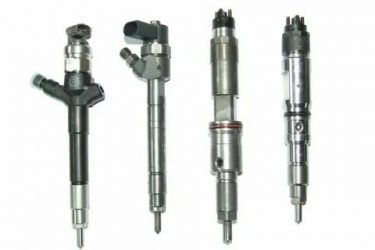

Легковые автомобили оснащаются несколькими разновидностями форсунок Common Rail. Четыре компании-изготовителя (Bosch, Continental, Delphi, Denso) занимаются производством двух типов систем – электромагнитных и пьезоэлектрических. Компании Bosch, Delphi и Denso давно известны в качестве производителей электронных систем для автомобилей.

Концерн Bosch занимается созданием систем впрыска с начала прошлого столетия. Технология впрыска, разработанная компанией Lucas, была выкуплена у нее фирмой Delphi. Своим опытом в данном вопросе японский Denso обязан Bosch и Magnetti Mareli, с которыми он совместно работал. Конкуренцию немецкой компании Bosch составил Continental, купивший Siemens и VDO. На выпускаемые Continental форсунки на протяжении последнего года наносится логотип компании, ранее они обозначались логотипом Siemens.

Лидирующие позиции на рынке занимает концерн Bosch, производящий как электромагнитные, так и пьезоэлектрические форсунки. Компании Delphi и Denso также занимаются выпуском обоих видов форсунок, но масштаб производства у них значительно меньше. С конвейеров Continental (Siemens) сходят исключительно пьезоэлектрические элементы.

Каждая компания расхваливает свою продукцию, заявляя о том, что именно она является лучшей, однако многие системы Common Rail обладают рядом недостатков. Наиболее простыми с конструктивной точки зрения являются форсунки Common Rail, выпускаемые компанией Bosch. Их ремонт также не представляет никаких сложностей.

Форсунки, выпускаемые Delphi, обладают более сложной системой управления. Однако они сильнее зависят от качества топлива и не могут похвастаться долговечностью. Наиболее надежные электромагнитные элементы производит компания Denso, однако запчасти для ремонта форсунок Common Rail этой фирмы не всегда просто достать. Наибольшей сбалансированностью обладают пьезоэлектрические форсунки, выпускаемые Bosch и Continental, а также частично Denso. Эти изделия схожи как в части конструктивных решений, так и по надежности. Пьезопродукция Delphi столь высокой надежностью не отличается.

Выпускаемые компанией Bosch форсунки с классическим впрыском наиболее просты в ремонте. Любой специализированный сервисный центр в состоянии выполнить ремонт дизельных форсунок Common Rail, главное, чтобы попался опытный мастер.

Ремонт электромагнитных форсунок Delphi возможен, однако в этом случае потребуется заменить наконечник и перекодировать форсунки по окончании восстановительных работ. Стоить такой ремонт будет дороже, однако если кодировку не выполнить, возможны перебои в работе двигателя. Наиболее долговечными являются электромагнитные изделия, производимые компанией Denso, однако отсутствие запчастей делает их ремонт практически невозможным.

Ремонт пьезофорсунок Common Rail, выпускаемых компаниями Delphi и Bosch, невозможен. Continental (Siemens) начал выпускать изменяющие размер наконечники впрыска, благодаря чему эти форсунки теперь подлежат ремонту. Впрочем, это относится не ко всем авто, а лишь к ряду моделей, укомплектованных двигателями PSA 2.0 HDI 16V (например, дизельные Ford Mondeo IV, Focus, Galaxy, S-Max и Volvo S40, S60).

«Не работают дворники: причина неисправности и их устранение» Подробнее

Простая диагностика и ремонт форсунок Common Rail

Ремонт топливных форсунок Common Rail может потребоваться в случаях:

• естественного износа механизма (их ресурс рассчитан примерно на 150 тыс. километров пробега);
• использования дизельного топлива низкого качества.

О возникновении неполадок и необходимости выполнения ремонта систем форсунок Common Rail можно судить по следующим признакам:

• трудностям при запуске двигателя;
• сильным шумам и вибрации работающего двигателя;
• резкому ухудшению динамических характеристик авто;
• повышенному расходу топлива;
• плотному черному дыму, выходящему из глушителя;
• хлопкам, раздающимся в трубах глушителя.

1. Если форсунка стучит.

Заметив стук форсунки, не стоит впадать в панику. Чаще всего причиной стука являются излишние усилия мастера, перекрутившего соединение. Это приводит к деформации уплотнительной резинки, частично вылезающей из-под форсунки. Сама она при этом начинает раскачиваться в гнезде во время езды и, ударяясь о корпус двигателя, издавать стучащие звуки.

Ремонт форсунок ТНВД Common Rail в данном случае будет простым. Однако прежде чем приступать к устранению шума, необходимо выяснить, какая из форсунок является его причиной. Для этого:

• заведите двигатель;
• откройте капот;
• поочередно отсоединяйте провода от контактов форсунок;
• прекращение стука после отключения контакта укажет на то, что именно данная форсунка и является причиной шума;
• заглушите двигатель, выкрутите форсунку из гнезда;
• заменив прокладку, вставьте форсунку обратно.

2. Если не поступает топливо.

Проверка и ремонт форсунок Common Rail требуется также в случае непоступления топлива. Впрочем, данная неисправность вызвана не самой форсункой, а повреждением других элементов топливной системы:

• засором шлангов подачи топлива;
• утечкой горючего;
• поломкой насоса;
• засором фильтра.

Столкнувшись с непоступлением топлива на форсунку, проверьте все элементы системы. Иногда причиной неисправности является отхождение контактов от разъемов питания. Справиться с ситуацией в этом случае можно, просто присоединив провода к форсункам.

3. Если форсунка на дизеле течет.

Еще одной неисправностью, требующей выполнения ремонта ремонт форсунок Common Rail своими руками, является подтекание из-под них топлива. Эта неисправность не сможет остаться незамеченной, поскольку в нормальном состоянии двигатель является сухим.

Причин протечек может быть много, чаще всего они возникают из-за плохой затяжки или повреждения прокладки. Ремонт системы будет следующим:

• форсунка выкручивается из гнезда;
• чистой безворсовой тканью протирается само изделие, а также место, где оно вкручивается в ГБЦ;
• форсунка и место вкручивания натирается мелом – при потемнении мела необходимо выполнить дополнительную очистку, например, при помощи ацетона;
• после замены резинового кольца деталь вставляется в гнездо;
• при заведенном двигателе необходимо проверить, перестало ли подтекать топливо из-под форсунки;
• при продолжающемся подтекании требуется замена медного кольца;
• форсунка вкручивается до упора, однако чрезмерно применять силу не следует, иначе возможно повреждение медного уплотнителя.

«Как выбрать дворники: разбираемся в конструкции и материалах» Подробнее

Целесообразность ремонта форсунок Common Rail Bosch, Denso, Делфи

В ряде случаев ремонта форсунок Common Rail нецелесообразен, правильным решением станет покупка новой детали. Выбор оптимального варианта зависит от марки форсунки.

1. Bosch Common Rail.

   Ремонт форсунок Common Rail, выпускаемых компаний Bosch, сложностей не представляет. Если двигатель укомплектован форсунками этого производителя, то имеет смысл отремонтировать их, не покупая новые.

   Чаще всего в форсунках Bosch выходят из строя мультипликатор и распылитель, именно они и нуждаются в замене.

   Мультипликатор представляет собой клапан, состоящий из седла и штока. Чаще всего он выходит из строя из-за упирающегося в шток седла, которое разбивается при эксплуатации. Проблем с заменой седла не возникает, необходимо отогнуть фиксирующие элементы и заменить старый элемент новым. Изношенный шток замене не подлежит, в таком случае требуется покупка нового мультипликатора.

   Износ и поломки распылителя более редки, на эту деталь распространяется заводская гарантия. Ресурс распылителя рассчитан примерно на 100 тыс. км пробега. Впрочем, если заправлять автомобиль некачественным дизельным топливом, то можно столкнуться с выходом распылителя из строя через каких-то 20–30 тыс. км пробега. Ремонт детали заключается в прочистке ее при помощи ультразвука. При отсутствии ультразвукового излучателя подойдет обычный баллон со сжатым воздухом.

2. Delphi Common Rail.

   В форсунках Common Rail этого производителя возможен ремонт двух элементов – клапанного механизма и самого распылителя. Проблем с разборкой и чисткой не возникает.

   Устройство клапанного механизма форсунок Delphi иное – подача топлива регулируется опускающейся и поднимающейся вертушкой. Основные неисправности заключаются в износе напыления последней, а также в разбитом в процессе эксплуатации посадочном месте. Хотя заменить одну вертушку возможно, проще поменять клапан целиком.

   Для чистки распылителя также рекомендуют использовать ультразвук. Если очистка не увенчалась успехом, стоит купить новый распылитель. Снять и надеть его на форсунку более чем просто.

3. Denso Common Rail.

   Ресурс форсунок Denso составляет около 150 тыс. км пробега. К тому же их стоимость ниже по сравнению с продукцией европейских компаний. В то же время ремонт форсунок Common Rail практически невозможен, поскольку компания Denso не занимается продажей запчастей к своим изделиям. Соответственно, при выходе из строя необходимо покупать новые.

   Иногда автовладельцы прибегают к такому варианту, как сборка одной форсунки из нескольких б/у, однако сделать это под силу далеко не каждому, так как изначально производитель не предполагал проведение ремонтных работ в отношении своих изделий.

   Улучшить работу форсунок можно, прибегнув к ультразвуковой чистке. После этого рабочие свойства элемента будут временно восстановлены. Достоинствами этих изделий являются качество и продуктивность, а недостаток заключается в том, что их ремонт и восстановление невозможны.

4. Piezo Bosch, Piezo Siemens.

   Компании Bosch и Siemens занимаются выпуском пьезоэлектрических форсунок нового поколения, в которых электромагнитный клапан заменен пьезокристаллом. Стоимость такой форсунки варьируется от 16 до 40 тыс. рублей за один элемент, при этом впрыск топлива в главный блок цилиндра будет точно дозированным.

   Поломка пьезоэлектрической форсунки возможна из-за выхода из строя гидроаккумулятора либо из-за западания клапанного механизма. Ремонт форсунок Common Rail потребует приобретения запчастей, стоимость которых будет практически равна стоимости новой детали, к тому же сами запчасти можно приобрести только на заказ.

   Поскольку стоимость ремонта пьезоэлектрических форсунок Common Rail практически равна стоимости покупки новых, более целесообразным вариантом станет как раз заказ новых деталей.
