Как заправить кондиционер в машине своими руками?

Как заправить кондиционер в машине своими руками

Некорректно работающий кондиционер в машине может доставить немало неприятностей в жаркие летние дни. Поэтому его, как и любую другую важную часть авто, необходимо поддерживать в рабочем состоянии, в том числе и следить за количеством в нём хладагента. Многие автомобилисты доверяют эту процедуру сервисам, но заправить автокондиционер можно и самостоятельно.

Как понять, что кондиционер пора заправить

Другое название конденсатора — радиатор, и эту деталь автомобиля периодически чистят от пыли и загрязнений, что помогает избежать коррозии

Даже в исправном состоянии система кондиционирования автомобиля постепенно теряет хладагент (фреон). Согласно нормативам, потеря 15% фреона за один год считается нормальным показателем. По техническим условиям утечка 50% хладагента и более приводит к тому, что автомобильный кондиционер уже не в состоянии работать эффективно. Поэтому даже исправно работающую систему необходимо заправлять хладагентом каждые 3 года.

Однако в старых автомобилях ситуация выглядит иначе. Потеря фреона может происходить намного быстрее и в больших объёмах. Поэтому на таких машинах автокондиционер нуждается в заправке гораздо чаще.

Почувствовать то, что кондиционер нужно перезаправлять, достаточно просто. Если он перестал справляться с высокой температурой в салоне летними днями, нужно ехать в сервис или менять в нём хладагент самостоятельно.

Заправлять кондиционер также придётся, если произошла разгерметизация системы кондиционирования из-за поломки. В этом случае перед заправкой необходимо устранить причину утечки, которая обычно кроется в механических повреждениях трубок либо в коррозии конденсатора кондиционера. В первом случае нужно заделать места утечек герметиком, во втором, вероятнее всего, придётся заменить сам конденсатор.

Необходимые материалы и оборудование

Сейчас все автокондиционеры заправляются тетрафторэтаном (маркировка — R-134a), однако по старинке автолюбители по-прежнему именуют этот хладагент фреоном, так как системы охлажденияавтомобилей, выпускавшихся до начала-середины 90-х годов, заправлялись фреоном CFC-12.

Смешивать различные виды не допускается, точное наименование хладагента можно узнать по наклейке на внутренней стороне крышки капота.

Флакон фреона весом в полкилограмма обойдётся в сумму около 1 000 рублей, большие по размерам ёмкости — в несколько тысяч рублей.

Для кондиционеров малолитражных легковых автомобилей хватает и флакона в 500 граммов, а для более крупных и мощных авто можно обойтись двумя флаконами

Для заправки автомобиля понадобится одно из следующих устройств:

• автоматическая станция (стоит десятки тысяч рублей);
• одно- или многоразовый набор оборудования.

Естественно, что о покупке автоматической станции при самостоятельной заправке речь идти не может — она обойдётся слишком дорого. А вот с наборами стоит разобраться внимательнее. Полноценный состоит из:

• манометрического коллектора;
• весов;
• баллона, заправленного фреоном;
• вакуумного насоса.

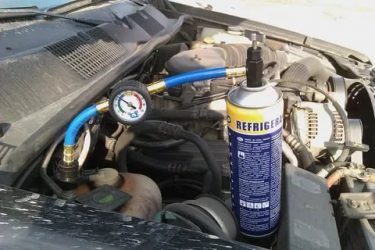

Одноразовый набор стоит совсем недорого и включает флакон, шланг и манометр. Также в обоих случаях понадобятся переходники и штуцеры.

Одноразовый набор дешевле, но менее надёжен, многоразовый — наоборот

Выбор из этих двух вариантов — решение автовладельца.

Пошаговая инструкция по заправке

Вне зависимости от марки и модели автомобиля, общая часть правильной инструкции по заправке автокондиционера одноразовым набором выглядит следующим образом.

1. Необходимо снять защитный колпачок с порта магистрали низкого давления. В случае наличия во входе мусора — тщательно очищаем его и колпачок. В систему не должно попасть ни единого кусочка грязи или мусора, иначе компрессор может выйти из строя.
2. Ставим автомобиль на нейтральную передачу и ручной тормоз. После этого заводим движок и держим обороты на отметке 1500 об/мин. В этот момент нужен помощник, удерживающий их на заданной величине с помощью педали газа. В качестве альтернативы можно что-нибудь подложить под акселератор.
3. Включаем рециркуляцию воздуха в салоне на максимум.

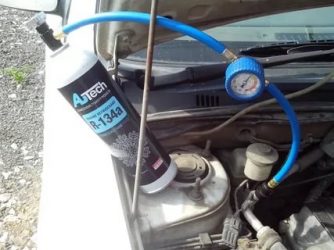

4. Нужно надеть шланг на заправочный штуцер и подсоединить его к отверстию магистрали низкого давления.
5. Поворачиваем кран магистрали низкого давления, предварительно перевернув флакон с хладагентом вверх дном. Далее, не спеша, поворачиваем вентиль.

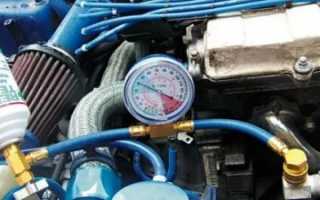

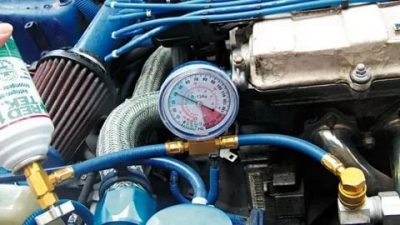

6. В процессе заправки кондиционера поддерживаем давление с помощью манометра. Оно не должно превышать 285 Килопаскалей (кПа), лучше всего держать его на отметке в 275 Килопаскалей.
7. Как только температура выходящего из дефлектора воздуха достигнет 6–8 °C, а штуцер рядом с портом низкого давления покроется льдом, можно считать заправку оконченной.

: заправка автокондиционера своими руками

Однако упрощённая схема далеко не всегда даёт нужный результат. Поэтому автомобилисты вправе воспользоваться сложным способом и расширенным набором оборудования. В таком случае схема заправки несколько видоизменяется. Сначала проводится диагностика системы с помощью тестера, но определить недостаток фреона можно и «на ощупь».

Если при включенном кондиционировании трубка магистрали низкого давления остаётся теплой, фреона в системе недостаточно

Убедившись в необходимости заправки, нужно действовать следующим образом.

1. Сначала удаляется весь хладагент из системы кондиционирования.
2. Затем с помощью вакуумного насоса выкачиваются воздух и жидкость. Вакуумирование проводится в течение получаса.
3. Далее с помощью весов или мерной колбы измеряется количество заправляемого фреона.

Дальнейшая заправка выглядит так же, как и в первом случае, лишь давление поступающего газа контролируется с помощью манометрического коллектора, а не обычного манометра.

Как проверить качество работы

Недостаточная заправка кондиционера может приводить к выходу из строя компрессора, да и охлаждаться салон будет недостаточно. Избыток фреона приведёт к автоматическому срабатыванию системы отключения и, следовательно, также к отсутствию охлаждения салона. Так что заправлять кондиционер нужно исключительно согласно расчётам.

Определить точное количество хладагента для конкретного кондиционера можно в инструкции к авто или в таблицах, публикуемых в интернете

После заправки необходимо проверить качество сделанной работы. Этот процесс нельзя назвать долгим: кондиционер авто переводится в активный режим, и если в салон сразу же пойдёт холодный воздух, то система кондиционирования заправлена верно. Выявить ошибки в заправке также помогут:

• посторонние запахи из дефлекторов (возможно, придётся сменить салонный фильтр);
• течи фреона из трубок кондиционера (обнаруживаются с помощью течеискателя или визуально);
• посторонние шумы (при их наличии вероятна коррозия компрессора или конденсатора).

В случае утечки фреона необходимо прибегнуть к помощи ремонтника

Как часто заправлять кондиционер в машине

Как уже упоминалось, заправлять кондиционер нужно не реже одного раза в три года. Но такой регламент действителен лишь для новых автомобилей. Если машине больше 6 лет, то проверка и заправка автокондиционера должна осуществляться ежегодно, а в случае, когда утечки системы кондиционирования не устранены, и того чаще.

Самостоятельно заправить кондиционер достаточно просто. Элементарный набор для этой работы стоит около 1 тысячи рублей — по сути, это немногим меньше цены одной заправки в сервисе. Поэтому далеко не всегда автомобилисты желают или умеют осуществлять такую процедуру. Однако для тех, кто привык полностью контролировать своего «железного коня» и ремонтировать его самостоятельно, собственноручная заправка выглядит достойной альтернативой поездке на станцию техобслуживания.

• Exudha
• Распечатать

Все про заправку кондиционера в автомобиле своими руками

Многие автовладельцы интересуются, когда нужно заправлять кондиционер в машине? Ответ на этот вопрос довольно прост.Если в охлаждающем контуре автомобиля осталось мало фреона — пора выполнить заправку автомобильного кондиционера. Чтобы сэкономить лишние деньги, вы можете сделать это самостоятельно.

Но как именно проводится заправка кондиционера своими руками? Какие инструменты для этого понадобятся? И о каких правилах нужно помнить? Ниже эти вопросы будут рассмотрены.

Устройство и принцип работы кондиционера

Система кондиционирования в автомобиле состоит из трех частей — из компрессора, конденсатора и испарителя (эти части соединяются друг с другом с помощью труб).

Рассмотрим принцип работы системы кондиционирования.

Внутри установки находится охлаждающий фреон в виде газа. Во время работы компрессор сжимает газ, что приводит к повышению температуры фреоновой смеси. Потом газ попадает в конденсатор, где он остывает и преобразуется в жидкость. Холодный фреон проходит по трубам и попадает в испаритель, где испаряется — при этом фреон поглощает окружающее его тепло. Это приводит к уменьшению температуры в авто и преобразованию охлаждающего агента в газ. В конце цикла фреон вновь поступает на конденсатор и процесс повторяется.

Когда заправлять автокондиционер

Каждый год по естественным причинам количество фреона в охлаждающей системе уменьшается на 10-20%, поэтому периодически необходимо выполнять заправку кондиционера. Обратите внимание, что мощность прибора значительно падает уже в случае, когда потери фреона составили 50 и более процентов.

Рекомендуется заправлять кондиционер в машине как минимум каждые 3 года!

Дозаправка автомобильного кондиционера своими руками требуется в следующих случаях:

• Нарушение герметичности труб;
• Механические повреждения труб;
• Покрытие ржавчиной конденсатора.

Оборудование и инструменты для заправки

Для заправки автокондиционера своими руками вам потребуются: станция дли измерения давления, переходник с краном, два шланга и баллон с фреоном.

Из этих компонентов нужно собрать прибор для заправки системы кондиционирования.

Порядок действий должен быть таким:

1. Возьмите фреоновый баллон и прикрутите к нему переходник с краном (на верхушке баллона должна быть резьба);
2. Подсоедините к переходнику шланг;
3. Прикрепите шланг к станции для измерения давления;
4. К станции для контроля давления с другой стороны присоедините еще один шланг с переходником;
5. Заправочный прибор готов. Обратите внимание, что в некоторых магазинах продаются уже собранные приборы.

Также в ряде случаев вам могут понадобиться дополнительные приборы — если вы будете делать вакуумирование, то вам понадобится вакуумный насос, если вы будете проверять целостность труб давлением, то в таком случае вам придется купить баллон с безопасным газом и так далее.

Выбор фреона

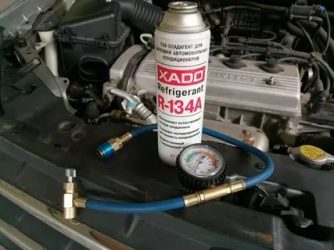

Для заправки кондиционера используйте охлаждающую смесь R134a.

Более старые установки работали на фреоне R12, однако в девяностые годы произошел запрет этой смеси из-за ее негативного влияния на окружающую среду, а после запрета в кондиционерах стала применяться смесь R134a. Для заправки автокондиционера требуется порядка 700 -1000 г смеси.

Подготовка к заправке

В первую очередь перед дозаправкой кондиционера в машине своими руками необходимо найти и устранить утечки, а также выполнить вакуумирование.

Если утечки небольшие — устранить их можно самостоятельно, при больших повреждениях рекомендуем обратиться в автосервис.

Поиск и устранение утечки

Если фреон в кондиционере закончился из-за повреждения труб, то в таком случае нужно найти и устранить утечку. Для поиска утечки рекомендуется применять специальный инструмент, который называют течеискателем. Если такого прибора нет, то найти место утечки можно следующим образом:

1. Сделайте жидкую смесь на основе масла и фреона;
2. Добавьте в смесь специальный ультрафиолетовый краситель;
3. Произведите заправку и включите кондиционер;
4. Через 5-10 минут возьмите ультрафиолетовую лампу и осветите ею кондиционер — поврежденные участки должны окраситься в зеленовато-желтый цвет.

Для устранения утечки:

1. Возьмите металлическую трубу и закройте ею место утечки;
2. Поставьте на трубу по 1 хомуту с двух сторон;
3. Обезжирьте место крепления хомутов (например, с помощью спирта);
4. Скрепите часты муфты с помощью изоленты.
5. Нанесите на муфту клей, разместите муфту на трубе и стяните хомуты.

Проверка давлением

После устранения утечек необходимо проверить целостность системы. Для этого следует самостоятельно заправить кондиционер каким-либо безопасным газом (например, азотом).

После заправки нужно обязательно измерить давление — если через 30 минут давление не изменилось, то это значит, что система полностью герметична. В противном случае следует устранить оставшиеся утечки и повторить процедуру проверки.

Вакуумирование кондиционера

Теперь необходимо выполнить вакуумирование устройства, чтобы удалить из системы воздух и капельки влаги. Для вакуумирования понадобится специальный вакуумный насос, а сама процедура выглядит следующим образом:

1. Включите отопительную систему и прогрейте авто (если это не сделать, то в таком случае много влаги останется в испарителе);
2. Возьмите вакуумный насос и подключите его к автокондиционеру — для этого трубу насоса присоедините к патрубку;
3. Включите насос на 10-15 минут. После этого перекройте вентиль и отключите насос. Повторите процедуру 2-3 раза;
4. В конце отключите насос и подождите 2-3 часа, чтобы нормализовалась температура и давление. После этого можно приступать непосредственно к заправке.

Этапы заправки кондиционера

Давайте теперь узнаем, как выполнить заправку.

Обратите внимание, что кондиционеры по своему строению крайне слабо отличаются друг от друга, поэтому данная схема подойдет для всех моделей:

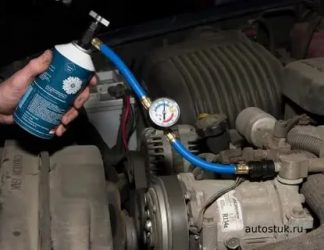

1. Найдите магистраль низкого давления (она имеет вид небольшой широкой трубы, под которой расположена более узкая труба) и откройте защитный колпачок.
2. Наденьте на патрубок шланг от собранного заправочного устройства.
3. Запустите двигатель (скорость должна быть порядка 1 300-1 700 оборотов в минуту). Обратите внимание, что двигатель должен быть включенным во время всей процедуры заправки, поэтому под педаль газа рекомендуется подложить какой-нибудь твердый предмет.
4. Запустите воздушную рециркуляцию.
5. Переверните баллон с фреоном вверх дном. После этого постепенно открывайте краник магистрали и фреоновый вентиль (делать это нужно одновременно). Начнется закачка фреона.
6. Следите за показанием манометра. Уровень давления в системе должен составлять не более 275 кПа (в противном случае вы можете повредить компрессор).
7. Когда шланг возле патрубка станет очень холодным, а в салоне появится холодный воздух (порядка 6-10 градусов), то нужно постепенно выключить двигатель и снять заправочное устройство. Процедура заправки завершена.

Уход за кондиционером

Теперь вы знаете о том, как заправить кондиционер в машине своими руками. В заключение давайте поговорим о правилах ухода:

• Хотя бы раз в 3 месяца мойте радиатор, поскольку на нем постоянно оседает грязь и пыль, что заметно снижает эффективность работы устройства.
• Зимой нужно прогревать кондиционер хотя бы 1 раз в месяц. Для прогрева нужно загнать машину в теплое место и включить охлаждающий прибор на 15-30 минут.

В случае появления утечек обратитесь в сервисный центр для ремонта либо почините трубы самостоятельно.

Как выполнить заправку кондиционера в машине самостоятельно смотрите в видеоролике.

Заправка автомобильного кондиционера своими руками

Система охлаждения воздуха в салоне стала привычным атрибутом многих современных автомобилей. Но с годами эффективность климатической установки снижается – из-за вибраций сквозь резьбовые соединения постепенно улетучивается рабочее вещество – фреон. Хозяин машины начинает задумываться, где заправить кондиционерхладагентом и сколько придется заплатить за оказанную услугу. Существует и другой вариант – произвести заправку самостоятельно, предварительно изучив приведенную ниже инструкцию.

Принцип работы автомобильного охладителя

Невозможно правильно обслужить кондиционер машины, не зная его устройства и принципа действия. Климатическая установка включает следующие элементы и агрегаты:

• теплообменник наружный (конденсатор), установленный рядом с радиатором системы охлаждения двигателя;
• теплообменник внутренний (испаритель), вмонтированный в салонный воздуховод;
• ребра обоих теплообменников принудительно обдуваются вентиляторами;
• компрессор, создающий необходимое давление фреона в контуре, приводится в действие ременной передачей от коленчатого вала;
• расширительный клапан, осушитель газа;
• соединительные фреоновые магистрали, сделанные из медных трубок.

Ключевой момент! Принцип работы любого кондиционера основан на способности хладагента испаряться при минусовой температуре. В момент испарения фреон быстро отнимает у воздуха большое количество тепла, значительно уменьшая его температуру.

Чтобы правильно заправить кондиционер автомобиля, нужно представлять рабочий цикл климатической установки:

1. Находясь в жидком состоянии, хладагент подается в испаритель, сквозь который вентилятор прогоняет горячий воздух. Фреон испаряется, отнимает у потока теплоту и отправляется дальше – в компрессор.
2. Внутри нагнетателя газ сжимается и перемещается в наружный теплообменник. Температура кипения вещества, находящегося под давлением, повышается, поэтому фреон во внешнем радиаторе конденсируется и отдает накопленное тепло наружному воздуху.
3. После протекания через осушитель и расширительный клапан давление хладагента снова падает. Газ опять движется во внутренний теплообменник, чтобы испариться и пройти цикл заново.

Признаки недостатка фреона

Поскольку давление газа в контуре может достигать 20–25 Бар, на автомобиле с пробегом допускается величина естественной утечки хладагента до 10%. Если потери превысили указанное значение, эффективность охлаждения заметно снижается – кондиционер гонит теплый воздух.

Столкнувшись с подобной проблемой, вооружитесь инструкцией по эксплуатации машины, отыщите месторасположение теплообменников, подводящих трубок и убедитесь в появлении вторичных признаков утечки газа:

• следы либо капли масла на стыках трубопроводов;
• обмерзание одной или обеих магистралей;
• один из теплообменников (чаще – испаритель) покрылся инеем;
• с помощью термометра замерьте температуру воздуха на выходе из дефлектора – она должна соответствовать настройке охладителя.

Справка. Фреон содержит синтетическое либо минеральное масло для смазки компрессора. Поэтому на прохудившихся стыках в первую очередь появляются следы смазывающего компонента.

Прежде чем заправить кондиционер фреоном, обязательно выявите и устраните течь. Обтяните накидные гайки ключом и проверьте систему на герметичность единственным доступным в гараже методом – вакуумированием. Подробнее о данной операции читайте ниже.

Оборудование для заправки

Мастерами станции техобслуживания практикуется несколько способов дозаправки автомобильных кондиционеров. Автолюбителю – новичку в гаражных условиях доступен лишь один метод – полная замена с заливкой новой порции хладагента по весу. Для работы нужно взять в аренду комплект оборудования и приспособлений:

• вакуумный насос, оборудованный обратным клапаном;

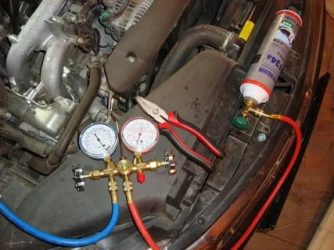

• манометрическая станция с двумя заправочными шлангами синего и желтого цвета;
• электронные весы в напольном либо настольном исполнении (подойдут кухонные, показывающие массу с точностью до 1 грамма);
• переходник под сервисный порт (штуцер) конкретной модели авто;
• масляный инжектор – небольшая емкость, подключаемая к заправочному шлангу.

Примечание. Стоимость аренды комплекта оборудования, применяющегося для заправки холодильных машин, стартует от 1000 руб. в сутки. Хладагент и масло приобретается отдельно.

Чтобы автомобильную климатическую установку заправить самому, нужно выяснить количество и марку заливаемого фреона. Как правило, эти данные содержатся в инструкции эксплуатации машины плюс под капотом имеется шильдик либо наклейка. Указывается 2 характеристики – марка и вес хладагента в системе. Соответственно, нужно купить требуемое количество газа с учетом запаса 5–10% на продувку и непредвиденные потери.

В подавляющем большинстве современных транспортных средств используется фреон R134a, пришедший на смену более опасному и вредному газу марки R12. В процессе заливки хладагента с помощью инжектора растворяется жидкая смазка для компрессора. Вам понадобится 30 мл специального полиалкиленгликолевого масла (аббревиатура PAG на упаковке).

Этап первый – вакуумирование

Цель данной операции – полностью удалить из контура, теплообменников и компрессора воздух, содержащий влагу. Последняя, оставаясь в системе, способна резко сократить срок службы компрессорного агрегата. Вторичная цель – проверить контур на герметичность и в случае утечки устранить неполадку.

Первым делом отыщите присоединительные штуцера (они же – сервисные порты) кондиционера. Обычно они располагаются в передней части подкапотного пространства возле радиатора и закрыты защитными разноцветными колпачками. Иногда для обслуживания охладителя выведен только один порт с колпачком синего цвета.

Справка. Сервисные патрубки отличаются не только цветом колпачков, но и диаметром. Магистраль высокого давления, где течет жидкий хладагент, сделана из более тонкой трубки, чем сторона низкого давления. Также колпачки могут маркироваться латинскими буквами – соответственно, «H» и «L».

Вакуумирование системы выполняется по такой технологии:

1. Очистите от грязи штуцер низкого давления (синий колпачок либо буквенное обозначение «L»), снимите защитную крышку.
2. Пользуясь клапаном, стравите в атмосферу остатки старого фреона, поскольку его количество неизвестно и нужна полная заправка.
3. Подключите к порту синий шланг манометрической станции, находящийся слева. К вакуумному насосу подсоедините желтый шланг (расположен посередине коллектора).
4. Включите насос, откройте вентили на коллекторе и входе сервисного штуцера. Нужный кран станции располагается с левой стороны, напротив синего шланга.
5. Откачивайте воздух в течение 20 минут, при этом стрелка на левом манометре станции должна показывать давление минус 1 Бар.

Перед тем как заправить кондиционер в машине, отключите вакуумный насос и выждите 1–2 часа. Если система негерметична, стрелка манометра обязательно двинется в сторону нулевой отметки, показывая потерю глубокого вакуума. Придется самостоятельно искать место утечки либо ехать в ближайший автосервис. Проблем не обнаружено – переходите к следующей операции – заправке.

Этап второй – заполнение системы хладагентом

Перед началом заправки необходимо присоединить масляный инжектор к фреоновому баллону и залить туда 30 мл смазки. Затем перекройте ранее открытые вентили коллектора и входного штуцера, отключите шланг от вакуумного насоса.

Важный момент! Контур охладителя автомобиля нужно заполнять фреоном, находящимся в жидком состоянии. Для заливки резервуар следует перевернуть кверху дном, чтобы выходной патрубок оказался снизу. Тогда газовая фаза в шланг не попадет.

Дальнейшая заправка кондиционера своими руками выглядит так:

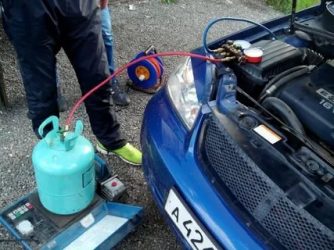

1. Присоедините желтый шланг к баллону с инжектором и откройте вентиль резервуара.
2. После отключения вакуумного насоса желтая заправочная трубка заполнилась воздухом. Его удаление производится путем продувки: на 1–2 секунды приоткройте правый вентиль манометрической станции. Давление хладагента вытолкнет воздух наружу.
3. Установите баллон на электронные весы кверху днищем, обнулите дисплей.
4. Откройте левый вентиль манометрического коллектора и следите за показаниями весов. Стрелка манометра должна двинуться в сторону увеличения давления.
5. Когда дисплей отсчитает требуемое количество газа, перекройте кран сервисного порта, коллектора и баллона.
6. Запустите двигатель автомобиля и проверьте работоспособность кондиционера в режиме охлаждения.
7. Стравите фреон из шлангов с помощью той же продувки – откройте правый вентиль станции. Отключите баллон и все патрубки, закройте штуцер защитным колпачком.

В процессе заправки иногда случается, что нужное количество хладагента не желает самостоятельно перетекать в контур кондиционера. Созданного в системе вакуума не хватает, чтобы втянуть жидкую фазу фреона. Решение простое: заведите мотор, включите охладитель и дождитесь, пока запустится компрессор. В этот момент перетекание возобновится, главное, – своевременно закрыть кран. Заправочную норму, указанную на табличке, превышать нельзя.

Заправка кондиционера в автомобиле своими руками: видео

› Двигатель

Сегодня все современные автомобили оснащены системой охлаждения и поддержания микроклимата в салоне. В зависимости от класса, это может быть простой кондиционер или полноценная климатическая установка с возможностью контроля температуры, влажности, очистки воздуха в автоматическом режиме. Независимо от набора функций в любой системе используется хладоген на основе фреона, который расходуется в процессе эксплуатации. Поэтому для бесперебойной работы необходимо следить за его уровнем и вовремя заправлять охладитель.

Принцип работы автомобильного кондиционера

Конструкция устройства охлаждения состоит из двух замкнутых контуров: высокого и низкого давления. Основные механизмы и узлы, расположенные на магистралях цепи:

• Компрессор– нагнетает воздух из участка низкого давления в конденсатор с вентилятором, создавая высокое давление за счёт сжатия фреона;
• конденсатор– обеспечивает преобразование хладогена в жидкое низкотемпературное состояние;
• осушитель– отделяет лишнюю влагу;
• расширительный клапан– преобразует разницу давлений;
• испаритель– отводит тепло из воздуха с помощью воздуховода.

Хладоген проходит три цикла, работая по принципу теплообмена разных состояний вещества, при котором выделяется необходимое количество для охлаждения воздуха. Все магистрали системы находятся под вакуумом– любое повреждение уплотнителей соединений, сальников приводит к утечке газа. Естественный расход фреона составляет от 10 до 25 % в год– это зависит от температурных режимов эксплуатации. Минимальный уровень хладогена не должен падать меньше 50% от нормы.

Важно! Эффективность кондиционера и ресурс узлов напрямую связан с наличием хладогена в установке– полную дозаправку рекомендуют производить не менее одного раза в три года.

Когда нужна заправка

Давление в контурах цепи работающего автокондиционера достигает 25-30 Бар. Любое нарушение герметичности соединений приводит к быстрой потере давления и утечке газа. При этом наблюдаются признаки поломок в механизмах:

• появление инея на магистралях, конденсаторе;
• подтёки масла в местах примыкания трубок к узлам;
• следы коррозии;
• повышенный шум работы компрессора;
• самопроизвольное выключение (в установках автоматического климат-контроля).

Перед каждой дозаправкой выполняют вакуумную проверку всей системы, выявляя механические повреждения проводящих труб, износ сальников и клапанов. Заправлять негерметичную установку не имеет смысла. Определить уровень фреона в простых охладителях можно по контрольному «глазку» на осушителе или с помощью манометра, более сложные установки снабжены датчиками с выводом данных в журнал памяти электронного блока-контроллера.

Как заправить кондиционер в машине своими руками

После диагностики магистралей и узлов на течь заправку автокондиционера выполняют специальным оборудованием.

Необходимые инструменты и материалы

• стандартный баллон фреона определённой марки;
• метрологическая станция (только при полной замене);
• тройной переходник с выводом для манометра;
• вентиль;
• шланг низкого давления;
• манометр;
• штуцер для определённой марки авто (соединительная муфта).

Стандартный набор для заправки кондиционера фреоном продаётся в автомобильных магазинах по доступной цене.

Пошаговая инструкция

1. Закачку хладогена производят через штуцер на магистрали низкого давления. Отличить фреонопровод низкого давления от высокого можно по диаметру– он всегда больше. На иномарках колпачки штуцеров маркируются символами «H» и «L», различаясь по цвету. Необходимо отвернуть заглушку-колпачок, сняв его с трубки.

Попадание в контур любых загрязнений недопустимо, поэтому перед снятием тщательно протрите места соединений. Красная стрелка– трубка низкого давления, синяя– высокого.

1. К штуцеру низкого давления присоединить заправочный шланг, который идёт от тройника с манометром.
2. Баллон с фреоном подготовить к заправке, прикрутив вентиль и проколоть защитную впайку.
3. Установить тройник на вентиль баллона.
4. Запустить двигатель на холостых оборотах, удерживая около 1500 об/мин.
5. Включить климатическую установку в салоне на полный режим.
6. Открутить вентиль, пустив хладоген в систему. Во время процесса перекачки необходимо следить за показаниями манометра.

Важно! Максимально допустимое давление при заправке кондиционера не должно превышать 280 кПа, в противном случае из строя выходит компрессор.

Заправка автокондиционера своими руками по манометру происходит до тех пор, пока температура воздуха на выходе не достигнет +5-7 °С. Контроль уровня фреона выполняют по «глазку» на осушителе: при полной доливке пузырьки воздуха перестают циркулировать. После этого закрывают вентиль, демонтируют оборудование и закрывают колпачок. Рекомендуют оставить работающий кондиционер на 10-15 минут, проверив соединения узлов на герметичность.

Ошибки при заправке

• Выбор марки фреона должен соответствовать той, которая в системе. Современные установки работают на хладогене R134А. Если замену выполняют полностью на новый– то требуется выполнить полную откачку отработанного и произвести вакуумизацию контура на метрологической станции.
• Попадание воздуха в контур. Перед дозаправкой необходимо проследить чтобы шланг-переходник полностью наполнился фреоном (из него должен выйти весь воздух). Только после этого производят доливку.
• Повышенное давление в процессе перекачки– вентиль на баллоне следует открывать медленно, постоянно контролируя показатель манометра.
• Заправка при выключенном двигателе. Мощности кондиционера не хватит, чтобы создать вакуум в системе, поэтому долив фреона будет неполным.
• Утечка хладогена через повреждённые уплотнители. Если во время дозаправки обнаружена механическая неисправность на магистралях– то процесс следует остановить до её устранения.
• Попадание мусора, грязи, влаги в контур приводит к поломке компрессора.
• Заправка системы при некалиброванных либо изношенных датчиках.

Как самостоятельно заправить кондиционер своего автомобиля?

Для создания комфортных условий в салоне автомобиля устанавливают кондиционер. Если он не установлен, то его можно установить самому. Естественно, оборудование требует регулярного обслуживания. В статье описано устройство, принцип действия, а также самостоятельная заправка автокондиционеров.

Система кондиционирования выполняет следующие функции:

• охлаждает и поддерживает оптимальный температурный режим;
• не дает запотевать стеклам в кабине;
• поддерживает оптимальную влажность;
• осуществляет чистку воздуха, поступающего в салон, от выхлопных газов и неприятных запахов.

Как и любое оборудование, кондиционер требует технического обслуживания. Если не выполнять вовремя сервисное обслуживание, состоящее из ряда чистки, заправки ремонте и других работ, устройство не будет полноценно функционировать. Одним из видов работ является чистка и заправка кондиционера.

Заправка, чистка и ремонт автокондиционеров входит в услуги любого автосервиса, но можно сэкономить на обслуживании своего автомобиля, если заправку и чистку сделать своими руками. Чтобы правильно выполнить заправку, нужно в первую очередь знать устройство кондиционера.

По своей конструкции кондиционер похож на конструкцию любого охлаждающего агрегата.

Автомобильный кондиционер состоит из следующих элементов:

• испарителя;
• конденсатора;
• вентилятора;
• компрессора;
• клапана управления;
• магистралей.

Устройство автомобильного кондиционера

В качестве хладагента, как и в других устройствах охлаждения, в системе кондиционирования используется фреон.

Принцип работы кондиционера следующий. Все элементы, входящие в комплект соединены в замкнутый контур с помощью магистралей. По одной из магистралей фреон передвигается под низким давлением, а по другой – под высоким. Компрессор кондиционера приводится в действие с помощью двигателя. В компрессоре фреон, находящийся в газообразном состоянии, сжимается, увеличивается его температура и растет давление. По магистрали, предназначенной для высокого давления, фреон передвигается к конденсатору.

Горячий хладагент попадает в конденсатор. Когда он достигает конденсатора, то подвергается резкому охлаждению, конденсируется и становится жидким. В таком состоянии он попадает на клапан управления. С его помощью регулируется подача хладагента в испаритель, где происходит регулировка температуры до нормы. Чем больше фреона поступит в испаритель, тем больше будет отведено тепла из салона.

Фреон испаряется и в виде холодного газа, и по магистрали для низкого давления снова поступает в компрессор. После этого процесс повторяется.

Схема процесса охлаждения

Как часто нужна заправка?

В качестве хладагента в системе кондиционирования машины используется фреон. Во время эксплуатации происходит непроизвольная его утечка, которую невозможно остановить. В течение года потеря фреона составляет 15%, это считается нормой. Для восстановления нужного количества хладагента заправку кондиционера следует делать через три года. Если оборудование не новое, то заправлять систему приходится часто. Технология заправки для всех кондиционеров одинаковая.

Если происходит большая потеря фреона, то необходимо сделать диагностику. Часто причиной утечек является нарушение герметичности соединений. Для диагностики системы кондиционирования и обнаружения утечек хладагента часто применяется специальное оборудование.

Специальное оборудование для обнаружения утечек

Одним из таких приборов является течеискатель. Чувствительность современных приборов позволяет провести диагностику и определить точное место утечки.

Когда отсутствует оборудование для диагностики системы, можно воспользоваться другим способом: при заправке добавить ультрафиолетовый краситель. Для диагностики утечек, нужно несколько раз включить систему после полной заправки с красителем, а затем проверить наличие утечек с помощью ультрафиолетовой лампы. В местах течи будут видны подтеки желто-зеленого цвета.

 Инструкция по заправке

Если после диагностики не выявлено никаких недостатков, то можно начинать заправку системы хладагентом.

Обучающее видео по диагностике, зарядке и ремонту автокондиционеров.

Инструменты и материалы

Для проверки давления в системе и дальнейшей заправки автокондиционера своими руками следует приготовить следующий инструментарий и материалы:

• метрологическую станцию;
• переходник с краном;
• шланги с соответствующими наконечниками;
• баллон фреона соответствующего типа: R-12 или R-134а.

Когда возникает вопрос о выборе хладагента, следует учесть, что фреон марки R-12 заливали до 1992 года, а после стали использовать R-134а.

Чтобы знать точно, какую марку использовать, надо заглянуть под капот, где обычно приклеена таблица с информацией об используемом хладагенте. При ее отсутствии информацию следует искать в инструкции автомобиля.

Этапы

Последовательность шагов, которые нужно выполнить, чтобы зарядить автокондиционер своими руками состоит из следующих этапов:

1.  Переходник с краном необходимо прикрутить к баллону с фреоном, на котором нанесена резьба.

   Прикручивание переходника с краном

2. Когда прикручен переходник, к нему присоединяется заправочный шланг.
3. Второй конец заправочного шланга соединяется с метрологической станцией. К счетчику станции также следует присоединить еще один заправочный шланг. Таким образом, конструкция для того, чтобы заправить кондиционер фреоном, собрана.
4. На следующем этапе нужно самостоятельно настроить параметры датчиков счетчика. С помощью регулятора калибровки нужно выставить температуру окружающего воздуха.
5. Далее нужно присоединить собранную конструкцию к штуцеру, который расположен на трубопроводе с низким давлением. Важно правильно выбрать штуцер. Трубопровод магистрали с высоким давлением меньше по диаметру трубопровода магистрали низкого давления.Определившись со штуцером, с него нужно снять защиту в виде колпачка и сделать тщательную чистку поверхности вокруг штуцера.
6. Затем заправочный шланг от счетчика нужно соединить со штуцером. Система для заправки готова.
7. По инструкции заправку производят со стороны низкого давления, когда автомобиль работает. При этом обороты нужно выставить на уровне 1500.
8. Далее нужно дать поработать системе кондиционирования с максимальной производительностью. Затем нужно перевернуть баллон с хладагентом. В перевернутом состоянии надо открутить кран на переходнике. После этого хладагент начнет поступать в систему. Во время заправки следует отслеживать давление на датчиках станции. Нормой считается давление не больше 285 кПа.
9. Дозаправку хладагента нужно выполнять пока не станет поступать холодный воздух из трубопровода салона.

Правильность заправки своими руками можно определить через смотровое отверстие, находящееся на фильтре-осушителе. Через него видна жидкость, если в ней отсутствуют пузырьки, то заправка проведена правильно. Самостоятельная заправка и ремонт автокондиционеров позволяет сэкономить на техобслуживании.

«Как самостоятельно заправить автокондиционер»

В этом видео от Олега Акушина подробно демонстрируется дозаправка автомобильного кондиционера.

 Загрузка …

Как самому заправлять кондиционер в машине

Первое, что нужно понимать: в системе охлаждения авто фреон – основа. Его заливка требуется не чаще одного раза в три года, если ТС только с конвейера. Если же вы водите б/у или просто давно неразлучны со своей «ласточкой», процедура может требоваться чаще – каждый год. Но, к несчастью, бывает и более неприятная причина, а именно: утечка. Рассмотрим самый нежелательный для любого водителя сценарий. Хладагент закончился внезапно и намного раньше положенного срока. Чем это могло быть спровоцировано?

Возможные предтечи утечки

Очевидный ответ – износ. Просто подумайте о наших дорогах и о том, сколько всего нужно учесть:

• вибрации и удары (изнашиваются уплотнители);
• внешняя среда (температура скачет, токсичные элементы портят оборудование);
• низкое качество рабочей жидкости (самоочевидно: засоры, коррозия и пр.).

Отсюда делаем вывод, что основная проблема автокондиционера в возможной разгерметизации системы. А с ней внутрь попадают воздух и вода. При низких температурах последняя превращается в лед, что блокирует терморегулирующий вентиль, воздух же перегружает компрессор. Не говоря уже о том, что элементарная нехватка ресурса спровоцирует перегрев и последующий выход компонентов из строя.

Производителями допускается ежегодная потеря 15% при нормальном функционировании. Разберемся в том, как провести диагностику и подготовиться к самостоятельной заправке кондиционера.

Проверяем

Очищать систему необязательно, если нужна только дозаправка. Разумеется, дело обстоит иначе, если имеет место утечка. Два основных диагностических метода:

• течеискатель;
• добавление УФ-красителя в рабочую смесь.

Дело в том, что фреон – довольно летучее соединение, так что если есть течь, его частицы будут обнаружены в воздухе. Последний вариант проверки разумнее использовать при стопроцентной перезаливке новым составом. С помощью ультрафиолетовой лампы вскоре удастся обнаружить источник потери, если таковая имеется. Однако в данном материале мы не будем говорить о починке системы, а сфокусируемся на том, как заправить кондиционер в машине своими руками. Поэтому просто предположим, что пробоина заделана и система герметична. Теперь можно приступать к очистке.

Очищаем

Удалить остатки технической жидкости, влаги и воздуха можно с помощью вакуумного насоса. Такую операцию называют «вакуумированием». Так как эта работа предваряет заливку системы автокондиционирования, логично заключить, что периодичность ее выполнения определяется тем, как часто надо заправлять кондиционер в машине в соответствии с рекомендациями производителя и названными в начале статьи факторами. Процедуру осуществляют после того, как ДВС проработал 10 минут на холостых, потом подсоединяют насос к компрессорному штуцеру и прогоняют по 15 минут до трех раз.

После вакуумирования можно приступить к заправке автомобильного кондиционера своими руками. Вспомним, что главное для его работы – фреон. С него и начнем.

Заправляем… чем?

Автомобильный транспорт, выпущенный до 1992 года, заливали фреоном R12, современный стандарт – R134a. Всегда смотрите в мануал и на наклейку под капотом: там указан тип подходящего хладагента. Помните о марке производителя и качестве конкретного бренда. Принимать во внимание следует и необходимое его количество.

Так, выделяют следующие требования:

• Для малолитражек требуется 200-250 г хладагента.
• Однозонных машин (с 1 испарителем) – 600-670 г.
• Двухзонных – 1.1-1.2 кг.

Для расчета используйте электронные весы. Разберемся в составе необходимого рабочего комплекта.

Готовим инструменты

Перед заливкой надо проверить давление в системе, поэтому нужен тест-коннектор (или метрологическая станция). Для заправки автокондиционера хладагентом своими руками также понадобятся: шланги, переходники, ну и конечно, баллончик фреона. Далее собираем оборудование.

Сборка интуитивна: крышку баллончика протыкают иголкой переходника, к нему в свою очередь присоединяют шланг. Последний другим концом подключают к тест-коннектору. Также со вторым шлангом. Потом делают калибровку датчиков метрологической станции и определяют температуру воздуха и степень влажности. Показатели должны соответствовать приемлемым нормам для проведения процедуры (смотрите инструкцию к набору для заправки автомобильного кондиционера своими руками).

Можно заправляться

Перечислим основные этапы работы:

• находим магистраль низкого давления в соответствующем узле под капотом;
• очищаем от грязи область вокруг отверстия;
• заправочный шланг от метрологической станции надеваем на штуцер;
• заводим машину и держим 1.5 тысячи оборотов;
• рециркуляцию автокондиционера включаем на максималках;
• на тест-коннекторе отворачиваем вентиль низкого давления;
• баллончик хладагента переворачиваем крышкой вниз и открываем вентиль на нем;
• следим, чтобы давление на датчиках не превышало 285 кПа;
• как только поступающий в салон воздух достигнет температуры 5-8 градусов Цельсия, можем прекращать заправку;
• в окошке фильтра-осушителя смотрим, чтобы жидкость была прозрачной и без пузырьков.

Сколько будет стоить заправка кондиционера в машине?

Итак, мы выяснили алгоритм процесса. Остается вопрос по стоимости. Что выгоднее: записаться в СТО и оплатить комплекс работ по обслуживанию системы автокондиционирования, включая диагностику, очистку, заправку и ремонт при необходимости (в стоимость будет также входить прайс выбранного фреона), или все сделать самому?

Учитывая, как часто нужно заправлять кондиционер в автомобиле при его исправном функционировании и новизне агрегата, выгоднее может оказаться первый вариант. Однако никто не мешает вам пойти в специализированный магазин, закупиться всем необходимым, просмотреть обучающие видео и выполнить все на дому в комфорте своего гаража.

Если вы уверены, что знаете, как заправить автомобильный кондиционер самостоятельно правильно, дерзайте! Если же нет, предлагаем Uremont.

Решение

Когда настало время обновить хладагент, оцените свои возможности. Посчитайте стоимость комплекта для заправки и убедитесь в собственных силах. Далее сравните с тем, сколько стоит заправить кондиционер в машине через СТО. Профпригодность сотрудников автомастерской и адекватность предлагаемых ими цен узнайте на uremont.com. Пользовательский рейтинг подключенных партнеров и чат с потенциальными исполнителями дадут вам исчерпывающую картину рынка, притом бесплатно.

Подведем итоги:

• Мы узнали, как часто заправляют кондиционер в авто.
• Как правильно осуществлять заправку.
• Как найти надежный автосервис и узнать его цены без усилий и затрат.

Хороших дорог! С любыми автопроблемами обращайтесь в Uremont.

Заправка авто кондиционера своими руками, применяемое оборудование и аппараты

При покупке новой машины автолюбители все чаще интересуются, есть ли в перечне опций кондиционер. Это легко объяснить.

Столь простая система способна сделать поездки максимально комфортными в любую, даже самую знойную погоду. Но есть один минус – время от времени возможны утечки фреона и может понадобиться заправка автокондиционера.

Можно ли сделать эту работу своими руками? Давайте разберемся.

Назначение и преимущество

Автокондиционер– незаменимый помощник в летний период, когда температура за окном переваливает за 30-ти градусную отметку.

Открытые нараспашку окна и люк в машине играют лишь роль вентилятора и просто гоняют раскаленный воздух по салону.

В свою очередь климатическая система работает по другому принципу и выполняет целый ряд полезных функций:

• снижает температуру воздуха до необходимой автолюбителю температуры;
• эффективно борется с «потливостью» стекол (это может пригодиться зимой);
• поддерживает уровень влажности на оптимальном уровне;
• надежно защищает салон автомобиля от попадания внутрь неприятных ароматов и сгоревших паров бензина;
• является весьма мощным фильтром для воздуха внутри салона;
• вам не нужно открывать окна – система охлаждения и очистки все сделает сама.

Автокондиционер – это та опция, которая никогда не бывает лишней. При желании устройство можно установить практически в любом автомобиле (даже если в вашей комплектации его нет).

Принцип работы

Автокондиционер состоит из нескольких элементов:

1. Компрессора, обеспечивающего постоянную циркуляцию фреона по контуру системы охлаждения;
2. Конденсатора – теплообменника. В данном узле накапливаются и конденсируются пары фреона с дальнейшим выделением тепла;
3. Испарителя, выступающего в качестве теплообменника. Именно в нем происходит испарение жидкого фреона и отбор тепла;
4. Ресивера-осушителя, через который производится очистка и осушение хладагента;
5. Трубопроводов;
6. Расширительного клапана;
7. Охладительного вентилятора;
8. Системы автоматики (предохранители, датчики и так далее).

По сути, автокондиционер имеет три основных элемента – компрессор, испаритель и конденсатор. Все остальные детали выполняют вспомогательную роль.

Работает система по следующему принципу.

Фреон находится в замкнутом контуре. Под действием компрессора хладагент нагревается и под давлением отправляется дальше по системе.

На его пути оказывается конденсатор, где хладагент охлаждается и превращается в сжиженный газ.

После этого фреон попадает в ресивер-осушитель, с помощью которого происходит отфильтровывание грязи и мусора.

Далее хладагент проходит через многочисленные трубки системы и поступает к расширительному клапану.

После охлаждения фреон отправляется в испаритель (находится непосредственно в салоне авто) и попадает в салон. После этого хладагент направляется в компрессор.

Все – цикл замкнут. К слову, кроме охлаждающей функции испаритель еще и эффективно осушает воздух.

Главные причины для заправки

Многие автолюбители не знают, когда заправлять автокондиционер и вспоминают об этом уже при отказе устройства. Но здесь важно учитывать несколько вариантов.

Естественная утечка.

Фреон находится в замкнутом контуре, но даже это не спасает его от небольшой утечки. Считается, что в течение года из системы уходит до 10-15% хладагента.

Следовательно, большинство современных авто требуют заправки уже через три года, а старые модели и того раньше – через 1-2 года.

Неисправность системы.

Если утечка хладагента превышает показатель в 15-20% в год, то можно смело утверждать о неисправности системы.

Причины могут быть следующие:

• нарушение герметичности в системах трубопровода из-за повышенной вибрации (к примеру, снижение эффективности прокладок);
• наличие механических повреждений (дыр, трещин) на трубках или основных узлах системы;
• появление коррозии непосредственно в самом конденсаторе (это явление встречается весьма часто).

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ:  Регулировка карбюратора ВАЗ 2107

Методы поиска утечки

Сегодня можно выделить несколько основных способов быстрого поиска утечки в автокондиционере.

Рассмотрим наиболее популярные из них.

Применение течеискателя.

Столь современное устройство оказывает реальную помощь в поиске утечки, когда визуально найти проблему не удается.

Преимущество изделия – высокая чувствительность и точность. Но есть у течеискателя недостаток. Если повреждение небольшое, то найти его таким способом не выйдет.

Заправка азотом.

Эта методика, стара, как мир, но активно применяется и сегодня для проверки автокондиционера. Ее суть сводится к заправке азота в систему под большим давлением.

При этом место утечки фреона определяется исключительно на слух. Преимущество такого способа – простота и доступность. Недостаток – низкая эффективность.

Мыльный раствор.

Чтобы упростить процесс поиска часто используется мыльный раствор. Но это опасно. В системе кондиционирования есть не только фреон, но и масло для смазывания компрессора.

Последнее способно хорошо впитывать влагу и может совмещаться только с конкретным видом фреона.

Применение же мыльного состава часто приводит к поломке компрессора и, как следствие, серьезным тратам.

Применение ультрафиолетовой добавки.

Современный и наиболее эффективный метод определения утечки. Его активно применяют работники практически всех современных СТО. Суть проста.

В процессе заправки автокондиционера фреоном в состав добавляется немного специальной добавки.

Последняя смешивается с содержимым системы (хладагентом, маслом) и при выходе наружу (в месте утечки) приобретает зеленый цвет.

Преимущество такого метода – наглядность (место повреждения в системе видно сразу) и абсолютная безопасность для системы. Минус – высокая стоимость.

Устранение утечки

Если повреждение существенное или вышел из строя целый узел системы, то для ремонта лучше обратиться к профессионалам.

Но чаще всего повреждения в кондиционере незначительные. Следовательно, выполнить восстановительные работы можно и самому.

Здесь есть два варианта.

С помощью специальной латки.

Здесь последовательность следующая:

• подготовьте небольшую металлическую трубку, которая подходит по диаметру;
• заведите на нее небольшие хомуты, зачистите наждачной бумагой и обезжирьте с помощью спиртового раствора;
• соедините две половины муфты с помощью обычной изоленты;
• нанесите клей на подготовленную муфту, поставьте деталь на место и стяните ее с помощью хомутов.

Как вариант.

С помощью герметика.

Сегодня продаются специальные средства, которые эффективно затягивают небольшие повреждения. Все, что необходимо – закачать их в систему вместе с фреоном.

Через 20-30 минут существующие щели исчезнут, и проблема с утечкой фреона из автокондиционера будет устранена.

Подготовительные работы

Перед тем, как заправлять свой автокондиционер, вы должны четко определиться с необходимым типом и объемом хладагента. Здесь все просто.

Если ваш автомобиль был выпущен до 1992 года, то стоит использовать тип фреона R-12.

Начиная с 1993 года, производители автомобилей закачивают фреон R-134a. Причина – банальный запрет на применение R-12.

Сложности могут возникнуть лишь у владельцев авто 92-93-х годов выпуска, ведь в переходной период не все производители сразу перешли на R-134a.

Чтобы узнать более точную информацию, внимательно изучите наклейку на внутренней стороне капота (там обычно указываются эти данные).

Второй вариант – можно распознать тип фреона по штуцеру. В новых моделях автокондиционеров, которые работают на R-134a, штуцер имеет большую высоту и диаметр.

Что касается норм заправки хладагента, то они указываются на табличке, о которой мы говорили выше.

Кроме этого, эту информацию можно узнать у специалиста или в инструкции по эксплуатации.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ:  Почему детонирует двигатель

В среднем норма для отечественных авто составляет около 500-1000 грамм.

Порядок выполнения работ

Итак, для заправки автокондиционера нам понадобится специальный набор. В него входит метрологическая станция, переходник, шланги, краны и баллон с фреоном.

Вместо метрологической станции можно использовать тест-коннектор. Стоимость всего оборудования – около 30 тысяч рублей.

Дальше действуйте в следующей последовательности:

• 1. Возьмите баллон с фреоном и найдите выпуклую часть с резьбой, которую необходимо проколоть иголкой (переходником).

Если в комплекте переходника нет (такое бывает весьма часто), то его можно приобрести отдельно.

• 2. Прикручивайте переходное устройство и подключайте к нему шланг.

• 3. Второй край шланга коммутируйте с метрологической станцией.

• 4. После сборки оборудования для заправки, проведите калибровку счетчика давления. Сделать это можно с помощью калибровочного колеса, выставив температуру окружающего воздуха.

Сверяться желательно с показателями точного устройства (к примеру, бортового компьютера).

• 5. Найдите свой штуцер. Сделать это не сложно. У современных автокондиционеров две позиции – высокого и низкого давления. Заправка всегда осуществляется со стороны низкого давления.

Ошибиться здесь невозможно, ведь штуцеры имеют различные диаметры входных отверстий.

Некоторые производители маркируют колпачки различным цветом. К примеру, штуцер низкого давления имеет черный цвет (буква Н), а высокого – синий цвет.

• 6. Хорошо зачистите пространство вокруг штуцера низкого давления и снимайте колпачок. Помните, что попадание грязи в кондиционер недопустимо.
• 7. Надевайте сверху шланг.

• 8. Заводите мотор и раскручивайте его до 1500 оборотов. Если есть помощник – попросите его удерживать педаль газа в одном положении, а если нет – зафиксируйте ее с помощью небольшой палки.
• 9. Выставляйте рециркуляцию воздуха на максимальный предел, отрывайте кран высокого давления, разворачивайте баллон с фреоном вверх «ногами» и плавно открывайте вентиль.

• 10. Все время наблюдайте за давлением в системе. Максимальный предел – 285 кПа.
• 11. Через время в салон начинает идти холодный воздух, а сам шланг на месте стыка со штуцером и вовсе становится ледяным.

Как только температура воздуха достигает 5-7 градусов Цельсия, вентиль можно перекрывать.

В данном случае у нас 10,7 градусов Цельсия, значит нужен еще один баллон.

• 12. Внимательно посмотрите в окошко фильтра-осушителя. Если пузырьков воздуха нет, то работа выполнена правильно. Вот и все.

Отдельно хотелось бы отметить, что наличие воды и воздуха в системе недопустимо. К примеру, влага может превратиться зимой в лед и перекрыть регулирующий орган ТРВ.

Не стоит забывать, что наличие воды в системе может привести к появлению ржавчины. Опасен для системы и воздух, который имеет совершенно другие свойства, чем азот.

Как следствие, повышается нагрузка на компрессор, и узел может быстрее выйти из строя. Чтобы удалить воздух и воду из системы, перед началом заправки подключается специальный насос. Этот процесс носит название вакуумирования.

Удаляют воздух из системы с помощью специального насоса.

Окончательная проверка и диагностика неисправностей

Теперь остается включить автокондиционер и проверить его работу. Здесь обращайте внимание на следующие моменты:

• убедитесь, что уже через несколько секунд после включения кондиционера в салон начинает поступать холодный воздух;
• осмотрите всю систему на факт течей фреона;
• при подозрении на наличие утечки можно произвести повторную проверку (технологию мы рассматривали выше);
• прислушайтесь к работе компрессора, если имеют место посторонние шумы, то это может говорить об износе деталей или внутреннем повреждением узла. Часто причиной шума является неисправный подшипник, как следствие это может привести к выходу из строя к ремонту компрессора;
• из системы должен идти чистый воздух, без лишнего запаха. В противном случае замените салонный фильтр.

Вывод

Вы должны четко понимать, что диагностика, заправка, ремонт и обслуживание автокондиционера – весьма сложное и ответственное мероприятие.

Но при наличии под рукой всех необходимых инструментов и четком следовании рекомендаций в статье, вы справитесь с работой на «отлично».
