Как узнать радиус диска автомобиля?

Виды и параметры колесных дисков

Колесный диск является одним из составляющих элементов колеса автомобиля. Он служит основой для крепления шины, а также для передачи на нее крутящего момента от приводных валов. В зависимости от технологии и применяемого материала различают несколько видов дисков колес, каждый из которых имеет как преимущества, так и недостатки. А параметры колесных дисков, такие как: их диаметр, ширина и прочие показатели определяют выбор в пользу того или иного варианта.

Назначение и конструкция колесных дисков

Конструкция колеса автомобиля

Колесные диски помимо того, что улучшают внешний вид колеса, также являются необходимым элементом для движения автомобиля по дороге. Непосредственно на них одевается сама шина. А диск с надетой на него шиной представляет собой автомобильное колесо, закрепленное на ступице.

Шина на диске фиксируется за счет кольцевого выступа. Борт шины располагается на полке, отличающейся тремя размерностями: стандартной, плоской и расширенной. Посадка шины, как правило, происходит на внешнюю полку. Полка плавно переходит в борт, имеющий различную форму профиля.

Главным назначением диска колес является обеспечение правильной посадки шины и ее эффективной работы во время движения. Именно поэтому основными требованиями, предъявляемыми к диску, являются прочность и жесткость. Также диск должен иметь относительно небольшую массу и геометрические параметры, заданные производителем. Это связано с тем, что колеса, как неподрессоренная масса, оказывают влияние на динамику движения автомобиля и на его управляемость.

Виды колесных дисков

Виды колесных дисков

В зависимости от материала изготовления и технологии производства существует следующая классификация колесных дисков:

• штампованные;
• литые;
• кованые;
• составные.

Штампованные или стальные диски

Считаются самыми простыми и доступными. Конструктивно они представляют собой сваренные друг с другом стальные штампованные детали.

Плюсы этого типа:

1. Приемлемая цена.
2. Относительно высокая прочность.
3. Возможность восстановления даже в случае сильного удара.

К минусам можно отнести:

1. Непритязательный дизайн.
2. Большая масса.
3. Невысокая стойкость к коррозии.

Литые диски

Литые диски (иногда их еще называют легкосплавными) изготавливаются из алюминиевых или магниевых сплавов. Эти диски обладают высокой прочностью и хорошей балансировкой. Кроме того, они отличаются красивым внешним видом. Если в стальном диске сам диск соединен с ободом сваркой, то легкосплавный диск – это единое изделие.

Литой диск на автомобиле

К общим преимуществам легкосплавных дисков относятся:

1. Высокая точность изготовления.
2. Различные варианты дизайна дисков.
3. Легкость.
4. Хорошо отводят тепло от тормозных механизмов.

Среди недостатков литого диска можно отметить его относительную хрупкость. Такой диск имеет зернистую внутреннюю структуру металла, которая плохо сопротивляется ударам. В процессе движения по неровностям накапливаются микротрещины, в результате которых диск рано или поздно может расколоться. Как вариант – увеличение толщины стенок, что приведет к увеличению веса. Также его дорого и трудно восстанавливать.

Кроме того, этот тип диска нуждается в защите поверхности. В противном случае литье потеряет свой товарный вид.

Кованые диски

Составные диски

Дальнейшее совершенствование литых дисков привело к появлению кованых дисков или “ковки”. Производится этот тип штамповкой алюминиевых сплавов с добавлением магния и титана и последующей механической обработкой. Это обеспечивает волокнистую структуру диска, состоящую из нескольких слоев. В результате изделие отличается высокой прочностью, низкой массой и устойчивостью к ударным нагрузкам.

Главный минус “ковки” – высокая цена.

Комбинированные или составные диски

Этот тип дисков сочетает в себе прочность “ковки” и дизайн “литья”. В основе изделия литая конструкция с коваными ободьями, прикрученными болтами. Высокая стоимость дисков перекрывает множество их достоинств.

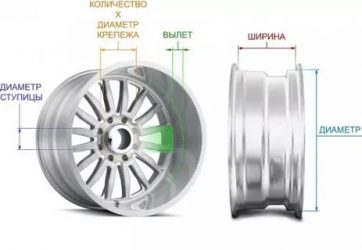

Параметры колесных дисков

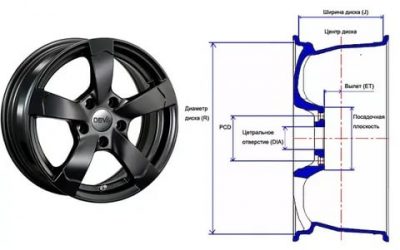

Основные параметры колесных дисков

Колесные диски характеризуются следующими параметрами:

• шириной обода (расстоянием между полками);
• диаметром дисков;
• вылетом диска;
• количеством отверстий для крепления и диаметром их расположения;
• диаметром центрального отверстия диска.

Ширина обода

Ширина обода должна быть на 25-30% меньше ширины профиля шины. Эксплуатация слишком широких (равно как и слишком узких) дисков нежелательна. За счет нарушения проектного профиля шины ухудшаются ездовые характеристики автомобиля.

Допустимое отклонение от нормы в расстоянии между полками составляет 0,5-1,0 дюйм для дисков диаметром до 14 дюймов и 1-1,5 дюйма – для дисков диаметром более 15 дюймов.

Диаметр диска

Монтажный диаметр диска или размер посадочного обода колесного диска под шину измеряется по уровню полок. Существует размерный ряд дисков диаметром от 10 до 22 дюймов. Наибольшее распространение получили средние его показатели: от 13 до 16 дюймов.

Вылет диска

Вылет диска или его выступ представляет собой расстояние от вертикальной оси симметрии диска до привалочной плоскости контакта со ступицей колеса.

Вылет диска может быть нулевым и положительным, когда ступица диска выступает наружу относительно оси симметрии диска. В случае, при котором ступица утоплена относительно середины диска, вылет будет отрицательным.

Величина вылета выражается в миллиметрах и обозначается как ET. При положительном вылете максимальное значение ET составляет 30 мм. В случае с отрицательным вылетом критическая величина ET составит также 30 мм, но с отрицательным знаком.

Данный показатель должен соответствовать указаниям производителя автомобиля. В противном случае управляемость автомобиля может измениться в худшую сторону, а также может снизиться ресурс элементов подвески и трансмиссии (приводных валов, ступицы и т.д.). Это происходит, поскольку изменение вылета влечет за собой изменение плеча действия сил и моментов, приложенных к колесу во время движения. Также в зависимости от вылета может изменяться плечо обкатки, что негативно сказывается при торможении.

Диаметр расположения отверстий для крепления и их количество

Этот показатель имеет обозначение PCD. Первая цифра в показателе указывает на диаметр расположения отверстий, а вторая – на их количество.

Стандартными значениями диаметра считаются от 98 до 140 мм, а количество отверстий колеблется в пределах от 4 до 6.

Очень трудно на глаз определить соответствие размера диска и ступицы. А установка диска неверного диаметра может привести к перекосу колеса, что приведет к его «биению».

Диаметр центрального отверстия диска

Диаметр центрального или посадочного отверстия диска колеблется от 50 до 70 мм. Точность подбора диска в соответствии со ступицей является очень важной. Но это относится к штатным колесам автомобиля. Производители запчастей часто изготавливают отверстие чуть большего диаметра, а в комплекте с диском предлагают набор переходных колец. В этом случае колеса будут центрироваться по PCD.

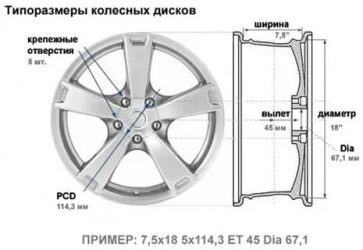

Расшифровка маркировки дисков

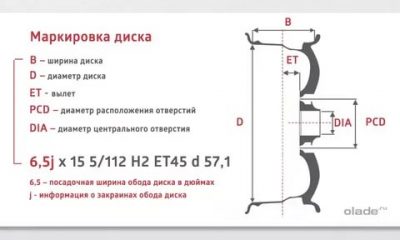

Маркировка дисков

Маркировка дисков характеризует его размерность. Наносится она, как правило, на внутреннюю часть ступицы литого диска. Представим обозначение каждого из показателей следующим примером: 5.0×16″ 4×113 ET28 d58.4, где

• 5,0 – ширина диска в дюймах;
• 16″ – диаметр диска в дюймах;
• 4×113 – количество отверстий крепления и их диаметр;
• ET28 – вылет диска;
• d58.4 – диаметр центрального отверстия.

Заключение

При выборе колесных дисков необходимо учитывать как их технические характеристики (такие, как: диаметр, ширина диска и прочие показатели), так и качество и происхождение самих дисков. В остальном покупка зависит от предпочтений автолюбителя и его готовности, приобретая диски,  расстаться с той или иной суммой.

(9 5,00 из 5)
Загрузка…

Как узнать радиус диска на машине

При замене шин новым сезонным комплектом водители часто начинают задумываться, какой размер выбрать. Прочитайте статью и узнайте, где можно найти информацию, которая облегчит выбор шин, как никогда раньше. Хорошо подобранные шины гарантируют безопасность и комфорт вождения в любых условиях.

Где вы можете посмотреть размер шин своего авто?

При поиске нового комплекта вы должны быть готовы к тому, что размеры шин являются данными, без которых сложно совершить покупку. Размер дисков и шин является фундаментальным знанием, которое позволяет правильно подобрать шины для автомобиля, а значит — обеспечивает безопасное вождение. Есть несколько способов проверить, какой размер колеса подходит для нашей машины. Вы найдете их в первую очередь:

• на используемых в настоящее время шинах,
• в рекомендациях изготовителя транспортного средства,
• в таблицах размеров.

Самый быстрый способ — присмотреться к старым шинам. На боковых колесах автомобиля есть строка символов, например, 205/55 R16 91 H или 195/65 R15 91 T, которая содержит всю наиболее важную информацию. Если шины, на которых мы сейчас ездим, соответствуют друг другу, все, что вам нужно сделать, это купить новые модели того же размера.

Обратите внимание, однако, что только покупка автомобиля в автосалоне дает вам уверенность в том, что у вас установлены подходящие по размеру шины. С другой стороны, в случае подержанных транспортных средств необходимо проверить, соответствуют ли размеры и индекс скорости шины значениям, утвержденным производителем автомобилей. Возможно, предыдущий владелец выбрал неправильный размер шины для обода или выбрал замену, размеры которой отличаются от заводских настроек. Вот почему так важно, чтобы внешний диаметр шины и другие параметры соответствовали требованиям бренда.

Преобразование размера шин

Проверьте маркировку на колесе — вы обязательно найдете размер шины там.

Как узнать размер шин? Хотите знать, что означают размеры автомобильных шин? Вы не знаете, как расшифровать эти цифры и буквы?

Чтобы объяснить это, например, мы разбиваем обозначение 195/50 R15 82T:

• 195 ширина шины, выраженная в миллиметрах
• 50 высота профиля шины. Значение, выраженное в процентах, означает отношение высоты шины к ее ширине. В этом случае значение «50» означает 50 процентов от 195 мм — или 97,5 мм.
• R радиальная конструкция — тип конструкции шины
• 15 диаметр автомобильного колеса (седла), который также является диаметром обода — дан в дюймах. В этом случае это 15 дюймов
• 82 Индекс нагрузки со значением 82
• T рейтинг скорости класса T

Размеры сельскохозяйственных и индустриальных шин выглядят одинаково, но они могут быть более конкретными. Например, обозначение шин XL указывает на так называемые усиленные изделия

Размер шин — инструкция от производителя

Альтернативный способ найти ответ на вопрос: выбрать правильный, состоит в том, чтобы найти размер шин в руководстве по эксплуатации автомобиля . Как правило, эту информацию можно найти в главе с техническими характеристиками автомобиля.

Рекомендуемые размеры шин также часто указываются в следующих местах: крышка топливного бака, дверной порог (со стороны водителя), пост за водителем, внутренняя часть двери со стороны водителя (с механизмом блокировки). Информацию о рекомендуемых размерах шин для вашего автомобиля можно найти в сервисной книжке.

Если размер автомобильных шин остается для вас загадкой, спросите у профессионала. Конечно, вы получите помощь на шиномонтаже или в автосалоне вашей марки автомобиля .

Как узнать размер диска колеса автомобиля

По всему миру автолюбители часто сталкиваются с трудностями замены колесных дисков. Случается это в силу вынужденных обстоятельств – при их дефектах, износе, неисправности или по желанию самого владельца из-за их не слишком презентабельного внешнего вида, неподходящей размерности или на других основаниях.

Автомобильный рынок всегда рад предложить своим клиентам аксессуары в широком ассортименте на разный вкус и кошелек. Рассмотрим, как узнать размер диска колеса автомобиля, чтобы подобрать подходящие конфигурации и избежать сложностей подбором.

Базовый размер дисков. Какой он?

Базовый размер дисков представляет собой определенный набор конфигураций колес, которые надеваются на транспортное средство на автомобильном заводе согласно соответствию всем условиям технологии, классу автомобиля, а также проведенным исследованиям на прочность инженерами концерна.

Выпускаясь с предприятия, машина обретает следующие штатные характеристики колесных дисков:

Параметры кромки обода, необходимого для надежного крепления шины, обозначаются буквенными символами J или JJ. Эта маркировка подходит для дисков всех легковых авто, независимо от марки и модели.

Толщина обода изделия просчитывается в дюймах с расстоянием 0.5 ед. От нее зависит окончательная размерность резины. В стандартных модификациях автомобилей этот размер равняется от 4 до 12 дюймов, что отвечает шине вылетом 145-345 мм.

Максимально значимая величина – радиальность диска, которая обуславливается без учета кромок диаметром обода и просчитывается в дюймах от 12 до 24. Записывается она, как R12, R13… R21, R22, R23 и т.д. От этой величины зависит радиальность покрышки, которая должна соответствовать этому параметру, а также ее профиль, зависящий от конфигурации колесной арки и технических параметров производителя.

Также на заводе учитывается необходимый для определенной марки спектр вылетов колес, то есть величина вылета диска ЕТ, которая будет указывать расстояние от места крепления диска к ступице до его внутренней привалочной плоскости диска. Чем больше вылет ЕТ, тем глубже шина будет фиксироваться под колесной аркой.

Если вышеуказанные показатели позволяют указывать небольшой разброс в размерности колес, то такие параметры, как разболтовка диска и сверловка, должны оставаться едиными, в противоположном случае резина не наденется на ступицу. Итак:

разболтовка диска – это величина, которая рассчитывает число и длину шпилек на ступице. Предназначается для фиксации колеса. Например, в малолитражках обычно шпильки делаются с вылетом 4*98, 4*100, то есть диск закрепляется на 4 анкера, длиной 98 или 100 мм каждый. В автомобилях бизнес-класса или внедорожников число крепежей составляет от 4 до 10 шт., а их длина расширяется до 140 мм.

сверловка (PCD) – показатель посадочного отверстия диска, благодаря которому он устанавливается на ось. Ее размеры насчитывают от 50 до 120 мм, зависят от марки, модели и класса авто.

Как определить размеры литых дисков и штамповки?

Каждый заводской диск на машине, безусловно, промаркирован, и при визуальном осмотре на нем можно найти строку с перечисленными выше показателями. Если в силу обстоятельств, к примеру, в случае износа диска, данные параметры не просматриваются, то колесо можно измерить самостоятельно и установить его маркировку. Действовать надо следующим образом:

Для определения ширины диска его замеряют рулеткой или линейкой обод изделия в миллиметрах, а затем полученное расстояние делят на 25.4 мм для перевода в дюймы.

Похожим способом определяется радиальность дисков, только здесь измеряют их диаметр. Некоторые считают, что значок R означает радиус диска, но это неверно, так как это необходимый промежуток между двумя расстояниями на колесном ободе от центра диска. Полученные данные следует поделить на 25.4 мм для получения результата в дюймах.

Наибольшую сложность представляет измерение колесного вылета, то есть показатель ЕТ. Чтобы это осуществить, нужно снять колесо, положить его на землю плашмя, наложить на него рейку из дерева, равную диаметру металлической части диска. Затем замерить промежуток до привалочной плоскости изделия в мм. Колесо перевернуть на 180° и повторить процедуру с обратной стороны. Данные подставить в формулу нахождения ЕТ= (Х+Y):2, где Х – это первый показатель, Y – второй показатель, а ЕТ – искомый размер вылета. Все результаты будут указываться в миллиметрах.

Для определения PCD или диаметра центрального отверстия диска (DIA), автолюбителю необходимо лишь измерить максимальное расстояние между краями перфораций, после чего найти ближайшее значение по таблице отклонений и соответствий. Показатель отверстий диска колеса имеет зависимость от строения ступицы для определенной марки машины
.

Как узнать размер диска колеса

Грамотный выбор колесных дисков зависит от технических характеристик, обозначающих все параметры, а именно ширину, диаметр, вылет, а также DIA (посадочный диаметр ступицы) и PCD (параметры сверловки).

Также необходимо знать обозначение маркировки. Она указывает на стандартные параметры любых типов колесных изделий:

· штамповки;

· литые диски;

· кованые.

Маркировочные обозначения указываются на внутренней стороне. Обычно производители дублируют их в сопроводительных документах и на упаковке, если изделие новое.

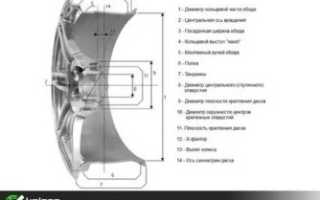

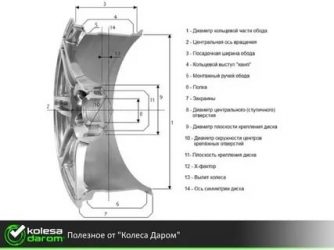

Параметры дисков

Чтобы определиться с тем, что обозначает маркировка, необходимо знать ширину и диаметр колесного изделия.

Сверловка, или разболтовка

Это один из наиболее сложных параметров для изучения, указывающий на диаметр крепежных болтов. Сверловка измеряется от центровой зоны шпильки до противоположной зоны расположения элемента на колесе.

Довольно часто производители указывает параметры разболтовки диска через дробь в зависимости от количества отверстий для закрепления. Предположим, указаны показатели 6/222,25. Первая цифра демонстрирует количество сверлений для крепежа болтов, а второе число указывает на сверловку в миллиметрах.

Дисковый вылет

Этот показатель маркируется английскими буквами ET и обозначает дистанцию от плоскости колесного изделия до средней зоны обода. Привалочная поверхность колесного изделия указывает на прижимную плоскость диска к ступице.

Параметры вылета могут быть:

· с нулевым показателем;

· с отрицательным;

· с положительным.

Нулевой вылет указывает на то, что плоскость диска соответствует его серединной зоне. Таким образом, чем ниже показатель, тем больше колесное изделие выступает с внешней стороны автомобиля. Если показатель вылета увеличен, это значит, что диск углублен во внутреннюю зону автомобиля.

Также необходимо учитывать и тот факт, что в зависимости от ширины изделия, показатели вылета отличаются. Изготовители указывают в сопроводительной документации к транспортному средству меньшее значение вылета для дисков с большой шириной.

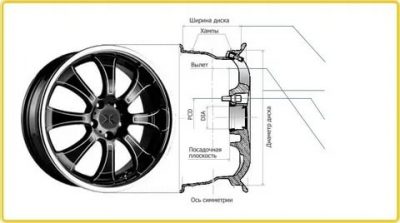

Что собой представляет HUMP (H)?

Хамп представляет собой выступ кольца на дисковом ободе. Этот элемент применяется в качестве защиты от соскока автомобильной покрышки. Обычно для колеса используется 2 хампа (H2). В некоторых случаях хамп может не использоваться или же применяется только один – в зависимости от комплектации автомобиля. Разновидности Хампов:

1. комбинированные (CH);

2. плоские (FH);

3. ассиметричные (AH).

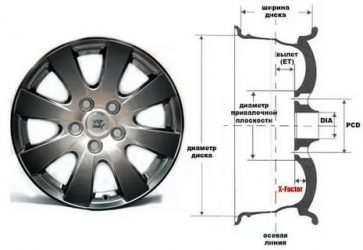

Дисковые параметры PCD

Значение PCD обозначает диаметр окружности центровых отверстий на колесном диске. То есть, это диаметр отверстий для крепежа болтов.

Параметр диска DIA

Параметр DIA указывает на диметр отверстия, расположенного по центру диска. Производители литья предпочитают создавать большой диаметр центрового отверстия DIA. Это делается для того, чтобы диски были применяемы и универсальны для любых типов авто. Несмотря на то, что размер ступицы может отличаться в зависимости от модели транспортного средства, автодиск устанавливается с помощью переходного кольца, втулки.

Маркировка

В качестве примера рассмотрим маркировку колесного обода 9J x20H PCD 5×130 ET60 DIA 71.60:

1. Цифра 9 указывает на ширину, измеряемую в дюймах. Чтобы перевести дюймы в сантимы, общий показатель умножается на 25,4.

2. Буква J указывает на элементы конструкции: форму дисковых закраин. Этот параметр не играет важной роли при выборе.

3. Буква X обозначает нераздельность диска.

4. Цифра 20 обозначает диаметр посадки колесного изделия. Этот показатель соответствует посадки автомобильной шины.

5. Буква H обозначает наличие одного хампа или выступа на ободе.

6. Аббревиатура PCD 5×130, где цифра 5 указывает на количество сверлений для крепежа гаек или болтов и число 130 обозначает их диаметр PCD в миллиметрах.

7. Маркировка ET60 указывает на дисковый вылет. В этой ситуации показатель составляет 60 мм.

8. Значение DIA 71.60 обозначает диаметр центрового сверления. Обычно, DIA соответствует посадки ступицы и обозначается в миллиметрах. Если показатель DIA больше диаметра ступицы, тогда для установки диска используется центровочное кольцо для посадки.

К маркировке также прилагается информация:

ISO, SAE, TUV – эти аббревиатуры указывают на организации, выполнявшие проверку колесного изделия, аналогично российскому ГОСТ. Также обозначаются стандарты, которые соответствует маркировке колеса.

Maxload указывает допустимую нагрузку на автомобильное колесо. Этот показатель обозначается в килограммах и фунтах.

Что обозначает параметр 700c?

Такое обозначение используется для больших типов колес на внедорожники и Нивы. Согласно принятой классификации ISO, этот показатель составляет 29 дюймов. Обычно колеса с параметрами 700c используются для гонок по бездорожью.

За счет использования 29 дюймовых колес:

· улучшаются показатели управления;

· снижается тормозной путь на грунтовых поверхностях и повышается аэродинамика;

· увеличивается проходимость авто по мягким грунтам и пескам;

· появляется возможность установки мощных тормозов.

Чтобы подобрать диски, соответствующие тому или иному типу автомобиля, рекомендуется определить диаметр колеса и проанализировать маркировку, указанную на ободе. Также не стоит забывать и о том, что от этого элемента в конечном счете зависит безопасная езда на автомобиле.

Параметры и маркировка колёсных дисков, расшифровка их обозначений

Колёса или диски, как их принято называть в обиходе, при всей своей внешней простоте — очень важный элемент, от которого зависит безопасность движения. Чтобы покупка новых дисков не превращалась для автолюбителей в «русскую рулетку», почти все мало-мальски значимые параметры автомобильных дисковых колёс жёстко регламентированы стандартами. И одно из важнейших требований «колёсных» стандартов во всём мире — это наличие и содержание маркировки. Чтобы разобраться в её нюансах, нужно знать правила расшифровки заводских обозначений.

Какая информация содержится в надписях на автомобильных дисках

Строго говоря, «диски», которые мы приобретаем в магазинах автозапчастей, на самом деле никакие не диски, а колёса. И маркировка «дисков» обычно наносится не на него, а на обод колеса.

ГОСТ Р 52390–2005 «Колёса дисковые» определяет колесо, как вращающийся и передающий нагрузку узел (элемент), расположенный между шиной и ступицей. Колесо состоит из двух основных частей: обода и центрального диска.

Внимательное изучение маркировки поможет вам не только убедиться, что эта конструкция прошла испытания и её использование будет безопасным, но и понять, а подойдёт ли колесо для установки именно на ваш автомобиль.

Как расшифровать маркировку

Все диски, независимо от того, литые они или штампованные, имеют стандартную маркировку. Обозначение в любом случае должно содержать:

• латинскую букву I или S, обозначающую, является ли колесо «идентичным» (I), то есть точно таким же, как колёса, которые устанавливались на серийные автомобили, или специальным (S), проходившим сертификацию без «привязки» к какому-либо автомобилю. Для элементов, которые были включены в состав сертифицированного автомобиля (оригинальных), маркировка буквой не наносится, но на них может быть указано обозначение завода-изготовителя автомобиля и номер по каталогу запчастей;
• наименование изготовителя или торговую марку;
• обозначение профиля обода колеса;
• размер вылета обода в миллиметрах;
• дату изготовления (как минимум месяц и год);
• заводской номер (обозначение).

Что означают цифры на ободе

Маркировка обода состоит из следующих обозначений:

• контур обода (форма бортовой закраины);
• номинальный диаметр (обычно в дюймах);
• номинальная ширина (тоже обычно в дюймах);
• условный знак неразъёмного обода (на всех современных легковых автомобилях обод неразъёмный — знак «х»).

Маркировка колёсных дисков всех производителей подчиняется одинаковым правилам

Расшифровка обозначений на колёсах легкового авто

Например, на диске автомобиля мы нашли такую запись: КрКЗ UA 16 06 5 1 / 2 JxH2 ET47 560 226.15. Читаем:

• КрКЗ — Кременчугский колёсный завод;
• UA — Украина;
• 16 06 — июнь 2016 года;
• 5 1 / 2 — ширина обода 5,5 дюйма;
• J — форма бортовой закраины обода. Как правило, ободья с диаметром от 13 дюймов имеют форму закраины J, меньшие — B;
• x — обод неразъёмной конструкции;
• H2 — исполнение посадочных полок: H означает наличие специального выступа для использования бескамерных шин, 2 — то, что такой выступ выполнен как на наружной, так и на внутренней стороне обода (если цифры 2 нет, то выступ H имеется только на наружной стороне обода). Для бескамерных шин, кроме исполнения выступа H, встречаются колёса с исполнением FH.
• ЕТ47 — вылет обода 47 мм. Вылет — это расстояние, которое нужно мерить от привалочной плоскости диска до центральной плоскости обода;
• 560 — максимальная статическая нагрузка на колесо 560 килограммов;
• 226.15 — заводское обозначение колеса.

Кроме знаков обязательной маркировки, на колесо обычно наносится условное обозначение присоединительных размеров дисков:

• LZ — количество крепёжных отверстий;
• PCD — диаметр расположения отверстий;
• DIA — диаметр центрального отверстия.

Часто количество крепёжных отверстий указывается вместе с PCD в виде 4х98, 5х112 и т. п.

Все основные размеры диска должны соответствовать рекомендациям изготовителя автомобиля

Выбираем колёсный диск на машину по всем правилам

Даже начинающий водитель понимает, что не каждое колесо подходит к тому или иному автомобилю. Чтобы выбрать диск, оптимально подходящий для конкретной машины, нужно тщательно изучить его параметры. Рассмотрим наиболее важные из них.

Изготовитель автомобиля

Любой производитель колёс перед началом продаж обязан провести испытания, сертифицировать модель и тем самым подтвердить безопасность использования своей конструкции. Поэтому наименование изготовителя необязательно должно быть определяющим при выборе колеса. Однако тут могут быть нюансы.

Поэтому перед покупкой есть смысл почитать отзывы в интернете, возможно, побеседовать с соседями по стоянке, если на их машинах диски того же завода. Случается, что заводские колпаки колёс свободно садятся на обод другого изготовителя, но болтаются при поездке.

Соответственно, ездить на новых дисках с такими колпаками не рекомендуется.

Как подобрать ширину обода

Ширину обода выбирайте из диапазона, указанного в руководстве по эксплуатации автомобиля. Более широкий, чем допустимо, обод с большой шиной может привести к задеванию колёс за детали подвески или кузова. Если не при поворотах с большим радиусом на ровной площадке, то на неровной дороге во время перемещений в колёсной арке одновременно с поворотом.

Если шины у вас уже есть, то выбирать ширину обода надо под их ширину. Каждой ширине шины сопоставлен ряд размеров ободьев. Если вы выбираете самый широкий обод из этого ряда, то пятно контакта шины с дорогой будет шире, она будет лучше цепляться за дорогу. Однако при этом шина станет легче пробиваться и слабее прижиматься к закраине обода, что чревато потерей герметичности на неровностях дороги, когда давление в шине ниже нормы.

На узком ободе шина крепче держится за закраину обода, но при этом её сцепление с дорогой хуже, и она легче «подламывается» под действием боковых сил в повороте. При этом надо понимать, что отличия, о которых мы говорим, минимальны и в нормальной эксплуатации практически незаметны, поскольку все они находятся в пределах, допускаемых изготовителем.

На что влияет конструкция обода

При покупке конструкции ободов эксперименты неуместны, особенно при использовании бескамерных шин. Мы же не хотим, чтобы шина слетела с обода на полном ходу. Выбираем обод в строгом соответствии с указаниями завода-изготовителя.

Основные размеры обода — его ширина и посадочный диаметр — выбираются в строгом соответствии с параметрами шины

Допустимый вылет диска

Положительное значение вылет имеет в том случае, когда обод смещён от привалочной плоскости внутрь автомобиля. Часто любители тюнинга выбирают колёса с меньшими вылетами, вплоть до отрицательных. Они полагают, что так машина выглядит «круче», поскольку из-за увеличившейся колеи она более устойчива на поворотах. Отчасти это верно, но надо понимать, что конструкторы автомобиля выбирают вылет колеса тоже не просто так.

Положение средней плоскости обода относительно оси поворота колеса определяет «плечо обката» — очень важный параметр в контексте управляемости автомобиля. Уменьшая вылет колеса, мы увеличиваем плечо обката, из-за чего возрастают усилие на руле, отдача на руль при наезде одним колесом на неровность, нагрузка на рулевые наконечники и подвеску.

Ступица колеса рассчитывается на определённый вылет, поэтому его изменение как в одну, так и в другую сторону плохо сказывается на долговечности подшипника ступицы. И так же, как в случае с большой шириной шины, возможны задевания колеса за детали автомобиля.

Вылет колёсного диска должен строго соответствовать рекомендациям завода или быть очень близким к этому

Как рассчитать грузоподъёмность диска

Находим на автомобиле табличку заводских данных и смотрим в ней максимальную допустимую нагрузку на оси. Из них выбираем ось с наибольшей нагрузкой, цифру нагрузки делим пополам. Это минимальная грузоподъёмность диска, которая подходит для вашего автомобиля. Можно брать диск с большей нагрузкой, но недопустимо — с меньшей. Диск с грузоподъёмностью, значительно превышающей необходимую для вас, приобретать также не стоит, потому что он тяжелее, а значит, сильнее нагружает ходовую и увеличивает расход топлива. Да и стоит он, по логике, заметно дороже.

Как определить диаметр PCD

Диаметр расположения отверстий для крепёжных болтов в диске должен чётко соответствовать диаметру в ступице. Даже если различие покажется вам незначительным, не пренебрегайте им. Возможно, при небольшом несоответствии болты можно будет без проблем закрутить, но из-за неравномерного давления на кромку отверстия они очень быстро ослабнут. Потеря колеса в движении — это неизбежное ДТП и часто с очень серьёзными последствиями.

Почему важно выбирать правильный размер DIA

Диаметр центрального отверстия важен не меньше предыдущего параметра. Практически все колёса легковых автомобилей спроектированы так, что нагрузка от колеса на ступицу передаётся через центральное отверстие. Болты же служат для фиксации колеса и передачи тормозного усилия и крутящего момента, если колесо ведущее. Даже небольшое несовпадение диаметров в посадке колеса на ступицу будет приводить к биению колеса. Отверстия будут разбалтываться, болты — слабеть, и снова ничего хорошего нас не ожидает.

: как должны маркироваться диски и где узнать их параметры

Чтобы приобрести диски, идеально подходящие вашему автомобилю, необходимо измерить диаметр колёс и посмотреть обозначения на их ободах. Помните, что выбор диска — это всегда вопрос вашей безопасности. Чтобы чувствовать себя на дороге спокойно и уверенно, внимательно читайте маркировку и приобретайте диски, соответствующие вашему автомобилю.

• Юрий Настин
• Распечатать

Шинный калькулятор с 3d визуализацией онлайн

При смене резины зачастую возникает вопрос с размерностью покрышек, доступных для конкретной модели автомобиля. Связано это с тем, что диаметр шины и ее ширина должны находиться в определенных границах, допустимых производителем автомобиля. Чаще всего последний размещает данные сведения в руководстве по эксплуатации или на крышке бензобака. Даже при незначительных отклонениях от рекомендованных норм возрастает потребление топлива, снижается точность работы спидометра. Если же выбранный размер значительно превосходит рекомендованный, существенно возрастают риски возникновения аварийных ситуаций.

Для упрощения определения размера шин был разработан специальный шинный калькулятор, позволяющий пользователю обойтись без необходимости расшифровки цифровых значений на боковых поверхностях резины. С помощью подобного калькулятора определяется разница размеров шин, высота профиля и другие параметры. Кроме того, подобный калькулятор позволяет получать и другую сопутствующую информацию, например, по отклонениям работы спидометра, изменению величины дорожного просвета и так далее.

Предназначение визуального шинного калькулятора

Визуальный калькулятор позволяет каждому владельцу авто без проблем определить размерность покрышек и ширину необходимых дисков. С его помощью возможно определять диаметр колес, погрешность спидометров, увеличение дорожной колеи и изменения просвет под днищем автомобиля. Посредством шинного калькулятора предельно просто определяется оптимальный размер, подходящих для конкретной модели автомобиля. Встроенная система конвертации размеров позволяет моментально трансформировать значения из дюймовой системы в метровую и обратно.

Воспользоваться потенциалом калькулятора целесообразно в случаях, когда автовладелец переходит на использование шин и дисков отличного от первоначального размера. Он позволяет визуально определить основные размеры, после чего смоделировать их для выбранного автомобиля. В свою очередь подбор шин с его помощью невозможен, так как изначально он не предусматривает деления по производителям.

Подбор и сравнение шин по данным калькулятора 2.0

В случае установки новых дисков и шин иного типоразмера на основе полученных от калькулятора данных, целесообразно дополнительно осуществить ряд замеров. Определить целесообразно расстояние по внутренней стороне между колесом и подвеской, а также от протектора до чашки амортизатора. Кроме того, потребуется замерить расстояние между протектором, крылом и рулевыми тягами.

В свою очередь при выборе новых покрышек необходимо исходить из целесообразности незначительного отклонения в геометрических размерах новых шин от использовавшихся ранее. Значительный размер размеров станет причиной нестабильности в движении авто.

Каждый автомобиль изначально создается под определенные параметры и размеры. В полной мере это касается и допустимого размера используемых дисков и резины. Соответственно выбираемые модели резины должны находиться в установленных границах. Применение шинного калькулятора позволяет максимально упростить процесс подбора в зависимости от конкретного транспортного средства.

Россиянам приходится регулярно сталкиваться с заменой резины, в первую очередь сезонной. Самым простым решением в такой ситуации является использование аналогичной по размерам резины. При сохранении размерности резины колесо также сохранит свои первоначальные размеры.

В случаях же когда выбирается резина иного размера, требуется подбор соответствующих дисков, позволяющих получить колесо с необходимыми размерами. При этом за счет изменения типовых размеров шин имеется возможность управления ездовыми характеристиками автомобиля, придавая дополнительной мягкости или жесткости. Чем выше используемый профиль, тем мягче чувствует себя автомобиль на дороге. С уменьшением профиля растет жесткость, а узкие шины дают больше сцепления с заснеженной поверхностью, поэтому смотрятся более выгодно на зимних дорогах.

При этом при подборе размерности шин и дисков требуется придерживаться допустимых размеров. Например, слишком широкие покрышки будут в движении касаться колесных арок, затирая их, и интенсивно изнашиваясь самостоятельно. Учитывать стоит и тот факт, что изменение размера колес сказывается на работе спидометра, в частности величине погрешности.

Со стороны может показаться, что многообразие доступных конфигураций значительно усложняет расчеты, но шинный калькулятор многократно упрощает процесс подбора с использованием 3D-моделирования. Правильный подбор шин, это не только необходимая безопасность, но и оптимизация дорожных возможностей автомобиля. При этом наличие метрической и дюймовой системы размеров позволяет без проблем работать и с американскими, и европейскими типоразмерами.

Диаметр шин: характеристика и основные размеры

Каждый автовладелец сталкивается с выбором покрышек для автомобиля. Это может быть смена сезонности (летние, зимние), плановая замена или смена шин с целью улучшения каких-либо характеристик. Прежде, чем приступать к выбору, каждый владелец должен знать, как правильно подбирать покрышки для своего авто – это значит, не только понимать, какие характеристики требуются, но и такие параметры, как наружный диаметр шины и подходящие размеры колеса (рекомендованные к установке).

Автомобильное колесо

Диаметр и размеры

Современный рынок предлагает огромное количество шин разных типоразмеров для любых условий. Но для каждого автомобиля есть свои допустимые размеры диаметра покрышки. Чтобы узнать, какая подойдёт на автомобиль, нужно воспользоваться инструкцией по эксплуатации машины (если стоит заводская резина) или воспользоваться маркировкой, которая наносится на шины.

Маркировка шины

Размер и диски

Чтобы осуществить правильный подбор диаметра и типоразмера шин необходимо обратиться к специалисту, или к рекомендациям производителя, чтобы узнать подходящие значения для конкретной машины. Среди всех диаметров зимних шин и летних можно выделить самые популярные: R19; R18; R17; R16; R15; R14.

Параметры измерений

Важно: необходимо соблюдать рекомендации – если типоразмер будет не соответствовать, то возможно, что покрышка, при движении будет задевать кузов, или, из-за смещения центра тяжести некоторые показатели будут ухудшаться, возможно, быстрое стирание резины, при установке шин с неправильным вылетом.

Как измеряется диаметр

Когда необходимо подобрать диски для определённого размера шин, то можно воспользоваться таблицей:

Ширина диска(дюйм)	Минимальная ширина шины	Подходящая ширина покрышки	Максимальные размеры шины
5	155	165	175	185
5.5	165	175	185	195
6.0	175	185	195	205
6.5	185	195	205	215
7.0	195	205	215	225
7.5	205	215	225	235
8.0	215	225	235	245
8.5	225	235	245	255
9.0	235	245	255	265
9.5	245	255	265	275
10.0	255	265	275	285
10.5	265	275	285	295
11.0	275	285	295	305
11.5	285	295	305	315
12.0	295	305	315	325
12.5	305	315	325	335

Стоит отметить, что в таблице указаны не все значения по подбору – существуют диски от 3 дюймов и больше, но всё напрямую зависит от радиуса колеса, которое будет выбрано для конкретного автомобиля. Поэтому необходимо опираться, прежде всего, на рекомендации производителя автомобиля, или на комментарии специалиста.

Изменение типоразмера

Некоторые автовладельцы специально изменяют радиус колёс, и подразделяются такие изменения на несколько категорий:

• Увеличение ширины – допустимо увеличение этого показателя не более, чем на 24мм, но только с сохранением прежней высоты. Иначе колесо будет тереться об кузов, что быстро приведёт его в негодность. Примером будет взят диаметр шины R15 с размерностью 185/65. После увеличения, характеристики будут составлять 195/65 (24мм – максимальная величина расширения, средняя — 12). После этого уменьшится тормозной путь, и автомобиль станет ехать немного мягче, но цена на покупку новых покрышек возрастёт.
• Высота – установка немного увеличит проходимость, но увеличивать показатель намного – нельзя. Это приведёт к быстрому стиранию покрышек о кузов автомобиля.
• Вылет колеса – часть автовладельцев стремится увеличить ширину диска, и получается, что колесо оказывается немного выступающим из арки. Такое изменение губительно для машины, и быстро приведёт к выходу из строя подвески. Оптимальный вылет колеса регламентируется заводом-производителем, и менять его не рекомендуется.

• Наружный диаметр диска – автовладельцы, иногда стремятся увеличить диаметр диска, и в качестве покрышек используют низкопрофильную резину. Например, при диаметре шины R16 и типоразмером 195/60 оно подойдёт для замены колеса с характеристиками 185/65 и 15 радиусом – в этом случае придётся пожертвовать ходовыми характеристиками и плавностью хода. Бывают случаи, когда уменьшение диаметра приводит к улучшению ходовых характеристик машины, а именно – увеличению мягкости работы подвески. Но в этом будут и минусы – на высоких скоростях автомобиль может потерять курсовую устойчивость.

Итог подводится следующий: при выборе новых колёсных дисков и шин, оптимальным решением, будет подбор, основанный на заводских рекомендациях. Для изменения параметров шин нужно отчётливо представлять, чем это может грозить при эксплуатации автомобиля.

Ставить и выбирать изменённые покрышки самостоятельно, без консультации со специалистом не рекомендуется, и может привести к выходу из строя всего автомобиля.

Таблица соответствия размеров дисков и шин

Перед каждым автомобилистом рано или поздно встанет вопрос покупки новых дисков и покрышек. Некоторые водители предпочитают устанавливать альтернативные диски для своей машины, другие выбирают стандартные размеры. Чтобы правильно выбрать шины к дискам и наоборот необходимо знать параметры этих компонентов для вашего автомобиля.

Установка дисков и шин с неверными параметрами негативно скажется на управляемости, а также ускорит износ ходовой части. Таблица шин и дисков поможет вам разобраться в вопросе и купить нужные компоненты. В таблице указаны размеры шин расшифровка, а также характеристики дисков.

Особенности подбора дисков и шин

На обод диска одевается покрышка, соответственно, ширина профиля шины должна совпадать с профилем диска. В последние годы появилась мода на установку увеличенных дисков, производители автомобилей не рекомендуют идти на этот шаг. При большой разнице между покрышками и дисками пятно контакта будет неравномерным, как результат, потеря показателей управляемости.

Соразмерность шин и дисков стоит изучить с двух сторон:

• Подбор резины и дисков выполняется по рекомендациям производителя вашего автомобиля. Вы открываете руководство по эксплуатации и смотрите размеры, к примеру, вам нужно поставить диски R13, по этому показателю вы подбираете рекомендуемый размер шин.
• Вторая сторона – это фитмент (проверка положения колес относительно арок, изучение посадки резины). Проводится фитмент в случаях, если присутствует низкая посадка, отрицательный развал или другие особенности тюнинга.

Маркировка диска и шины

Автомобилист, который собирается покупать диски, должен знать их маркировку и размер шин. Разберем ее на примере диска R13 4х98 D58.6 ET35 J5:

• R13 – диаметр обода колеса, указанный в дюймах;
• 4х98 – цифрой «4» обозначается количество отверстий под крепеж, что касается цифры «98», то она обозначает диаметр этих отверстий в миллиметрах;
• D58.6 – диск устанавливается на ступицу, а D58.6 обозначает диаметр этого отверстия в мм;
• ET35 обозначает расстояние от центра диска до привалочной поверхности, другими словами – вылет, указывается в мм;
• J5 – ширина обода в дюймах.

Мы разобрали размерность дисков, теперь стоит узнать, как рассчитать размер шин. Для примера возьмем шины с типоразмером 135/80R 13:

• Буквой «R» обозначается конструкция шины, в нашем случае это радиальная покрышка;
• Цифра «135» указывает на ширину профиля в миллиметрах;
• Цифра «13» – это диаметр внутренней окружности покрышки, который указывается в дюймах;
• Цифра «80» говорит об отношении высоты к ширине, в данном случае это 80%.

Правильный выбор дисков и шин

Если вы хотите сохранить показатель безопасности, не стоит менять диаметр окружности центров крепежных отверстий, то есть PCD дисков. То есть размеры шин и дисков должны соответствовать рекомендациям. Установка покрышек и дисков с небольшим расхождением допускается, но в этом случае нужно воспользоваться крепежными болтами с эксцентриками.

Благодаря этим элементам появляется возможность поставить диски с PCD 100 мм на машины, где должны стоять диски с PCD 98 мм. Также размеры автомобильных шин и дисков должны соответствовать по центральным отверстиям. В некоторых случаях это требование соблюсти не получается, решить проблему поможет установочное кольцо.

Полезный совет! Установочное кольцо имеет такой же внешний диаметр, как и у диска. Что касается внутреннего диаметра, то он соответствует диаметру ступицы. При правильной установке этого компонента вы сохраните показатели автомобиля.

Таблица соотношения дисков и шин

Изучите таблицу и найдите ваш вариант. Таблица шин и дисков по размеру позволяет отыскать нужные размеры водителям, которые раньше с вопросом замены дисков и шин не сталкивались:

Скачать таблицу соответствия шин и дисков в формате .doc: Таблица соответствия шин и дисков

Размер шины	Размер диска (ширина обода)
Профиль шины	Типоразмер шины	Рекоменд.	Мин.	Макс.
12 дюймов
82	125R12 135R12 145R12 155R12
