Как работает система охлаждения двигателя?

Зачем нужно охлаждение двигателя и как это работает

Принцип работы двигателя внутреннего сгорания (далее — ДВС) представляет собой строгую очередность микровзрывов горючей смести в цилиндрах. Соответственно повышается и температура двигателя, которая становится критической. Подобные процессы неминуемо приводят к выходу из строя силового агрегата любого транспортного средства. Именно поэтому во всех современных ДВС обязательно применяется система охлаждения.

Функции и виды системы

Основное назначение системы охлаждения и бензинового, и дизельного ДВС сводится к принудительному отводу тепла от деталей двигателя, которые нагреваются в процессе его работы, и поддержанию его рабочего температурного режима.
Помимо данной функции, система охлаждения автомобиля выполняет и ряд иных сопутствующих задач:

1. ускорение прогрева двигателя до рабочей температуры;
2. нагрев воздуха для отопления салона;
3. охлаждение системы смазки ДВС;
4. охлаждение выхлопных газов (при применении рециркуляции);
5. охлаждение воздуха (при турбонаддуве);
6. охлаждение смазки в коробке передач (при АКПП).

В зависимости от принципа действия и способа функционирования принято различать следующие системы охлаждения:

• жидкостную (основанную на отводе тепла потоком жидкости);
• воздушную (базирующуюся на охлаждении воздушным потоком);
• комбинированную (сочетающую в себе принцип действия жидкостной и воздушной систем).

Структура системы

Подавляющее большинство ДВС имеют жидкостную систему охлаждения (закрытого типа), использующую принцип принудительной циркуляции. Именно она, с одной стороны, способно обеспечить максимально эффективное охлаждение, а с другой, — является более эргономичным и комфортным способом отвода избыточного тепла от двигателя.

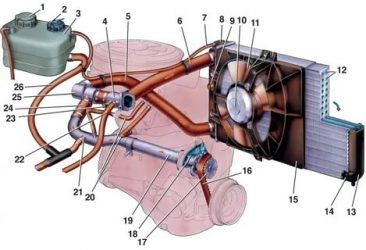

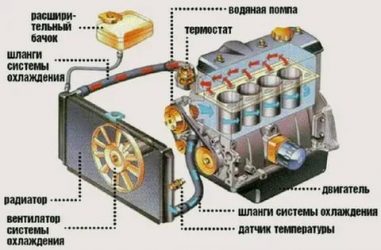

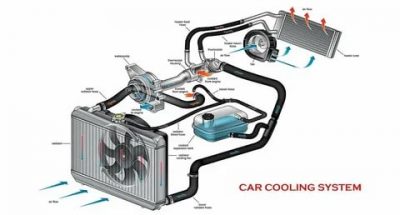

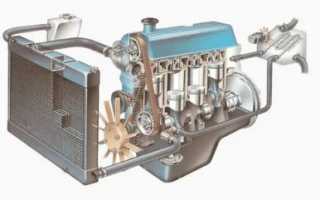

Устройство и принципиальная схема системы охлаждения двигателя (как дизельного, так и бензинового) включает в себя работу следующих компонентов:

1. радиатора с вентилятором (электрическим, механическим или гидравлическим);
2. радиатора отопителя («печки») с электрическим вентилятором;
3. рубашек охлаждения блока цилиндров и головки блока;
4. термостата;
5. циркуляционного (водяного) насоса («помпы»);
6. расширительного бачка;
7. крана радиатора «печки»;
8. соединительных патрубков и шлангов.

В качестве охлаждающей жидкости может использоваться вода, тосол, антифриз. Система охлаждения подавляющего числа автомобилей использует тосол, как более оптимальный вариант, из-за хорошего соотношения стоимости и функциональных характеристик.

Принцип работы системы

Принцип функционирования системы охлаждения двигателя (и бензинового, и дизельного) весьма прост и основан на целенаправленной циркуляции охлаждающей жидкости. Охлаждающая жидкость, забирая тепло у деталей двигателя (в рубашках охлаждения), под воздействием давления, создаваемого водяным насосом, начинает циркулировать по системе, осуществляя теплообмен.

Первоначально движение жидкости осуществляется при закрытом термостате по малому кругу, то есть без работы радиатора. Это делается для того, чтобы убыстрить процесс прогрева двигателя и доведения его до рабочей температуры. После возврата жидкости в рубашки охлаждения процесс циркуляции продолжается.

В том случае, когда температура достигает высоких показателей (в пределах 100 градусов), открывается термостат, и охлаждающая жидкость начинает двигаться по большому кругу, заходя в радиатор. Это сразу же остужает двигатель, ибо в систему охлаждения поступает жидкость, ранее не использовавшаяся (находившаяся в радиаторе). Сам радиатор охлаждается потоком атмосферного воздуха.

При дальнейшем нагреве двигателя (например, в летний период), когда жидкость не успевает остывать до необходимого температурного уровня, специальное устройство автоматически включает электрический вентилятор («ленивец»), дополнительно охлаждающий радиатор и частично двигатель. Вентилятор работает до достижения необходимого уровня температуры жидкости, и специальное устройство выключает его.

Механический вариант вентилятора, соединенный с коленвалом ременной передачей, работает в постоянно действующем режиме.

При необходимости (например, в холодное время года) охлаждающая жидкость через открытый кран отопителя заходит в «печку», где с помощью радиатора, с одной стороны, дополнительно остывает, отдавая избыточное тепло, а с другой, — обогревает воздух в салоне автомобиля.

Основные неисправности системы

Если обратиться к пункту 2.3.1 ПДД и к «Перечню неисправностей…», с которыми ограничивается движение транспортных средств, то в них можно обнаружить полное отсутствие упоминаний о проблемах, связанных с системой охлаждения двигателя. Это означает, что поломки системы не позиционируются в качестве неисправностей, с которыми запрещается движение. А, следовательно, система охлаждения и ее ремонт – это личное дело каждого водителя, степень его комфорта на дороге.

Каковы же основные «несерьезные» проблемы, которые может испытывать система охлаждения ДВС?

Во-первых, наиболее распространена негерметичность или течь охлаждающей жидкости. Причем, ее причины могут заключаться в смене уличной температуры (чаще – наступления сезона морозов). Среди популярных причин – и закоксованность патрубков и шлангов, которые под постоянным воздействием высокой температуры теряют эластичность.

Протекание охлаждающей жидкости обуславливается и физическими повреждениями основного радиатора и радиатора «печки», полученными либо химическим путем (например, реактивами, входящими в состав тосола), либо посредством механического воздействия (например, удара).

Во-вторых, не менее популярная неисправность – выход из строя (или заклинивание) термостата. Клапан термостата (устройство, находящееся в постоянном контакте с жидкостью), постепенно коррозирует.

В конечном счете, происходит его заклинивание, что исключает срабатывание в системе «открыто-закрыто». Результаты подобного состояния термостата двояки:

1. при заклинивании в положении «открыто» охлаждающая жидкость двигается только по большому кругу (с постоянным использованием радиатора), что приводит к слабому и длительному прогреву двигателя и, соответственно, плохой обогреваемости салона автомобиля;
2. при заклинивании в положении «закрыто» охлаждающая жидкость, напротив, двигается только по малому кругу (без использования радиатора), что обусловливает перегрев двигателя и может привести к необратимым изменениям в структуре металла, уменьшению ресурса силового агрегата и даже к его поломке.

В-третьих, серьезной неприятностью представляется поломка циркуляционного насоса (или «помпы»). Чаще всего эта неисправность связана с выходом из строя подшипника «помпы» — ее основной детали. Причины банальны – износ или некачественная запчасть. Спрогнозировать поломку затруднительно, но уловить начало нестандартной работы «помпы» более чем возможно – по характерному свистящему звуку подшипника.

Он означает, что циркуляционный насос требует немедленной замены.

В-четвертых, при определенных условиях возможно засорение системы охлаждения двигателя. Причинами подобного состояния является, как правило, отложение солей в каналах системы охлаждения (радиатора, блока, головки блока). При этом нарушается циркуляция охлаждающей жидкости и отвод излишнего тепла от двигателя и его деталей ухудшается.

В конечном счете, это приводит к перегреву двигателя со всеми вытекающими отсюда последствиями.

Основы эксплуатации и обслуживания системы

Контроль за состоянием системы охлаждения – это необходимое условие комфортного движения на транспортном средстве. Несмотря на то, что неисправности указанной системы не запрещают эксплуатации автомобиля, водитель должен понимать опасность перспективы выхода ее из строя.

Перегрев двигателя, более чем возможный в теплое время года, и недостаточный обогрев салона автомобиля в зимнюю пору приводит к необходимости ремонта, порой весьма дорогостоящего.

Соблюдение элементарных правил эксплуатации системы охлаждения двигателя позволит избежать, вовремя предупредить или минимизировать воздействие неисправностей на нормальную работу автомобиля.

Постоянный контроль уровня охлаждающей жидкости

Расширительный бачок служит для визуального контроля за уровнем жидкости в системе охлаждения. Дело в том, что объем системы охлаждения постоянен, а вот объем жидкости изменяется в зависимости от условий эксплуатации. При понижении или повышении уровня охлаждающей жидкости (указанного на расширительном бачке) необходимо корректировать ее количество в системе.

Диагностика негерметичности системы

Постоянное понижение уровня охлаждающей жидкости чаще всего связано с ее протеканием. Многочисленные соединения патрубков с элементами системы охлаждения, коррозия основного радиатора или радиатора «печки» приводят к постоянному уменьшению уровня жидкости в расширительном бачке. Диагностирование проблемы связано с обнаружением темных пятен на узлах и агрегатах, расположенных в моторном отсеке, мокрым следам на проезжей части, а также по характерному сладковато-приторному запаха тосола. Более серьезный характер носит обнаружение следов тосола на масляном щупе, что приводит к дорогостоящему ремонту двигателя.

Симптомы перегрева или недостаточного нагрева двигателя

Перегрев может быть связан с несколькими причинами:

1. заклиниванием термостата в положении «закрыто»;
2. засорением каналов системы;
3. недостаточным уровнем жидкости в системе.

А вот недостаточный нагрев двигателя автомобиля свидетельствует исключительно о заклинивании термостата, который работает только в положении «открыто».

Подведем итог. Система охлаждения двигателя выполняет функции отвода излишнего тепла от силового агрегата, образовавшегося в процессе работы, и поддержания нормального (рабочего) режима его эксплуатации.

Система охлаждения двигателя

Цель системы охлаждения двигателя заключается в отведении от него лишнего тепла, чтобы поддерживать работу мотора на самых эффективных температурах, а также как можно скорее доводить его до нужной температуры после запуска. В идеале система охлаждения защищает двигатель, работающий на самых эффективных температурах, не зависимо от условий эксплуатации. Как только топливо сжигается в моторе, около одной трети энергии топлива превращается в работу. Ещё треть выходит через выхлопную трубу не использованной, оставшаяся треть превращается в тепло. В любом двигателе внутреннего сгорания необходима какая-нибудь система охлаждения.

Принцип работы системы охлаждения двигателя

Если система охлаждения отсутствует, детали будут плавиться от тепла, а поршни – расширяться так, что не смогут двигаться в цилиндрах (так называемый »захват»). Система водяного охлаждения двигателя состоит из:

• водяной системы двигателя;

• охлаждающего вентилятора (электрический или ременный привод);

• и, как правило, расширяющегося (в случае переполнения) бака.

Двигатели, сжигающие топливо, производят огромное количество тепла, температура может достигать до 4000 градусов по Фаренгейту, при которой горит топливовоздушная смесь. Тем не менее, при нормальной рабочей температуре около 2000 градусов по Фаренгейту система охлаждения удаляет около одной трети тепла в камере сгорания.

Выхлопная система забирает большую часть тепла, но детали двигателя, такие как стенки цилиндров, поршни и головки цилиндров, поглощают большое количество тепла. Если часть двигателя становится слишком горячей, масляная плёнка не в состоянии защитить её.

Отсутствие смазки может разрушить двигатель. С другой стороны, если мотор работает на слишком низкой температуре, это неэффективно, масло загрязняется (увеличивая износ и уменьшая лошадиные силы), становится более вязким, а расход топлива оставляет желать лучшего – не говоря уже о выхлопных газах! По этим причинам, система охлаждения должна оставаться в стороне, пока двигатель не прогреется.

Есть два типа систем охлаждения: жидкостное и воздушное охлаждение. Большинство двигателей охлаждаются жидкостью. Воздушное охлаждение используется чаще для самолетов, мотоциклов и газонокосилок.

В двигателях с жидкостным охлаждением предусмотрены каналы для жидкости или охладителя через блок цилиндров и их головки. Охлаждающая жидкость должна иметь косвенный контакт с такими частями двигателя как камеры сгорания, стенки цилиндров, места клапанов и их направляющие.

Проходя через каналы в двигателе, охлаждающая жидкость нагревается (она поглощает тепло от деталей мотора), после чего проходит через радиатор, охлаждающий её. После того, как в радиаторе она снова стала холодной, охлаждающая жидкость возвращается в двигатель. Это действие продолжается до тех пор, пока работает двигатель. Охлаждающая жидкость поглощает и отводит тепло мотора, а радиатор охлаждает охлаждающую жидкость.

Для проверки давления в системе охлаждения используется специальный измеритель, помогающий механику определить наличие утечек. Утечка может быть обнаружена и устранена прежде, чем она вызовет большие проблемы.

Основные проблемы

Рассмотрим основные проблемы с системой охлаждения, возникающие у автомобилей.

• Поврежденный шланг. Шланги изнашиваются и могут потечь. После потери охлаждающей жидкости, система больше не может охлаждать двигатель и он перегревается.

• Обрыв ремня вентилятора. Водяной насос приводится в действие мотором через ременную передачу. Если ремень рвется, то водяной насос не сможет вращаться, и охлаждающая жидкость не будет циркулировать по двигателю. Это может привести к перегреву двигателя.

• Неисправность корпуса радиатора. Корпус радиатора предназначен для выдерживания давления в системе охлаждения. Давление поднимает температуру, при которой охладитель закипает и, таким образом, поддерживает устойчивость системы. Если корпус не выдержит давления, то машина может перегреться в жаркие дни.

• Отказ водяного насоса. Чаще всего вы услышите скрип и обнаружите утечку охлаждающей жидкости из передней части насоса или под автомобилем. Первыми признаками являются небольшие пятна охлаждающей жидкости под машиной после ночи на парковке и сильный запах охлаждающей жидкости во время вождения.

• Прокладка головки цилиндра. Замечаете много белого дыма из Вашей выхлопной трубы? Возможно это прокладка головки. Прокладка головки уплотняет головку цилиндра, а также каналы охладителя. В случае повреждения прокладки охладитель может попасть в цилиндр и превратиться в пар. Прокладка головки повреждается наиболее часто после того, как двигатель перегревается. Когда очень жарко, головка цилиндра может деформироваться и прокладка повредится.

Профилактическое обслуживание

• Регулярно проверяйте все ремни и шланги (хороший момент – при замене масла).

• Обращайте внимание на подтеки охлаждающей жидкости под машиной, они могут быть признаком проблем в будущем.

• Меняйте охлаждающую жидкость каждые 2-3 года в зависимости от рекомендаций производителя. Проверьте ваш корпус радиатора на наличие повреждений резиновых уплотнений. Замените их, если Вы думаете, что они изношены. 150-300 рублей – довольно дешевая страховка.

• Промывайте свою систему охлаждения каждые 5 лет. Ей достается вся коррозия, которую создал двигатель.

Что обсудить с механиком

Дайте Вашему механику знать, когда возникает перегрев. Перегрев на холостом ходу, в отличии от перегрева на высоких скоростях, указывает на различные проблемы.

Спросите у механика, стоит ли заменить ремни или цепи, пока он заменяет водяной насос. Во многих случаях ремень, который приводит в движение водяной насос, поэтому в любом случае его придётся снимать, чтобы получить доступ к насосу.

: Система охлаждения двигателя автомобиля. Общее устройство. 3D анимация

Система охлаждения двигателя — принцип работы

Поддержание оптимальной температурной среды необходимо для стабильного функционирования и долгой эксплуатации ДВС. От этого также зависят эффективность масла, обогрев салона, газовая рециркуляция, работа коробки и турбонадува. Система обеспечивает оптимальный тепловой режим даже при 45 градусах Цельсия, дает мотору быстро нагреваться до рабочей нормы и способствует минимальному расходу мощности на “включение” отдельных элементов и пр.

Узнайте стоимость диагностики двигателя онлайн за 3 минутыНе тратьте время впустую – воспользуйтесь поиском Uremont и получите предложения ближайших сервисов с конкретными ценами!Получить цены

Как работает охлаждение автомобильного двигателя

Для обеспечение нормальной “охлаждающей” деятельности необходим блок управления. Она учитывает температуру окружающей среды, смазки, рабочей жидкости и пр. После математической оценки различных параметров подаются команды, а также производится регулировка для компенсации отклонений.

Элементы узла перечислены ниже:

• радиаторы (трубчатый, масляный, газовый);
• вентилятор (возможно механическое, гидравлическое или электрическое приводное устройство);
• насос (необходим для циркуляции жидкости);
• термостат (регулирует объем раствора в радиаторе, вариант с электрическим подогревом позволяет использовать три его рабочих положения);
• отопительный теплообменник (позволяет использовать тепло из воздуха для последующего обогрева);
• бачок расширителя (компенсирует изменение объема воздушной массы);
• рубашка охлаждения мотора (магистрали для жидкости, проходящие через цилиндрический блок и головку блока ДВС);
• система управления (в том числе датчики).

Как работает ЭБУ охлаждения двигателя? Температурный сенсор посылает в блок управления электрический сигнал, опираясь на тепловые данные.

При необходимости на выходе радиатора монтируют дополнительное считывающее устройство.

Блок реагирует на сигналы, подключая различные части агрегата. Автоматизацию работы обеспечивает специальная программа, обрабатывающая сигналы и отслеживающая настройки. Здесь также могут “привлекаться” реле (послеостановочного охлаждения и вспомогательного насоса), нагреватель термостата и “мозги” радиаторного вентилятора.

Виды способов охлаждения двигателя

Комбинированная система – наиболее оптимальный вариант охлаждения.

Температура мотора регулируется за счет хладагента с воздухом. Основываясь на этом, разделяют три вида процессов:

• жидкостный (выполняется принудительно или благодаря разнице плотности холодного и горячего растворов, комбинированный вариант неэффективен при включенном моторе/+40 градусах Цельсия за окном);
• воздушный (обдув вытесняет из-под капота теплый воздух, происходит естественным путем или при помощи вентилятора, как самостоятельный “охладитель” не используется — низкая эффективность);
• комбинированный (включает “воздушный” и “жидкий” контуры одновременно).

Системы охлаждения двигателя на основе раствора бывают открытыми или закрытыми.

В первых участвует большее количество хладагента (высокая температура кипения). Во втором случае пароотводная  трубка обеспечивает взаимодействие с атмосферой.

Работа системы охлаждения двигателя

Рассмотрим комбинированный способ, так как он самый популярный из-за своей эффективности. При запуске ДВС включается насос, который перекачивает жидкость через малый контур. После прогрева мотора начинает работать термостат, активируя большой “холодный” контур. Раствор “омывает” узлы двигателя и расширяется из-за нагрева. Доля жидкости попадает в бачок. В результате компенсируется лишний объем жидкости (это не зависит от давления).

Проходя через радиатор системы охлаждения двигателя автомобиля, антифриз теряет температуру, “перетекая” на новый цикл. При недостаточности работы такого алгоритма специальный датчик передает сигнал на управляющий блок, чтобы запустить вентилятор. В случае, когда такая мера не помогает, на “приборке” загорается лампочка перегрева мотора.

Рециркулирующие радиаторы, синхронизирующие температуру смазки и выхлопа, присутствуют не всегда. А жаль — при наличии подобных агрегатов эксплуатация авто становится безопаснее и экономичнее. Если автомобиль комплектуется турбонадувом, конструкция включает допконтур для снижения воздушной температуры.

Особенности жидкостного охлаждения двигателя

Следует тщательно подбирать антифриз со всеми необходимыми присадками.

Сначала для этих целей использовали деионизированную или дистиллированную воду. Сегодня этого недостаточно: в современных авто рабочий температурный диапазон шире. Еще один недостаток “прародителей” антифриза — отсутствие антикоррозийного свойства. В настоящее время спец. средства содержат присадки, обеспечивающие необходимые технические характеристики рабочего раствора, например:

• этиленгликоль;
• ингибиторы коррозии.

При жидкостной системе охлаждения двигателя допустимо добавление чистой воды в экстренном случае. После этого рекомендуем заменить хладагент на качественный, чтобы не допустить перегрева и окисления составных элементов.

Помните о регулярном ТО. Чаще всего производители рекомендуют проводить плановую замену каждые 70-100 тыс. км пробега. Опытные автолюбители советуют регулярно измерять уровень антифриза. Это делают на холодном ДВС. Нормой считается уровень нижнего края трубки расширительного бачка. Для ориентира есть пометки “минимум” и “максимум”. Если после долива уровень быстро падает, потеряна герметичность. Необходим ремонт или замена запчастей.

Для чего нужна рубашка охлаждения двигателя

Основные составляющие узла: вентилятор, заслонки и ребра.

Этот элемент используется при “воздушном” варианте. Тепло от цилиндрического блока и головки “переходит” обдувающему воздуху. Через рассматриваемое устройство при помощи вентилятора прогоняется холодная воздушная масса. Это происходит благодаря связи с коленчатым валом при участии ременной передачи. Чтобы улучшить теплоотвод, цилиндры с головками снабжают “ребрами”. Заслонки, управляемые термостатами, регулируют интенсивность процесса.

Такой вариант используют реже, предпочитая “жидкостный” аналог.

Агрегатор Uremont.com предлагает автовладельцам инструменты для решения вопросов любой сложности:

• интерактивная карта (для быстрого определения подходящего по расположению варианта — актуально для России, Беларуси и Казахстана);
• оценки и отзывы пользователей (дают возможность проанализировать качество услуг, предоставляемых партнерскими СТО);
• онлайн-заявка (оформляя запрос через специальный бланк, вы получаете отклики в течение нескольких минут) и пр.

Устройство и принцип работы системы охлаждения двигателя

Помимо главной функции отвода тепла от основных узлов двигателя автомобиля, система охлаждения решает ряд дополнительных задач. Фактически она участвует в работе системы смазки, отопления салона, выхлопа и рециркуляции отработавших газов, турбонаддува и коробки передач. О том, как она устроена, а также в чем заключается принцип работы охлаждающей системы и пойдет речь далее.

Виды систем охлаждения двигателя

Регулирование температуры автомобильного двигателя может осуществляться при помощи охлаждающей жидкости (антифриза, ОЖ) и посредством циркуляции воздуха. Исходя из этого различают три вида систем:

• Воздушная. Физически представляет собой обдув, благодаря которому происходит вытеснение горячего воздуха из подкапотного пространства в атмосферу. Воздушное охлаждение может быть естественным и принудительным (с использованием вентилятора). В силу низкой эффективности как самостоятельная система практически не применяется.
• Жидкостная. Представляет собой систему трубчатых контуров, по которым циркулирует охлаждающая жидкость. Жидкостное охлаждение может быть принудительным (перекачка насосом), термосифонным (за счет разности в плотности нагретой и охлажденной жидкостей) и комбинированным (охлаждение головки блока цилиндров осуществляется принудительно, а остальные узлы термосифонным принципом). Такая система более эффективна в сравнении с воздушной, но при определенных режимах работы (длительный простой с включенным двигателем, повышенные температуры окружающей среды) может быть недостаточной для качественного охлаждения.
• Комбинированная. Представляет собой использование и воздушного обдува, и жидкостных контуров.

Системы охлаждения на основе жидкости также разделяются на открытые и закрытые. Первые имеют сообщение с атмосферой при помощи пароотводной трубки, а во вторых жидкость полностью изолирована от окружающей среды. В закрытых системах давление антифриза больше, а следовательно, выше и температура кипения. Это позволяет использовать их при высоких температурах нагрева жидкости (до 120°C).

Устройство и принцип работы системы охлаждения ДВС

Система охлаждения двигателя

Наиболее популярной в современных автомобилях является комбинированная система охлаждения двигателя с принудительной циркуляцией воздуха и жидкости. Она состоит из следующих элементов:

• Радиатор системы охлаждения.
• Вентилятор радиатора.
• Малый и большой охлаждающие контуры.
• Рубашка системы охлаждения (система каналов в блоке цилиндров).
• Датчик температуры.
• Термостат.
• Расширительный бачок.
• Насос (помпа).
• Радиатор печки.
• Масляный радиатор (опционально).
• Радиатор системы рециркуляции отработавших газов (опционально).

В момент запуска двигателя насос начинает перекачку жидкости по малому контуру. Когда двигатель нагревается до рабочей температуры, срабатывает термостат и открывает второй (большой) контур охлаждения. Проходя через узлы мотора, охлаждающая жидкость нагревается и расширяется. При увеличении температуры часть жидкости поступает в расширительный бачок. Это позволяет компенсировать излишний объем, независимо от того, какое давление установилось в системе.

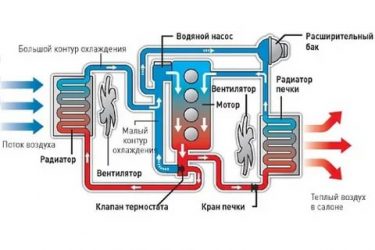

Большой и малый круги циркуляции ОЖ

Проходя через участок радиатора системы охлаждения, антифриз вновь остывает и возвращается на новый цикл. Если этот режим снижения температуры оказывается недостаточным, срабатывает температурный датчик, передающий сигнал блоку управления двигателя и запускающий вентилятор воздушного охлаждения. Если и его оказывается недостаточно, на приборную панель (индикатор) поступает сигнал о перегреве двигателя.

Масляный радиатор и радиатор рециркуляции отработавших газов может присутствовать не во всех системах охлаждения. Они необходимы для синхронного снижения температуры смазки и выхлопа, что делает эксплуатацию автомобиля более безопасной и экономичной. В автомобилях с турбонаддувом также может присутствовать еще один охлаждающий контур для снижения температуры воздуха наддува.

Как устроен радиатор охлаждения двигателя

Устройство радиатора системы охлаждения ДВС

Радиатор системы охлаждения ДВС состоит из следующих элементов:

• Сердцевина. Она может быть трубчатой (вертикальные трубки овального или круглого сечения, объединенные тонкими горизонтальными пластинами), пластинчатой (изогнутые пары пластин, спаянные по краям) и сотовой (спаянные трубки с сечением в виде правильного шестиугольника).
• Верхний бачок. Оснащен заливной горловиной с герметичной пробкой, а также патрубком для установки шланга, подводящего антифриз. В горловине выполнено отверстие для установки пароотводящей трубки. Последняя имеет паровой клапан, который открывается в случае закипания.
• Воздушный клапан. Он необходим для наполнения радиатора воздухом после остановки двигателя. Когда охлаждающая жидкость полностью остывает, без подачи дополнительного объема воздуха в системе может возникнуть сильное разрежение, провоцирующее сдавливание трубок.
• Нижний бачок. Оснащен патрубком для крепления шланга отвода жидкости.
• Крепления.

Принцип работы радиатора основан на многоуровневой циркуляции воздуха в его сердцевине, что делает снижение температуры охлаждающей жидкости, проходящей через него, более интенсивным.

Наиболее эффективными являются радиаторы пластинчатого типа, но они подвержены быстрому загрязнению, а потому самой популярной конструкцией стали трубчатые.

Особенности работы датчика температуры ОЖ

Датчик температуры системы охлаждения

Температурный датчик позволяет контролировать состояние системы. Определить, где находится датчик температуры охлаждающей жидкости просто: как правило, он расположен в канале головки блока цилиндров. Он представляет собой терморезистор в герметичном корпусе, который может быть изготовлен из бронзы, пластика и латуни. На корпусе имеется резьба для установки в канал.

Принцип работы датчика основан на следующем эффекте: при повышении температуры сопротивление чувствительного элемента снижается, а при ее уменьшении увеличивается. Показатель сопротивления передается на электронный блок управления двигателем. Чтобы при этом данные состояния охлаждающей жидкости были точными, датчик должен быть полностью погружен в нее. При температуре 100°C сопротивление датчика температуры охлаждающей жидкости должно быть порядка 177 Ом. С учетом погрешностей измерения допускается показатель сопротивления 190 Ом. Если же отклонения больше допустимых, датчик необходимо заменить.

В некоторых моделях автомобилей может быть предусмотрено два датчика температуры. Один отвечает исключительно за включение вентилятора радиатора, а второй представляет собой датчик указателя текущей температуры охлаждающей жидкости.

Что используют в качестве охлаждающих жидкостей

Расширительный бачок системы охлаждения

В роли рабочей жидкости в системах охлаждения изначально применялась дистиллированная или деионизированная вода. Однако для современных двигателей она не обеспечивает нужный диапазон рабочих температур.

Помимо этого, она склонна к коррозионной активности в отношении металлов, что снижает срок эксплуатации системы охлаждения. Для устранения этих недостатков в качестве охлаждающей жидкости сегодня применяются составы со специальными присадками (этиленгликоль, ингибиторы коррозии), что повышает характеристики всей системы.

Чаще всего используется антифриз, который имеет более низкий порог замерзания.

При возникновении ситуации, когда требуется экстренный долив охлаждающей жидкости, можно использовать обычную чистую воду. Однако для корректной работы системы при первой возможности такой раствор необходимо заменить на качественный антифриз.

Замена охлаждающей жидкости проводится каждые 60-100 тысяч километров пробега. В охлажденном состоянии (при выключенном двигателе) ее количество должно быть на уровне нижнего края патрубка расширительного бачка охлаждающей системы. Для удобства на нем выполнены отметки “Min” и “Max”. Когда количество жидкости ниже минимальной отметки – выполняют долив. Если после работы уровень вновь упал – это свидетельствует о разгерметизации системы.

Значимость системы охлаждения двигателя не вызывает сомнений. А потому стоит регулярно проводить профилактический осмотр ее основных узлов. Это позволит избежать перегрева двигателя и возникновения критических поломок.

(5 2,80 из 5)
Загрузка…

Вам также может понравиться

Система охлаждения автомобильного двигателя: устройство и принцип действия

Двигатели внутреннего сгорания (ДВС) и их составные части подвергаются сильному нагреву во время эксплуатации различных транспортных средств. При этом, как перегрев, так и переохлаждение мотора способны спровоцировать выход его из строя. В связи с этим одной из важнейших задач разработчиков силовых агрегатов является обеспечение оптимального теплового режима их работы. Грамотно организованная система охлаждения двигателя способствует получению наилучших эксплуатационных параметров ДВС, к которым относятся:

1. Максимальная мощность.
2. Минимальный расход горючего.
3. Увеличенный срок эксплуатации.

Влияние температурных параметров на работу мотора

За один рабочий цикл температура в цилиндрах ДВС изменяется от 80…120 градусов Цельсия во время впуска горючей смеси до 2000…2200 градусов Цельсия в процессе ее сгорания. При этом силовой агрегат достаточно сильно нагревается.

Принято считать, что двигатель нормально функционирует, если интервал изменения температуры в районе блока цилиндров находится в пределах 90 – 110 градусов Цельсия.

Если мотор во время работы охлаждается недостаточно интенсивно, то его детали сильно нагреваются и изменяются в размерах. Значительно уменьшается (из-за выгорания) и объем моторного масла, залитого в картер. В итоге увеличивается трение между взаимодействующими деталями, что приводит к их быстрому износу или даже заклиниванию.

Однако и переохлаждение ДВС отрицательно сказывается на его работе. На стенках цилиндров холодного двигателя происходит конденсация паров топлива, которые, смывая слой смазки, разжижают моторное масло, находящееся в картере.

Для исключения негативных последствий, связанных с нарушением теплового режима, системы охлаждения проектируются так, чтобы исключить перегрев и переохлаждение мотора в процессе эксплуатации.

В результате химические свойства последнего ухудшаются, что способствует:

• увеличенному расходу моторного масла;
• интенсивному износу трущихся поверхностей;
• падению мощности силового агрегата;
• увеличению расхода горючего.

Классификация

При работе мотора необходимо обеспечить отвод от 25 до 35% выделяемого тепла. Для его эффективного поглощения (отвода) чаще всего используют воду, воздух или специальную жидкость (тосол, антифриз). Материал теплоносителя определяет способ охлаждения силового агрегата.

Различают системы:

1. Принудительного воздушного охлаждения.
2. Жидкостного охлаждения с замкнутым циклом.

Жидкостная система охлаждения

В настоящее время для эффективного охлаждения автомобильных двигателей используют закрытую систему жидкостного охлаждения с замкнутым циклом.

Конструкция

В обязательном порядке система содержит расширительный бачок, который служит для компенсации изменения объема жидкости при изменении ее температуры. Кроме того, через него заливают теплоноситель.

Также в состав системы входят:

• водяная рубашка силового агрегата (пространство между двойными стенками блока цилиндров и его головки в местах отвода чрезмерного количества тепла);
• датчик температуры;
• биметаллический или электронный термостат, обеспечивающий оптимальную температуру в системе;
• помпа-насос центробежного типа, обеспечивающий принудительную циркуляцию охлаждающей жидкости в системе;
• вентилятор, с помощью которого усиливается поток встречного воздуха на основной радиатор системы;
• радиатор, осуществляющий передачу тепла окружающей среде;
• радиатор отопителя, предназначенный для передачи тепла непосредственно в салон автомобиля;
• контрольный прибор, встроенный в панель приборов автомобиля.

Принцип действия

Охлаждающая жидкость заливается в систему через расширительный бачок. Постоянно циркулируя внутри системы, она отводит тепло от составных частей мотора, нагревающихся в процессе работы, нагревается, попадает в радиатор, охлаждается в радиаторе встречным потоком воздуха и возвращается обратно.

При необходимости включается вентилятор, усиливая эффективность охлаждения. Для замкнутых систем охлаждения температура теплоносителя не должна превышать 126 градусов Цельсия. Таким образом, обеспечивается оптимальный тепловой режим работы силового агрегата.

Дополнительные функции

Кроме своей главной задачи – отвода тепла от нагревающихся элементов, жидкостная система охлаждения двигателя обеспечивает также:

• Прогрев силового агрегата в холодное время года

В современных системах жидкостного охлаждения предусмотрено два контура, по которым может циркулировать охлаждающая жидкость. Это сделано для того, чтобы в момент пуска холодного двигателя, когда его детали и сама жидкость имеют низкую температуру, циркуляция теплоносителя осуществлялась по малому кругу (мимо радиатора).

Обеспечивается это термостатом, который в момент, когда температура поднимется до определенного уровня (70-80 градусов Цельсия), открывается, давая возможность теплоносителю циркулировать по большому кругу (через радиатор). Таким образом, осуществляется ускоренный процесс прогрева двигателя.

• Нагревание воздуха в салоне автомобиля

В холодное время года с помощью горячего теплоносителя происходит нагревание воздуха в салоне автомобиля. Для этого служит дополнительный радиатор, установленный в салоне и оснащенный собственным вентилятором. С их помощью тепло, отобранное от горячей жидкости, распространяется по всему объему салона.

• Снижение температуры нагнетаемого в цилиндры воздуха

Специально для двигателей, оснащенных турбонагнетателями, предусмотрены двухконтурные системы, в которых один контур обеспечивает охлаждение жидкости, а второй – охлаждение воздуха.

Кроме того, контур охлаждения теплоносителя также представляет собой двухконтурную систему, один контур которой охлаждает головку блока цилиндров, а другой – сам блок.

Это вызвано тем, что в турбированном моторе температура головки блока цилиндров должна быть ниже температуры самого блока на 15…20 градусов Цельсия. Особенностью такой системы охлаждения является то, что каждый контур контролируется собственным термостатом.

Достоинства и недостатки

Жидкостная система охлаждения двигателя присутствует практически у всех современных автомобилей. Принципиально отличаясь от систем воздушного охлаждения, она гарантирует:

• равномерное и быстрое прогревание силового агрегата;
• эффективный отвод тепла в любых условиях эксплуатации двигателя;
• снижение затрат мощности;
• стабильный тепловой режим работы мотора;
• возможность использования выделяемого тепла для нагревания воздуха в салоне и пр.

Среди немногочисленных недостатков жидкостной системы охлаждения можно отметить:

• необходимость регулярного обслуживания и сложность ремонта;
• повышенную чувствительность к изменениям температуры.

Неисправности и способы их устранения

Всем системам жидкостного охлаждения свойственны характерные неисправности. Чаще всего встречаются:

1. заклинивание термостата в закрытом положении (циркуляция жидкости осуществляется по малому кругу);
2. поломка помпы;
3. повреждение выпускного клапана, встроенного в пробку расширительного бачка;
4. утечка теплоносителя вследствие разгерметизации системы (повреждение уплотнителей, коррозия и пр.).
5. Кроме того, достаточно часто термостат заклинивает в положении «Открыто» (теплоноситель циркулирует по большому кругу), что увеличивает время прогрева холодного мотора и способствует нестабильности теплового режима при его дальнейшей работе.

Все эти неисправности характеризуются значительным повышением рабочей температуры силового агрегата, что может привести к закипанию теплоносителя и перегреву мотора.

https://www.youtube.com/watch?v=UQTuERwdMAw

Устраняются все дефекты путем замены неисправных и/или поврежденных деталей или комплектующих.

Воздушная система охлаждения

Моторами воздушного охлаждения оснащались транспортные средства в 50-70 годах прошлого века. Типичными представителями таких автомобилей являются «Запорожец» или FIAT 500. Сейчас моторы с воздушным охлаждением в автомобилестроении практически не встречаются.

Конструкция и принцип действия

Конструктивно система принудительного воздушного охлаждения монтируется в подкапотном пространстве транспортного средства и состоит из:

• отсасывающего или нагнетающего вентилятора;
• направляющих ребер рубашки охлаждения двигателя;
• органов управления (дроссельные заслонки, управляющие подачей воздуха или муфта, регулирующая частоту вращения вентилятора в автоматическом режиме);
• температурного датчика, установленного в силовом агрегате;
• контрольного прибора, выведенного на приборную панель в салоне автомобиля.

Охлаждение мотора осуществляется встречным холодным воздухом. Для усиления его потока чаще всего используют вентилятор нагнетающего типа. Он усиливает поток холодного плотного воздуха и обеспечивает его подачу в больших количествах при малых энергетических затратах.

Отсасывающий вентилятор требует больших затрат мощности, однако обеспечивает более равномерный отвод тепла от деталей силового агрегата.

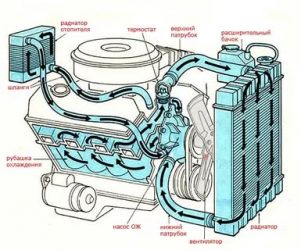

Схема, элементы системы охлаждения и их работа

Основные элементы, из которых состоит схема системы охлаждения двигателя, встречаются и схожи у разных типов моторов: инжекторных, дизельных и карбюраторных.

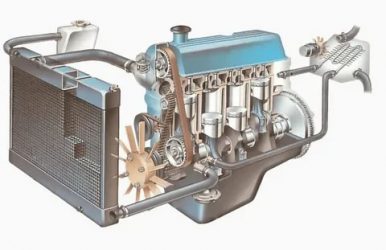

Общая схема жидкостной системы охлаждения двигателя

Жидкостное охлаждение мотора дает возможность в равной мере забирать тепло со всех узлов и деталей двигателя не зависимо от степени тепловой нагрузки. Двигатель с использованием водяного охлаждения создает меньше шума, чем двигатель с воздушным охлаждением, обладает большей скоростью прогрева при пуске.

Система охлаждения двигателя содержит следующие детали и элементы:

• рубашка охлаждения (водяная рубашка);
• радиатор;
• вентилятор;
• термостат;
• жидкостный насос (помпа);
• расширительный бачок;
• соединительные патрубки и сливные краны;
• отопитель салона.

• Рубашкой охлаждения («водяной рубашкой») принято считать сообщающиеся между двойными стенками полости в тех местах, где наиболее нужен вывод избыточного тепла.
• Радиатор. Предназначен для рассеивания тепла в окружающую атмосферу. Он конструктивно состоит из множества изогнутых трубочек с дополнительными ребрами для увеличения теплоотдачи.
• Вентилятор, включающийся электромагнитной, реже гидравлической муфтой, при срабатывании температурного датчика охлаждающей жидкости усиливает набегающий на авто воздушный поток. Вентиляторы с “классическим” (постоянно включенным) ременным приводом встречаются в наши дни редко, в основном, на старых автомобилях.
• Центробежный жидкостный насос (помпа) в системе охлаждения обеспечивает постоянную циркуляцию охлаждающей жидкости. Привод помпы чаще всего реализован с помощью ремня или шестерней. Двигатели с турбонаддувом и с непосредственным впрыском топлива, как правило, снабжены дополнительной помпой.
• Термостат – главный узел, регулирующий потоки охлаждающей жидкости, устанавливается обычно между входным патрубком радиатора и «водяной рубашкой» двигателя, конструктивно выполнен в виде биметаллического или электронного клапана. Назначение термостата – поддержание заданного рабочего температурного диапазона охлаждающей жидкости при всех режимах работы двигателя.
• Радиатор отопителя очень похож на радиатор системы охлаждения меньших размеров и расположен в салоне авто. Принципиальное отличие состоит в том, что радиатор отопителя передает тепло в салон, а радиатор системы охлаждения – в окружающую среду.

Принцип работы

Принцип работы жидкостного охлаждения двигателя состоит в следующем: цилиндры окружены «водяной рубашкой» из охлаждающей жидкости, отбирающей лишнее тепло и переносящей его к радиатору, откуда оно передается в атмосферу. Жидкость, непрерывно циркулируя, обеспечивает оптимальную температуру двигателя.

Принцип работы системы охлаждения двигателя

Охлаждающие жидкости – антифризы, тосол и вода – в процессе эксплуатации образуют осадок и накипи, нарушающие нормальную работу всей системы.

Вода не бывает химически чистой в принципе (за исключением дистиллированной) – в ней содержатся примеси, соли и всевозможные агрессивные соединения. При повышенной температуре они выпадают в осадок и образуют накипь.

В отличие от воды антифризы не создают накипи, но в процессе эксплуатации разлагаются, а продукты распада отрицательным образом сказываются на работе механизмов: на внутренних поверхностях металлических элементов появляется коррозионный налет и наслоения органических веществ.

Кроме этого, в систему охлаждения могут попадать различные посторонние загрязняющие субстанции: масло, моющие средства или пыль. Также могут попасть и специальные герметики, используемые для аварийной заделки повреждений в радиаторах.

Все эти загрязнения оседают на внутренних поверхностях узлов и агрегатов. Они характеризуются плохой теплопроводностью и забивают тонкие трубки и соты радиатора, нарушая эффективную работу системы охлаждения, что приводит к перегреву двигателя.

о том, как устроено охлаждение мотора, принцип работы и неисправности

Ещё кое-что полезное для Вас:

Промывка

Промывка системы охлаждения двигателя — процесс, которым очень многие водители нередко пренебрегают, что рано или поздно может вызвать фатальные последствия.

Производить подобные работы рекомендуется одновременно с заменой охлаждающей жидкости. Принимая во внимание модель автомобиля и его марку, делать это необходимо от 1-го раза в календарный год до одного раза в три года.

Признаки того, что пора промывать

1. Если стрелка указателя температуры находится не в середине, а стремится к красной зоне во время движения;
2. В салоне холодно, печка отопления не дает достаточную температуру;
3. Вентилятор радиатора включается слишком часто

Промыть систему охлаждения простой водой невозможно, поскольку в системе концентрируются загрязнения, которые не удаляются даже водой, нагретой до высоких температур.

Накипь удаляется с помощью кислоты, а жиры и органические соединения – исключительно щелочью, заливать же в радиатор одновременно оба состава нельзя, так как они согласно законам химии взаимонейтрализуются. Производители средств для промывки, пытаясь решить эту проблему, создали целый ряд средств, которые условно можно разделить на:

• щелочные;
• кислотные;
• нейтральные;
• двухкомпонентные.

Первые два слишком агрессивны и в чистом виде почти не используются, так как опасны для системы охлаждения и требуют нейтрализации после использования. Реже встречаются двухкомпонентные виды очистителей, содержащие оба раствора — щелочной и кислотный, которые заливаются поочередно.

Наибольшую востребованность имеют нейтральные очистители, не содержащие в своем составе сильных щелочей и кислот. Эти средства обладают разной степенью эффективности и могут использоваться как для профилактики, так и для капитальной промывки охлаждающей системы мотора от сильных загрязнений.

Промывка системы охлаждения

Промывка системы охлаждения

1. Сливается антифриз, тосол или вода. Перед этим необходимо на пару минут завести двигатель.
2. Залить в систему воду и очиститель.
3. Включить двигатель на 5-30 минут (зависит от марки очистителя) и включить обогрев салона.
4. По истечении обозначенного в инструкции времени двигатель нужно заглушить.
5. Слить отработанный очиститель.
6. Произвести промывку водой либо специальным составом.
7. Залить свежую охлаждающую жидкость.

Работы по промывке системы охлаждения просты и доступны: их могут выполнять даже неопытные автовладельцы.

Эта операция существенно продлевает моторесурс двигателя и поддерживает его эксплуатационные характеристики на высоком уровне.

Неисправности

Существует ряд наиболее распространенных неисправностей в системе охлаждения двигателя:

1. Завоздушивание системы охлаждения двигателя: устранить воздушную пробку.
2. Недостаточная производительность помпы: заменить помпу. Выбрать помпу с максимальной высотой крыльчатки.
3. Неисправен термостат: устраняется заменой на новое устройство.
4. Низкая производительность радиатора охлаждающей жидкости: промывка старого или замена стандартного на модель с более высокими теплоотводящими качествами.
5. Недостаточный уровень производительности основного вентилятора: установка нового вентилятора с более высокой производительностью.

— определение неисправностей системы охлаждения в автосервисе

Регулярный уход, своевременная замена охлаждающей жидкости гарантирует длительную эксплуатацию автомобиля в целом.

Система охлаждения двигателя: устройство, типы и принцип работы

Во время работы двигателя автомобиля в цилиндрах сгорает топливная смесь. Это требует их охлаждения. Если оно не будет обеспечено, цилиндры расширятся и движение по ним поршня будет невозможно. Понижение температуры обеспечивает система охлаждения. Поговорим более подробно, как она устроена, как работает, каких типов бывает и какие неисправности у нее чаще всего возникают.

Устройство системы охлаждения двигателя

В настоящее время в подавляющем большинстве легковых и грузовых транспортных средств установлена жидкостная (или водяная) система охлаждения закрытого типа. Это обусловлено тем, что она позволяет добиться равномерного и достаточно быстрого охлаждения цилиндроблока, при этом не производит сильного шума. Рассмотрим устройство узла на ее примере.

Она состоит из следующих элементов:

• радиатор для хладагента;
• радиатор для масла (присутствует не на всех моделях);
• теплообменник;
• вентилятор;
• насос;
• расширительный бачок;
• термостат;
• система шлангов и патрубков.

Рубашка цилиндров также является составной частью узла.

Основная задача радиатора – понижение температуры жидкости, которая циркулирует по контуру узла. Для этого он имеет трубчатое устройство, которое существенно облегчает отдачу тепла.

Масляный радиатор используется для понижения температуры масла в автомобильной системе смазки. Дело в том, что во время работы оно тоже достаточно сильно нагревается. Это обусловлено интенсивным трением смазываемых деталей, а также поступлением тепла от цилиндров.

Теплообменник используется для нагрева воздуха, который через него проходит. Это необходимо для запуска двигателя в холодное время года.

Вентилятор при необходимости нагнетает воздушный поток на радиатор, тем самым делая его прохождение (а значит, и охлаждение) более интенсивным. Устройство приводится в движение коленвалом или сцеплением.

Насос обеспечивает стабильную циркуляцию жидкости в системе, поддерживая ее давление на одном и том же уровне. Он вращается за счет подключения к коленчатому валу.

Расширительный бачок нужен на случай, если объем жидкости существенно возрастет в результате ее нагрева. Это устройство предотвращает повышение давления в патрубках, тем самым не допуская нарушения их целостности и утечку.

Термостат определяет количество охладителя в зависимости от степени его нагрева. Его основное назначение – регулировка температуры в целях ее поддержания на одном и том же уровне. На современных моделях транспортных средств вместо термостата стоит температурный датчик, который передает информацию на ЭБУ. Он, в свою очередь, вычисляет необходимые давление и температуру и подает соответствующие команды на клапаны.

Патрубки и шланги служат для соединения между собой всех остальных составных элементов системы. Именно по ним циркулирует охладитель по пути от одной детали к другой.

Следует отметить, что описанное выше устройство используется как на бензиновых, так и на дизельных двигателях.

Также на некоторых ДВС присутствует дополнительная система. Она помогает избежать перегрева, когда мотор длительное время работает вхолостую. Чаще всего ее устанавливают на пожарные машины, бетономешалки и другой транспорт специального назначения.

Виды систем охлаждения двигателя в автомобиле

На сегодняшний день самыми распространенными являются следующие типы охлаждения:

Рассмотрим их особенности, преимущества и недостатки.

Воздушное охлаждение

Воздушная система встречается крайне редко. Это обусловлено спецификой этого вида охлаждения и меньшей эффективностью по сравнению с жидкостной. Ее можно встретить на старых моделях ЗАЗ, малолитражных автомобилях ОКА, а также грузовых машинах чешского производства Tatra. Кроме того, она применяется на подавляющем большинстве мопедов, мотороллеров и мотоциклов.

Конструкция несколько отличается от жидкостной. В ней отсутствует радиатор. Вместо него имеется специальная рубашка цилиндроблока, снабженная направляющими ребрами. Они обеспечивают максимально эффективное омывание цилиндров воздухом. Его нагнетает вентилятор. Чтобы потоки воздуха не рассеивались и имели постоянную силу, цилиндры скрыты специальным кожухом.

Таким образом, в воздушной системе цилиндроблок охлаждается воздухом без посредничества жидкости.

К достоинствам этого типа охлаждения можно отнести:

• простоту конструкции (и, как следствие, техобслуживания);
• малый вес;
• надежность.

Однако она имеет и недостатки:

• меньшую эффективность по сравнению с жидкостной;
• высокий уровень шума при запущенном двигателе;
• невозможность использования тепла мотора для обогрева авто;
• большую потерю мощности, которая уходит на вращение вентилятора;
• чувствительность к перепадам температуры окружающей среды (в мороз запустить мотор гораздо сложнее).

Как можно заметить, минусы в данном случае перевешивают плюсы. Это и обусловило столь малое распространение охлаждения двигателя внутреннего сгорания этой разновидности.

Жидкостное охлаждение

Устройство и принцип действия жидкостной охладительной системы ДВС более подробно описаны выше. Здесь стоит сказать о ее преимуществах и недостатках.

К числу плюсов можно отнести следующие:

• легкий пуск в мороз;
• равномерное охлаждение;
• возможность использование блочной конструкции цилиндровой группы, которая делает компоновку мотора более простой;
• малый уровень шума при работе ДВС;
• отсутствие механической нагрузки в деталях узла;
• меньшая потеря мощности.

А это – недостатки подобного типа систем:

• более сложная конструкция (а значит, и техническое обслуживание);
• необходимость периодической смены жидкости;
• возможность подтекания или замерзания охладителя, которые нарушают общую работу системы;
• увеличенный коррозийный износ, возникающий вследствие постоянного контакта металлических элементов конструкции с жидкостью.

Неисправности системы охлаждения

Итак, каковы «симптомы» неисправности системы? В их роли могут выступать следующие признаки:

• перегрев ДВС;
• переохлаждение мотора;
• видимая утечка охладителя.

Не заметить поломку очень сложно – мотор будет работать некорректно и нормальное передвижение на автомобиле станет попросту затруднительным.

Чаще всего встречаются следующие неисправности.

• Проблемы с радиатором. Здесь спектр поломок довольно большой: это и засорение патрубков, и загрязнение решетки, и нарушение целостности устройства.
• Поломка насоса. Чаще всего возникают загрязнение, нарушение центробежности или физический износ вследствие продолжительного срока эксплуатации.
• Проблемы с вентиляторов. Наиболее часто ослабевает привод или выходит из строя подшипник вентилятора. В результате он вращается не в полную силу.
• Нарушение целостности одного из элементов системы. В данном случае в роли поломки может выступать трещина в рубашке цилиндров, в патрубках, насосе или любой другой детали. Она приводит к утечке охладителя и менее эффективному снижению температуры.
• Поломка термостата или температурного датчика. Если один из этих компонентов перестанет корректно работать, то жидкость будет циркулировать только по одному замкнутому кругу (обычно большому).

Неисправности выявляются в ходе тщательного осмотра всех деталей системы и их последующего ремонта или замены (в случае, если отремонтировать устройство не представляется возможным).

Замена жидкости и промывка

Хладагент меняют примерно раз в 2 года (или через каждые 45 000 километров пробега). Для этого сначала необходимо слить жидкость, для чего нужно:

• ослабить пробку, находящуюся в расширительном бачке;
• открыть кран, расположенный в радиаторе, предварительно подставив под него емкость для сбора охладителя.

При сливе лучше обеспечит наклон авто вперед, чуть приподняв его заднюю часть. Так хладагент будет вытекать гораздо быстрее. Наклон обеспечивают путем установки небольших брусочков под задние колеса или с помощью домкрата.

После требуется промыть систему. Для этого надо выполнить следующие действия:

• залить в систему дистиллированную воду (в идеале – чуть подкисленную лимонной или уксусной кислотой);
• запустить мотор и дать ему поработать некоторое время (не больше 20 минут в общей сложности);
• заглушить двигатель и слить воду описанным выше способом.

Зачем нужна промывка? Дело в том, что в результате коррозии, а также наличия в охладителе специальных примесей на патрубках узла образуется налет, который существенно затрудняет их проходимость. В результате отъем тепла от цилиндрогруппы и его перенос на радиатор становятся куда менее эффективными. Для очистки можно использовать не только воду, но и специальные составы, которые можно приобрести в автомобильных магазинах. Однако следует учитывать, что это обойдется гораздо дороже. Впрочем, результат очистки будет гораздо лучше.

Затем необходимо заправить новый хладагент. Это делают через расширительный бачок, предварительно отсоединив его с посадочного места и освободив одно из отверстий. Когда заправка завершена, бачок устанавливают на прежнее место и на некоторое время запускают мотор. Это необходимо для того, чтобы охладитель равномерно разошелся по системе. После заправки обязательно нужно проверить уровень хладагента и убедится в отсутствии подтеканий.
