Как работает роботизированная коробка передач?

Ркпп — роботизированная коробка передач, «робот»

РКПП — роботизированная коробка передач (коробка «робот), которая позволяет выбирать и включать необходимую передачу без участия водителя, то есть автоматически. При этом ошибочно полагать, что роботизированная трансмиссия является одной из разновидностей АКПП (гидромеханический автомат).

Прежде всего, чтобы понять, что такое роботизированная коробка передач, для начала необходимо вспомнить устройство и принцип работы обычной механической коробки (МКПП). Так вот, фактически роботизированная коробка является той же «механикой», однако автоматическое переключение передач в данном типе КПП становится возможным благодаря наличию боков управления и электронно-механических исполнительных устройств.

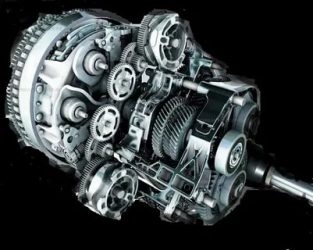

Устройство, особенности и принцип работы роботизированной коробки передач

Как уже было сказано выше, РКПП состоит из механической коробки передач, а также дополнительных устройств для выжима сцепления, выбора и переключения передачи. Данные устройства называются актуаторами (актуатор сцепления, актуатор выбора передачи). Также коробка «робот» имеет собственную систему управления, которая представляет собой ЭБУ коробкой и ряд электронных датчиков, взаимодействующих с блоком.

Получается, данный тип КПП представляет собой механическую коробку с автоматическим управлением и принципиально отличается от классического «автомата», а также бесступенчатого вариатора.

Роботизированная КПП, как и обычная МКПП, имеет сцепление, в ней не используется трансмиссионная жидкость ATF в качестве рабочей для управления и т.д. Добавим, что в современных «роботах» может быть как одно, так и два сцепления. В первом случае следует понимать однодисковый «робот», а во втором преселективную роботизированную коробку передач с двумя сцеплениями.

Если говорить об устройстве коробки — робот, можно выделить следующие базовые составные элементы:

• Коробка передач, которая по устройству напоминает «механику;
• Актуаторы (сервоприводы), отвечающие за выжим сцепления и включение передачи;
• Блок управления коробкой (микропроцессорный ЭБУ) и внешние датчики;

Давайте рассмотрим устройство РКПП на примере 6-и ступенчатой роботизированной коробки передач с двумя сцеплениями. Сама коробка похожа на МКПП, однако имеет сразу два ведущих вала. Если просто, эти валы расположены друг в друге (внешний вал имеет внутреннюю полость, куда вставлен еще один внутренний первичный вал).

На внешнем валу установлены шестерни привода 2, 4 и 6 передачи. На внутреннем валу ставятся шестерни 1, 3, 5 передачи, а также передачи заднего хода. Для каждого из валов имеется отдельное сцепление.

Актуаторы роботизированной коробки представляют собой  электрические или гидросервоприводы. Электрический актуатор -электромотор с редуктором, гидравлический является гидроцилиндром, шток которого связан с синхронизатором.  Главной задачей как первого, так и второго типа устройств становится механическое перемещение синхронизаторов КПП, а также включение и выключение сцепления.

Блок управления коробкой передач является микропроцессорным ЭБУ, к которому подключены внешние датчики, которые задействованы в ЭСУД автомобиля. Другими словами, контроллер коробки передач взаимодействует с датчиками от двигателя, а также ряда других систем (например, ABS и т.д.). Часто блок управления коробкой совмещен с ЭБУ двигателем, при этом коробка работает по собственному заданному алгоритму.

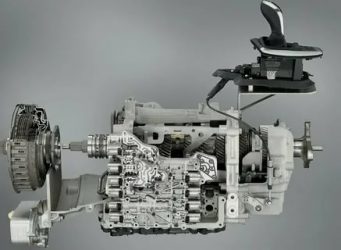

Как работает роботизированная коробка передач

Что касается принципов работы РКПП, для начала движения и дальнейшего плавного переключения передач необходимо задействовать сцепление (как и в МКПП). Включение сцепления реализует актуатор, который получает сигнал от ЭБУ коробкой и начинает медленно вращать редуктор.

В коробке с двумя сцеплениями сначала включается первое сцепление внутреннего первичного вала. Далее актуатор выбора и включения передачи подводит синхронизатор к шестерне первой передачи. В результате шестерня блокируется на валу и начинает вращаться вторичный вал.

После того, как автомобиль начал движение, водитель продолжает нажимать на педаль газа для разгона. В однодисковых роботах с одним сцеплением для включения второй передачи требуется некоторое время, в результате чего возникает характерный «провал».

Чтобы избавиться от такой задержки и сократить время переключений в конструкцию коробки добавили второе сцепление и еще один вал. В результате появилась так называемая преселективная роботизированная КПП.

Если просто, пока включена первая передача, вторая уже также готова к включению, так как одновременно задействовано второе сцепление. Получается, после сигнала от микропроцессорного блока быстро сработает включение второй передачи.

Подобным образом происходит переключение на последующие высшие передачи, а также понижение передач при езде. При этом время переключения минимально и занимает доли секунды, исключены перегазовки, практически отсутствует разрыв тяги и т.д. Результат — динамичная езда и максимальная топливная экономичность.

Работа в автоматическом режиме становится возможной благодаря тому, что ЭБУ коробкой постоянно анализирует сигналы с внешних датчиков. Блок учитывает нагрузку на ДВС, скорость движения ТС, положение педали газа, пробуксовку колес и т.д.

Также РКПП имеют возможность ручного переключения передач, имитируя работу гидромеханической АКПП в ручном режиме (например, Типтроник). Еще на некоторых «роботах» можно заблокировать включение повышенных передач.

Простыми словами, водитель при помощи селектора выбирает режим, при котором ЭБУ коробкой не будет инициировать включение, например, 3 передачи и выше, что помогает преодолевать сложные участки пути (снег, гололед, грязь и т.д.).

Преимущества и недостатки коробки — робот

Сегодня коробка-робот является достаточно распространенным решением. Например, концерн VAG активно устанавливает подобные коробки, которые знакомы потребителям, как DSG, на разные модели Audi, Volkswagen, Porsche, Skoda и т.д. Также роботизированную трансмиссию массово ставят на модели Ford, Mitsubishi, Honda и  машины целого ряда других  мировых производителей.

На первый взгляд может показаться, что РКПП имеет только плюсы: надежность и ремонтопригодность «механики», быстрота переключений, топливная экономичность, возможность выдерживать большой крутящий момент и т.д.

При этом по заверениям самих производителей РКПП должны в скором времени полностью вытеснить «классические» АКПП с гидротрансформатором и вариаторные коробки. Однако на практике этого не произошло.

Дело в том, что в плане комфорта работа «однодисковых» роботизированных коробок (с одним сцеплением) далека от АКПП и, тем более, от  бесступенчатого вариатора. Автомобиль с такой коробкой дергается при езде, переключения «затянуты», имеются провалы и т.п.

Также ресурс сцепления на «роботе» и актуаторов достаточно низкий (в среднем, около 80-100 тыс. км.). При этом стоимость актуаторов высокая, а ремонтопригодность данных элементов сомнительная. По этой причине многие сервисы практикуют узловую замену, то есть актуатор просто меняется на новый.

Что касается более сложных и дорогих преселективных коробок с двумя сцеплениями, переключения в этом случае более плавные и больше напоминают работу обычной АКПП. Однако ресурс  такого «робота» (например, DSG 6 или DSG 7)  все равно снижен, нередко возникают проблемы по части механики и электроники, а ремонт в ряде случаев потребует значительных расходов.

В качестве итога отметим, что многие автопроизводители, особенно из Японии, начали постепенно отказываться от установки коробки-робот на свои модели, заменяя ее классической АКПП с гидротрансформатором (ГДТ).

Например, Hondа Civic 8 хэтчбек, который изначально выпускался с РКПП, но в дальнейшем после рестайлинга получил полноценный «автомат». То же самое можно сказать о популярной Toyota Corolla 2007 года, которая позднее получила вместо «робота» автоматическую гидромеханическую коробку.

DSG коробка робот — Преимущества и недостатки

АКПП показала себя с самой лучшей стороны и технология, впоследствии, была также реализована компаниями Audi AG, Skoda и SEAT S.A. Особенность данной трансмиссии заключается в ее универсальности – она сочетает в себе надежность механической коробки передач и простоту автоматической. Переключение передач в ней осуществляется вручную, а непосредственный процесс работы коробки происходит полностью автоматически.

Принцип работы DSG

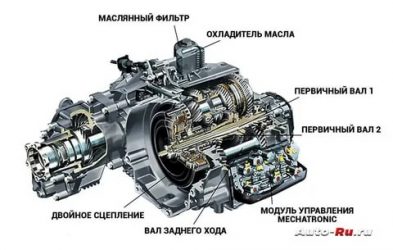

По своему строению трансмиссия DSG во многом похожа на механическую коробку передач. КПП робот, что это? Условно, ее можно назвать модернизированным видом МКП. Здесь, как и в механике, есть первичный и вторичный вал, сцепление dsg, а также синхронизаторы. Переключение передач осуществляется при помощи муфты и синхронизатора. Сам процесс сцепления контролирует и осуществляет электроника без участия водителя.

Трансмиссия комплектуется пятью валами, шестернями и 2-мя сцеплениями. Данная двухконтурная система коробки передач позволяет плавно и без потерь передавать крутящий момент. Именно поэтому авто, на которых стоит данная КПП, набирают скорость гораздо быстрее, чем автомобили с «механикой». Сегодня, эта АКПП широко используется на многих спорткарах. Также, благодаря наличию системы Tiptronic, технология DSG позволяет осуществлять переключение передач вручную.

Преимущества и недостатки коробки DSG 6

О трансмиссии dsg отзывы преимущественно положительные. Главными достоинствами коробки передач является сокращение времени разгона и значительная экономия топлива, что сегодня немаловажно. При использовании данной КПП, переключение передач происходит плавно и незаметно, без малейших рывков.

Как и в «автоматике», в DSG отсутствует педаль сцепления. Манипулятор переключения передач также идентичен с автоматической коробкой, но, при желании, можно всегда перейти на ручное управление. Также использование роботизированной АКПП снижает расход топлива.

По заявлениям автомобилистов, экономия составляет порядка 20-ти процентов по сравнению с такими же моделями, но с традиционной автоматической КП.

Volkswagen Scirocco R DSG 6

Таким образом, можно выделить основные преимущества коробки DSG:

— высокая скорость разгона;

— плавное и незаметное для водителя и пассажира переключение передач;

— экономия топлива;

— надежность и долговечность трансмиссии.

Недостатки

При всех своих достоинствах, у данной КПП есть свои минусы. Прежде всего – это удорожание стоимости автомобиля, оснащенного данной коробкой. Не всегда сцеплениеdsg успевает за скоростью разгона, что вызывает некоторые задержки при переключении передачи. Как отмечают автовладельцы, дсг проблемы акпп также возникают с блоками управления, они очень быстро изнашиваются и систематически требуют замены или ремонта.

По мнению специалистов, с ростом автомобилей, оснащенных трансмиссией DSG, указанные недостатки, со временем, будут исправлены. Стоимость автомобилей снизится, появятся специализированные автосервисы по обслуживанию роботизированных трансмиссий. Вполне возможно, что в скором будущем DSG и подобные ей коробки полностью вытеснят с рынка механическую КПП.

DSG 7 Особенности и типичные неисправности

Семиступенчатая роботизированная коробка передач DSG 7 появилась в 2006 году. Она была разработана для двигателей с крутящим моментом в 250 Нм. Одна из особенностей коробки – необходимость минимального количества при замене масла для обслуживания. Так, если для DSG6 необходимо 6,4 литров масла, то для DSG 7 достаточно всего двух.

На сегодняшний день, десятки тысяч автомобилей Audi, Volkswagen, Seat и Skoda комплектуются именно этой КПП.  Она не отличается своей надежностью и износоустойчивостью, но дарит удовольствие от ездовых характеристик в тандеме с турбированным двигателем. Основная масса автовладельцев пользуются автомобилями с этой трансмиссией и не имеют никаких нареканий.

В целом, о dsg 7 отзывы как положительные, так и отрицательные, в пропорции 50 на 50. Кого-то не устраивает ее дерганость, а кто-то наслаждается быстротой переключения.

DSG 7 — недостатки

Есть автолюбители не довольные работой данной трансмиссии на все 100%. Что могло им не понравиться и какие возникают в коробке дсг проблемы?

Настолько ли хороша коробка ДСГ7?

— Появление у дсг рывков и вибраций при переключении передач. Данный недостаток вызван тем, что сцепление dsg начинает изнашиваться. В результате получается такой же эффект, если в машине с механической КП не выжать педаль сцепления при переключении передачи. Одним словом вибрация распространяется по всему кузову в зависимости от состояния сцепления, и прогрессирует до полного отказа коробки передач.

— Посторонние шумы под капотом. Преимущественно металических деталей при проезде лежачих полицейских.

— Снижение тяги, при разгоне автомобиля. Данная проблема известна разработчикам и они обещают ее вскоре устранить.

DSG 7 отзывы

Автолюбители, которые пересели с авто с механической коробкой на DSG, отмечают, что проблем с использованием трансмиссии не возникает. Возможность ручного переключения передач позволяет им быстро адаптироваться к новой коробке. Особенно водители подчеркивают экономичность данной КПП.

О коробке DSG отзывы, чаще всего, положительные. Практически все негативные отзывы связаны с высокой стоимостью запасных частей к коробке и невозможностью капитального ремонта DSG. Но есть свои ньюансы, которые приводят к поломке коробки.

Негативные факторы как: пробки, пробуксовки, резкие старты со светофора способствуют быстрому износу сцепления и мехатроника.

Реальные отзывы владельцев ДСГ 7 |

Мы прошлись по известным форумам и автоклубам, но пародавать Вас хорошими отзывами о работе дсг 7 не сможем. К большому сожалению данный агрегат, по заявлению владельцев сыроват. Причем у многих (в том числе у редактора этой статьи) менялись мехатроники или комплект сцепления на малых пробегах, но и это не исключало дальнейших проблем. Перспектива попасть на 80-150 тысяч рублей ремонта не может радовать.

На какие автомобили устанавливается коробка DSG

Модель	Год пр-ва	Двигатели c DSG7	Альтернатива
AUDI с DSG7
Audi TT	2010-2014	1.8 (160)	1.8 (160) 6MT2.0 (211) 6MT2.0 (211) DSG6
Audi A1	2010-2014	1.4 (122)	1.4 (122) 6AT
Audi A3	2012-2014	1.4 (122)1.8 (180)	1.8 (180) 6MT и DSG62.0 (143) DSG6
2008-2012	1.2 (105)1.6 (102)	1.2 (105) 6MT1.4 (125) 6MT и DSG61.8 (160) 6MT и DSG62.0 (200) 6MT и DSG61.6 (102) 5MT3.2 (250) 6MT и DSG6
Audi A4	2011-2014	2.0 (225)3.0 (272)3.0d (245)	1.8 (120) 6MT и CVT1.8 (170) 6MT и CVT2.0 (150) CVT2.0 (225) 6MT и CVT2.0d (177) CVT
2007-2011	2.0 (211)	1.8 (120) 6MT и CVT1.8 (160) 6MT и CVT2.0 (180) 6MT и CVT2.0d (143) 6MT и CVT2.0 (211) 6MT3.2 (265) 6MT, 6AT и CVT3.0d (239) 6AT
Audi S4	2008-2014	3.0 (333)	Нет
Audi A5	2011-2014	2.0 (225)3.0 (272)3.0d (245)	1.8 (170) 6MT и CVT2.0 (225) 6MT и CVT
2007-2011	2.0 (211)3.0d (239)	1.8 (160) 6MT и CVT2.0 (180) 6MT и CVT2.0 (211) 6MT и CVT3.2 (265) 6MT, 6AT и CVT
Audi A7	2010-2014	2.8 (204)3.0d (245)3.0 (310)	2.8 (204) CVT
Audi A6	2011-2014	2.8 (204)3.0d (245)3.0 (310)	2.0 (180) 6MT и CVT2.8 (204) 6MT и СVT2.0h (245) 8AT
Audi Q5	2012-2014	2.0d (177)3.0d (245)	2.0 (180) 6МТ2.0 (225) 6MT2.0 (225) 8AT3.0 (272) 8AT2.0h (211) 8AT
2008-2012	2.0d (170)3.0d (240)3.2 (270)2.0 (211)	2.0 (180) 6MT2.0 (211) 6MT и 8AT2.0d (143) 6MT2.0d (170) 6MT
Audi R8	2012-2014	4.2 (430)5.2 (525)5.2 (550)	4.2(430) 6МТ5.2 (525) 6МТ
SEAT с ДСГ7
SEAT Ibiza	2012-2014	1.6 (105)1.2 (105)1.4 (150)	1.4 (85) 5MT1.6 (105) 5MT1.2 (105) 5MT
2008-2012	1.6 (105)1.2 (105)1.4 (150)	1.4 (85) 5MT1.6 (105) 5MT1.2 (105) 5MT1.2 (70) 5MT1.4 (80) 5MT1.9d (105) 5MT
SEAT León	2013-2014	1.2 (105)1.8 (180)	1.2 (86) 5MT1.2 (105) 6MT1.4 (122) 6MT1.4 (140) 6MT1.8 (180) 6MT
2009-2012	1.8 (160)	1.2 (105) 6MT1.4 (85) 5MT1.4 (125) 6MT1.6 (102) 5MT
2005-2009	1.8 (160)	1.6 (102) 5MT1.4 (125) 6MT2.0 (150) DSG62.0d (140) DSG61.8 (160) 6MT1.9d (105) 5MT
SEAT Altea	2009-2014	1.6 (105)1.8 (160)	2.0 (140) DSG61.2 (105) 6MT1.4 (85) 5MT1.4 (125) 6MT1.9d (105) 5MT1.6d (90) 5MT
SKODA с DSG7
Škoda Octavia	2013-2014	1.2 (105)1.4 (140)1.8 (180)	1.2 (105) 5MT1.4 (140) 6MT1.8 (180) 6MT2.0d (143) DSG6
2004-2013	1.4 (122)1.8 (160)	2.0 (150) 6MT и 6AT2.0d (140) 6MT и DSG61.8 (160) 6MT1.8 (152) 6MT и 6AT1.6 (102) 5MT и 6AT1.9 (105) 5MT и 6AT1.6 (115) 5MT и 6AT1.4 (80) 5MT1.4 (122) 6MT2.0d (110) 5MT
Škoda Superb	2008-2014	1.8 (152)1.8 (160)	1.8 (152) 6MT и 6AT2.0d (140) DSG62.0 (200) DSG63.6 (260) DSG61.8 (160) 6MT2.0d (170) 6MT и DSG6
Škoda Yeti	2009-2014	1.2 (105)1.4 (122)	1.2 (105) 6MT1.4 (122) 6MT1.8 (152) 6MT и DSG62.0 (140) DSG6
VOLKSWAGEN, VW DSG7
Volkswagen Polo (хетч)	2009-2014	1.4 (85)1.2 (105)	1.2 (60) 5MT1.2 (70) 5MT1.4 (85) 5MT
Volkswagen Golf	2013-2014	1.2 (105)1.4 (122)1.4 (140)	1.2 (85) 5MT1.2 (105) 6MT1.4 (122) 6MT
2009-2012	1.6 (102)1.2 (105)1.4 (122)	1.2 (85) 5MT1.2 (105) 6MT1.6 (102) 5MT1.4 (122) 6MT
Volkswagen Jetta	2011-2014	1.4 (122)1.4 (150)	1.6 (105) 5MT и 6AT1.4 (122) 6MT1.4 (150) 6MT
2005-2011	1.6 (102)1.4 (140)	1.6 (102) 5MT1.9d (105) 5MT и DSG6
Volkswagen Touran	2010-2014	1.4 (140)	1.2 (105) 6MT1.4 (140) 6MT2.0d (110) 6MT и DSG6
Volkswagen New Beetle	2013-2014	1.2 (105)1.4 (160)	1.2 (105) 6MT1.4 (160) 6MT
Volkswagen Passat	2011-2014	1.4 (122)1.4 (150)1.8 (152)	1.4 (122) 6MT1.8 (152) 6MT2.0d (170) DSG62.0 (210) 6MT и DSG6
2005-2011	1.4 (122)1.8 (152)	1.4 (122) 6MT1.6 (102) 5MT1.8 (152) 6MT2.0d (140) DSG62.0 (150) 6MT и 6AT2.0 (200) 6MT и 6AT1.9d (105) 5MT3.2 (250) DSG6
Volkswagen Passat CC	2011-2014	1.8 (152)	1.8 (152) 6MT2.0d (170) DSG62.0 (210) DSG63.6 (300) DSG6
2008-2011	1.8 (152)	1.8 (152) 6MT2.0d (140) DSG62.0 (200) 6AT3.6 (300) DSG6
Volkswagen Sharan	2010-2014	2.0 (200)	1.4 (150) 6MT2.0d (140) 6MT2.0d (170) 6MT
Volkswagen Scirocco	2009-2014	1.4 (122)1.4 (160)	1.4 (122) 6MT1.4 (160) 6MT2.0 (210) 6MT и DSG62.0 (200) DSG6
Volkswagen Tiguan	2011-2014	2.0 (210)	1.4 (122) 6MT1.4 (150) 6MT и DSG62.0d (140) 6AT2.0 (200) 6AT2.0 (170) 6AT
Volkswagen Caddy	2010-2014	1.6 (102)	1.6 (102) 5MT1.2 (86) 5MT1.2 (105) 5MT2.0d (110) 5MT1.6d (75) 5MT2.0d (140) 6MT и DSG62.0d (170) DSG6

В заключение можно подытожить, что коробка передач DSG при всех своих положительных качествах, все же имеет некоторые недоработки. По заверению, разработчиков, они будут устранены в ближайшем будущем. Таким образом, можно сказать, невзирая на небольшие недостатки, трансмиссия DSG является крайне надежной и безопасной.

Как работает роботизированная коробка передач

Сегодня мы поговорим про роботизированную коробку передач, ее устройство, принцип работы, возможные неисправности и порядок технического обслуживания. Надеемся данная информация будет для вас полезной.

Преимущества автоматической трансмиссии

Коробка передач служит для отдачи мощности двигателя на колеса автомобиля, и любая КПП имеет несколько ступеней.

На механической коробке водитель самостоятельно выбирает передачу, которая больше подходит для выбранной скорости движения.

Автоматическая трансмиссия более удобна в эксплуатации – водителю не нужно отвлекать внимание на переключение скоростей. За переключением следит электронная система, она сама решает, когда нужно совершить следующее действие.

За счет умной электроники двигателю обеспечивается самый щадящий режим, и перегрузок мотор не испытывает.

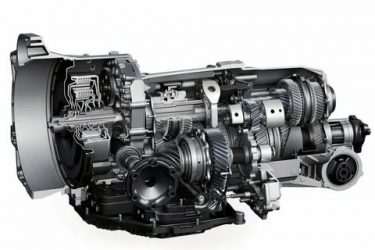

Принцип работы КПП-робота

Роботизированную КПП собирают в алюминиевом корпусе, внутри картера находится три набора шестерен планетарной передачи.

Основой передачи крутящего момента является главная пара, с помощью ее согласуется скорость вращения мотора со скоростью движения колес.

передача соединена с дифференциалом, который позволяет колесам двигаться с разной скоростью, за счет этого узла машина может без проблем поворачивать.

Дальше следует вспомнить принцип работы механической КПП. В коробке передач есть первичный и вторичный вал, которые соединяются между собой при помощи шестерен различных размеров.

В зависимости от того, какие именно шестерни соединены в данный момент, образуется определенное передаточное число, и автомобиль двигается с заданной скоростью.

На механике водитель сам управляет переключением скоростей и выжимом сцепления, выбирая нужную передачу.

В роботизированной коробке принцип переключения передач точно такой же, но роль сцепления и выбора передач выполняют сервоприводы, которые управляются электроникой.

Исполнительный электронный механизм не только переключает передачи, но также и выжимает сцепление.

В основном коробкой управляют электрические актуаторы, но иногда встречаются и гидравлические механизмы.

Неисправности роботизированной КПП

Все неисправности роботизированной трансмиссии делятся на два вида:

• проблемы, связанные с электроникой;
• механические поломки.

Различного рода поломки обычно сопровождаются характерными признаками:

• на панели приборов автомобиля загорается лампа, фиксирующая неисправность в КПП;
• начинает буксовать сцепление;
• машина двигается с рывками;
• во время движения возникают различные шумы;
• при увеличении оборотов двигателя автомобиль не набирает скорость.

Поломки в механической части коробки-робота случаются такие же, что и в МКПП:

• ломаются зубья шестерен;
• изнашиваются вилки переключения передач;
• начинают шуметь подшипники.

В электронике РКПП все неисправности можно разделить на три основных вида:

• нарушения режим работы блока управления;
• выход из строя электроприводов;
• отказ датчиков.

На роботизированных коробках устанавливается два типа сцепления – «сухое» и «мокрое».

Первый вид работает как обычное сцепление, но испытывает больше нагрузок, «мокрый» тип «купается» в масле.

В процессе эксплуатации в масло попадает различный мусор, образующиеся вследствие износа фрикционов, забивается фильтр, и соленоиды выходят из строя.

«Сухое» сцепление из-за повышенных нагрузок нередко перегревается, и поломка может случиться достаточно рано.

Техобслуживание роботизированной трансмиссии

Чтобы роботизированная коробка передач прослужила как можно дольше, ее необходимо с периодичностью примерно один раз в 50 тыс. км пробега обслуживать и диагностировать на станции ТО, где есть специальное оборудование и квалифицированные специалисты.

Если не соблюдать регламент, трансмиссия выйдет из строя раньше времени, и в этом случае ремонт обойдется дороже.

Самостоятельный ремонт РКПП проводить настоятельно не рекомендуется – неквалифицированный подход к делу может погубить коробку окончательно, и тогда ее придется полностью менять.

Обслуживание и ремонт роботизированной коробки следует производить только в специализированных автомастерских – только там можно получить реальные гарантии на выполненные работы.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ:  Как отрегулировать зажигание на ВАЗ 2105

Роботизированная коробка передач: принцип работы, отличия, вождение

Многие считают и, между прочим, вполне обоснованно, что прогрессом движет не что иное, как обычная человеческая лень. Именно поэтому многие автомобильные инженеры стараются облегчить жизнь автолюбителям и хотят видеть в салоне автомобиля не три педали, как обычно, а всего две – педали тормоза и газа.

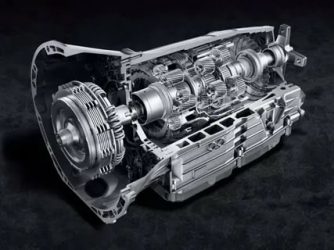

Принцип работы роботизированной коробки передач

Роботизированная коробка передач как усовершенствование «механики» и альтернатива «автомату»

Всё просто, это обычная механическая коробка переключения передач, правда, дополненная несколькими вспомогательными системами. Данные системы отвечают за работу сцепления (включают и выключают), а также последовательно переключают передачи вверх или вниз, при этом правильно её выбирает. Даже принцип работы роботизированных коробок передач такой же, как и у механической коробки.

Но, конечно же, есть и отличия, самым главным из которых является наличие актуаторов, то есть работой сцепления в роботизированной коробке поручено сервоприводам. Актуаторами управляет электронный блок, а в рабочее движение приводит компактный электромотор. Так, например, при ручной работе «робота», водитель перед началом движения включает первую передачу.

Электронный блок распознаёт команду и при этом первый сервопривод выжимает сцепление, а второй в это время перемещает нужный синхронизатор и фиксирует первую передачу.

https://www.youtube.com/watch?v=Vg1QfnRALJY

Схема работы роботизированной коробки передач

Далее сервопривод начинает плавно отпускать сцепление. Последующие передачи включаются аналогичным способом. Однако, если водитель перейдёт на автоматический режим переключения передач, действия немного поменяются. Команда на смену передач поступит от компьютера, он же учтёт скорость движения, обороты двигателя, не оставит без внимания показания систем ABS и ESP.
В данном случае водитель будет являться статистом, то есть его задачей будет оперировать педалями, а уже электроника и исполнительный механизм коробки будут делать черновую работу. Отзывы о роботизированных коробках показывают два отличных друг от друга полюса:

• плюсы : это малая масса, экономичность (расход топлива на 7 -10% меньше, чем у «механики»), низкая стоимость;
• минусы : рывки при переключениях и как следствие, плохая приемистость. Ради долговечности и сохранности сцепления роботизированная коробка при смене передач разрывает поток мощности от двигателя к колёсам на довольно большое количество времени.

Конечно, производители борются с этим и пытаются заменить два актуатора одним электромагнитным, тут «убиваются сразу два зайца» — уменьшились габаритные размеры и масса, но самое главное, время включения передач уменьшили аж в восемь раз. Нужно обязательно отметить и такое новшество, как появление роботизированных коробок с двумя сцеплениями. Данные коробки отличаются высокой скоростью работы, долговечностью, и именно они имеют будущее. Отметим, что водители привыкли к такому виду трансмиссии и сами сбрасывают обороты двигателя перед переключением, и, конечно же, агрессивная езда у таких шоферов не приветствуется.

Отличия роботизированной коробки от «автомата» и «вариатора»

«Автомат» пришёл на смену механической коробке в середине пятидесятых годов прошлого столетия. Популярность автоматической коробки вполне объяснима, ведь у неё по сравнению с роботизированной коробкой передач переключения происходят плавно, без разрыва потока мощности между двигателем и колёсами.

Но и соответственно имеется крупный минус – это большая масса. Вес прибавился из-за того, что шестерни в автоматической коробке заменены планетарными передачами, прибавилась гидравлическая система, а сцепление представлено теперь гидротрансформатором. Нынче не редкость коробки автоматы с восемью ступенями передач.

Но правда, стоит отметить, что эффективность работы «автомата» хуже, чем у «механики».

: Роботизированная коробка передач DSG

«Вариаторы» по своей конструкции интересны тем, что не имеют вообще передач. Наиболее распространена клиноременная схема. То есть в конструкции имеется два шкива, один из которых соединён с двигателем, а другой с трансмиссией. Ремень или цепь приводят в действие крутящий момент двигателя. Минусы, конечно, тоже есть. Коэффициент полезного действия двигателя сильно снижает наличие гидромуфты.

Понятно, что при выборе типа трансмиссии будет учитываться и чисто субъективное мнение автолюбителя. Если вам предстоит толкаться в пробках – обратите внимание на «автомат» или «вариатор», если вы часто съезжаете с асфальта – механика предпочтительней. Но учиться водить автомобиль лучше всего на «механике», тут лучше чувствуется двигатель и поведение автомобиля.

Резюмируя выше изложенное, отметим — роботизированная коробка передач — это механическая коробка с автоматизируемым управлением.

Ещё кое-что полезное для Вас:

Наиболее известны конструкции роботизированной коробки:

• DSG (Direct Shift Gearbox);
• SMG (Sequential M Gearbox);
• Изитроник.

Особенности управления коробкой «робот»

Чтобы получать удовольствие от вождения автомобиля с роботизированной коробкой, нужно запомнить ряд рекомендаций:

1. Помогайте переключать передачи (сбросив обороты двигателя перед самим переключением);
2. Нельзя нажимать на педаль газа резко (сработает защита и включится нейтраль);
3. При подъёме в затяжную гору, перейдите на ручное управление (не будет циклических переключений);
4. Разгоняйтесь плавно (уменьшатся толчки при переключениях);
5. Нельзя двигаться очень долго в медленном темпе или в гору (сцепление при постоянной пробуксовке перегреется);
6. Двигайтесь в режимах, при которых сцепление полностью включено.

: Новая роботизированная коробка передач

Положительных аспектов данного агрегата можно насобирать множество и используем при этом отзывы простых владельцев «роботов». Конструкция коробки является по сути той же механикой, значит, она более надёжная, чем у автомата или вариатора.

Плюсы коробки «робот»

• При меньших объёмах ей требуется соответственно меньше масла (3 литра), у классического автомата – около 6-8 литров;
• У такого вида трансмиссии высокая ремонтопригодность, любой сервис изучил конструкцию коробки досконально;
• Сцепление имеет ресурс больше на 30 -40% по отношению к другим типам коробок;
• Практически все роботизированные коробки имеют режим переключения передач в ручном режиме, то есть управлять автомобилем можно практически как на механике;
• А самым главным достоинством можно считать экономичность, расход топлива примерно такой же, как на механике.

Минусы коробки «робот»

• Самое обидное здесь то, что многие роботы не программируются. То есть, чтобы поменять прошивку у некоторых коробок, придётся менять блок управления коробкой целиком;
• Задумчивость роботизированной коробки тоже не даёт покоя водителю, приходится просчитывать каждый момент перестроения до мелочей и переходить на пониженную передачу заранее;
• Не редки случаи, когда досаждают рывки при переключениях передач в движении или при трогании с места, лечится это только перепрошивкой или заменой блока управления.

Но ко всему можно привыкнуть, и, конечно же, можно без труда приноровиться к «роботу».
В заключение хочется сказать: не надо бояться роботизированных коробок. По отзывам владельцев, они не так уж и страшны, в содержании особых хлопот не доставляют. Поэтому при выборе типа трансмиссии прислушайтесь к себе, и если это ваше – берите и получайте удовольствие.

Принцип работы коробки робот

Скорее всего, что третья педаль в легковых автомобилях скоро станет экзотикой. С таким темпом развития трансмиссионной автоматики, скоро нечем будет тренировать левую ногу, а автомобили с ручной механической коробкой передач станут анахронизмом. Или все же не до конца еще автоматические системы заменили человека в управлении трансмиссией? На примере роботизированной коробки передач постараемся выяснить, какие перспективы у автоматических трансмиссий.

Коробка передач робот, что это такое

Коробка-робот, роботизированная коробка передач, появилась немного позже гидромеханического автомата, но стала активно использоваться только сейчас. Робот представляет собой обычную механическую коробку передач, правда, переключением их и выключением сцепления занимается исключительно автоматика.

Если разобраться в логике переключения передач, то станет понятен принцип работы коробки робот. Водитель, управляющий автомобилем с механической трансмиссией, самостоятельно решает когда и какую передачу лучше включить, ориентируясь на условия передвижения и состояние дорожного покрытия. То есть человек формирует вводные данные для коробки передач и сам их исполняет. КПП остается просто проделать механическую работу по перемещению втулок и шестерней на валах коробки.

Плюсы и минусы роботизированной КПП

Преимущества роботизированной КПП в том, что она может умело сочетать конструктивную простоту механической коробки и удобство использования гидромеханического автомата. Но и это не все. Как правило, роботизированная КПП значительно дешевле автоматической коробки с классической конструкцией. Именно поэтому роботы стали появляться не только в автомобилях премиум-сегмента, но даже в бюджетных дешевых автомобилях.

Из представленных на рынке роботизированных трансмиссий существует несколько разновидностей, непринципиально отличающихся друг от друга. Общее у них одно — автоматическое управление сцеплением и автоматизированное переключение передач. В паре со всеми роботами производители применяют так называемое двойное сцепление.

Это по сути обычное фрикционное сцепление, но двойное. Применение такой конструкции позволяет передавать крутящий момент на ведущие колеса без разрыва потока мощности, что очень важно, если ставить во главу угла динамические показатели автомобиля. Сцепление может быть сухим, по аналогии с обычным сцеплением, или мокрым, работающим в масляной ванне. Такое сцепление применяется в основном в роботизированных трансмиссиях DSG концерном Фольксваген.

Виды приводов и как ими пользоваться

Мы добрались до самой сути конструкции роботизированной трансмиссии, а именно, системы привода сцепления и механизма переключения передач. Систем может быть пока только две:

1.  Гидравлический привод. Он работает при помощи гидроцилиндров с электрическим управлением. Это значит, что для корректной работы системы привода необходимо постоянно поддерживать давление в гидравлической системе, а это, естественно, потеря энергии на привод дополнительного насоса. Однако скорость срабатывания гидравлических роботов просто потрясающая. На некоторых моделях спортивных автомобилей скорость срабатывания может достигать 0,06 секунды.
2.  Электрический привод. Этот тип привода более медлительный, но более простой и самый недорогой. Именно поэтому его применяют чаще всего в недорогих машинах. Работает электропривод при помощи сервомеханизмов, а это определяет невысокую скорость переключения передач, но зато потребление энергии ДВС у такого привода гораздо меньше.

Единственной проблемой роботизированной трансмиссии до появления двойного сцепления считалась неинформативность сцепления. Когда человек самостоятельно управляет сцеплением, он чувствует момент смыкания дисков и может контролировать процесс так, чтобы переключение прошло плавно и мягко. Также при переключении на скорости могли присутствовать провалы.

Коробка DSG, прощай, педаль сцепления

С появлением немецкого робота DSG в 80-х годах ХХ века, эти проблемы начали потихоньку рассасываться. Основная идея этой коробки в том, что переключение происходит без разрыва потока мощности и с очень высокой скоростью. Принцип действия этой схемы прост, как первое колесо. Для устранения провалов при переключении достаточно было применить два сцепления.

Условно КПП делится на две группы передач — четную и нечетную. Когда включается первая передача и начинается движение, шестерни второй передачи уже вошли в зацепление и ждут, пока электроника или человек подадут сигнал на переключение. Поскольку у каждой группы передач есть свое сцепление, то перебросить крутящий момент с одного фрикционного диска на другой в сто раз проще, чем в реальном времени переключать шестерни.

Поскольку шестерни уже введены в зацепление, то по команде ЭБУ или водителя, сцепление моментально отключает первую передачу и включает вторую, в тем временем, третья передача уже входит в зацепление и ждет момента, пока сцепление не перебросит момент на следующую, уже заранее заготовленную, передачу.

Следовательно разница между роботом и автоматом — радикальная. Робот — это та же механика, но с автоматизированным включением сцепления и переключением передач, а автомат работает при помощи гидромеханической муфты. Но по цене АКПП пока что выше роботизированных трансмиссий, поэтому в ближайшем будущем есть все перспективы забыть как выглядит педаль сцепления. Плавных всем переключений и ровных дорог!

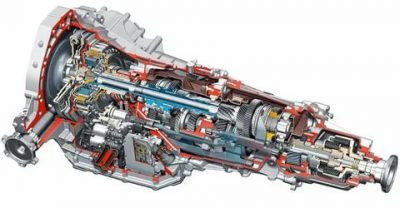

Устройство роботизированной коробки передач

Коробка передач, естественно, для каждого автомобиля имеет оригинальную конструкцию. Но, несмотря на это, можно выделить основные элементы, имеющиеся у каждого подобного агрегата:

1. Сцепление
2. Механическая часть
3. Приводы сцепления и включения передач
4. Электронный блок управления

Теперь, когда известны основные элементы, появляется возможность разобраться в том, как работает этот агрегат. Но для этого сначала потребуется вспомнить принцип работы обычной «механики».

Там существуют два вала – первичный (или ведущий) и вторичный (или ведомый), на которых закреплены шестерни. Первичный вал вращается при включенном сцеплении т.к. ему передается крутящий момент двигателя. При соединении определенных шестеренок этих двух валов, двигатель уже будет вращать кроме валов еще и колеса.

Но есть одна особенность — на ведущем валу шестерни закреплены и вращаются вместе с валом, а на ведомом – имеют возможность свободно вращаться и поэтому, при включении нейтральной передачи, машина остается неподвижной.

Для включения нужной передачи требуется отключение первичного вала от двигателя. После прекращения работы сцепления, с помощью рычага выбора передач, через систему тяг начинают перемещаться синхронизаторы. Они и блокируют на вторичном валу шестерню выбранной передачи и при включении сцепления обороты двигателя с заданным передаточным числом через главную передачу передаются на колеса.

В роботизированной коробке происходят точно такие же процессы. Только процедурами управления занимаются различные приводы, гидравлические или электрические. Важно знать, какие приводы управляют коробкой.

• Если они гидравлические – работа по переключению будет производиться быстро, но потребуются дополнительные энергетические затраты для поддержания давления системы и приведения приводов в действие.
• В случае с электрическими приводами возможны задержки в их работе, но затраты на работу этих моторчиков минимальны.

Итак, становится ясно, что при простом нажатии педали газа происходит множество действий, о которых заботится электронный блок, отправляя команды электроприводам.

Конструктивные особенности и недостатки

Как это обычно бывает, у каждой вещи существуют положительные и отрицательные стороны. Роботизированная коробка передач не стала исключением из этого правила.

На большинстве автомобильных форумов владельцы автомобилей с коробками передач «робот» отмечают долгий момент переключения скоростей.

Это происходит из-за того, электроника пытается избежать «рывков» при включении сцепления и тратит много времени на их смыкание. Поэтому, тем кто только начал пользоваться автомобилями с данным типом коробки, переключение кажется заторможенным.

Каждый из производителей борется с этой проблемы собственными разработками. Например, так появились коробки с двойным сцеплением, разработанные концерном Volkswagen. Такую разработку стали называть преселективная коробка передач.

А компания Opel совместно с фирмой Ricardo представила для собственной коробки Easytronic единый привод сцепления и выбора передач. Благодаря этому уменьшились время переключения между скоростями и общий вес конструкции.

Еще одним недостатком называют перегрев сцепления при движении в пробке. А также ранний выход из строя приводов сцепления и выбора передач из-за тех же пробок и, как следствие, резких стартов.

«Неужели так много у них недостатков?» – задаетесь вы вопросом. Ничего подобного!

По сравнению с обычной автоматической трансмиссией, к преимуществам «робота» зачисляют малый вес конструкции в целом, возможность экономии топлива в сравнении с обычным гидравлическим «автоматом», а также наличие ручного режима переключения передач по средствам подрулевых переключателей или рычага селектора.

Заключение

Многие автопроизводители считают, что популярность автомобилей с тремя педалями падает. Стремление автовладельцев видеть только две педали управления – не дань моде, а еще один шаг к комфортному перемещению на личном автомобиле.

И несмотря на то, что роботизированные коробки передач остаются пока атрибутом дорогих автомобилей, уже делаются шаги для их внедрения на автомобили различных категорий.

Устройство и принцип работы роботизированной КПП с одним сцеплением

Роботизированная коробка передач с одним сцеплением представляет собой некий гибрид автоматической КПП и механики. То есть в основе робота лежит обычная механическая коробка передач, но вот управляется она автоматически, без участия водителя. Для того, чтобы понять, действительно ли робот сочетает в себе достоинства автомата и механики, познакомимся с его устройством и принципом работы. Выявим преимущества и недостатки коробки, а также ее отличия от других видов КПП.

Что такое роботизированная КПП

Классический селектор роботизированной КПП

Итак, робот – это скорее разновидность АКПП или МКПП? Зачастую его приравнивают к модифицированному автомату. На самом деле, в основе робота лежит механическая трансмиссия, завоевавшая это право своей простотой и надежностью. По сути, роботизированная КПП – это та же механика с дополнительными устройствами, отвечающими за переключение передач и управление сцеплением. Т.е. водитель от этих обязанностей освобожден.

Роботизированная коробка встречается как в легковых автомобилях, так и в автомобилях грузовых, а также автобусах, а в 2007 году робот был представлен даже на спортивном мотоцикле.

Почти у каждого автопроизводителя есть свои разработки в области роботизированных КПП. Вот их список:

ПроизводительНазваниеПроизводительНазвание

Renault	Quickshift	Toyota	MultiMode
Peugeout	2-Tronic	Honda	i-Shift
Mitsubishi	Allshift	Audi	R-Tronic
Opel	Easytronic	BMW	SMG
Ford	Durashift/Powershift	Volkswagen	DSG
Fiat	Dualogic	Volvo	Powershift
Alfa Romeo	Selespeed

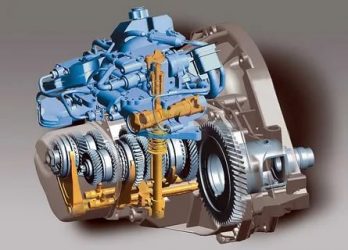

Робот с гидроприводами переключения передач

Роботизированная КПП может быть с одним и с двумя сцеплениями. С роботом с двумя сцеплениями можно ознакомиться в статье про Powershift. Мы же продолжим разговор о КПП с одним сцеплением.

Устройство робота достаточно простое и включает в себя следующие элементы:

1. механическая часть;
2. сцепление;
3. приводы;
4. система управления.

Механическая часть содержит все компоненты обычной механики, а принцип работы роботизированной АКПП схож с принципом работы МКПП.

Приводы, управляющие коробкой, могут быть гидравлическими и электрическими. При этом один из приводов следит за сцеплением, он отвечает за его включение и выключение. Второй –  управляет механизмом переключения передач. Практика показала, что КПП с гидроприводом функционирует лучше. Как правило, такая коробка применяется на более дорогих автомобилях.

Роботизированная коробка передач имеет и режим ручного переключения передач. В этом ее уникальность – переключать передачи может как робот, так и человек.

Система управления – электронная и включает в себя следующие детали:

1. входные датчики;
2. электронный блок управления;
3. исполнительные устройства (актуаторы).

Схема работы РКПП

Входные датчики отслеживают основные параметры работы КПП. К ним относятся частота вращения, положение вилок и селектора, уровень давления и температура масла. Все данные передаются в блок управления, который контролирует актуаторы. Исполнительное устройство, в свою очередь, управляет работой сцепления с помощью сервоприводов.

В роботизированной АКПП гидравлического типа система управления дополнительно оснащена гидравлическим блоком управления. Он управляет работой гидроцилиндров.

Принцип работы робота осуществляется двумя способами: автоматическим и полуавтоматическим. В первом случае коробка управляется через определенный алгоритм, который задается блоком управления на основе сигналов датчиков. Во втором – принцип работы идентичен ручному переключению передач. Передачи с помощью рычага селектора последовательно переключаются с высшей на низшую, и наоборот.

Преимущества и недостатки роботизированной АКПП в сравнении с другими видами коробок передач

Изначально коробка-робот создавалась для того, чтобы объединить в себе все достоинства коробки-автомат и механической трансмиссии. В первую очередь, сюда относятся комфорт АКПП и надежность с экономичностью механики. Для того, чтобы определить, удалась ли задумка разработчикам, сравним по основным параметрам робота с АКПП и робота с механической трансмиссией.

Робот и автомат

Сравнительную  характеристику между двумя коробками передач представим в виде таблицы. За основу сравнения возьмем ряд параметров.

ПараметрРоботАвтомат

Конструкция устройства	Проще	Сложнее
Эксплуатация и ремонт	Дешевле	Дороже
Потребление масла и топлива	Меньше	Больше
Динамика разгона автомобиля	Лучше	Хуже
Вес коробки	Меньше	Больше
КПД	Выше	Ниже
Поведение машины при переключении передач	Рывки, «эффект задумчивости»	Плавное движение без рывков
Возможность отката автомобиля на уклоне	Есть	Нет
Ресурс двигателя и сцепления	Меньше	Больше
Управление автомобилем	Сложнее	Проще
Необходимость переключения рычага в нейтральное положение при остановке	Да	Нет

Итак, что мы имеем: роботизированная КПП более экономична по всем параметрам, но в плане комфорта для водителя все же выигрывает автомат. Таким образом, главное достоинство автоматической коробки передач (комфорт при движении) робот не перенял, по крайней мере, рассматриваемая нами коробка с одним сцеплением.

Посмотрим, как обстоят дела у механики и перенял ли  робот все ее достоинства.

Робот и механическая коробка передач

Теперь сравним робот с МКПП.

ПараметрРоботМКПП

Стоимость коробки и ее обслуживание	Дороже	Дешевле
Рывки при переключении передач	Меньше	Больше
Расход топлива	Чуть меньше	Чуть больше
Ресурс сцепления (зависит от конкретной модели)	Больше	Меньше
Надежность	Меньше	Больше
Комфорт	Больше	Меньше
Конструкция	Сложнее	Проще

Какой вывод можно сделать здесь? Робот комфортнее механики, чуть экономичнее, но стоимость самой коробки выйдет дороже. МКПП все-таки остается надежнее робота. Конечно, автомат здесь уступает роботу, но, с другой стороны, еще неизвестно, как поведет себя роботизированная трансмиссия в тяжелых дорожных условиях – чего нельзя сказать о механике.

Подведем итог

Роботизированная коробка передач, несомненно, претендует на звание одного из лучших типов трансмиссий. Комфорт, экономичность и надежность – три основных показателя, которыми должна обладать любая КПП. Идея объединить все эти характеристики в одной коробке позволит водителю наслаждаться комфортным движением и не беспокоиться о том, что машина может подвести в непредсказуемых ситуациях. Чтобы этого добиться, необходимо работать над улучшением роботизированной трансмиссии, так как на данный момент она еще далека от совершенства.

(6 4,00 из 5)
Загрузка…

Что такое роботизированная коробка передач (РКПП)?

На что только не идут люди, лишь бы не выжимать сцепление! Пожалуй, апогеем сложности стала коробка-автомат, после которой конструкторы поняли, что создали монстра и надо бы что-то попроще. И правда, более простую конструкцию имеет вариатор и даже, как ни странно, роботизированная коробка переключения передач, она же РКПП, РКП, DCT, DSG или «робот».

Как и все автомобильные новинки, первые модели РКПП были не самыми удачными и удобными в работе. Но со временем их конструкция совершенствовалась, так что сегодняшние модификации могут похвастаться и скоростью реакции, и надежностью.

Что же такое роботизированная коробка переключения передач?

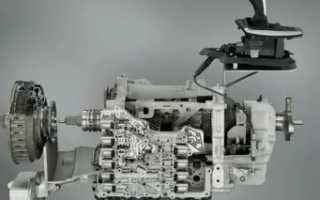

Роботизированная коробка переключения передач

Основной принцип действия «коробки-робота» мало чем отличается от классической «механики» (за что ее, кстати, ценят автолюбители). Есть первичный вал, на который идет крутящий момент от двигателя, и вторичный, который передает вращение на главную передачу. И есть сцепление, необходимое для размыкания коробки и двигателя для переключения передач.

Главное отличие состоит в том, что управляет всем этим не водитель, а электроника. Система датчиков и электронный блок управления (ЭБУ) определяет, когда нужно разомкнуть сцепление, какую передачу включить, затем задействует сервомеханизмы (актуаторы) и умная техника срабатывает без участия человека. А значит, педаль сцепления больше не нужна. Ура!

Сервоприводов в коробке два:

• задача одного размыкать сцепление;
• второго – перемещать синхронизаторы для включения нужной передачи.

Управляться они могут в ручном режиме (когда водитель управляет сцеплением с помощью селектора РКП или подрулевыми лепестками) или автоматикой, когда вся информация поступает с многочисленных датчиков на ЭБУ, обрабатывается, и в виде команд поступает на блок управления коробкой.

Управление сервоприводами может осуществляться двумя способами:

1. электромотором;
2. гидравликой.

Первый однозначно дешевле, проще и надежней, но слегка «тупит» и потому не подходит для крутых спорткаров. Гидравлическая система работает быстрей и четче, но и цена ее выше.

Виды РКПП

В своем развитии «робот» прошел путь от «почти механики» до «автомата», соответственно росла надежность и скорость работы. Первые РКПП практически дублировали конструкцию механической коробки, с поправкой на другой принцип привода механизмов. На смену им пришли роботизированные коробки с двумя сцеплениями, и вот они произвели настоящий переворот во взглядах на этот вид трансмиссии.

Ркпп с одним сцеплением

роботизированная коробка передач с одним сцеплением

первый опыт, первые ласточки, первые ошибки. робот с одним сцеплением по своему принципу дублирует механическую коробку передач. точно так же с помощью сцепления ведущий вал соединяется в коленвалом двигателя, а от него момент вращения передается на ведомый вал через шестерни-синхронизаторы.

электроника разъединяет сцепление, переключает передачу, и затем плавно включает сцепление. в принципе, всё то же самое, что делает сам водитель. вот только электроника немного подтормаживает с включением сцепления, из-за чего при разгоне получаются провалы скорости. не самое приятное ощущение.

этот вид коробок сегодня устанавливается на бюджетные модификации автомобилей. он больше подходит для плавного «семейного» вождения и совершенно не годится для любителей рвануть с места на «соточку».

ркпп с двумя сцеплениями

роботизированная коробка передач с двумя сцеплением

а вот это уже более интересная конструкция, в которой проведена качественная работа над ошибками.
как сделать так, чтобы не было бесящих секундных провалов? конструкторы решили эту проблему, установив сразу два первичных вала (то есть оба они связаны с двигателем).

один вал пустотелый, и в него вставлен второй. каждый из них управляется отдельным механизмом сцепления. когда автомобиль трогается с места, включается первая передача на первом валу, при этом второй еще неподвижен, но к нему уже подключена вторая передача. как только она понадобится, второй вал включается в работу сразу, без задержек. и вторая передача уже на нём включена.

эта конструкция сегодня пользуется огромным успехом у автоинженеров. преселективные ркп оказались удобными, надежными и комфортными. конечно, за такое удовольствие приходится платить, но оно того стоит.

устройство и принцип работы ркпп с одним сцеплением

Рассматривая устройство простой РКПП, можно всё время повторять фразу «как на механике». Основные конструктивные элементы этой коробки:

1. Сцепление. Это стандартное, привычное нам механическое сцепление, никакого гидротрансформатора, как у АКПП, никакой жидкости ATF в нём нет;
2. Первичный (ведущий) вал. На нём жестко закреплены шестерни, которые постоянно вращаются вместе с ним. Сам вал соединен с механизмом сцепления;
3. Вторичный (ведомый) вал. На нём тоже насажены шестерни (по количеству столько же, сколько на первичном валу), но они не зафиксированы жестко, а могут свободно проворачиваться. Вторичный вал подключен к главной передаче и передает вращение на колёса автомобиля;
4. Диски синхронизаторов. Их задача – блокировать на ведомом валу нужную шестерню и тем самым включать нужную передачу;
5. Актуаторы. Это механизмы, отвечающие за включение/отключение сцепления и подключение нужных синхронизаторов. Вот их в механической коробке нет.

Устройство роботизированной коробки передач с одним сцеплением

Принцип работы роботизированной коробки с однодисковым сцеплением тоже не сильно отличается от порядка работы МКПП:

1. Когда водитель включает передачу, сервопривод отключает сцепление. Первичный вал размыкается с двигателем, чтобы могла включиться передача;
2. После этого второй сервопривод (актуатор) подключает синхронизатор к нужной шестерне на ведомом валу. Вместо того, чтобы свободно вращаться на валу, шестерня блокируется синхронизатором;
3. Затем автоматика включает сцепление, шестерня на ведомом валу начинает двигаться синхронно с парной шестерней первичного вала. Зубчатая пара передает момент вращения на ведомый вал.

Работа роботизированной коробки передач с одним сцеплением

Как же приводятся в действие актуаторы? Для этого используется электрический или гидравлический привод.

Электропривод – это обычно шаговый электродвигатель с передаточным механизмом, который включается в нужный момент и на нужное время.

Гидравлический привод приводится в действие электромагнитными клапанами-толкателями, которые через жидкость действуют на сервомеханизмы. За счет того, что используется не только гидравлика, но и электрокомпоненты, второе его название – электрогидравлический привод.

Блок управления получает не только команды от водителя, но и данные с датчиков ABS, ESP, оборотов двигателя и т.д. Однако, какой бы качественной ни была система управления однодисковым сцеплением, провалы при переключении передач всё равно чувствуются. Это не спортивная коробка.

Устройство и принцип работы РКПП с двумя сцеплениями

Устройство роботизированной коробки передач с двумя сцеплениями

Преселективный робот – так называют этот тип РКП. И хоть многое в нём сохранилось от «механики», большая часть компоновки сделана по новому принципу. Основные конструктивные элементы:

1. Первичный вал (внешний) четных передач. Это пустотелый вал, на котором жестко закреплены шестерни № 2, 4 и 6;
2. Первичный вал (внутренний) нечетных передач. Он вставлен во внутреннюю полость внешнего вала и несет на себе шестерни № 1, 3, 5, 7 (если есть) и заднего хода;
3. Два механизма сцепления, каждое для отдельного ведущего вала. Каждое из них управляется отдельно и в любой момент может быть включено или отключено;
4. Два ведомых (вторичных) вала. На каждом из них установлены шестерни передач, синхронизаторы и по одной шестерне главной передачи;
5. Гидроблок;
6. Актуаторы сцепления и переключения передач.

То, как работает коробка с двумя сцеплениями, сильно отличается от первых моделей РКПП:

1. При включении передачи приводится в действие сцепление: тот ведущий вал, который работал, отключается от двигателя, другой, наоборот, подключается. Если это старт, то включается сцепление вала нечетных передач;
2. К тому валу, который в данный момент отключен от двигателя, подключается следующая передача ведомого вала. Пока она не задействована, поскольку ведущий вал не вращается, но зацепление уже готово;
3. При переключении передачи работавший до этого вал выключается от двигателя и подключается сцепление второго. И на нём уже включена нужная передача.

Таким образом, коробка сама готовит ту передачу, которая может понадобиться в следующий момент. Чтобы не было паузы, сцепление срабатывает быстро и четко. Нет паузы на включение-отключение сцепления, нет провалов мощности. Наглядно видно на принцип работы на видео, ниже.

Этот тип коробки назвали преселективным, то есть предварительно выбирающем следующий ход.
В качестве привода используется в основном гидравлика: нет смысла делать такую быструю коробку, и полностью терять от нее эффект на задержки в работе электромотора.

Преселективные коробки бывают с «сухим» и «мокрым» сцеплением. Первый вариант – стандартная конструкция, второй – когда внутри корпуса коробки передач находится трансмиссионная жидкость. «Мокрое» сцепление отлично себя показывает на спортивных состязаниях, поскольку лучше охлаждает и защищает механизм.

Плюсы и минусы роботизированной коробки

Нет, как ни крути, а идеального ничего не бывает. Каждая конструкция имеет свои преимущества и недостатки.

Плюсы РКПП:

1. В основе лежит проверенная десятилетиями, старая добрая «механика», ресурс которой измеряется десятками тысяч километров. Любимая многими автомобилистами, надежная, живучая, сравнительно недорогая в обслуживании.
2. Еще про обслуживание. Ремонт РКП с одним сцеплением, в случае поломки, будет на порядок дешевле, чем АКПП или вариатора. Учитывая, что сломаться может абсолютно всё, это серьезный аргумент «за».
3. Компактные размеры и сравнительно небольшой вес. Это особенно актуально сейчас, когда нужно под капот уместить побольше, а расходных материалов потратить поменьше. Обслуживание «робота» не выльется в большие деньги.
4. И при компактных размерах – отличные показатели производительности и экономии топлива. Здесь «робот» намного превосходит даже проверенные временем классические коробки автомат.

Есть и минусы:

1. В старых моделях РКПП, с одним сцеплением, довольно длинные паузы при переключении передач, в некоторых моделях до 2 секунд (!) Ездить на такой и оставаться психически адекватным человеком крайне сложно.
2. Гидравлический привод всё еще дорого стоит, хоть и убирает проблему «задумчивости» коробки. Для нагнетания давления в приводе используется насос, который приводится в движение от коленвала, что значит потери мощности двигателя на работу насоса.
3. Коробки с двойным сцеплением, хоть и достаточно надежны, при ремонте влетают в копеечку. Та же замена сцепления обойдется недешево, а ведь могут выйти из строя актуаторы, это еще дороже. И всевозможные проблемы с электроникой не только отберут деньги на ремонт, но и могут потянуть за собой проблемы неадекватной работы и раннего износа коробки.
