Как работает датчик воды в топливном фильтре?

Датчик воды в топливном фильтре

В любом автомобильном топливе независимо от его типа, производителя или октанового/цетанового числа, присутствует некоторое количество сторонних примесей и воды. Вода попадает в бак как в процессе заправки в виде водной эмульсии, так и конденсируясь из воздуха от перепада окружающей температуры.

Чем опасна для дизеля вода в топливе

Наличие воды в топливе особенно критично для автомобилей с дизельным мотором, у которых самовоспламенение топливной смеси в камерах сгорания происходит под давлением свыше 30 атмосфер. Высокая степень сжатия требует особо точных допусков изготовления для плунжеров топливного насоса и форсунок впрыска. Попадание частиц воды в узлы топливной системы вызывает скоротечные коррозионные процессы, которые нарушают точность сопряжения деталей и ускоряют износ топливоподающих узлов системы Common Rail.

Для справки! Форсунки Common Rail – это автоматический элемент топливной системы современных дизельных двигателей, который отвечает за впрыск топливной смеси в цилиндры под избыточно высоким давлением.

Причем проблему ржавчины нельзя устранить никакими промываниями и чистками форсунок – придется заменить изношенные детали и тщательно избавиться от остатков воды в баке и топливопроводах.

Для предупреждения подобных неисправностей фильтр очистки солярки оснащается устройством для отделения воды – сепаратором. В сепараторе топливо проходит через специальные каналы и закручивается. Под воздействием центробежной силы частицы воды, обладающие большей плотностью, чем топливо, оседают на стенках отстойника и стекают в донную часть устройства.

Со временем в отстойнике топливного фильтра накапливается значительное количество воды, которую нужно своевременно сливать после 30 тысяч километров пути или каждые 12 месяцев эксплуатации автомобиля.

Для информирования водителя о степени заполнения водоочистителя дизельные автомобили оснащаются сигнальной системой, состоящей из датчика наличия воды в топливном фильтре, который соединен с контрольным индикатором на панели приборов

Устройство и принцип работы датчика

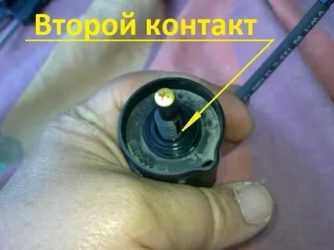

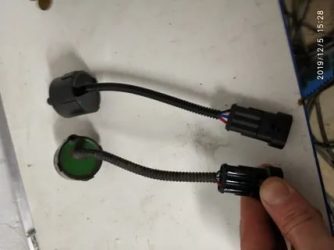

Конструкционно датчик наличия воды представляет собой герметично запаянную трубку, внутри которой находятся две пластины. На трубку надето поплавковое кольцо со встроенным магнитом. Плотность материала, из которого изготовлено кольцо, больше чем у солярки, но меньше чем плотность воды. Пока фильтр заполнен дизельным топливом, поплавок датчика лежит на дне, а когда в отстойнике скапливается достаточное количество воды (минимум около 70 – 100 грамм), кольцо всплывает, при этом под воздействием магнита пластинки внутри трубки замыкаются, и датчик включает предупредительный сигнал на приборной панели.

У некоторых моделей дизельных машин отсутствует отдельный индикатор датчика, и при заполнении сепаратора водой на панели управления загорается пиктограмма Check Engine. Автолюбители и механики, малознакомые с особенностями устройства дизельных моторов, могут потратить много времени, сил и средств, пытаясь определить неисправность, которая вызвала срабатывание контрольного индикатора, поэтому следует знать, какие признаки сигнализируют о проблемах с водой в топливной системе.

Симптомы неисправности

При избыточном количестве воды в сепараторе топливный фильтр перестает очищать солярку с необходимой эффективностью, и влага распространяется по системе питания, в итоге попадая в камеры сгорания.

В результате в работе двигателя возникают следующие характерные проблемы:

появляются проблемы с запуском мотора (машина заводится только после многократных попыток или двигатель не запускается совсем);

• автомобиль периодически глохнет во время движения;
• мощность и тяговые характеристики машины заметно падают;
• обороты становятся нестабильными, мотор работает с перебоями.

Удаление конденсата из топливного фильтра

Если на заведенном дизеле сработал датчик воды в топливном фильтре, необходимо оперативно провести следующую процедуру:

• Под сливную пробку фильтрующего элемента устанавливается емкость для жидкости.
• На нижней поверхности устройства откручивается сливная пробка, и топливо сливается до тех пор, пока из фильтра не потечет чистая на вид солярка.

Примечание! Если система оборудована насосом ручной подкачки топлива, нужно провести слив солярки с его помощью.

После того как вода будет полностью слита из фильтра, следует аккуратно закрутить сливную пробку вручную без применения ключей или других инструментов.

Процедуру слива водяного конденсата из фильтра очистки топлива Opel 1.3 CDTI можно увидеть в следующем видео:

Почему собирается вода в топливном фильтре и как её слить

Вода в топливном фильтре

В отстойниках топливного фильтра автомобиля может постоянно накапливаться вода. Для стабильного функционирования мотора требуется своевременно удалять ненужную жидкость из устройства. О том, как часто проводить это мероприятие, как это делать, мы и поговорим.

Причины и признаки попадания воды

Для начала рассмотрим причины, влияющие на попадание воды внутрь фильтра.

1. При заправке в бензобак попадает воздух, который превращается в конденсат, а затем перекочевывает вместе с горючим в фильтр и остаётся там.
2. Вода попадает с некачественным топливом.
3. Вода проникает в систему по каким-либо другим причинам.

Что касается симптомов.

1. Двигатель трудно заводится или не делает этого вообще.
2. Мощность силового агрегата снижается в разы.
3. Запустить мотор удаётся только после неоднократных стараний.
4. Двигатель функционирует неустойчиво.
5. Если имеется встроенный индикатор, то он информирует о наличии воды.

Способ слить воду

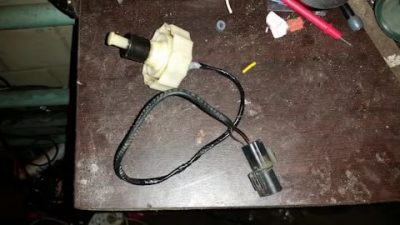

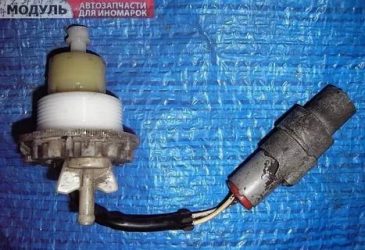

Датчик воды топливного фильтра

Защитить фильтр от конденсата со временем практически невозможно. Некоторые дизельные модификации автомобилей даже специально оснащаются сигнальной лампой на панели приборов. Она призвана извещать водителя о попадании лишней жидкости в систему. Информацию на табло передаёт специальный датчик воды — ДВТФ.

Надо сразу остановить машину, как только после запуска сигнальная лампа не гаснет или загорается по ходу работы ДВС. После этого нужно незамедлительно слить лишнюю жидкость из отстойника фильтра.

Ничего сложного в сливе нет.

1. Специальная ёмкость погабаритнее ставится под контейнер для сбора воды.
2. Выпускается давление, образуемое в системе. Для этого следует отвернуть немножко винтик, расположенный на верхней крышке фильтра.
3. Откручивается пробка для слива, предусмотренная внизу фильтра. Многие надевают на штуцер резиновый шланг, чтобы слив удобнее было проводить.
4. Прекратить подачу жидкости в тот момент, как пойдёт горючее. Чтобы не слить по невнимательности много топлива, рекомендуется использовать прозрачную трубку, в которую можно разглядеть, когда пойдёт бензин или солярка.

Статья в тему:  Как устроен парктроник

Как слить воду из отстойника фильтра авто

Можно слить и всё содержимое фильтра, но в целях экономии этого делать не надо. Достаточно посчитать, исходя из того что объём воды в отстойнике не переходит черту в 250 мл.

Далее остаётся вкрутить на место пробку, закрутить винт сброса давления, чтобы внутрь не попал воздух. Развоздушивания системы проводить не нужно, так как это происходит априори после запуска мотора. А вот протестировать герметичность ТС после сборки, разумеется само собой. О том, что с работой вы справились на отлично, скажет датчик воды, который автоматически погаснет через несколько после запуска мотора.

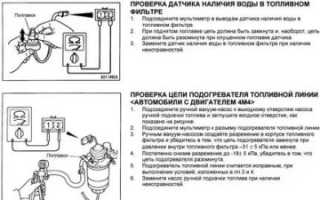

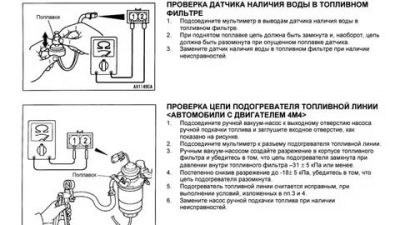

Проверка ДВТФ

Вся информация ДВТФ базируется на разнице между плотностью горючего и воды. Как известно, солярка легче, поэтому поплавок с вделанным магнитным элементом идёт ко дну, но если внутрь попадает вода — держится на поверхности. Это сигнал для информатора, посылающего импульс на лампочку приборной панели.

Дополнительный топливный фильтр

ДВТФ может «глючить», выходить из строя. В таких случаях можно его проверить.

1. Сначала нужно продиагностировать цепь управления прибора. Медленное перемещение указателя уровня с низкого в максимальное положение укажет на «глюк» ДВТФ, быстрое — напротив, о корректной работе.
2. Затем надо слить воду из отстойника.
3. Проверить, как работает сам мотор. Если всё нормально, заглушить.
4. Отсоединить ДВТФ от фильтра. Через специальный переходник интегрировать датчик с массой кузова. Повернуть ключ зажигания, заново проверить работу индикатора.

Статья в тему:  Замена опорных подушек двигателя автомобиля

Тут возможно несколько сценариев, исходя из которых, можно делать выводы.

1. Если ДВТФ не загорится — в проводке имеется разрыв, нуждающийся в устранении. После проверки электрошнуров и убеждения в том, что всё в порядке, надо извлечь ДВТФ, протестировать ход поплавка. Любое его зависание, неустойчивое движение будет свидетельствовать о неисправности и необходимости замены.
2. Если загорится, значит, исправен. А при корректном движении поплавка, его следует придвинуть во время работы ДВС. Датчик можно считать исправным, если лампочка загорится при верхнем положении поплавка. В других случаях, если лампочка будет постоянно гореть или не включаться независимо от экспозиции поплавка — ДВТФ лучше заменить.

На дизельных автомобилях вода, если её вовремя не слить, может попасть в ТНВД. Она сама по себе в малых количествах для насоса высокого давления не вредна, однако, вызовет коррозию, и со временем дорогостоящий агрегат придётся менять.

Поделитесь с друзьями в соц.сетях:

Датчик воды в топливном фильтре: признаки неполадок

Наличие в топливной системе автомобиля воды нельзя исключить. Попадание жидкости может произойти при заправке машины, возникнуть от резкого перепада температур или высокой влажности. Скопление воды играет критическую роль в эксплуатации транспортного средства и для сигнализации о её наличии предусмотрен датчик, устанавливаемый в топливный фильтр.

Последствия попадания воды в топливную систему

Наличие воды является недопустимым для работы двигателей любого типа. Простейшим прибором для такого контроля служит датчик наличия воды в топливном фильтре, который имеется в каждой машине. Сбои в работе двигателя и потеря мощности в таком случае — лишь поверхностные проблемы. Окисление деталей и появление коррозии может привести к дорогостоящему ремонту и замене узлов двигателя.

Возникновение подобных проблем от попадания влаги особенно критично для дизельных двигателей. Возгорание топливной смеси требует высокого давления, и наличие воды в системе быстро приведёт в негодность двигатель. Точность, с которой изготовлены детали насоса и форсунок будет нарушена коррозионными процессами, что приведёт к износу топливоподающих узлов системы Common Rail. Причём их промывка будет мало эффективна и потребуется полностью заменить негодные к работе детали.

Назначение и устройство топливного фильтра

Для предупреждения излишнего скопления воды топливный фильтр оснащается сепаратором. Такое устройство позволяет отделить жидкость от топлива и удерживать её на дне отстойника. Производить слив собравшейся жидкости требуется своевременно, и такое обслуживание необходимо выполнять ежегодно или по истечении 30 тысяч километров пробега. Система контроля состоит из датчика и сигнального диода, оповещающего о возникновении аварийной ситуации в работе двигателя. Светозвуковая сигнализация оповещает о необходимости слива воды для продолжения дальнейшего движения автомобиля.

Принцип работы сигнализатора воды достаточно прост. Такой прибор представляет герметичную колбу с помещёнными внутрь пластинами. На эту конструкцию одевается кольцо с магнитами и изменение плотности жидкости приведёт к его всплытию и срабатыванию датчика. Чтобы понять, как работает такая система следует знать, что плотность воды и топлива значительно отличается. В зависимости от модели автомобиля о неполадках топливного фильтра свидетельствует световой индикатор или иконка Check Engine.

Признаки неполадок топливного фильтра

Вода присутствует в баке практически каждого автомобиля и датчик воды в топливном фильтре позволяет определить превышение максимального уровня в отстойнике. Увеличение её количества более чем на 50 грамм может оказаться критическим для двигателя автомобиля. Понять, что сработал датчик топливного фильтра достаточно просто. Кроме индикации сигнализирующих приборов попадание воды можно определить по изменению работы двигателя автомобиля.

• Сложности с запуском автомобиля или полная невозможность работы двигателя;
• Периодическая потеря мощности при движении транспортного средства;
• Двигатель автомобиля на ходу глохнет без видимых причин.

Наличие подобных проблем является прямым свидетельством попадания воды в топливную систему. В таком случае удаление конденсата будет просто необходимо и позволит избежать более серьёзных проблем.

Удаление воды из топливной системы

Избавиться от воды в топливной системе достаточно просто, и её удаление производится в месте скопления. В любом автомобиле датчик уровня воды в топливном фильтре подключён недалеко от сливного отверстия. Такая процедура является стандартной в обслуживании автомобиля и не представляет трудностей в реализации. Для выполнения такой операции следует произвести несколько совершенно несложных действий.

1. Подобрать подходящую ёмкость для жидкости и установить её под сливное отверстие фильтра;
2. Выкрутить пробку или провернуть сливной кран. Слив жидкости необходимо продолжать до появления чистого топлива;
3. При установленной системе ручной подкачки топлива процесс слива производится с её помощью.

После проведения таких работ показания сигнализирующего о неполадках датчика должны прийти в норму. Причина попадания воды может зависеть от многих факторов и возникновение таких неполадок можно попытаться избежать. Существуют различные добавки для удаления воды из бензобака, а на дешёвые заправки следует обратить особое внимание. Такие меры позволят предотвратить сбои и поломки двигателя, и гарантировать его надёжную работу, а удаление воды просто выполнить даже неподготовленному автолюбителю.

Топливный фильтр: менять или и так сойдет?

16 декабря 2017 года

Автомобиль за свою жизнь потребляет несметное количество топлива. Если принять средний расход топлива за 10 л на сотню километров пробега, то только за гарантийный период, равный у большинства производителей 100 000 км, сквозь топливную систему автомобиля пройдет примерно 10 000 литров топлива. А теперь представим себе, сколько грязи может принести в систему питания такое количество топлива.

На какие автомобили устанавливают топливный фильтр?

Топливные фильтры устанавливают и на бензиновые автомобили, и на дизельные. Причем у последних требования к качеству фильтрации выше, чем у бензиновых. Вызвано это тем, что давление, под которым топливо впрыскивается в цилиндры дизеля, намного больше, чем аналогичный параметр у бензиновых собратьев. А большие давления требуют меньших зазоров в насосах и форсунках; при этом частицы, пропущенные фильтром, должны быть намного меньше величины зазора, чтобы не вызывать износа.

Как устроен топливный фильтр?

Фильтрация топлива на современных автомобилях — двухступенчатая. Перед бензонасосом отсевом загрязняющих частиц занимается мелкая капроновая приемная сетка. А затем окончательный отсев частиц размером свыше 10 мкм (для бензина) осуществляет фильтр тонкой очистки.

Топливный модуль Лады 4х4 состоит из сетчатого топливоприемника и бензонасоса.Топливный модуль Лады 4х4 состоит из сетчатого топливоприемника и бензонасоса.

Где установлен топливный фильтр?

Насчет места размещения фильтра тонкой очистки, мнения у автопроизводителей со временем изменились. Вначале все фильтры устанавливались под днищем автомобиля или в моторном отсеке и были легкодоступны для замены.

Затем (все чаще) фильтр стали устанавливать в топливный модуль. Такое решение, конечно, более компактно и удобно для производителей нынешних «одноразовых» автомобилей. Но замена фильтра либо не предусмотрена вообще, а только в составе модуля, либо предполагает большой объем работ по демонтажу и полной разборке модуля. Причем топливный модуль у некоторых автомобилей нельзя снять, не демонтировав бак, а это еще более грандиозная работа.

Топливный фильтр для дизеля

До сих пор речь шла о бензиновых фильтрах. Дизельные топливные фильтры всегда устанавливают отдельно от топливного бака, потому что они, помимо более частой замены, нуждаются еще и в датчиках воды, пробке для слива воды и, зачастую, в системе подогрева.

Топливные фильтры для дизельных двигателей.Топливные фильтры для дизельных двигателей.

Что будет, если топливный фильтр засорился?

Выводит из строя фильтры, конечно же, грязь, попадающая в баки наших автомобилей вместе с топливом. Причем отнюдь не нефтеперерабатывающие заводы тому виной. Топливо может загрязняться при хранении и перекачке. А засорение топливного фильтра водитель почувствует по поведению автомобиля, причем сначала на тех режимах, где мгновенный расход топлива двигателем максимален. Это — режимы движения с большими скоростями и интенсивный разгон. При этом двигатель будет терять тягу, работать с перебоями, хотя на холостом ходу и «спокойных» режимах все будет выглядеть пристойно.

Как часто нужно менять топливный фильтр?

Периодичность регламентной замены фильтра, прежде всего, определяется заводом-изготовителем автомобиля. У одних производителей это 30 000 км, у других — 120 000 км пробега. Причем частые замены обычно рекомендуют производители, которые ставят фильтр вне топливного бака. Менять топливный фильтр раньше срока стоит только в том случае, если вы уверены, что в бак попали посторонние механические частицы или большое количество воды. В этом случае следует промыть и бак, и, возможно заменить бензонасос.

Топливным фильтрам дизельных двигателей наиболее трудно приходится зимой: ведь через фильтрующий материал должно проходить загустевшее топливо. Именно поэтому профилактическую замену фильтра на дизельном автомобиле лучше провести осенью. Вызвано это тем, что пропускная способность фильтра, уже сниженная засорением твердыми частицами, окажется недостаточной для пропуска холодного, загустевшего топлива.

Периодичность замены бензиновых фильтров некоторых производителей, тыс. км:

• Volkswagen 30 (выносные фильтры)
• Renault 120
• Kia 60
• Hyundai 60
• Lada 30 (выносные фильтры), 120 (встроенные фильтры)

Несколько советов по замене топливного фильтра:

• Заправляйтесь на проверенных, а еще лучше — брендовых заправках.
• Старайтесь не заливать топливо в бак сразу после того, как на бензоколонке произошел слив топлива из автоцистерны, потому что в емкости топливо взбаламучено и попадание грязи более вероятно.
• Не наливайте топливо в старые, ржавые канистры.
• Меняйте топливные фильтры вовремя — тогда неисправность не застанет вас в дальней дороге.
• Промывайте топливоприемную сеточку на входе в насос: тем самым вы продлите его срок службы.

Вода в топливном фильтре дизеля: откуда появляется

В отстойниках топливного фильтра автомобиля может постоянно накапливаться вода. Для стабильного функционирования мотора требуется своевременно удалять ненужную жидкость из устройства. О том, как часто проводить это мероприятие, как это делать, мы и поговорим.
