Как работает 5 цилиндровый двигатель?

Десять самых известных автомобилей с пятицилиндровым ДВС

За последние годы на свет появилось очень много новых, технологичных машин с ульрасовременным дизайном. Но ностальгия одно из самых удивительных чувств. В мире современных технологий наличие шустрой машинки из прошлого настоящий праздник для любителей езды за рулем потому, что внедряемые повсеместно технологии автопилотирования и различные электронные системы лишают удовольствия вождения в его первозданном виде.

Пятицелиндровые двигатели в своем роде уникальны, но уходят в небытие уступая место более практичным и экономичным четырем цилиндрам. Чего только стоит знаменитая Audi S1 Sport Quattro E2, между прочим его силовая установка в версии b после тюнинга, была способна выдавать до 1340 л.с имея при этом 2.2 литра и 20 клапанов. Вспомним десятку самых интересных моделей с пятицилиндровым ДВС, ничто не забыто, никто не забыт!

Если вы надумали завести в своем гараже ретро автомобиль, но при его приобретении в птс не оказалось места или возникли другие сложности, всегда можно сделать дубликат, как проходит эта процедура можно посмотреть в этой статье.

Volvo V70R

Удивительно, но данный универсал имеет под капотом 300 лошадиных сил благодаря мощному мотору. Представляете, у вас есть вместительный семейный автомобиль, на котором в одиночку можно пошалить на дороге. Действительно универсальная и редкая для современного мира, машина.

Audi Quattro

В Quattro поставили двигатель от гоночного экземпляра Audi. Пожалуй это один из самых быстрых и мощных купе в среднем ценовом сегменте для тех лет. Это машина легенда, существует множество интересных фактов и тематических ресурсов раскрывающих проблемы ее содержания и эксплуатации. В целом автомобиль имел несколько болезней связаных с ситемой охлаждения и муфтой полного привода.

Ford Focus RS

Это второе поколение Ford Focus RS обладает сверх надежным пятиицилиндровым двигателем. По стечению обстоятельств данный автомобиль никогда не ездил по дорогам США, но очень любим в других странах. Он компактный, но в то же время весьма вместительный и на нем можно неплохо погонять.

Land Rover Defender

Большой, железный, все проходимы и мощный. В категории джип или вездеход Land Rover Defender один из самых надежных автомобилей. Так же он оснащен уникальным для 1998 года, состоящим из пяти цилиндров, дизельным двигателем Td5. Если учесть, что он потребляет дизель, то вполне экономичная машина. Этот двигатель также имеет ряд модификаций и любительского тюнинга, в сети можно встерить упоминание о том как умельцы увеличивали его КПД на 10-15%.

Audi RS3

Данная модель от Audi это дань уважения и привет из прошлого от Quattro. Новый кузов, но тот же двигатель. А благодаря работе цилиндров новая машина издает те же звуки что и Quattro в 1980 году. Комплектация поставляется не для всех рынков, по предзаказу было доступно около 400 авто, на текущий момент приобрести эту версию не простая задача.

Acyra Vigor

Acyra Vigor была выпущена в далеком 1991 году. В автомобиле стоял двигатель от Honda и был расположен достаточно глубоко в подкапотном пространстве, что давало идеальное распределение веса по корпусу, почти 50 на 50 процентов.

Audi TT RS

Опять в нашем рейтинге Audi, но на этот раз TT RS.  Благодаря сочетанию шести ступенчатой коробке передач и 2,5 литровому двигателю машина имеет очень плавный ход.

Mercedes W123

В 1976 году Mercedes представил самую популярную машину за всю историю своего существования. Это дизельный трех литровый с пятью цилиндрами W123. Модель имела четыре двери, что позволяло иметь мощный и вместительный автомобиль. В некоторых странах вроде Кубы или Ирана эти автомобили попрежнему исполняют свое предназначение, напоминая нам о той эпохе когда эксплуатационные сроки, были гараздо выше современных представлений о ширпотребе умирающем на глазах владельца в течении 3-5 лет.

Volvo 850 R

Данный автомобиль выпустился тиражом в 7000 экземпляров, а затем был заменен на модели S6 и V70 R. Машина выпускалась в двух типах кузова седан и купе.

Audi RS2

Самый мощный универсал имеющий 315 лошадиных сил и аэродинамику как у спорта кара. В народе его прозвали «зверским вагоном». Автомобиль не имел широкого распространения и на текущий момент представлен в небольших частных коллекциях. Недавно одна такая модель была продана на аукционе в США за 79000$. Вполне не плохо для 30 летнего срока. В целом известны случаи когда этот автомобиль проходил 2-3 кап. ремонта и пробег составлял нескромный млн. км.

Устройство двигателя внутреннего сгорания простыми словами

В этой статье поговорим об устройстве двигателя внутреннего сгорания узнаем принцип его работы. Рассмотрим его в разрезе. Несмотря на то, что двигатель внутреннего сгорания был изобретён уже очень давно, но он до сих пор пользуется огромной популярностью. Правда за большое количество времени конструкция двигателя внутреннего сгорания претерпела различные изменения.

Усилия инженеров постоянно направлены на облегчения веса двигателя, улучшения экономичности, увеличение мощности, а также уменьшения выброса вредных веществ.

Двигатели бывают бензиновые и дизельные. Также встречаются роторные и газотурбинные двигатели которые используются намного реже. О них мы поговорим в других статьях.

По расположению цилиндров двс бывают рядные,V- образные и опозитные. По количеству цилиндров 2,4,6,8,10,12,16. Встречаются и 5 цилиндровые двигатели внутреннего сгорания.

У каждой компоновки есть свои преимущества например рядный 6-ти цилиндровый двигатель это хорошо сбалансированный , но склонен к перегреву мотор. У V- образных двигателей другое преимущество они занимают меньше место под капотом, но при этом затрудняют обслуживание из-за ограниченного доступа. Раньше встречались и рядные 8 цилиндровые двигатели вероятней всего их не стало из-за сильной склонности к перегреву и они занимали много места под капотом.

. По типу работы двс бывают двух типов: двух тактные и четырех тактные. Двух тактные двигатели внутреннего сгорания в основном применяются на мотоциклах. В автомобилях практически всегда использовались 4 тактные двигатели.

Устройство двс

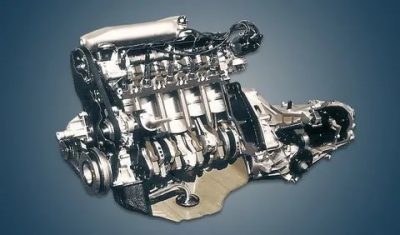

Рассмотрим двигатель в разрезе

Двигатель внутреннего сгорания состоит из следующих компонентов и вспомогательных систем.

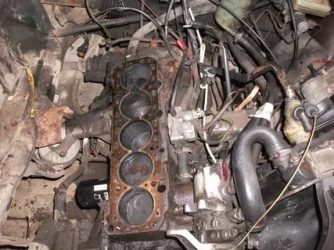

1) Блок цилиндров. Блок цилиндров и является главным телом двигателя в котором и происходит работа поршней. Обычно состоит из чугуна и обладает охладительной рубашкой для охлаждения.

2) Механизм ГРМ. Газораспределительный механизм регулирует подачу топливно-воздушной смеси и отвод выхлопных газов. С помощью кулачков распредвала которые воздействуют на пружины клапанов. Клапана открываются либо, закрываются в зависимости от такта двигателя. При открытии впускных клапанов цилиндры наполняются топливно-воздушной смесью. При открытии выпускных клапанов происходит отвод выхлопных газов.

3) Поршневая группа. Благодаря энергии взрыва топливно-воздушной смеси поршень опускается вниз. Через шатун он передает энергию на коленвал. Поршневая группа состоит из: поршня, поршневых колец, поршневого пальца ( который прочно соединяется с шатуном). Благодаря поршневым кольцам. Поршень плотно прилегает к стенкам цилиндров. Более подробно про устройство поршня можно узнать здесь.

4) КШМ- Кривошипно-шатунный механизм. Благодаря передаче энергии шатуна на коленвал совершается полезная работа.

5) Масляный поддон. В масляном поддоне находится моторное масло которое и используется системой смазки для смазывания подшипников и компонентов двс.

6) Система охлаждения. Благодаря системе охлаждения двигатель внутреннего сгорания поддерживает оптимальную температуру. Система охлаждения состоит из: помпы, радиатора, термостата, патрубков охлаждения , а также охладительной рубашки.

7) Система смазки. Система смазки служит для защиты компонентов двигателя от прежде временного износа. Кроме того благодаря моторному маслу в двигателе внутреннего сгорания происходит охлаждение и защита от коррозии. Система смазки состоит из: масляного насоса, масляного фильтра, масляных магистралей и масляного поддона.

8) Система питания. Система питания обеспечивает своевременную подачу топлива. Различается на 3 вида карбюратор, моновпрыск и инжектор.

Узнать более подробно о том, что лучше карбюратор или инжектор можно перейдя по ссылке.

В карбюраторе топливно-воздушная смесь готовиться в карбюраторе для последующей подачи. Карбюратор обладает механическим топливным насосом.

Моновпрыск это по сути переход от карбюратора к инжектору или промежуточное звено. Благодаря блоку управления на одну единственную форсунку подаётся команда о необходимом количестве топлива.

Инжектор. Инжекторные системы топлива обладают. ЭБУ- электронный блок управления, форсунки, топливная рампа. Благодаря командам ЭБУ на форсунки подаётся сигнал о том какое количество топлива необходимо в данный момент. Про ЭБУ более подробно можно узнать здесь.

На сегодняшний момент это самые распространенные топливные системы. Так как обладают рядом преимуществ. Экономичность, экологичность и лучшая отдача по сравнению с моновпрыском и карбюратором.

Также существует прямой впрыск топлива. Где форсунки впрыскивают топливо непосредственно в камеру сгорания , не используется часто по причине более сложной конструкции и меньшей надёжности по сравнению с распределительным впрыском. Преимущество такой конструкции в лучшей экономичности и экологичности.

9) Система зажигания. Система зажигания служит для воспламенения топливно-воздушной смеси. Состоит из высоковольтных проводов, катушек зажигания, свеч зажигания. Стартер запускает двигатель внутреннего сгорания. Более подробно о стартере можно узнать перейдя по ссылке.

10) Маховик. Главной задачей маховика является запуск двс с помощью стартера через коленвал.

Принцип работы

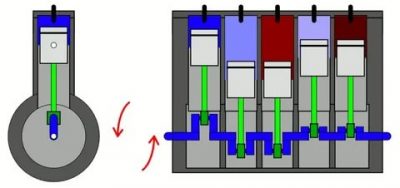

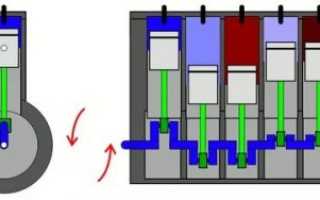

Двигатель внутреннего сгорания совершает 4 цикла или такта.

1) Впуск. На этой стадии происходит впуск топливно-воздушной смеси.

2) Сжатие. При сжатии происходит сжатие поршнем топливно-воздушной смеси.

3) Рабочий ход. Поршень под давлением газов отправляется в НМТ( нижнюю мертвую точку). Поршень передает энергию на шатун, затем через шатун передается энергия на коленвал. Таким образом происходит обмен энергии газов на полезную механическую работу.

4) Выпуск. Поршень отправляется вверх. Выпускные клапана открываются, чтобы выпустить продукты распада.

Инновации двигателя внутреннего сгорания

1) Использование в двс лазеров для воспламенения топлива. По сравнению со свечами зажигания у лазеров будет проще настройка угла зажигания и будет большая мощность. Обычные свечи при сильной искре быстро выходят из строя.

2) Технология FreeValve эта технология подразумевает двигатель без распредвалов. Вместо распредвалов клапанами управляют индивидуальные приводы на каждый клапан. Экологичность и экономичность таких двс выше. Технология разработана дочерней компанией Koniesseg и имеет схожее название FreeValve. Технология пока сырая, но уже продемонстрировала ряд преимуществ. Что будет дальше время покажет.

3) Разделение двигателей на холодную и горячую части. Суть технологии в том, что двигатель делится на две части. В холодной будет происходить впуск и сжатие так как эти стадии более эффективно будут происходить в холодной части. Благодаря этой технологии инженеры обещают улучшение производительности на 30-40%. В горячей части будут происходить воспламенение и выхлоп.

V образный автомобильный двигатель: особенности, достоинства и недостатки

В общем случае v образный двигатель – это обычный двигатель внутреннего сгорания (ДВС), цилиндры которого конструктивно расположены друг против друга под определенным углом. Как и любой другой мотор, он во многом определяет конструкцию автомобиля.

Немного истории

Впервые ДВС, имеющий практическое применение, был построен немецкими инженерами Г. Даймлером и В. Майбахом в 1883 году. Этот одноцилиндровый силовой агрегат объемом 462 куб. см. развивал мощность 1,1 л. с. Однако этой мощности было недостаточно и в дальнейшем ее наращивание осуществлялось путем увеличения рабочего объема цилиндра. Но этот процесс не мог продолжаться бесконечно, поэтому конструкторы начали постепенно увеличивать количество цилиндров.

Так появились рядные двух- четырех- шести- и даже восьмицилиндровые двигатели. Правда, увеличение количества установленных в один ряд цилиндров более 6-ти значительно увеличивало габаритные размеры подкапотного пространства автомобиля. Кроме большой длины рядные моторы имеют и другие недостатки, например:

• большой вес;
• ограничение мощности;
• недостаточную сбалансированность и др.

В настоящее время разработкой рядных силовых агрегатов занимаются все ведущие производители автомобилей. Связано это с тем, что они просты как в изготовлении, так и в процессе эксплуатации. Отличаются они и высокой ремонтопригодностью.

Понимая, что расположение цилиндров в один ряд – это временное решение, тот же В. Майбах в 1889 году изобрел и запатентовал v образный двигатель. Однако первые такие ДВС начали изготавливать только начиная с 1905 года, причем не в Германии, а в США и Франции.

Особенности конструкции

Конструктивно v образный двигатель значительно сложнее стандартного рядного мотора. Ведь они оснащаются двумя головками блока цилиндров (ГБЦ) и имеют более сложные механизмы газораспределения (ГРМ) и впрыска топлива.

Большое значение в конструкции v образных двигателей играет угол размещения цилиндров относительно друг друга. В процессе эволюции создавались различные конструкции, в которых углы развала цилиндров изменялись от 1 до 180 градусов.

В результате многочисленных экспериментов разработчики пришли к выводу, что наиболее оптимальными являются углы 45, 60 и 90 градусов. Именно эти углы развала цилиндров имеет большинство современных v образных силовых агрегатов.

Основным достоинством v образных моторов является их компактность. При этом, их несколько увеличенная ширина существенного значения на размеры подкапотного пространства автомобиля не оказывает.

Разные углы развала цилиндров используются в различных силовых агрегатах. Некоторые их конфигурации сбалансированы очень хорошо, другие требуют использования дополнительных механизмов. Так, например, v образные двигатели с оптимальным углом развала, такие как:

1. v 16 – прекрасно уравновешены и обеспечивают равномерную работу всех цилиндров;
2. v 12 (состоящий как-бы из 2-х шестицилиндровых силовых агрегатов) – независимо от угла развала цилиндров отлично уравновешен;
3. v 10 и v 8 – требуют наличия противовесов на коленчатом валу;
4. v 2, v 4, v 6 – отличаются повышенной вибрацией и требуют дополнительной балансировки.

Достоинства и недостатки

Широкое распространение v образные двигатели получили, в первую очередь, благодаря возможности получения максимального крутящего момента. Достигается это за счет того, что в отличие от рядного мотора (R двигатель), в котором силы, направленные на коленчатый вал, ориентированы перпендикулярно, в v образном силовом агрегате они действуют по касательной с двух сторон. При этом достигается максимальное ускорение коленчатого вала, так как инерция, создаваемая при работе, значительно выше той, которая используется в R-образных моторах.

Кроме того, v образный двигатель имеет большую жесткость коленчатого вала, что :

• повышает прочность всей конструкции силового агрегата;
• увеличивает срок службы мотора;
• позволяет динамично работать как на низких, так и на высоких (предельных) оборотах.

Силовые агрегаты с v-образным расположением цилиндров не свободны от недостатков. Среди них отмечают:

• высокую стоимость;
• большой уровень вибраций;
• сложности при балансировке и др.

Однако в настоящее время разработчики владеют соответствующими конструкторскими решениями и технологическими возможностями, позволяющими минимизировать влияние этих недостатков и улучшить ряд технических характеристик этих моторов.

Несмотря на то, что с момента изобретения v образных силовых агрегатов прошло более 100 лет, их потенциал полностью еще не раскрыт. Будущее автомобилестроения несомненно связано именно с этими моторами. Поэтому в этом направлении и работают сейчас многочисленные коллективы разработчиков, стараясь, чтобы их производство стало более технологичным и менее затратным.

Перспективные разработки

Наиболее распространенным среди v образных силовых агрегатов является двигатель v6.

Однако именно он отличается высоким уровнем вибраций и требует достаточно трудоемкой балансировки. В настоящее время существует несколько направлений, в которых эволюционируют двигатели v 6:

• Оппозитные силовые агрегаты

Оппозитный мотор – это v образный мотор, у которого угол развала цилиндров составляет 180 градусов. Такая конструкция позволяет значительно снизить центр тяжести и, что особенно важно, взаимно нейтрализовать вибрацию поршней, сделав рабочие характеристики мотора более плавными. Лидером этого направления моторостроения является компания Fuji Heavy Indastries Ltd., которая уже много лет разрабатывает такие двигатели для автомобилей марки Subaru. Оппозитная компоновка позволяет придать блоку цилиндров очень высокую прочность и жесткость, однако значительно усложняет ремонт мотора.

Для справки: оппозитные силовые агрегаты устанавливаются практически на все автомобили Subaru начиная с 1963 года.

Разработка VR образных силовых агрегатов – еще одно направление, по которому развиваются v-образные двигатели. Конструктивно такие моторы представляют собой симбиоз v образного и рядного силового агрегата и отличаются от обычныхŸ малым углом развала цилиндров (15 градусов) иŸ наличием одной ГБЦ, которая накрывает оба ряда цилиндров.

Такая компоновка позволяет получить компактный силовой агрегат, который меньше по длине, чем рядный 6-ти цилиндровый мотор и ширине, чем обычный двигатель v6.

Для справки: моторы VR 6 устанавливались на автомобили компании Volkswagen (Passat, Golf, Sharan и др.). Они имели заводские обозначения ААА (объем 2,8 л., мощность 174 л. с.) и ABV (объем 2,9 л., мощность 192 л. с.).
