Как померить сопротивление свечи зажигания?

Зачем в свече зажигания резистор

Рис. Конструкция свечи зажигания

На рисунке показана стандартная и резисторная свечи зажигания. Центральный электрод связан с главным выводом стержня. Электрод сделай из сплава на основе никеля. В некоторых случаях используются даже серебро и платина. Если в электроде использован медный сердечник, это улучшает отвод тепла.

Изоляционный материал — керамика очень высокой чистоты, обычно окись алюминия Аl2O1, (чистота 95%). Изолятор заключен в металлический корпус и по внешней поверхности покрыт материалом со следующими свойствами:

• модуль Юнга: 340 кН/мм3;
• коэффициент теплового расширения: 7,8*10 К
• тепловая проводимость: 5—15 Вт/мК (диапазон температур 200-900 «С).
• электрическое сопротивление: более 1013 Ом/м.

Вышеупомянутый список дан только для справки, поскольку реальные значения при относительно небольших производственных изменениях могут широко меняться. Электропроводный стержень из стеклокерамики между центральным электродом и выводом используется в качестве резистора. Этот резистор имеет две функции:

• предотвратить выгорание центрального электрода
• снизить радиопомехи

В обоих случаях достигается желательный эффект, потому что резистор ограничивает ток искры в момент зажигания.

Пробой, или разряд, по внешней стороне изолятора свечи предотвращается ребрами, которые эффективно увеличивают поверхностное расстояние от вывода свечи до металлической крепежной гайки, которая, конечно, электрически связана с корпусом двигателя, то есть землей.

решил провести эксперимент поставить свечи без резистора — бортжурнал Toyota Corolla Levin AE91 mt С52 engine EFI-S 1990 года на DRIVE2

под 16 ключ нашел только модель ngk BCP7ET 160 руб шт как то наткнулся на ролик в ютюбе где ясно показано что без резистора свеча выдает более мощную искру это должно сказаться на сгорании топлива в лучшую сторонуШирина зева гаечного ключа: 16,0 mmВнешняя резьба [мм]: 14,0Длина резьбы [мм]: 19Свеча зажигания: откручивающееся SAE-подключениеЗазор между электродами [мм]: 5,2Свеча зажигания: Никелевый электродСвеча зажигания: 3 электрода массыСвеча зажигания: бех помехоподавления —в этом вся фишкаСвеча зажигания: с плоским седломставил и дензо тт не впечатлило сейчас стоит оригинал и паспортный зазор 0.8

так называемый резистор призван для подавления электромагнитных помех которые могут влиять на работу остальной электрике в авто (как ездили раньше наши папы и дедушки когда таких свечей не было не пойму) как показывают тесты на которых наткнулся в сетях одноэлектродные свечи на предельных оборотах начинают терять свойства может кто то скажет что мне делать нечего я соглашусь но меня реально торнуло потому буду пробовать вот вот придут свечи о результатах отпишусь

сегодня 17го января 2014 г 16 градусный мороз не смог отвлеч меня от установки свечей демоны NGK которые вселились меня грели мою душу в итоге заметил следущее: единственное что я сделал увеличил зазор между электродами до 0.9

более ровная работа двигателямоментальный легкий запусккогда трогался с места ощутил более быструю реакцию моторазвук с выхлопа стал громче возможно от того что смесь стала лучше сгоратьпро расход напишу позднее

этак про расход ездил к братану который служит в армию по трассе ложил стрелку 160 -170 удивило то что теперь при жестких режимах почти до редлайна расход меньше свечи работают эффективнее короче раньше заправлял 1000р на дорогу в бак по приезду оставался мизер теперь тот же растояние преодолеваю на 800 рублях и остается бенза больше в два раза я доволен эксперимент закончен всех кулибиных типо меня приветствую ))

Цена вопроса: 620 ₽

Конструкция стандартной и резисторной свечей зажигания

Рис. Конструкция свечи зажигания

На рисунке показана стандартная и резисторная свечи зажигания. Центральный электрод связан с главным выводом стержня. Электрод сделай из сплава на основе никеля. В некоторых случаях используются даже серебро и платина. Если в электроде использован медный сердечник, это улучшает отвод тепла.

Изоляционный материал — керамика очень высокой чистоты, обычно окись алюминия Аl2O1, (чистота 95%). Изолятор заключен в металлический корпус и по внешней поверхности покрыт материалом со следующими свойствами:

• модуль Юнга: 340 кН/мм3;
• коэффициент теплового расширения: 7,8*10 К
• тепловая проводимость: 5—15 Вт/мК (диапазон температур 200-900 «С).
• электрическое сопротивление: более 1013 Ом/м.

Вышеупомянутый список дан только для справки, поскольку реальные значения при относительно небольших производственных изменениях могут широко меняться. Электропроводный стержень из стеклокерамики между центральным электродом и выводом используется в качестве резистора. Этот резистор имеет две функции:

• предотвратить выгорание центрального электрода
• снизить радиопомехи

В обоих случаях достигается желательный эффект, потому что резистор ограничивает ток искры в момент зажигания.

Пробой, или разряд, по внешней стороне изолятора свечи предотвращается ребрами, которые эффективно увеличивают поверхностное расстояние от вывода свечи до металлической крепежной гайки, которая, конечно, электрически связана с корпусом двигателя, то есть землей.

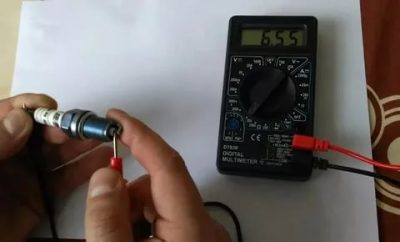

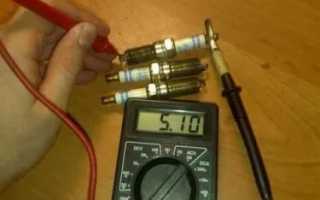

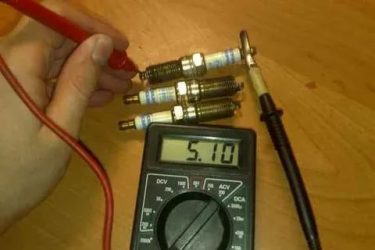

Как измерить сопротивление свечи зажигания мультиметром?

Каждый автолюбитель понимает, что бензиновый двигатель не будет нормально работать при каких-либо неисправностях системы зажигания. Основным элементом этой системы являются свечи зажигания. Если вы ощутили плохую тягу двигателя или же перебои в его работы, то первым делом следует проверить на работоспособность именно их.

В этой статье мы ответим на вопрос как проверить свечу зажигания в домашних условиях и расскажем как это сделать. Дело в том, что этот процесс достаточно прост и практически каждый может выполнить его самостоятельно. Порой не имеет смысла ехать на СТО и платить деньги за столь простую процедуру.

Диагностика свечей зажигания

Первым делом вам следует выполнить визуальную диагностику свечей. Это важно потому, что на их концах отчетливо видны проблемы эксплуатации и выход из строя этих элементов.

На фототаблице ниже представлены возможные варианты того, что вы увидите.

Если вы заметили хоть один из вышеописанных признаков, кроме первого, вам следует устранить первопричину его появления, а уже потом проводить диагностику свечи.

Как проверить свечи зажигания самому

Перед тем, как проводить проверку свечи зажигания на иску, вам нужно выключить систему зажигания.

Далее вам нужно запомнить или пометить каждый высоковольтный провод, который идет на свечи. Перепутать их ни в коем образе нельзя, поэтому лучше нанести любые понятные вам метки. В некоторых автомобилях на проводах имеются метки, которые соответствуют каждому из цилиндров.

Теперь снимаем наконечники свечей за резиновую часть. Не стягивайте их непосредственно за провод иначе он может порваться. Когда откручиваете свечи, то старайтесь избегать попадания пыли или грязи в камеру сгорания. Для снятие свечей используется специальный торцевой ключ или как его ещё называют свечной.

Когда свечи выкручены, нужно оценить зазор между центральным контактом и боковым электродом. Нормальное значение – это 0,7 мм. Проверить его можно обычным щупом. Если же, значение отличается от нормального, то нужно молотком или другим инструментом довести его до нужного показания.

Теперь выкрученные свечи помещаем в наконечники высоковольтных проводов, а резьбовую часть свечи на металлическую часть двигателя. Таким образом мы создаем цепь. Далее вам понадобиться помощник, который на несколько секунд пустит двигатель. В это время вам нужно оценить искру, которая появится на свечах. Если её нет, значит свечка неисправна или же нет напряжения по высоковольтному проводу. Если искра имеет красный цвет горения, то она также неисправна. Нормальный цвет – это голубой.

Искра исправной свечи

Помните, независимо от того, насколько хорошо сохранилась свеча, её нужно менять каждые 30-40 тысяч километров.

Чистка свечей в домашних условиях

Не спешите выбрасывать свечи после их проверки, потому что существуют способы восстановления их работоспособности своими руками.
Вы можете использовать два способа:

1. Механический
2. Химический

При первом способе вам нужна щетка по металлу или наждачная бумага. С её помощью необходимо тщательно очистить поверхность контактов свечи, но при этом не повредить сам корпус детали.

Химический способ, является более сложным и если вы не уверены в своих силах, то обойдитесь первым.

Первым делом, наливаем в небольшую ванную бензин и промываем свечи. Далее необходимо приготовить аммонийная соль уксусной кислоты и поместить в него комплект свечей. Вскоре вы увидите, как поверхность контактов приобретает приятный рабочий вид. После этого следует вытянуть свечки и протереть их насухо.

Стоит понимать, что в идеальных условиях проверка свечей зажигания проводится на специальном стенде под давлением. В редких случаях без давления свеча может давать отличную искру, но при помещении её в двигатель, не вырабатывать запал.

Как проверить свечи зажигания видео

Как проверить свечи зажигания. Методы проверки свечей

Если двигатель начинает работать неустойчиво, теряет мощность – часто подозрения падает на неисправность свечи зажигания. Особенно это характерно на холостых оборотах. Повышенный расход топлива также говорит о том, что стоит проверить свечи.

Причины выхода свечей из строя

• Естественный износ и старение (в среднем их ресурс 30-50 тыс. км). Если свеча вышла из строя очень быстро, то причина может крыться в некачественном топливе или масле с присадками. Значительный износ свечи может наблюдаться при детонации и/или перегреве двигателя.
• Наличие большого количества сажи на электродах. Как правило, это является результатом либо несбалансированной топливо-воздушной смеси, либо некачественного топлива.
• Наличие масла на электродах.

  В свою очередь причиной этого может быть: избыточное количество масла в двигателе, износ поршневых колец, износ поршней, блока цилиндров, направляющих клапанов. Если двигатель снабжен турбиной, то возможно, она частично вышла из строя.

• Лаковые отложения. Они появляются из-за наличия присадок в топливе или масле.
• Шлаковые отложения. Они являются результатом наличия присадок в моторном масле.
• Выход из строя центрального электрода.

  Это может произойти по причине неправильно выставленного зажигания. Кроме того, могут иметь место отложения в камере сгорания, неисправность клапанов, низкое качество топлива, неверный момент затяжки свечи в ГБЦ.

• Расплавление свечи. Обычно электроды расправляются по причине того, что в камере сгорания имеют место отложения, которые постоянно самовоспламеняются. Также подобная ситуация может возникнуть при неисправных клапанах или использовании некачественного топлива.
• Износ разъема свечи.

  Это может произойти из-за старения контактов или ее перегрева.

Как проверить свечи зажигания

Свечи зажигания с высоковольтными проводами

Метод 1. Самый простой метод проверки это по очереди снимать провода со свечей зажигания на заведенном двигателе. При этом нужно вслушиваться в работу двигателя – если после снятия провода со свечи урчание мотора не изменилось, значит именно она вышла из строя. Возможно, ее придется заменить, но стоит внимательно осмотреть провинившуюся свечу – может ее достаточно почистить.

Метод 2. Еще один достаточно простой, но уже более эффектный метод. Нужно выкрутить свечу, надеть на нее провод, положить свечу на клапанную крышку и покрутить стартером. На исправной свече будет видно искру, оптимально, четкую и яркую.
