Для чего нужны щетки на генераторе?

Стартер и генератор: чинить нельзя выкидывать

Даже современные генераторы и стартеры, заточенные под работу систем «старт-стоп», устроены довольно просто и не имеют принципиальных отличий от своих предков. Однако прежде чем нести в ремонт уставшие узлы, важно убедиться, что электрика автомобиля в целом исправна и наших героев не терроризируют другие враги. Иначе в скором времени придется повторно отдавать приличные деньги за ремонт или восстановление.

Смерть генератора очень часто связана с некондиционным аккумулятором, который значительно повышает нагрузку на узел. По этой причине в генераторе часто прогорают диодный мост и статорная обмотка, а на некоторых моделях BMW — даже сам статор. После такой беды генератор можно смело относить на помойку.

Также ресурс генератора заметно падает, если он оказывается в зоне подтекания масла или антифриза. При работе генератора идет естественный износ щеток с выработкой пыли. А из-за попадающего на генератор масла смоченные частицы пыли возвращаются в зону контакта щеток и коллектора — и, как говорится, на ровном месте идет активный абразивный износ.

В половине случаев к ремонтникам попадают сгоревшие стартеры, замученные самими автовладельцами. Они крутят стартер слишком долго (особенно зимой) и перегревают его в попытках пустить мотор, который может подолгу не схватывать по целому ряду причин.

Щеточный узел обычного стартера имеет четыре щетки (на фото справа), а у стартера с функционалом системы «старт-стоп» их шесть (на фото слева). Это одно из самых значимых несходств двух конструкций — в остальном они практически идентичны. Фокус в том, что если клиент не пользуется этой опцией, то при ремонте более продвинутого стартера можно смело использовать простой щеточный узел. Это будет гораздо дешевле и никак не скажется на ресурсе отремонтированного электродвигателя.

Щеточный узел обычного стартера имеет четыре щетки (на фото справа), а у стартера с функционалом системы «старт-стоп» их шесть (на фото слева). Это одно из самых значимых несходств двух конструкций — в остальном они практически идентичны. Фокус в том, что если клиент не пользуется этой опцией, то при ремонте более продвинутого стартера можно смело использовать простой щеточный узел. Это будет гораздо дешевле и никак не скажется на ресурсе отремонтированного электродвигателя.

Что стряслось?

После исключения возможных проблем в электрике автомобиля и других дефектов можно переходить к детальной проверке стартера и/или генератора.

Диагностика умершего стартера незатейлива. Его разбирают и дефектуют. Кроме умерших деталей важно обновить элементы с приличным износом, чтобы в скором времени вновь не пришлось вскрывать узел. Попутно проверяют сопротивление обмоток втягивающего реле и «бендикс» на срыв.

С современными генераторами сложнее. В их конструкции реле-регулятор подключено по отдельной шине к «мозгу» двигателя, обес­печивая функцию умной зарядки. Беда в том, что для проверки реле конкретного производителя чаще всего нужен индивидуальный диагностический прибор с осциллографом. Он позволяет также проверить регулятор отдельно от генератора — это уберегает ремонтников от бракованных реле.

Проверяют генератор и на стенде. Оценивается его поведение под нагрузкой, в режиме холостого хода и в процессе нагрева. Дополнительно стетоскопом прослушивают шум подшипников.

Стендовые проверки проводят до и после ремонта генератора.

Реле-регуляторы от разных производителей требуют индивидуальных приборов для диагностики и могут иметь существенные конструктивные особенности. Например, на бошевских реле нельзя отдельно поменять щетки. Они приварены на заводе по замысловатой технологии, которую невозможно полноценно воссоздать в условиях сервиса. Некоторые ремонтники всё же пытаются это делать, однако итог всегда один — через короткое время переваренные щетки отпаиваются.

Реле-регуляторы от разных производителей требуют индивидуальных приборов для диагностики и могут иметь существенные конструктивные особенности. Например, на бошевских реле нельзя отдельно поменять щетки. Они приварены на заводе по замысловатой технологии, которую невозможно полноценно воссоздать в условиях сервиса. Некоторые ремонтники всё же пытаются это делать, однако итог всегда один — через короткое время переваренные щетки отпаиваются.

Курс лечения

Процесс восстановления практически один и тот же для стартеров и генераторов различных типов, будь то варианты с жидкостным охлаждением или узлы систем «старт-стоп». Последние, грубо говоря, отличаются лишь усиленными компонентами, обеспечива­ющими повышенную производительность.

Все изношенные детали заменяют новыми. Есть всего пара специфических нюансов касательно их установки. К примеру, недостаточно просто запрессовать новый коллектор генератора, дополнительно нужна его центровка. Для этого грамотный мастер ставит ротор в сборе с коллектором на станок. На нем проводится центровка, шлифовка и полировка. В противном случае новые щетки умрут гораздо быстрее.

При качественном восстановлении узлов они проживут примерно столько же, сколько и новые. Единственное ограничение при их ремонте — экономическая целесообразность. В случае некоторых повреждений дешевле будет купить новый стартер или генератор. Чаще всего крест на восстановлении узла ставит его перегрев и сгорание основных компонентов. Причем от этого в равной степени страдают и стартер, и генератор. Среди самых дорогих элементов‑погорельцев — ротор генератора (5700 рублей) и якорь стартера (2700 рублей). Отдельно эти суммы не кажутся фатально высокими, но общая смета заставит приуныть любого владельца.

Средний ценник полноценного ремонта генератора в Москве (запчасти плюс работа) — 3500 рублей. Обычно в перечень новых элементов входит реле-регулятор, коллектор и подшипники. Некоторые ремонтники предлагают восстановленные генераторы по средней цене 4500–5500 рублей. Иногда на них даже дают гарантию до года. Это хорошая альтернатива дорогостоящему ремонту или покупке нового генератора. Даже для недорогих машин цена нового агрегата сильно разнится — от 16 000 аж до 70 000 рублей!

Самый распространенный ремонт стартера с заменой «бендикса» и втягивающего реле обходится в 3100 рулей. Так как стартер устроен гораздо проще, чем генератор, то и стóит в несколько раз меньше. Для сегмента недорогих иномарок средний ценник плавает вокруг 7000 рублей. Поэтому ремонт стартеров менее востребован. Даже при том, что нередко производители бюджетных машин хотят за новый стартер 13 000–17 000 рублей.

Рыночные отношения

Обычно на рынке присутствует весь спектр запчастей для стартеров и генераторов, в том числе и неоригинальные детали. Однако у этого правила всегда находятся исключения. По большей части это касается генераторов.

Например, в природе нет запчастей для генераторов для автомобилей Maybach 57 и 62, - большинству наших читателей это до лампочки, но сам факт интересен. Из более приземленных исключений можно назвать Audi A6 предыдущего поколения с дизельным мотором 3.0 TDI: для его генератора не найти реле-регулятора, будь то оригинал или заменитель. Единственная альтернатива покупке нового узла — поиск исправного бэушного варианта. С него снимают заветное реле и меняют остальные необходимые запчасти на новые.

Выбор между оригинальными запчастями и заменителями зависит от конкретной модели автомобиля. Например, для генераторов многих моделей концернов Volkswagen и Jaguar Land Rover подходят только родные реле-регуляторы. Возможно, заменители будут исправно работать на стенде в сервисе, но спасуют в составе остальной электрики реального автомо­биля, вызвав появление массы ошибок ­и отказов.

А вот в большинстве других случаев предпочтительнее брать запчасти-заменители. Они и дешевле, и зачастую имеют более высокое качество и лишены болячек оригинальной продукции.

Благодарим компанию АГС за помощь в подготовке материала.

Замена щеток генератора, видео замены без снятия

Ремонт генератора во многих случаях не требует узкоспециализированного инструмента и может быть выполнен своими руками. Чтобы замена щеток генератора произошла успешно, обязательно наличие базового уровня знаний в электротехнике. В общеобразовательных целях перед началом ремонта рекомендуем ознакомиться с принципом работы генератора автомобиля.

Характер неисправности

В конструкции генератора медные либо меднографитовые щетки используются для подвода напряжения к коллекторным пластинам. Соответственно, сила электромагнитной индукции, возникающая при протекании тока по обмотке якоря, зависит от качества контакта между щетками и коллекторными пластинами.

Поскольку якорь в процессе работы постоянно вращается, происходит истирание и уменьшение длины щеток (в значительно меньшей степени изнашиваются и сами пластины). Для компенсации износа в щеткодержателе предусмотрены пружины, которые прижимают щетки к коллекторным пластинам. Но когда износ становится критическим, усилия пружин недостаточно для хорошего контакта, что приводит к падению протекающей в цепи силы тока.

Симптомы

Подобная неисправность ведет лишь к одному последствию – падению напряжения зарядки генератора. На исправном автомобиле генератор должен выдавать не менее 14 вольт, но о критическом износе щеток вы можете узнать лишь после того, как на щитке приборной панели загорится лампочка критического уровня зарядки АКБ. Говорит это о том, что питание бортовой сети автомобиля происходит от аккумулятора, а не от генератора.

Косвенным признаком износа может быть трудный запуск двигателя после простоя. Ситуация характерна для морозного времени года, когда увеличивается величина саморазряда АКБ. Изношенные щетки генератора приводят к снижению уровня зарядки. Запуски холодного двигателя, частые поездки на короткие дистанции с множеством включенных потребителей (печка, фары, дворники, обогрев зеркал и т.д.

) приводят к тому, что генератор с изношенными щетками не успевает подзарядить АКБ.

Способы замены

1. Заменить щетки в сборе с реле-регулятором напряжения (шоколадка). Как известно, поддержание зарядки на одном уровне осуществляется регулировкой напряжения, подаваемого на обмотку якоря генератора. Для надежного контакта выводы щеток крепятся к контактам реле-регулятора напряжения методом пайки. Для упрощения ремонта автомобиля чаще всего щетки, щеткодержатель и реле-регулятор продаются в сборе. Преимущество метода комплектной замены в его простоте. К примеру, низка стоимость узла в сборе для многих автомобилей ВАЗ делает отдельную замену щеток весьма нецелесообразным занятием.
2. Заменить щетки отдельно.

   Для этого придется удалить старые щетки и припаять на их место новые меднографитовые изделия (разумеется, для ремонта своими руками потребуется паяльник, флюс, припой и базовые навыки пайки). Как и в случае с комплектной заменой, целесообразность метода во многом зависит от стоимости новых стержней. Суть не только в высокой цене на детали генераторов многих иномарок, но и в том, что на некоторые модели (особенно это касается старых малосерийных авто) купить реле-регулятор со щетками в сборе попросту невозможно. Устранить проблемы с зарядкой предлагается покупкой нового генератора.

   В таком случае замена изношенных элементов единственный способ сохранить немаленькую сумму. При желании поменять щетки генератора своими руками вы можете столкнуться с отсутствием в продаже новых деталей для вашей модели генератора. В таком случае следует подобрать подходящие по размеру меднографитовые щетки от другого автомобиля. Для правильной работы важна длина стержней (не должна быть меньше, чем у новых либо немного изношенных оригинальных стержней) и длина медного гибкого контакта. Новые щетки должны свободно перемещаться в щеткодержателе.

   На самом деле форма новых стержней не имеет особого значения, так как они отлично поддаются обработке надфилем.

Можно ли заменить без снятия генератора

Произвести замену без снятия генератора с автомобиля можно только в том случае, если в подкапотном пространстве достаточно места для того, чтобы снять реле-регулятор напряжения. Деталь находится за задней крышкой генератора. Осмотрите место установки генератора, чтобы понять, можно ли будет воспользоваться ключами, отвертками для снятия задней крышки и самого реле. Возможно, генератор достаточно будет лишь открутить, чтобы повернуть в удобное положение, что будет кстати, если для его снятия необходим демонтаж других агрегатов. К примеру, на Лада Приора с кондиционером генератор удобней всего демонтировать, если снять правую фару.

Инструкция по замене

• Снимите минусовую клемму АКБ.

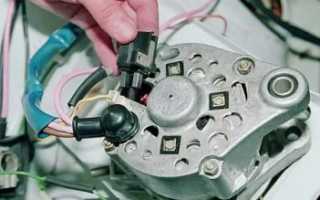

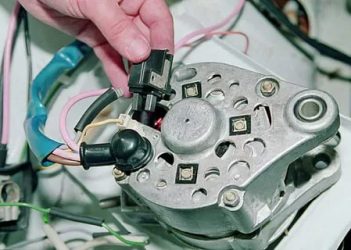

• Отсоедините основную плюсовую клемму генератора, разъем регулятора напряжения и минусовую клемму, если в этом есть необходимость. В некоторых моделях авто обороты двигателя считываются с вывода W на генераторе, в обратном случае контакт может быть не подключен либо отсутствовать вовсе.
• Если замена производится со снятием генератора, ослабьте сервисный ремень и открутите болты крепления (подробно о замене, установке и натяжении ремня можете прочитать в статьях: «Что делать, если свистит ремень генератора» и «Натяжка ремня генератора»).
• Открутите болты крепления задней крышки.

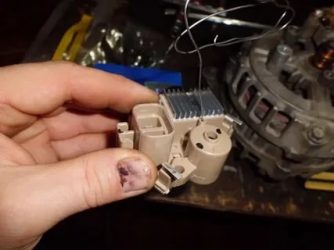

• Открутите реле-регулятор напряжения. Если был выбран метод комплектной замены, вам остается установить новую деталь и собрать все элементы в обратной последовательности. В любом из случаев рекомендуем как минимум проверить подшипники генератора, состояние коллекторных пластин. Если выработка пластин в пределах нормы, перед установкой новых щеток зачистите поверхность до блеска мелкозернистой наждачной бумагой.

Пайка новых стержней

• Сточите напильником по максимуму припой, удерживающий гибкий контакт старой щетки.
• Направьте реле-регулятор щетками вниз и нагрейте паяльником место пайки.

Будьте готовы к тому, что щетка под воздействием пружины после отпаивания вылетит из своего посадочного места.

• Заготовьте небольшой кусок тонкой медной проволоки.
• Расширьте шилом либо круглым надфилем отверстие в контактной площадке.
• Припаяйте медную проволоку к гибкому контакту.
• Установите пружину и протяните медную проволоку в отверстие, чтобы следом вытащить гибкий контакт щетки.
• Прижмите щетку, чтобы она не вылетела, и отпаяйте направляющую проволоку.

Удерживая щетку на достаточном расстоянии от края посадочного места, припаяйте гибкий контакт к контактной площадке. Предварительно контакты нужно хорошо облудить, а лишнюю длину гибкого контакта при необходимости откусить. После припаивания стержни должны двигаться в посадочной шахте без заеданий.

Щетки для электродвигателей: советы по выбору нужной модели, инструкция по замене и ремонту своими урками

В бытовых условиях мы очень часто используем электроинструмент. А что говорить о профессионалах, деятельность которых напрямую связана с применением разнообразных приборов с электродвигателем. В процессе интенсивной эксплуатации такие агрегаты очень часто изнашиваются, что приводит к поломке.

Часто причиной может выступать неисправность щеток. Для чего нужны щетки в электродвигателе, как они устроены, и что нужно сделать для замены, мы расскажем в данной статье.

В чем состоит назначение

Передача электроэнергии на якорные обмотки в электродвигателе производится при помощи коллекторного узла. Из-за вращения якоря в процессе работы электроинструмента для передачи нужен контакт. Причем он должен быть подвижным, а поэтому использование металла не допустимо. Ведь число оборотов значительно, что сопровождается сильным трением.

В таком случае при контакте металла с металлом происходил бы перегрев поверхностей. Коллектор достаточно быстро вышел бы из строя. Решить проблему удалось при помощи изготовления контакта из угля или графита.

Щетки в электродвигателе создают контакт скользящего типа. Они выступают элементом механизма, который позволяет перевести механическую энергию в электрическую.

Главное назначение щеток для электродвигателей состоит в снятии и подведении электротока на коллекторах, в том числе и от контактных колец.

Основные характеристики устройств

Щетки могут выпускаться вместе с проводниками. Их изготавливают из металла. Но существуют модификации и без проводников. Чтобы закрепить провод на конструкции щетки используется несколько разных вариантов – развальцовкой, впрессовкой, пайкой.

При этом сами тоководы различаются марками. Они могут быть многожильными из медной проволоки (МПЩ), гибкими, отличающимися плетением из аналогичной проволоки (ПЩ), универсальными с повышенной степенью гибкости (ПЩС).

Рассматривая описание щеток для двигателей, нужно отметить наличие наконечников контактного типа на проводе. Они необходимы для более качественного крепления болтами держателей, расположенных на щетках. Для удобства такие наконечники различаются по форме – вилочные, флажковые, двойные и пластинчатые.

Электрощетки должны обеспечивать заданный режим функционирования основного и вспомогательного электрооборудования с минимальными расходами на ремонтно-обслуживающие работы.

Поэтому к ним предъявляются определенные требования:

• безопасность и надежность коммутационного контакта без искрения и риска замыкания на обмотках;
• недопущение нарушений контактного прилегания с движущимися компонентами агрегата;
• устранение потерь электроэнергии в контакте скользящего типа;
• прочность к механическим воздействиям, сопротивление трению;
• износоустойчивость материала.

Разновидности изделий

Для использования в промышленности и быту изготавливаются различные виды щеток для электродвигателей:

• графитовые – производятся из графита с наполнителями, например сажей, обеспечивают легкую коммутацию в двигателях;
• угольно-графитовые – они не слишком прочные, поэтому применяются в устройствах с минимальной нагрузкой механического типа;
• электрографитовые – отличаются высокой прочностью, гарантируют контакт среднего уровня с повышенными токонагрузками;
• медно-графитовые с медным, оловянным или графитовым порошком и наполнителями. Отличительными свойствами являются повышенная прочность, защищенность от проникновения газов и жидкостей, работа со сложными контактами.

Особенности подбора

Планируя покупку, следует подробно изучить, как выбрать щетки для электродвигателя. Если установленные щетки износились, то целесообразно определить их основные параметры, что поможет в последующем правильно заменить устройства. Важны также геометрические формы, размер, марка графита.

Не следует забывать и о типе провода, а также его сечении. Если подобрать точное совпадение по марке не удастся – не отчаивайтесь. Следует взять аналог с тем же уровнем твердости и допустимым режимом работы. А вот по сечению имеются определенные нюансы – толщина проводника должна быть равной оригиналу и соотноситься по степени гибкости.

Если вы выбираете графитовые щетки, то учитывайте, что они могут быть жесткими и мягкими. При этом медь на коллекторе также отличается по жесткости. Когда вы выбираете несовпадающие варианты, то один из элементов будет выходить из строя быстрее из-за высокой силы трения и износа.

Щетки различаются и по уровню активного сопротивления. Это важно знать для расчета параметров обмоток и характеристик ПРУ. Щеточный узел должен работать согласованно. Поэтому следует учесть особенности прижимного блока, характеристики направляющих и контактных групп.

От степени прижима зависит надежность работы. Если прижатие чрезмерное, то коллектор и щеточный блок могут перегреваться, а при недостаточной степени прижима возможно искрение.

На фото щеток для электродвигателей представлены разные их модификации. Однако не все из них могут применяться в конкретных условиях. Например, не рекомендуется монтировать в электроинструменте генераторные модификации медно-графитовых изделий. Чрезмерный перегрев и высокие токи приведут к проблемам с работоспособностью обмоток.

Причины неисправностей и замены

Роль щеток в электродвигателе неоспорима. Поэтому целесообразно минимизировать действие факторов, которые приводят к их неисправности.

В частности, опасность вызывает такое явление, как искрение щеток. Оно проявляется по таким причинам:

• Нагар и грязь на коллекторе. Требуется произвести очистку при помощи наждачки-нулевки.
• Накопление графитовой пыли или медного порошка, приводящее к замыканию контактов. При помощи ножа или другой острой детали все перемычки целесообразно оперативно удалить.
• Если контакты различаются по уровню сопротивления, неверно подобраны щетки по основным параметрам, то это способно вызвать искрение. В таком случае потребуется замена щеток для электродвигателей своими руками или обращение в сервисный центр.
• Полная выработка ресурса. Это также потребует замены щеток.
• Замыкание на межвитковом участке обмоток якоря – для исправления ситуации необходимо проверить работоспособность якоря и поменять его при необходимости.

Даже если щетки подобраны правильно, рекомендуется выделить время на их притирку. Для этого целесообразно запускать мотор вхолостую, не нагружая его. Также коллектор должен регулярно очищаться, а использование специальных смазок поможет продлить срок службы всей конструкции.

Фото щеток для электродвигателей

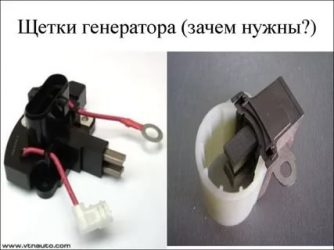

Щетки генератора

Щетки генератора деталь которая есть практически в каждом автогенераторе.

Чем современней автомобиль, особенно иномарка, тем больше в нем электрических потребителей, которые тем или иным образом облегчают жизнь владельцу машины. Соответственно все большую роль среди автомобильных агрегатов играет автогенератор, который снабжает электричеством все потребители на машине.

Щетки генератора

Для чего предназначены щетки генератора?

С помощью щеток генератора напряжение с реле регулятора подается на обмотку возбуждения — ротор . На роторе закреплены коллекторные кольца — коллектор ротора к которому плотно прилегают щетки. Чтобы передать ток с реле напряжения на обмотку ротора, щетки должны находится в определенном положении и прижиматься к коллекторным кольцам с определенной силой. Для этого они установлены в посадочных местах щеткодержателя и с обратной стороны их поджимает пружина.

Материал из которого изготовлены щетки генераторов иностранных производителей — смесь меди и графита отличается от отечественных лучшей износостойкостью и проводимостью. По этой причине не рекомендуется установка на иномарки этого элемента от отечественных автомобилей.

Как узнать, когда нужна замена щеток генератора?

1. Пробег автомобиля, 150-200 тыс. км. является сроком когда деталь порядком изношена.
2. Загорается и снова тухнет контрольная лампочка зарядки аккумулятора. Так может продолжаться несколько дней, пока значок не загорится окончательно.
3. Потеря мощности или просадка напряжения из за неплотного прилегания изношенной детали.
4. Скачки напряжения бортовой сети автомобиля могут свидетельствовать о неисправности детали.
5. Если на генератор попало много моторного масла или иной технической жидкости, в этом случае деталь подвержена повышенному износу.

Как проверить, действительно ли необходима замена щеток генератора?

Для определения причин неисправности необходимо разобрать генератор и осмотреть щетки генератора — они должны быть достаточной длинны и контактировать с контактными кольцами.

Если оставшаяся длинна хотя бы одного элемента менее 3 мм, необходима замена в любом случае. Также щетки генератора должны быть хорошо подвижны в своих посадочных местах, иметь примерно равную остаточную длину, не должны быть загрязнены, пружины должны прижимать с одинаковым усилием.

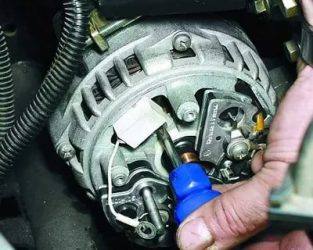

Как выполнить замену щеток на генераторе? Порядок действий

На многих современных  автогенераторах щетки составляют одно целое с реле регулятором напряжения, например это справедливо для фирм Valeo, Bosch, Mitsubishi, Magneti Marelli у фирмы Denso реле регулятор выполнен отдельно от щеточного узла.

Для замены щеток генератора, если они встроены в реле регулятор, из инструментов потребуются паяльник 40-100 Вт, припой, флюс, сверло 1,5-3 мм, дрель или шуруповерт, а также инструмент для снятия регулятора.



1. Снимаем защитную крышку

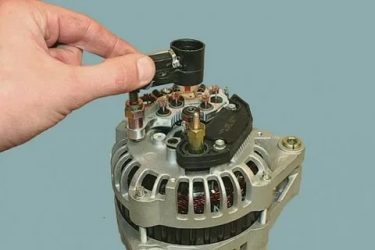

2. Снимаем реле-регулятор напряжения (либо щеточный узел)
3. Со стороны крепления жгута щетки высверливаем контакт так, чтобы остатки детали вышли. Стараемся не повредить пружину, которая находится внутри щеточного узла.
4. Берём новые щетки, проверяем свободно ли они двигаются в своих посадочных местах
5. Вставляем пружину и заводим жгут в отверстие, так чтобы осталась необходимая рабочая длинна.
6. Запаиваем место контакта, остатки жгутов отрезаем.
7. Собираем все в обратной последовательности.

На некоторых реле регуляторах возможна замена щеток генератора, а на некоторых деталь заменить не получиться, можно заменить реле регулятор в сборе.

Например на генераторах Бош примерно с 2000 года реле регулятор идет в сборе с щетками, замена не возможна.

Мы можем произвести замену щеток генератора Bosch, Valeo, Denso, Mitsubishi, Форд Фокус 2, Хендай, Киа, Тойота и другие.

Для того, чтобы купить щетки генератора необходимо знать их размеры, образец либо марку или модель агрегата.

Самые распространенные размеры щеток для генератора следующие: 4*6*18, 5*8*20, 5*6*15, 4*7*19, 5*7*15. Для различных производителей размеры: длинна, ширина, высота могут быть разными.

В нашем сервисном центре можно провести бесплатную диагностику генератора, замену щеток генератора или просто купить щетки генератора.

Мы предлагаем:

• Есть снятие/установка генератора с автомобиля.
• Ремонт генератора в течении 1 часа.
• Все детали в наличии.
• Бесплатная диагностика.

Звоните нам по тел. +7 (495) 645-60-46, или +7 (905) 513-64-75.

Как поменять щетки на генераторе своими руками?

Щетки генератора – важнейшая деталь в транспортном средстве, которая следит за перенаправлением тока через ротор, при помощи такой немаловажной детали, как щеточный узел. Подробнее о детали и ее замене — читайте ниже!

Щетки, о которых идет речь, устанавливаются на многих транспортных средствах, где есть не только двигатель внутреннего сгорания, но также электрический двигатель. Самыми популярными по использованию являются ЭГ-4. Эта модель достаточно удобна, потому что имеет стандартные рабочие параметры, которые подходят для машин различного года выпуска. Конечно, существуют и другие модели этих деталей. Они отличаются отличным запасом прочности, потому что содержат особый состав композиций.

На машинах отечественного производства вышеописанные детали находятся под правой передней фарой, и найти их несложно. Чтобы их обнаружить, необходимо открыть капот. Взгляд сразу же падает на генератор, а на нем есть две странные крышки, внешне напоминающие жестяные банки. Это и есть генераторные щетки.

Механизм для провода тока

В каких случаях элемент нуждается в замене?

Щетки генератора, как было сказано выше, устанавливаются, помимо прочего, в грузовом транспорте, в двигателях городского типа и прочих механизмах, где ключевым элементом является электродвигатель. Не важно, в какой машине находится эта деталь – они всегда выполняют одну и ту же работу.

Для того, чтобы понять, стоит ли их менять, нужно наблюдать за тем, на сколько миллиметров они выступают из отведенного им места. Должно быть не менее пяти миллиметров. Если показатели ниже, значит щетки износились и пришла пора их демонтировать.

Графитовые изделия могут быть разных моделей. Эти модели друг от друга отличаются не только устройством, но и предназначением. Критерием выбора детали является электродвигатель и принцип, на котором он работает. Можно подобрать даже «стандартные» приспособления. Этот вид подойдет для большинства машин, но минус в том, что их качество оставляет желать лучшего. Ведь стоит помнить: от выбора щеток зависит «долгожительство» транспортного средства.

Несколько деталей для транспортного средства

В случае с двигателем, который предполагает большое количество оборотов, лучше всего покупать качественные графитные щетки, которые снабжены качественным составом. Он убережет детали от скорого разрушения, а потому транспортное средство будет дольше находиться в безопасности.

Целесообразным будет проверять исправность щеток раз в несколько лет. Плюсом в случае проверки функционирования детали является то, что нет необходимости извлекать генератор, ведь нужные детали расположены прямо сверху. Зачем и как поменять щетки на генераторе, мы расскажем далее (автор — Евгений Александрович).

Но в большинстве щетки генератора намекнут о замене такими показателями:

1. Внезапное хаотичное отключение электроники в машине. Зачастую понять сразу причину подобного поведения нелегко. Поэтому лучше всего проверить исправность механизмов и, в частности, узла.
2. Если внезапно в салоне машины ухудшилось освещение, и если внешняя оптика стала работать немного хуже, это может быть одним из признаков того, что устройства нуждаются в замене.
3. Падает напряжение, а также быстро разряжается АКБ. После этого аккумуляторную батарею часто бывает сложно зарядить.

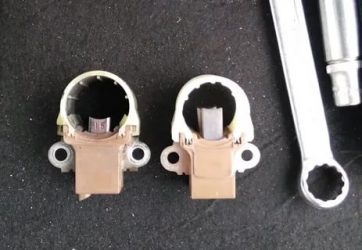

Щеткодержатель генератора

Инструкция по замене своими руками

Замена щеток генератора не предполагает наличия особых навыков, средств и даже времени.

Поэтапная схема действий проста:

1. Необходимо снять клеммы с АКБ.
2. Демонтировать регулятор, который обычно находится с противоположной стороны от генератора.
3. Прочистить держатель от грязи и пыли. Нелишней будет очистка пружин и контактного кольца, которые выполняют фиксирующие свойства.
4. В некоторых случаях целесообразно будет произвести притирку углевых устройств к коллектору. Это можно исполнить благодаря мелкой стеклянной шкурке с небольшой зернистостью.
5. После этого меняем старую щетку на новую. Щеточный держатель должен помогать детали скользить свободно, то есть щеткодержатель не должен прилегать плотно.
6. После этого в обратном порядке собрать щеточный узел и вернуть на место минусовой провод аккумуляторной батареи.

Щеточный узел

Цена вопроса

Ниже на фотографиях можно увидеть, что именно из себя представляют механизмы, о которых было сказано выше, а также узнать цену.

1. Деталь для транспортного средства ВАЗ (цена — 290 рублей) 2. Регулятор напряжения (цена — 300 рублей) 3. Детали для генератора (цена — 167 рублей)

«Как заменить механизм»

В данном видео от автора Автоэлектрика ВЧ можно узнать, как производится замена щеток генератора.

 Загрузка …

Как понять что щетки генератора стерлись

Автомобильный генератор предназначен для преобразования механической энергии вращения коленчатого вала двигателя в электрическую. Он выполняет две основные функции: подзарядки аккумулятора и питания выработанной электроэнергией систем электроснабжения автомобиля. В корпусе генератора переменного тока наряду с ротором и статором также размещены щеточный узел, регулятор напряжения и выпрямительный блок.

Щетки – наиболее уязвимый элемент генератора. В момент их контакта с токосъемными кольцами скорость вращения вала генератора достигает 12-14 тыс. об/мин, из-за чего возникает ускоренный износ контактирующих поверхностей. Своевременная замена щеток генератора позволяет предупредить поломку щеточного узла и обеспечить бесперебойное электроснабжение автомобиля в процессе движения.

Щётки генератора: какую функцию выполняют?

При контакте с расположенными на валу вращающегося ротора токосъемными кольцами щетки генератора передают ток от аккумуляторной батареи на обмотки возбуждения ротора. Так создаётся электромагнитное поле.

Под воздействием переменного магнитного поля вращающегося ротора в катушках обмоток статора наводится электродвижущая силаи создается переменный электрический ток. Ток, проходя через диодный мост (выпрямительный блок генератора) преобразуется в постоянный. Именно такой необходим для подпитки аккумулятора и обеспечения функциональности электрооборудования автомобиля.

Когда нужно менять щётки: основные признаки

Замену рекомендуется выполнять по мере их износа, но не реже 1 раза в 4 года (или по достижении пробега в 50 тыс. км). Однако в сложных условиях эксплуатации критический износ щеточных стержней, изготовленных из графита или его соединений с медью (бронзой, алюминием), может наступить раньше названного срока. Щётки должны выступать не менее чем на 5 мм (норма – 8-10 мм). Именно этот показатель является самым важным – замерив длину, можно понять, есть ли проблема.

На то, что нужна замена щеток, может указывать появление некоторых симптомов, в том числе:

• отсутствие реакции стартера при повороте ключа зажигания в положение ON – это может произойти, если стержни перекошены, отсутствует их достаточное прилегание к поверхности токосъемных колец;
• медленное вращение маховика двигателя стартером;
• снижение мощности освещения салона, слабый или мигающий свет фар, габаритных огней;
• внезапное отключение электроприборов;
• быстрая разрядка аккумуляторной батареи, после которой зарядить ее становится практически невозможно.

Чтобы определить причину нарушений в работе генератора, необходимо провести точную диагностику неисправностей генератора и, в частности, щеточного узла.

Как проверить щётки генератора?

Щеточный узел, как правило, объединен с регулятором напряжения. Контакт с токосъемными кольцами ротора осуществляется за счет усилия пружин. Неисправность щеток генератора легко определить при визуальном осмотре (признак — длина выступающих концов менее 5 мм). Также нужно проверить диаметр токосъемных колец (норма – 14,2-14,4 мм, минимум – 12,8 мм). Не допускается наличие выработок на контактных поверхностях. Изношенные токосъемные кольца нужно менять.

Проблемы с генератором могут возникнуть также из-за повышенного сопротивления щеток, которое должно составлять не более 0,5 ом. Заменить щетки придется, если при проверке мультиметр показывает увеличенное сопротивление.

Однако, учитывая, что в большинстве современных автомобилей щеточный узел совмещен с регулятором напряжения, проблемы генератора бывают связаны с неисправностью реле-регулятора, рассчитанного на напряжение 15 В и ток до 5 А. Для диагностики используются замеры мультиметром. При заведенном двигателе величина напряжения на клеммах АКБ или на выходах генератора должна быть в пределах 14-14,2 В. Допускается изменение напряжения не более чем на 0,5 В. Если колебания оказываются более значительными, это признак того, что реле-регулятор неисправен и подлежит замене.

Полезно также проверить регулятор напряжения.

Для этого собирают схему, объединяющую при помощи проводов регулируемый блок питания, лампочку, регулятор напряжения со щеточным узлом и мультиметр (вольтметр). Блок питания и мультиметр подключают с соблюдением полярности к контактам регулятора напряжения. Провода лампочки крепят к щеткам. Путем включения блока питания подается напряжение (от 3 В), лампочка загорается. При постепенном увеличении напряжения и по достижении 14 В лампочка должна погаснуть – это говорит о нормальной работе регулятора.

Как поменять щётки на генераторе?

Выполнить замену можно, не снимая генератор – достаточно снять регулятор напряжения вместе со щеточным узлом. Перед этим следует отключить генератор от питания (отсоединить минусовую клемму от АКБ). После этого открутить зажимную гайку, снять регулятор напряжения со щеткодержателем. При критическом значении износа (вынос менее 5 мм) понадобится замена щеток (графитовых стержней). Вот как это делают:

• отсоединить контакты (отпаять провода) и вытащить старые щетки, выполнить очистку места пайки, проверить упругость пружин;
• установить новый комплект в щеткодержатель, припаять контакты;
• проверить свободное перемещение щеток в щеткодержателе;
• установить щеточный узел на место и закрепить его гайкой.

Иногда решение может быть проще: возможно, контакт между щетками и кольцами ротора был нарушен из-за залипания первых. Причина может быть в грязевых или графитовых отложениях, которые легко удалить путём продувки загрязненных мест сжатым воздухом.

Важно: перед установкой новой детали следует внимательно проверить их на отсутствие заводских дефектов.

Можно ли восстановить щётки?

В экстренных ситуациях, когда на помощь рассчитывать не приходится, можно воспользоваться советами мастеров по аварийному восстановлению щеточного узла. Однако в полной мере обеспечить надежное функционирование щеточного узла можно только с использованием качественных запчастей, рекомендуемых производителями. Восстановление – всегда временное решение; как только появляется возможность, нужно ехать в сервис.

Генератор авто. Устройство и как работает

Генератор появился в автомобильной промышленности в начале 20 века наряду с АКБ, который требовал постоянно подзарядки. Это были огромные узлы постоянного тока, требующие постоянного обслуживания. Современные генераторы стали компактными, высокая надежность отдельных деталей обусловлена внедрением новых технологий производства. Далее разберем устройство, принцип работы и типичные неисправности генератора подробнее.

Что такое генератор авто

Автомобильный генератор — узел, который преобразовывает механическую энергию в электрическую и выполняет следующие функции:

• обеспечивает постоянный и непрерывный заряд аккумулятора при работающем двигателе;
• обеспечивает электропитанием все системы во время запуска двигателя, когда стартер потребляет большое количество электроэнергии.

Генератор устанавливается в подкапотное пространство. За счет кронштейнов крепится к блоку ДВС, приводится в движение посредством приводного ремня от шкива коленчатого вала. Подключен электрогенератор в электроцепи параллельно аккумуляторной батареи. Заряд АКБ производится только тогда, когда вырабатываемое электричество превышает напряжение батареи. Мощность вырабатываемого тока зависит от оборотов коленчатого вала, соответственно напряжение возрастает с оборотами шкива с геометрической прогрессией. Для предотвращения перезаряда генератор оснащен регулятором напряжения, который регулирует количество напряжения на выходе, обеспечивая 13.5-14.7V.

Устройство и особенности конструкции

Автомобильные генераторы выполняют одну и ту же функцию, работают по одинаковому принципу, но отличаются друг от друга размером, схемой реализации деталей узла, размерами шкива, характеристиками выпрямителей и регулятора напряжения, наличием охлаждения (жидкостное или воздушное часто применяются на дизельных двигателях). Генератор состоит из:

• корпуса (передняя и задняя крышка);
• статор;
• ротор;
• диодный мост;
• шкив;
• щеточный узел;
• регулятор напряжения.

Корпус

Абсолютное большинство генераторов имеют корпус состоящий из двух крышек, которые соединяются между собой шпильками и стягиваются гайками. Исполнение детали из легкосплавного алюминия, который отличается хорошим теплоотводом и не намагничивается. На корпусе имеются вентиляционные отверстия, обеспечивающие теплообмен.

Статор

Имеет кольцевидную форму, установлен внутри корпуса . Является одним из главных деталей, который служит для создания переменного тока за счет магнитного поля ротора. Состоит статор из сердечника, который собран из 36 пластин. В пазах сердечника находится медная обмотка, которая служит для образования тока. Чаще всего обмотка трехфазная, по типу соединения:

• звезда — концы обмотки соединены между собой;
• треугольник — концы обмотки выводятся отдельно.

Ротор

Вращающаяся делать, ось которой вращается на шариковых подшипниках закрытого типа. На валу установлена обмотка возбуждения, которая служит для создания магнитного поля для статора. Для обеспечения правильного направления магнитного поля над обмоткой установлена два полюсных сердечника с шестью зубами для каждого. Также вал ротора оснащен двумя медными кольцами, иногда латунными или стальными, через которые поступает ток от аккумулятора на катушку возбуждения.

Диодный мост/ выпрямительный блок

Также один из главных компонентов, задача которого преобразовывать переменный ток в постоянный, обеспечивая стабильный заряд автомобильного аккумулятора. Диодный мост состоит из положительной и отрицательной радиаторной полосы, а также диодов. Диоды герметично впаяны в мост.

Ток подается на диодный мост с обмотки статора, выпрямляется и поступает на АКБ через выводной контакт в задней крышке.

Шкив

Шкив посредством приводного ремня, передает крутящий момент на генератор от коленчатого вала. Размер шкива определяет передаточное число, чем больше его диаметр — тем меньше необходимо энергии на вращение генератора. Современные автомобили переходят на обгонную муфту, смысл которой сглаживать колебания вращения шкива, сохраняя натяжение и целостность ремня.

Щеточный узел

На современных авто, щетки объединены в один узел с регулятором напряжение, им меняются только в сборе, так как их срок службы довольно большой. Щетки служат для передачи напряжения на контактные кольца вала ротора. Графитовые щетки прижимаются пружинками.

Регулятор напряжения

Полупроводниковый регулятор обеспечивает поддержание необходимого напряжения в заданных параметрах. Находится на блоке щеткодержателей или может выводиться отдельно.

Как работает генератор авто

Схема работы генератора следующая: при повороте ключа в замке зажигания включается электросеть. Напряжение с аккумулятора поступает на регулятор, который в свою очередь, передает его на медные токосъемные кольца, конечный потребитель — обмотка возбуждения ротора. С момента вращения коленвала двигателя, через ременную передачу начинает вращаться вал ротора, создается электромагнитное поле. Ротор образует переменный ток, при достижении определенных оборотов обмотка возбуждения питается с самого генератора а не с АКБ.

Далее переменный ток поступает на диодный мост, где происходит процесс “выравнивания”. Регулятор напряжения следит за режимом работы ротора, при необходимости  меняет напряжение обмотки возбуждения. Таким образом, при условии исправных деталей, на аккумулятор поступает стабильный ток, обеспечивающий бортовую сеть необходимым напряжением.

На панель приборов более современных авто выведен индикатор АКБ, который указывает на состояние генератора также (загорается при обрыве ремня или перезарядке). Такие автомобили как ВАЗ 2101-07, АЗЛК-2140, и другая советская “техника”, имеют стрелочный индикатор, амперметр или вольтметр, благодаря чему можно следить за состоянием генератора всегда.

Для чего нужен регулятор напряжения

Ситуация: при работающем двигателе заряд аккумулятора резко уменьшается, либо происходит перезаряд. Сначала необходимо проверить АКБ, и если он исправен, значит проблема в регуляторе напряжения. Регулятор может быть выносным, либюо интегрированным в щеточный узел.

При высоких оборотах двигателя напряжение от генератора может повышаться до 16 Вольт, а это пагубно влияет на соты аккумулятора. Регулятор “снимает” лишний ток, получая его с АКБ, а также регулирует напряжение в роторе.

Вредные правила эксплуатации генератора (по Остеру)

Далее приведены ключевые правила, соблюдение которых позволит без проблем вывести из строя генератор как можно скорее:

• правило “переполюсовки” — поменяйте местами провода АКБ и вы устроите необычную яркую вспышку в генераторе, а также легкое облако, доносящееся от него. В тоже время почувствуете незабываемое акустическое удовольствие, слушая щелчки и шипение, а также невероятный запах горящих проводов, и самое главное — ожог 1-3 степени в зависимости от ваших амбиций. Такой “фокус” выводит из строя диодный мост, статор и регулятор частично, к счастью возгорание авто имеет шансы 1:1000. Из “побочек” могут быть выведены из строя комбинация приборов, бортовой компьютер, магнитола и другие комплектующие бортовой сети. Достоинство — осваивается новичками без долгих теорий;
• правило мойки — как можно чаще и тщательнее мойте силовой агрегат, побольше воды и пены, особенно на альтернатор и стартер. Главное, чтобы поток воды обильно вымывал генератор изнутри, сушить категорически запрещается, сразу же запускаем мотор, включаем все энергопотребители и наблюдаем за эффектов. Если его нет — повторяем процедуру. Достоинство — сгоревший “гена” будет чистым;
• дедовский метод — сдергивание провода с “+” клеммы, чтобы проверить заряд на работающем моторе, это главное правило! Вероятность выхода из строя всевозможных реле 50:50, главное обеспечить много искр для эффекта, а также включить все, что питается от электричества;
• “летим” по лужам — многие даже не догадываются, что пользуются данным правилом в дождь. Главное быть всегда уверенным, что ваше авто вне всякого сравнения с водонепроницаемостью подводной лодки, чем глубже лужа — тем ярче эффект. Немаловажно выбирать скорость, при которой больше воды попадает в подкапотное пространство, главное выбросить все пластиковые кожухи и защиты! Главное достоинство — трюк можно повторять везде, где есть вода (даже ручьи и реки), не выходя из авто;
• “меломан” — необходимо установить самую дорогую магнитолу, а лучше две, как можно больше динамиков, пару десятков минимум, усилителей и пару сабвуферов, включаем любимую музыку на всю громкость при работающем моторе, если из-под капота не пошел дым, а воздух остается чистым — значит вы приобрели слишком дешёвую аппаратуру;
• “старый аккумулятор” — способ требует некоторых знаний физики, хотя бы закона Ома. Берем самый старый АКБ, и чем старше, тем вероятнее в нем окажется замкнутая банка. Возможно батарея будет издавать признаки бурной работы, обязательно будет потреблять дикое количество энергии, зато работа инжектора будет нестабильной, а за дальний свет можно забыть. Главное побольше эксплуатировать старый аккумулятор — эффект не заставит себя ждать.

Неисправности автомобильного генератора

Для генератора присущи неисправности механические и электрические.

Механические неисправности:

• обрыв приводного ремня — требуется замена;
• сглаживание ребер шкива, из-за чего ремень проворачивается;
• износ щеток;
• повреждение корпуса генератора;
• выход из строя подшипников.

Электрические:

• износ токосъемных колец за счет трения;
• выход из строя регулятора напряжения;
• замыкание витков статора;
• выгорание диодов выпрямительного моста;
• выгорание конечных проводов заряда;
• выгорание обмотки ротора.

Неисправность любой детали генератора влечет за собой недозаряд или наоборот. Чаще всего выходит из строя регулятор напряжения и подшипники, приводной ремень меняется согласно регламенту ТО.

Кстати, если при случае вы хотите установить улучшенные подшипники и регулятор — обращайте внимание на их характеристики, иначе высока вероятность того, что замена детали не даст нужного эффекта. Все остальные поломки требуют снятия генератора и его разборки, что лучше доверить специалисту. Главное запомните — если вы не будете соблюдать правила по Остеру, то есть все шансы на долгую и беспроблемную работу генератора.

Замена щеток генератора своими руками

Щетки – это элемент генератора переменного тока, предназначенный для снятия полученного напряжения. Выполняется из специального графита, из-за чего щетки прозвали «угольными».  Их применение осваивают не только на генераторах автомобилей, но и в различных других электрических машинах, например, двигателях. Такие двигатели применяются везде, начиная от элементарных станков, заканчивая сложными подъемными механизмами. Независимо от рода конструкции, щетки являются важной частью, в связи с чем, их наличие является обязательным для работы оборудования.

На автомобильных генераторах был единый стандарт производства щеток. Ярким тому примером были щетки ЭГ-4, которые имели нормируемые параметры и допускали применение почти на любом автомобильном генераторе.

Другим развитием щеток стало увеличение их запаса прочности. Так, например, появились щетки генератора, имевшие маркировку ЭГ-61. Их новые свойства обеспечивались пропиткой всего материала специальными компонентами.

Когда необходима замена щеток генератора?

При проведении различных мероприятий, связанных с обслуживанием автомобиля, различные мелкие детали привлекают к себе очень мало внимания. Не исключением являются и сами щетки, неисправность которых почти всегда приходит очень неожиданно.

Конструкторы выработали необходимый ресурс данного элемента. В настоящий момент, он составляет около 50 тысяч километров. Другие сравнивают это расстояние с 4 годами эксплуатации автомобиля.

Помимо этого, есть определенные нормы, которые регламентируют допустимый размер щеток генератора при эксплуатации. Дело в том, что они склонны к стиранию, так как имеют постоянное трение с коллектором и в процессе эксплуатации , уменьшаются в размерах. Для их постоянного соприкосновения предусмотрены пружины, которые обеспечивают их плотное касание, даже если они стираются. Тем не менее, рано или поздно их длина ограничивается, и пружины уже не в состоянии обеспечивать плотность соприкосновения щеток с коллектором.

Прежде чем водитель откроет капот и снимет щеточный узел, изначально, о неисправности щеток сообщат соответствующие признаки неисправности:

• Снижение бортовой сети автомобиля. Если на панели приборов предусмотрен вольтметр, то его показания будут не соответствовать норме – напряжение будет меньше 12 вольт.
• Плохая работа источников света. К примеру, фары или лампа освещения салона начнут приобретать низкие оттенки при работе.
• Неадекватное поведение всех электрических потребителей автомобиля. Возможные отключения, снижение эффективности работы. Примерами могут служить все та же лампа освещения или двигатель электрического вентилятора, который работает с перебоями или работает слишком медленно.
• Быстрая разрядка аккумулятора. Это тоже имеет место быть. Дело в том, что снимаемое напряжение с щеток становится меньшим и недостаточным для заряжания батареи. Из-за этого, также, многие потребители начинают использовать часть энергии батареи, которая имеет ограниченную емкость и, в последствие, садится.
• Последним и самым явным признаком становится включение соответствующей лампы на панели приборов. Она говорит о том, что батарея перестала получать питание, и необходима диагностика элементов генератора.

Как производится замена щеток генератора?

После обнаружения всех вышеперечисленных признаков, необходимо оценить состояние проблемного узла. Для этого необходимо снять щетки и проверить их длину. Стоит отметить, что любые работы, связанные с щетками генератора абсолютно не сложные в проведении и не потребуют от водителя каких-то особых навыков и умений.

Порядок действий

1. Откройте капот автомобиля и найдите месторасположение генератора. Обычно, он устанавливается недалеко от коленчатого вала и крепится к самому двигателю.

2. Отсоедините минусовую клемму аккумулятора.

3. На генераторе вытащите штекер с проводами, которые устанавливается в «таблетку» щеточного узла. На старых автомобилях наличие «таблетки» не предусмотрено, тем не менее, такой штекер в них есть.

4. Открутите шурупы, на которых выполняется крепление щеточного узла. После того, как он освободится, вытащите его. При выполнении этой операции следует немного выгибать щеткодержатель, так как щетки будут мешать его свободному выходу из гнезда.

После этого проведите оценку длины щеток. Обычно, нормой считают 5 миллиметров. Именно на такую минимальную длину допускается выступание щеток из держателя. Если этот параметр заметно снижен, то щетки подлежат замене.

В случае, если щетки имеют относительно нормальную длину, но напряжение все равно пропадает, посмотрите на их рабочую часть. Если одна из щеток имеет отшлифованную поверхность, а другая нет – это значит, что только одна из щеток плотно соприкасается с коллектором. В этом случае, также необходима их замена.

Если же щеточный узел имеет нормальную длину щеток, то проблема, скорее всего, не в нем.

5. Проведите очистку посадочного места и установите новое изделие в гнездо. Для этого прижмите щетки пальцем к щеткодержателю и просуньте узел в гнездо. Как только они окажутся внутри, их можно отпустить. Проверьте их плотность соприкосновения к коллектору.

6. После этого, закрутите шурупы крепления щеткодержателя к генератору.

7. Вставьте штекер с проводами обратно в разъем. Следует также, проверить надежность контактного соединения. Если контакты ржавые, произведите их зачистку. В некоторых случаях, такая проблема может тоже стать причиной снижения напряжения сети.

8. Установите клемму аккумулятора обратно.

На этом замена щеточного узла завершена. Чтобы избежать лишних проблем с бортовой электроникой, старайтесь своевременно производить диагностику и замену щеток. Это избавит вас от самых неожиданных неприятностей в пути и обеспечит бесперебойную работу автомобиля.

Как самостоятельно заменить щетки генератора?

Автомобильный генератор оборудован ротором с коллекторным узлом, позволяющим подводить напряжение возбуждения при помощи угольных подвижных контактов. При обгорании или износе деталей нарушается работоспособность источника тока. Проверка и замена щеток генератора не требует использования специального инструмента и проводится владельцем самостоятельно.

Когда пора менять генераторные щетки?

Основные признаки выхода из строя щеток на генераторе:

• самопроизвольное отключение электрических приборов при работающем двигателе;
• снижение яркости свечения или мигание контрольных ламп и штатной светотехники;
• падение напряжения в бортовой сети при работе силового агрегата;
• появление посторонних звуков (шуршания или писка) при работе генератора;
• включение контрольного индикатора отсутствия зарядки (лампа находится в комбинации приборов);
• быстрый разряд аккумулятора при движении автомобиля.

Расположение детали

Элементы подачи напряжения к обмоткам ротора находятся на задней части электрической машины. Щеточный блок крепится к корпусу генератора винтом или гайкой.

Подвижные графитовые стержни прижимаются к коллекторным кольцам, а выводы подсоединены к диодному мосту и к регулятору напряжения. Сверху электрические компоненты закрываются крышкой из пластика, предотвращающей попадание пыли и воды на контакты.

Способы замены щеток

Ремонт узла осуществляется по 2 методикам:

• со снятием оборудования;
• без проведения демонтажа.

Методика восстановления узла зависит от компоновки агрегатов в моторном отсеке и от состояния резьбовых соединений. Если на стальных элементах имеется налет ржавчины и окислов, то рекомендуется снять электрическую машину.

Детали обрабатываются специальной жидкостью, в противном случае происходит слизывание граней гаек или ломается тело болта.

Перед тем как заменить щетки на генераторе, необходимо подготовить:

• гаечные ключи или головки (размер и тип зависят от модели автомобиля);
• отвертки с плоским и крестообразным жалом;
• комплект новых деталей (подбирается по каталогу в зависимости от модификации электрической машины);
• баллон с жидкостью WD-40, позволяющей откручивать загрязненные или заржавевшие резьбовые соединения.

На снятом генераторе

Алгоритм обслуживания узла на примере автомобиля ВАЗ-2113 с 8-клапанным силовым агрегатом:

1. Заглушить мотор, включить 1-ю передачу и затянуть рычаг стояночного тормоза.
2. Открыть капот, от корпуса АКБ отсоединяется отрицательный кабель (идет на кузов машины).
3. Ослабить затяжку болта в нижней опоре.
4. Отсоединить коммутационные кабели.
5. Отвернуть гайку регулятора натяжения приводного ремня, а затем с помощью монтажной лопатки аккуратно сдвинуть генератор в сторону блока двигателя.
6. Удалить приводной ремень, отвернуть болт крепления кронштейна натяжения к блоку цилиндров.
7. Выкрутить нижний болт, удерживающий электрическую машину на моторе.

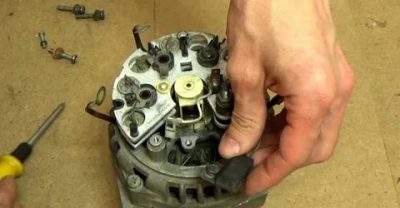

8. Уложить оборудование на верстак, демонтировать пластиковую крышку, которая удерживается на защелках.
9. Демонтировать корпус регулятора напряжения, который крепится на винтах с крестообразной головкой. Узел крепится к обмоткам при помощи быстросъемной колодки.
10. Снять щетки, детали подлежат замене при остаточной длине графитовых элементов менее 5 мм.
11. Установить новые детали и произвести сборку в обратной последовательности. Отрегулировать натяжение ремня, а затем запустить силовой агрегат и проверить работу электрических приборов. Если на машине установлен бортовой компьютер, то прибор показывает напряжение в бортовой сети.

Снятие генератора на других автомобилях может потребовать демонтажа корпуса воздушного фильтра или воздуховодов. На некоторых машинах иностранного производства используются автоматические натяжные приспособления, корпус электрического прибора жестко прикручивается болтами к блоку цилиндров.

Владельцу необходимо ослабить натяжение ремня, а затем снять его со шкива. На автомобилях Toyota электрические компоненты закрыты металлическим кожухом, закрепленным гайками.

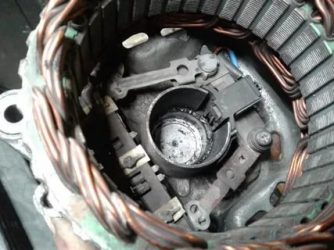

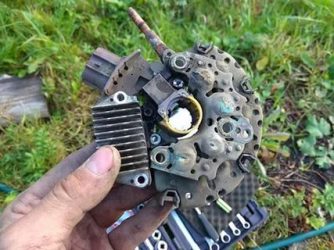

Под крышкой находятся щеточный блок, диодный мост и блок управления зарядкой (оснащается алюминиевым радиатором). После снятия щеток осматриваются коллекторные кольца, если на деталях имеется выработка, то потребуется снять ротор для исправления дефекта. После сборки и установки проводится проверка напряжения в бортовой сети при заглушенном и заведенном двигателе.

Непосредственно в авто

Замена щеточного узла без демонтажа генератора возможна при условии свободного доступа к задней крышке электрической машины. Подобная конструкция встречается на автомобилях отечественного или импортного производства с атмосферными моторами простой конструкции (с 2-мя клапанами на цилиндр). Например, чтобы поменять узел на «классических» машинах ВАЗ, потребуется снять провод с минусовой клеммы аккумулятора, а затем демонтировать кабели от корпуса генератора.

При помощи короткой отвертки отвернуть винт крепления и вынуть изношенный узел. Проблемой является коррозия резьбовых соединений, нанесение жидкости WD-40 ситуацию не исправляет, поскольку из-за стесненного пространства невозможно приложить усилие к инструменту. Кроме того, на установленном генераторе невозможно корректно проверить состояние коллекторных колец. Новые щетки при контакте с поврежденным коллектором изнашиваются за 500-1000 км пробега, после чего генератор вновь выходит из строя.

На некоторых автомобилях доступ к генератору возможен со стороны днища машины (например, на Лада «Калина» с 16-клапанным мотором). Владельцу необходимо демонтировать защитные щитки, работы производятся из смотровой ямы или на подъемнике. После демонтажа проводов и защитного экрана требуется отвинтить крепления регулятора напряжения, а затем извлечь щеточный узел. Для замены колец коллектора требуется снятие генератора.
