Dia размер дисков что это?

DIA диска / Что такое диаметр центрального отверстия диска?

Купить легкосплавные диски в интернет магазине в наличии и под заказ.

Автовладельцы могут столкнуться с такой ситуацией, когда внешне схожее колесо с другой машины, невозможно установить на ступицу. Слишком маленький диаметр центрального отверстия (ЦО). А, в иных случаях, ЦО бывает намного больше необходимого. Оба варианта несоответствия являются нежелательным. Чтобы исключить расхождение, следует руководствоваться при выборе колёс таким параметром, как DIA диска. Что это за техническая норма, где её искать, на что она влияет и как правильно подобрать колесо к ступице? Об этом вы узнаете из нашего материала.

Что такое DIA колесного диска

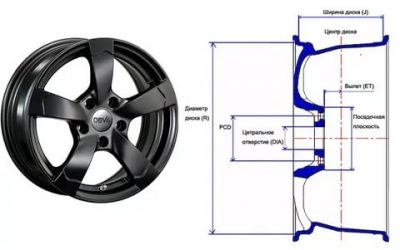

DIA – это размер центрального отверстия (ЦО) колёсного диска. Несмотря на кажущуюся простоту, от размера этого параметра многое зависит. Диаметр ЦО на различных марках авто может отличаться, так как автомобиль проектируется под определённые эксплуатационные характеристики. То-есть, параметры одной машины, могут существенно отличаться от параметров другой.

Колесо — это основной элемент транспортного средства. Поэтому, его конструкционные особенности тоже могут быть разными, обеспечивая автомобилю заводские характеристики. Параметр DIA, может иногда обозначаться литерой «D». Его можно найти в инструкции по эксплуатации, в таблице «Технические характеристики», раздел «Колёса».

Ещё, его наносят на сам диск, вместе с другими параметрами. Например, 4*108/6J/DIA 63,3/R15. Если информации нет, придётся воспользоваться штангенциркулем и самостоятельно замерить диаметр ЦО. Во всех дисках, диаметр указывается в мм.

Иногда, одни и те же диски выпускаются для разных моделей автомобиля. Например, на ВАЗ-1117/1118/1119 Калина (04-), со стандартной разболтовкой 4×98, параметр DIA 58 мм, а для ВАЗ 2101-2107 Жигули/Лада с той же разболтовкой 4×98 — DIA равен 60 мм.

Почему важно правильно подобрать DIA при выборе дисков

Что будет, если неправильно подобрать параметр DIA? В этом случае, диск может неправильно встать в посадочное место ступичного цилиндра. Как следствие, появится вибрация на рулевом колесе от динамического и статического дисбаланса колеса. Это гарантировано происходит, если неправильно ставить неоригинальные диски. Перед покупкой и установкой, следует узнать заводской параметр DIA. Производитель допускает небольшое отклонение от нормы:

• стальные (штампованные) диски – 0,01 мм;
• литые диски – 2-5 мм.

При соответствии, диск имеет возможность правильно отцентроваться на ступице и выполнять свои функции согласно конструкционным характеристикам. Какие последствия могут выскочить, в случае пренебрежения параметром DIA:

• резина быстро приходит в негодность, так как нагрузка на колесо распределяется неравномерно и появляется дисбаланс;
• быстрее изнашивается рулевой механизм, в следствии вибрации от колес, передаваемой на рулевые наконечники и тяги;
• дискомфорт при движении, так как вибрация от колёс будет передаваться и кузову, что вносит существенное неудобства водителю и пассажирам.

Перечень этих причин возникает при неправильной отцентровке диска на ступице, если неверно подобрано ЦО. Иногда, многие автовладельцы напрасно грешат на некачественную балансировку в шиномонтаже, и возвращаются скандалить к мастерам. Это может быть вина самого владельца, поставившего колёса несоответствующего параметра DIA.

Центрующие кольца

Чтобы охватить большее число покупателей и сократить издержки производства, многие производители выпускают диски с заведомо большим ЦО. В основном, это относится к литью. На штамповках, параметр DIA сохраняет заводской размер.

Чтобы обеспечить отцентровку дисков на ступицах, после их покупки, автовладельцам предлагается приобрести центрующие кольца. Это своего рода переходные втулки, которые могут быть изготовлены из пластика или металла. Кольца из полимеров мене крепкие. Однако, они не поддаются окислению, что практично при зимах в РФ. Все кольца (втулки) имеют различную толщину. Поэтому, автовладельцу предстоит самостоятельно сделать арифметические расчёты, чтобы идеально подогнать новые диски к ступице. Это будет не сложно.

Если конструкцией предусмотрено оснащение автомобиля легкосплавными дисками, то на заводе устанавливают «литьё» без центрующих колец, в строгом соответствии с заводским DIA. Покупая оригинальные диски из алюминия, втулки не потребуются.

Если вы собрались приобрести именно стальные диски, обязательно обратите внимание на диаметр ЦО. Даже при незначительном отклонении более +/- 0,1 мм, последствия будут критичны, а центрующие кольца для штамповок не предусмотрены. Возможно, поиски и высчитывание DIA потребуют от вас времени, но это окупится длительным ресурсом шин и рулевого управления. Как говорят специалисты — не стоит экономить на двух вещах, это на колёсах и тормозах.

Маркировка грузовых дисков

При подборе дисков на грузовые авто следует знать определенные характеристики своего транспортного средства. Зачастую данные параметры можно узнать в технической характеристике автомобиля. Данными характеристиками не стоит пренебрегать, так как колесо с неправильно подобранным диском просто не встанет должным образом на посадочное место. Полные размеры, по которому вы сами сможете понять, подходит ли данный диск на тот или иной автомобиль, выглядит следующим образом:

LEMMERZ 9,00×22,5 M22 10/335/281/161 (2920774) Alive

• LEMMERZ — торговая марка.
• 9,00 — ширина обода в дюймах. (W)
• 22,5 — диаметр обода в дюймах. (D)
• M22 — форма отверстий для крепления.
• 10 — число отверстий для крепления.
• 335 — диаметр центров крепежных отверстий (PCD).
• 281 — диаметр центрального отверстия, которое измеряется со стороны привалочной плоскости. Диаметр (DIA) измеряется в миллиметрах
• 161 — вылет диска. Это расстояние между привалочной плоскостью колесного диска (плоскость, которой прижимается диск к ступице) и осью симметрии диска (CL). Вылет (ЕТ) измеряется в миллиметрах
• 2920774 — заводской код колеса.
• Alive — обозначает наличие хампа безопасности на ободе и внешнее (безопасное) расположение вентиля.

Все о грузовых дисках

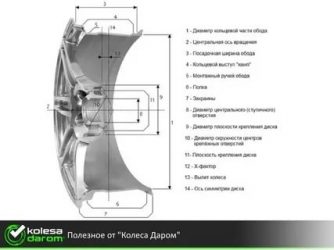

Колесный диск в основном состоит из двух основных частей:

• Обода, на который непосредственно монтируется шина;
• Фланца, с помощью которого колесо закрепляется на ступице оси ТС.

Существует разновидность дисков, у которых в конструкции есть только обод и отсутствует фланец, тогда колесо закрепляется на ступице с помощью специальных крепежных клиньев, прижимающих обод к ступице (полые диски).

Основные разновидности колесных дисков:

• Камерные и бескамерные — по применяемости к шинам камерным и бескамерным;
• Разборные и неразборные — по конструкции диска;
• Кованые, литые, штампованные — по способу изготовления;
• Из черных металлов и легких сплавов (легкосплавные) — по применяемым материалам;

Главным отличием бескамерных дисков от камерных является их герметичность (воздушный вентиль закреплен на бескамерном диске). Неразборные диски представляют собой один элемент, в противовес разборным, состоящим из нескольких элементов. Бескамерные диски в основном неразборные, однако, диски для камерных колес практически всегда разборные.

Сравнительная характеристика дисков

• Камерные и бескамерные. Диски бескамерные имеют меньший вес и обеспечивают большую безопасность по сравнению с камерными.
• Разборные и неразборные. Диски разборные имеют меньшую безопасность по сравнению с неразборными, поскольку наличие нескольких элементов конструкции пропорционально снижает ее надежность.
• Диски из легких сплавов и черных металлов. Легкосплавные диски на 30% легче одинаковых по размеру дисков из черных металлов.

Основные характеристики дисков колес:

• Геометрические размеры:
  • посадочный диаметр обода в дм;
  • посадочная ширина обода в дм;
  • вылет диска в мм (расстояние от центра обода до привалочной плоскости фланца).
• Каталожный номер диска
• Признаки сертификации (Е ДОТ)
• Индекс нагрузки
• Индекс скорости
• Дата производства
• Товарный знак производителя

Внешние признаки

Внешне камерные и бескамерные диски можно различить по следующим признакам:

• Форма посадочных полок (хампов) у бескамерных дисков наклонная и ориентирована под углом 15 градусов по горизонтали, а у камерных дисков посадочная поверхность плоская (5 градусов);
• Воздушный вентиль бескамерного диска непосредственно закрепляется на диск, а в камерном диске через отверстие выводится воздушный вентиль камеры шины.

Различают 3 способа центровки диска на ступице:

• По центральному отверстию фланца диска;
• По крепежным отверстиям фланца диска;
• Комбинированный – по центральному и крепежным отверстиям фланца диска.

В настоящее время на автомобильном транспорте, осуществляющем международные перевозки, применяются в основном бескамерные диски, как из черных металлов, так и легкосплавные. Отметим, что в Европе все шире используются легкосплавные диски, так как идет постоянная борьба за дополнительный кг полезного перевозимого груза и каждый сэкономленный литр топлива. Таким образом, применение бескамерных легкосплавных дисков — это лучшее решение для транспорта. Однако срок службы легкосплавных дисков меньше, чем у дисков из черного металла.

Соответствие диск – шина

Диск, как и шина, является той основой, на которой базируется транспортное средство. Диск и шина – это два близких родственника, которые должны иметь как одинаковые силовые характеристики:

• индекс нагрузки
• индекс скорости

так и идентичные сопрягаемые размеры соответствия:

• типоразмер шины и посадочная ширина диска
• посадочный диаметр шины и посадочный диаметр диска

Дополнительным признаком конструкции диска, определяющим его конструктивные особенности и возможность установки на ту или иную ступицу оси является вылет консоли (модель диска). При выборе элементов пары «диск-шина» первичным является выбор типоразмера шины для транспортного средства, который рекомендует его производитель. Выбор диска производится для конкретного типоразмера шины. При этом позиция данного колеса на транспортном средстве соответствует параметру диска — вылету консоли диска.

Учитывая, что типоразмеру шины должен строго соответствовать типоразмер диска, различают два вида размерности размерностей диска для одного и того же типоразмера шины:

• рекомендуемый типоразмер диска
• допустимый типоразмер диска

Рекомендуемый типоразмер диска — это размер диска, наиболее точно соответствующий размеру сопрягаемой шины.

Допустимый типоразмер диска — это допущение, которое в конечном итоге не сказывается положительно на эксплуатационных качествах колеса и является неким допустимым исключением. С чем это связано? Шина, правильно установленная на диск, должна быть надежно защемлена, не проворачиваться на диске и не демонтироваться самопроизвольно.

Избыточное защемление шины на диске (узкий диск) или недостаточное защемление (широкий диск) одинаково плохо для эксплуатации колеса. На практике, исходя из известного типоразмера шины и позиции на ТС, диск выбирается согласно каталожным данным производителя шин и дисков, на основании таблицы соответствия.

Например, для типоразмера шины 315/80 R 22,5 можно применить следующие диски:

• Рекомендуемый — 22,5–9,00
• Допустимый — 22,5–9,75

Наиболее приемлемый вариант — выбирать рекомендуемый типоразмер диска.

Существует еще одно практическое правило: посадочная ширина диска должна быть, как правило, на 30% уже ширины профиля шины. Это и основное правило соответствия одинаковых типоразмеров шин — одинаковым дискам позволяют избежать потерь при эксплуатации.

Установка шин на разные диски приводит к таким негативным последствиям:

• Пятно контакта одной шины отличается от пятна контакта другой;
• Правое и левое колесо имеют различные инерционные характеристики;
• Изменение управляемости автомобиля и появление явления «увода»;
• При установке шины на не соответствующий диск деформация шины приводит к неправильному распределению сил, действующих в процессе движения на элементы её конструкции.

Изложенные выше факторы, в совокупности с неисправностями подвески, несоответствием норме геометрических параметров ходовой части, приводят к появлению значительных нагрузок, воздействующих на шины, которые не возникают при эксплуатации исправного транспортного средства. Это может стать причиной возникновения неравномерного износа, а также привести к изменению геометрических параметров конструкции шины.

Подбор колес

Подбор колес только на первый взгляд не представляется трудной задачей. При визуальной схожести колес между собой они могут отличаться по многим параметрам. Неправильно подобранные колеса могут привести к самым нежелательным последствиям, вплоть до аварии на дороге. Особенно важно обращать внимание на параметры колес при переходе с одного типоразмера шин на другой.

Но даже при плановой замене колеса необходимо внимательно читать маркировку на новых колесах и осматривать само колесо, вентиль, закраину обода, ступичное и крепежные отверстия и т. д., так как в маркировке может отражаться не вся информация. На вид одинаковые колеса могут иметь различные параметры, изменение которых может повлечь за собой серьезные последствия при дальнейшей эксплуатации.

Невозможность установки на ступицу в данном случае будет наиболее благоприятным исходом.

Приведем несколько распространенных примеров ошибок при подборе колес перевозчиками.

1. ВЫЛЕТ КОЛЕСА

Установка колес с отличным от оригинального вылетом диска может привести к изменению ширины колеи и нарушению управляемости (в случае с рулевой осью), а также значительному изменению расположения всего колеса в сборе в колесной арке (часто возникает в случаях с автобусами). Это как минимум приведет к контакту колеса и узлов транспортного средства при движении. Для справки: вылетом называется расстояние от привалочной плоскости диска до геометрической середины обода.

Чаще всего параметр вылета нарушается при установке перевозчиками широких шин на рулевую ось (385/65R22,5 либо 385/55R22,5). Для этого приобретается колесо 11,75*22,5 (11,75 — ширина обода, 22,5 — диаметр посадочной полки) с самым популярным вылетом, равным 120 мм: такие колеса подходят практически ко всем стандартным полуприцепам с колесной формулой 6-0 и дисковыми тормозными механизмами. Но для рулевой оси грузовиков и тягачей, например марки Scania и DAF, рекомендуется вылет 135 мм.

В этом случае (при установке колес с вылетом 120 мм) ширина колеи увеличивается на 3 см. Известно, что управляемость в этой ситуации изменится. Дело в том, что колеса рулевой оси параллельны друг другу только при прямолинейном движении. При поворачивании каждое колесо следует по своей окружности, и радиусы этих окружностей отличаются (условие Аккермана). Это условие обеспечивается рычагами рулевого механизма, которые также принято называть «рычагами Аккермана».

Смена вылета и, соответственно, ширины колеи будет означать смену радиусов окружности, по которым двигаются колеса при поворачивании, и одно из колес на рулевой оси будет проскальзывать в повороте.

2. ШИРИНА ОБОДА

Установка колес с некорректным параметром ширины обода также частое явление. Изменять этот параметр необходимо с осторожностью, так как более широкий или узкий обод может быть несовместим с типоразмером используемой шины. Необходимо строго придерживаться рекомендации производителей шин и колес по совместимости типоразмера шины и ширины обода колеса. Иначе шина не будет функционировать корректно и даже может выйти из строя при эксплуатации.

Например, такой исход вероятен в случае использования шины 315/80R22,5 на ободе с шириной 8,25 дюйма с предельными нагрузками. Допустимый диапазон ширины обода для этого типоразмера — от 9 до 9,75 дюйма. При использовании более узкого обода нагрузка на зону борта существенно возрастает — именно в этом месте шина может разрушиться. Нужно учитывать и то, что более узкий обод на ведущей оси может стать причиной касания боковин сдвоенных шин при качении под нагрузкой.

Разрушение одной из сдвоенных шин в данном случае — вопрос нескольких дней или недель.

Часто владельцы отечественной грузовой техники в целях увеличения грузоподъемности и повышения надежности заменяют шины 280-508 на 300-508, при этом не задумываясь о необходимости замены колес. Несовместимость типоразмера шины и ширины обода колеса в данном случае будет дополняться риском касания боковин сдвоенных шин. Также недопустимо использовать колеса с различной шириной обода на одной оси. Часто на ведущей оси «смешивают» колеса 8,25х22,5 и 9,00х22,5; в этом случае нагрузка на четыре одинаковые шины с одинаковым давлением, установленные на одной ведущей оси, не будет равномерной. Некоторые шины износятся раньше срока — а это потеря пробега.

3. ГРУЗОПОДЪЕМНОСТЬ КОЛЕС

Всё о размерах дисков! | Интернет — гипермаркет шин и дисков Good Wheels

Главный показатель, который должен быть известен автовладельцу для выбора колесных дисков — это, конечно же, размер. Диски для колес вашего автомобиля подбираются с учетом размера самого диска, посадочного размера автомобильной шины и крепежных размеров. Сочетание показателей размера диска и шины принято называть размерностью «обод-шина», крепежные размеры — «колесо-автомобиль».

Определяем размерность диска «обод-шина»

Общепринятая сетка размеров диаметра для монтажа дисков на легковых автомобилях и внедорожниках колеблется в диапазоне от 10 до 24 дюймов. На основной массе автомобилей устанавливаются диски размером 13, 14, 15, 16 дюймов.

Среди автовладельцев становится всё более популярной в последнее время тенденция к увеличению размера диска, который установлен на авто производителем — автомобилисты меняют размер диска с 13 на 14, с 14 на 15 и так далее. Делается это в целях улучшения ездовых качеств автомобиля, низкопрофильные шины содержат в составе исходного материал меньше резины и больше металла. Если диски стальные — монтажный размер увеличить не всегда удается, если это сделать — значительно увеличивается масса колеса. Оптимальный вариант — применение легкосплавных дисков — они не делают вес колеса тяжелее и позволяют увеличить монтажный диаметр.

Спортивные автомобили должны оснащаться дисками большего размера, чем обычные авто. К примеру, для спортивного BMW М-3 нужны диски размером не менее 17 дюймов.

Ширина обода

Ширина колесного обода для легкового автомобиля часто не превышает значения: 3,5, 4,0, 4,5, 5,0, 5,5, 6,0 и 6,5 дюймов, а в некоторых случаях используются диски с шириной от 7 до 13,5 дюймов. Как правило, обод такой ширины монтируется на спортивные и внедорожные автомобили, а также на небольшие грузовики.

Как подобрать правильную ширину обода

В автомобильном мире существует одно важное правило: ширина колесного диска должна всегда быть меньше ширины основного профиля шины на 20-30%.

К примеру, автолюбитель ищет диск на резину с параметрами 195/70R15. Ширина профиля такой резины составляет 195 мм. В дюймах данное значение будет варьироваться в пределах 7,68 (для получения значения следует разделить 195 на 25,4). Если отнять от полученной величины 25-30%, то конечное число после округления будет соответствовать основным колесным стандартам. В результате можно получить обод шириной 5,5 дюйма — именно такой вариант автодиска наиболее подходящий под резину 195/70R15.

Эксплуатация очень широких или слишком узких колесных дисков крайне нежелательна так, как:

• нарушается проекция профиля шины
• деформируются боковины резины
• ухудшаются общие характеристики автомобиля
• исчезает нужная боковая жесткость колеса

Максимально допустимое отклонение по ширине обода, которое приемлемо для легковых машин составляет не более 0,5 — 1 дюйма (для диска до 14 дюймов), 1-1,5 (для диска 15 дюймов и более). Лучше всего приобретать колесный диск точно под ширину резины.

Популярные крепежные размеры

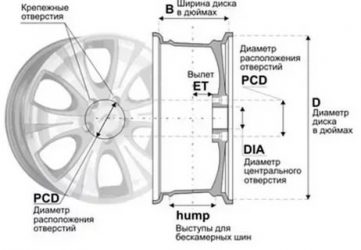

К главным крепежным размерам колесного диска можно отнести следующие параметры:

1. Диаметральное расположение отверстий крепления (значение PCD), а также количество посадочных отверстий под крепежные болты или шпильки.

   К примеру, PCD 100/4 — это 4 отверстия для болтов на общем диаметре 100 мм.

   Внимание! Сами отверстия для крепления колесного диска проделываются с достаточным допуском к диаметру, поэтому при выборе можно ошибаться на несколько миллиметров, которые практически не сыграют важной роли. Например, на ступицу автомобиля с расположением PCD 4/98 часто используют диски с PCD 4/100. Такие параметры практически невозможно отличить на глаз, но на практике и качестве эксплуатации пара миллиметров может отразиться достаточно сильно. Главным признаком является частое откручивание гаек на колесах, а также частичные биения колеса во время движения. В конечном итоге резьбовое соединение окончательно поведет.

2. Диаметр заводского центрального отверстия на диске (DIA-обозначение). Штатные колеса автомобиля (штамповки), которые производятся на одном заводе с машиной имеют уже подогнанное отверстие под ось ступицы. Данное отверстие на колесе играет роль при установке и центровке диска. Очень часто производители (особенно литых дисков) специально увеличивают диаметр такого отверстия, однако на качество эксплуатации автомобиля это не влияет, ведь в таких случаях колесо успешно центруют по PCD.
3. Размеры болтов и колесных гаек. При замене заводского штампованного диска на литой рекомендуется использование колесных шпилек и болтов несколько большей длины. Это связано с тем, что легкосплавный автомобильный диск гораздо толще обычного и простые затяжные элементы попросту не справятся с поставленной задачей, соответственно автолюбитель не сможет затянуть колесо. Стоит также отметить и разновидность способов затяжки болтов. К примеру, на новом литом диске отверстия предназначены для закручивания «на сферу», а стандартные болты закручиваются на конус.
4. Общий колесный вылет. Вылетом называется расстояние между продольной плоскостью автомобильного обода и крепежной плоскостью собранного колеса. Вылеты бывают нулевыми, отрицательными и положительными. Для каждой определенной модели машины заводом производителем предусмотрен собственный вылет, который проектируют с учетом массы автомобиля, его ходовых качеств и прочих характеристик. От вылета зависит управляемость, устойчивость и общее поведение техники на дороге в разных скоростных режимах, в частности на крутых поворотах. При неправильном вылете возрастает нагрузка на подшипники ступиц, на ходовую часть машины и на рулевой механизм. Немецкие производители обозначают колесные диски вылетом ЕТ (пример ЕТЗ5 (мм)) — если вылет положителен, в случае отрицательного ЕТ — 35. В свою очередь французы обозначают параметры словами DEPORT, а в некоторых случаях OFFSET.

Внимание! Никогда не ставьте колесные диски с нештатным вылетом. Чем меньше вылет, тем шире общая колея автомобиля. Это придает общей устойчивости и агрессивный вид машине, однако излишне нагружает подвеску, ступицы и полуоси. Соответственно уменьшить вылет не получиться так, как колесные шины упрутся в элемент подвески или тормозной диск.

В каком месте наносится маркировка на дисках

Основная маркировка чаще всего выбивается на лицевой поверхности диска. В зависимости от страны производства место нанесения может изменяться, также изменяются и символы обозначения.

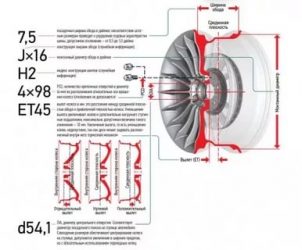

Стандартный пример маркировки: 7 1/2Jx15H2

Значение 7 1/2 — это ширина колесного обода в дюймах (7,5 дюйма); Число 15 — значение диаметра диска (в дюймах).

Следующие символы достаточно сложны в расшифровке, однако данные значения большую ценность представляют не для потребителя, а для самого производителя и продавца.

Буква J — это кодовая информация, которая отвечает за особенность конструктивных закраин колесного обода (угол наклона, радиус, закругления). В зависимости от конструкции на ободе может быть отмечено JJ, JK, К или L.

Н2 — кодовое значение, которое несет в себе информацию о форме кольцевых хампов (выступов) на полке обода. Данные хампы удерживают шину и предотвращают ее соскакивание. Существует большое количество хампов:

• Н (Hump) — простой
• FH (Flat Hump) — плоского типа
• АН (Asymmetric Hump) — асимметрический
• СН (Combi Hump) — комбинированный

В редких случаях производители обходятся полностью без хампов. На ободах делается заводская специальная полка SL (Special Ledge), конструктивные параметры которой выверяются так, что резина держится с максимальной надежностью, не цепляясь за другие части обода.

Также на колесном диске указывается:

• основной вылет колеса (на американских дисках может отсутствовать значение, однако в Европе данные всегда присутствуют)
• знак качества и клеймо производителя
• дата производства (год, неделя, к примеру, 0208 — это значит то, что диск выпущен во 2 неделю 2008 года)
• клеймо контролирующих органов (Альтернатива отечественному качеству ОТК). Многие компании специально клеймят продукцию не обычными цифрами, а целыми изображениями
• клеймо национальных стандартов качества
• максимальная нагрузка по весу (MAX LOAD в кг или фунтах)

Дополнительно на колесном диске указывается:

• размеры для соединения (PCD100/4)
• максимальное давление для шин, на которое рассчитан диск (Пример: MAX PSI 50 COLD)
• тип производства (FORGED-кованный, литой, штампованный и прочие)

Наиболее престижными считаются кованные диски, которые изготавливаются по ведущим мировым стандартам.

Параметры автомобильных дисков

Шины и Диски автомобиля

Колесные диски имеют много параметров — не только диаметр и количество отверстий для болтов. Но в основном автомобилисты обращают внимание именно на эти две характеристики. Когда вы выбираете товар, обязательно уточняйте необходимые параметры автомобильных дисков, предусмотренные производителем вашего транспортного средства.

Важно осознавать, что любые несоответствия заводским требованиям оказывают негативное влияние на функционирование подвески. Это, в свою очередь, способствует ускорению износа шины и различных частей ходовой. Есть вероятность того, что во время езды у вас оторвется колесо, что может привести к плачевным последствиям. По этой причине установка таких изделий должна сопровождаться их дальнейшим контролем во время эксплуатации.

Пример расшифровки

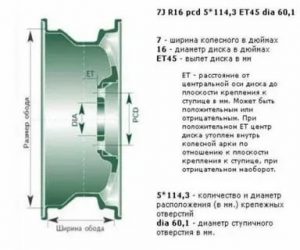

Как правило, обыкновенная характеристика дисков авто выглядит так:

6,5jx155/112H2ET45d57,1.

Итак, что же значат эти буквы и цифры?

Маркировка колесных дисков

• 6,5 — ширина посадки дискового обода, обозначается в дюймах. Она вычисляется так: 6,5*25,4=165,1 мм. Это значение напрямую связывается с шириной шин. Каждая покрышка имеет допустимую дисковую ширину. Эта величина комплектующей узнается при помощи подсчетов, основанных на типоразмере покрышки. При несоответствии размеров двух элементов у вас возникнут проблемы с бортировкой шин.
• Буква J, как и D, P, K, JJ и другие, шифрует технические данные о закраинах автомобильного дискового обода (его высота, форма и строение). Наиболее популярными типами дисковых ободов сегодня выступают J (для авто с моноприводом) и JJ (для полноприводных машин). Закраины напрямую влияют на монтаж резины и величину, на которую смещается шина в некоторых ситуациях.
• Под маркировкой 5/112 скрыты свойства монтажа диска к ступице. Цифра 5 указывает на то, сколько отверстий для закрепления болтов должно быть на изделии, а число 112 – на диаметр круга, где должны разместиться центры этих отверстий. Иногда производители комплектующих наносят этот параметр в отдельности и маркируют его буквами PCD или Pitch Circle Diameter.

• Буква Н в характеристике колесных дисков говорит об особенностях полок дискового обода, а также выступов, которые они имеют. Эти выступы требуются для шин без камер. Они обеспечивают корректность монтажа шины и диска.
• Символ ET45 в параметрах автомобильных дисков обозначает вылет диска в миллиметрах. Что это вылет колесного диска — это расстояние между центральной дисковой осью, а также плоскостью прикладывания диска. Он должен с максимальной точностью соответствовать производственным требованиям вашего авто, так как является одним из ключевых для установки характеристик подвески и механизма руля. Одна ступица имеет один вылет для любого размера и типа шин. Некоторые производители также обозначают эти данные отдельно словами OFFSET или DEPORT.
• d 57,1 (DIA) — диаметр отверстия, расположенного в центре диска. Он должен подходить к размеру цилиндра, расположенного на ступице. Помимо функции центрирования, цилиндр забирает на себя нагрузку, идущую на шпильки. Если центровое отверстие нужного изделия превышает габариты цилиндра, вам нужно будет применить центровочные кольца. Их можно приобрести в шинных центрах.

Литые колесные диски

Особенности

В характеристиках литых дисков предусматривается также наличие у них максимального уровня нагрузки. По этой причине даже в случае внешнего совпадения размеров литых дисков с параметрами вашего авто нагрузку для них у производителя нужно уточнять. Есть два варианта того, как это сделать:

• если колеса от российских производителей, то этот показатель — в паспорте диска;
• если от зарубежных — нужно будет найти эту информацию у них на сайте. Как правило, данные о гарантированном использовании литых комплектующих на том или ином авто есть у каждого производителя в специальном каталоге. Если вы нашли в каталоге свое авто и присмотрели соответствующий товар к нему, его можно без опаски приобретать.

Случается, что размеры литого изделия полностью совпадают с необходимыми. Однако при этом его невозможно установить на авто. При монтаже диск начинает упираться в подвеску или механизм тормоза. Такая ситуация обусловлена формой штамповки или спиц литья. По этой причине перед проведением процедуры бортировки шины нужно всегда примерять диск на переднюю и заднюю автомобильную ось, предварительно прикрутив его хотя бы на два болта.

Литые диски на авто

Что касается PCD, его обычно изменить нельзя, несмотря на то что у многих производителей предусматриваются специальные болты с эксцентриками. Они позволяют установить, к примеру, изделия с PCD, 100 мм, на авто с PCD, 98 мм. Так что помните, что разница между PCD нужного вам товара и данными авто не должна превышать 2,4 мм (гайки-эксцентрики, которые монтируются на литые модели, могут смещаться максимум на 1,2 мм).

Размеры дисков Mitsubishi Lancer Cedia — Таблицы размеров

главная ⇒ техника ⇒ диски ⇒ mitsubishi

Количество модификаций дисков для модели составляет: 4 (шт).

• Вылет (ET): 46 (мм);
• Сверловка (PCD): 4×100 (мм);
• Центральное отверстие (DIA): 56.1 (мм).

Важно: параметр колёсного диска PCD обозначает не только диаметр окружности расположения крепежных отверстий, но и количество посадочных болтов или гаек (например: 5×120, где 120 (мм) — диаметр центров крепежных отверстий, а 5 — количество посадочных болтов).

Возможные типоразмеры дисков для Mitsubishi Lancer Cedia:

• Диски 14×5.5: D 14” (35.6), B 5.5” (14);
• Диски 15×6.0: D 15” (38.1), B 6.0” (15.2);
• Диски 16×6.5: D 16” (40.6), B 6.5” (16.5);
• Диски 16×6.0: D 16” (40.6), B 6.0” (15.2).

Порядок расчёта вылета диска:

Расстояние между привалочной плоскостью колёсного диска (плоскость, которой прижимается диск к ступице) и осью симметрии диска называется вылетом диска (ET). Формула для расчёта: ET = A — B/2, где: A — расстояние между внутренней плоскостью диска и соприкасающейся со ступицей частью;

B — ширина диска.

Вылет диска влияет на ширину колёсной базы автомобиля, так как от этого параметра напрямую зависит расстояние между центрами симметрии (по ширине) колес на одной оси.

Важно: у дисков с четырьмя крепёжными болтами (или гайками) PCD соответствует расстоянию между центрами противоположных болтов (или гаек), у дисков с пятью крепёжными болтами (или гайками) PCD соответствует расстоянию между центрами любых не соседних болтов (или гаек), умноженному на коэффициент 1.051.

Размеры шин Mitsubishi Lancer Cedia Размеры колес Mitsubishi Lancer Cedia

На внутреннем рынке Японии Mitsubishi Lancer IX известен как Mitsubishi Lancer Cedia.

Годы выпуска годы производства всех модификаций модели: 1992-2008.

Общий вид диска Возможные параметры дисков для Mitsubishi modelОбщий вид Общий вид дисковДиски Возможные типоразмеры дисков для Mitsubishi Lancer Cedia разных годов выпуска и модификацийКолёса Возможные типоразмеры колес для Mitsubishi Lancer Cedia разных годов выпуска и модификацийET (мм) Вылет дискаРасстояние между вертикальной плоскостью симметрии колеса и плоскостью приложения диска к ступице.Измеряется в миллиметрах (мм)

(Общий вид)	14×5.515×6.016×6.516×6.0	14”15”16”	46 (мм)

Таблица размеров дисков Mitsubishi Lancer Cedia по модификациямГод Размеры Размер диска в формате:1. D — диаметр диска в дюймах.2. x — знак означающий нераздельность диска.3. B — ширина диска в дюймах.ET (мм) Вылет диска:Расстояние между вертикальной плоскостью симметрии колеса и плоскостью приложения диска к ступице.PCD (мм) Сверловка диска:1. Количество отверстий для болтов.2. Диаметр окружности, на которой расположены крепёжные отверстия.Шины Размер шины в формате:1. Ширина рабочей поверхности.2. Процент высоты профиля от ширины.3. R — тип конструкции (радиальный) — внутренний диаметр (в дюймах).DIA (мм) Центральное отверстие:Диаметр центрального отверстия, другая маркировка — ЦО.1.5i (GH-CS2A) CSA1.5i (LA-CS2A) CSA1.5i (TA-CS2A) CSA1.8i (GH-CS5A) CSA1.8i (TA-CS5A) CSA

2001	14×5.5	46	4×100	175/70R14	56.1
2001	15×6.0	46	4×100	185/65R14	56.1
2000	15×6.0	46	4×100	175/70R14	56.1
2003	14×5.5	46	4×100	175/70R14	56.1
2003	15×6.0	46	4×100	185/65R14	56.1
2002	15×6.0	46	4×100	175/70R14	56.1
2003	14×5.5	46	4×100	175/70R14	56.1
2003	15×6.0	46	4×100	185/65R14	56.1
2002	15×6.0	46	4×100	175/70R14	56.1
2002	14×5.5	46	4×100	185/65R14	56.1
2002	15×6.0	46	4×100	195/55R15	56.1
2002	16×6.5	46	4×100	205/50R16	56.1
2001	14×5.5	46	4×100	185/65R14	56.1
2001	15×6.0	46	4×100	195/55R15	56.1
2001	16×6.5	46	4×100	205/50R16	56.1
2000	14×5.5	46	4×100	185/65R14	56.1
2000	15×6.0	46	4×100	195/55R15	56.1
2000	16×6.5	46	4×100	205/50R16	56.1
2003	14×5.5	46	4×100	185/65R14	56.1
2003	16×6.0	46	4×100	195/55R16	56.1
2003	16×6.5	46	4×100	205/50R16	56.1
2002	14×5.5	46	4×100	185/65R14	56.1
2002	16×6.0	46	4×100	195/55R16	56.1
2002	16×6.5	46	4×100	205/50R16	56.1
2001	14×5.5	46	4×100	185/65R14	56.1
2001	16×6.0	46	4×100	195/55R16	56.1
2001	16×6.5	46	4×100	205/50R16	56.1

Предостережение: несмотря на то, что данные представляют собой официальные цифры производителей, приведенная выше информация является справочной, и не гарантирует однозначной точности.

DIA: несколько слов о центральном отверстии диска и важности этого параметра при выборе колёсной базы

Многие автомобилисты, независимо от пола, возраста и величины практического опыта вождения, сталкиваясь с необходимостью приобретения различного рода колёсных ободов, задаются вопросом: «что такое DIA». Прочитав эту статью, вы узнаете всё самое главное об этом параметре, его применении и важности соблюдения в процессе выбора подходящих дисков. Итак, обо всём по порядку.

Для справки. Каждый диск имеет центральное отверстие, которое надевается на ступицу. DIA — посадочный диаметр. Знание этого параметра обязательно для тех, кто подбирает диски для авто.

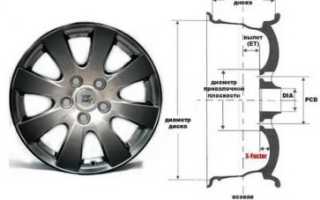

Посадочное отверстие конструкции

Автоконцерны, оснащая выпускаемые транспортные средства колёсами, подбирают диски так, чтобы зазор между посадочным диаметром центрального отверстия диска (DIA) и внешним ступичным не превышал 0,05-0,1-ой миллиметра. Владельцам машин, которые решили заменить диски, следует тоже ориентироваться на подобные значения.

Важно! Неправильно подобранный параметр DIA негативно сказывается на управляемости транспортного средства, долговечности ходовой части и безопасности передвижения. К выбору этого параметра следует относиться с максимальной ответственностью!

Маркировка

На территории постсоветского пространства и Европейского союза стандартно (согласно UN|ECE 124) колёсные обода маркируются так: 8.0 j x17 H2 5/109 ET 35 d 55.5:

• 8.0 — посадочная ширина;
• j — конструкция закраины обода;
• 17 — диаметр диска;
• Н2 — индекс конструкции хампов (обозначает два выступа);
• 5 — количество крепёжных отверстий под резьбовые шпильки;
• 112 — диаметр крепёжных отверстий;
• ET 35 — величина вылета обода;
• d 55.5 — диаметр посадочного отверстия.

Зная эти параметры (всегда указываются производителем на этикетках), подобрать подходящие обода не составит труда. Следует учитывать, что на современные машины, особенно премиум-класса, часто устанавливаются разноразмерные диски. Если сложности с подбором всё же возникнут, целесообразно проконсультироваться у специалиста.

Можно ли устанавливать обода, посадочное отверстие которых больше диаметра ступицы

Этот вопрос интересует многих автовладельцев. Дело в том, что производители дисков не всегда учитывают тот факт, что расхождение в диаметре ступиц различных машин может быть весьма существенным, и делают обода с посадочным отверстием одного размера.

Если модель удачная, она пользуется повсеместным спросом, в том числе у тех автолюбителей, на машины которых она не подходит ввиду большого диаметра посадочного отверстия. Чтобы установить такой диск на ступицу меньшего диаметра, используют втулки или переходные кольца. Их делают из алюминия и полимерных материалов. Полимерные кольца менее прочны, чем алюминиевые, но имеют массу других преимуществ.

Ключевое — отсутствие окислительных процессов, в результате которых в случае эксплуатации в условиях суровых отечественных зим переходник из алюминия «прикипает» к ступице.

Важные особенности

Каждому автомобилисту, независимо от квалификации и длительности пребывания за рулём, следует ознакомиться с приведённой ниже информацией и взять её на вооружение:

• Диаметр посадочного отверстия диска под ступицу (DIA) на штампованных ободах (изготавливаются из обычной стали), должен соответствовать установленному значению (отклонение не должно превышать 0,1-ю миллиметра в любую сторону).
• На стальных дисках нельзя использовать переходные кольца (ни алюминиевые, ни полимерные). Это обусловлено мягкостью стали.
• Диаметр отверстия под ступицу на литых, кованных или разборных ободах определяется путём подбора подходящей втулки. Параметр определяется непосредственно в торговой точке после того, как вы определитесь с подходящей моделью.
• Оригинальные обода, установленные на заводе, не предполагают использование переходников и втулок. Производитель использует диски, отверстие под ступицу в которых идеально ей соответствует по размеру.

Для каждого транспортного средства заданы допустимые параметры, которые нужно в обязательном порядке соблюдать, выбирая новые комплектующие. Особенно это актуально для колёсных дисков, от правильности выбора которых напрямую зависит комфорт и безопасность вождения. Если вы не уверены в том, что сможете самостоятельно правильно интерпретировать информацию, указанную на этикетке, обратитесь за помощью к продавцу-консультанту или в ближайший автосервис. Специалисты подберут вам обода, посадочное отверстие которых будут оптимально соответствовать диаметру ступиц вашего авто, или помогут найти соответствующие переходные кольца.

diski-mercedes.ru Категория: Диски

Что такое DIA на дисках: диаметр центрального отверстия (ЦО), что означает

Актуальный вопрос среди автомобилистов: «что такое DIA на дисках?». Чтобы обеспечить дальнейшую эксплуатацию транспортного средства, необходимо сделать правильный подбор колесных конструкций. Ведь от их свойств зависит безопасность дорожного движения. С нарушением всех показателей колесной базы портится механизм, а также ухудшается управляемость транспортного средства.

DIA: что означает при выборе дисков

Когда речь заходит о приобретении новых комплектующих, обойтись без советов специалистов достаточно сложно. Выбирая конструкции для своего авто, многие даже не знакомы с основными параметрами. Поэтому, прежде чем установить комплектующие на свой автомобиль, необходимо изучить все показатели транспортного средства, указанные в техническом паспорте завода-производителя.

Значение DIA

В их список прежде всего входит вынос, PCD, DIA, ширина изделия и др. Немаловажную роль играет маркировка колес. Ее показатель обычно указывается на этикетке или в техническом паспорте. Данная информация отображается для всех видов конструкций в стандартном формате.

Прежде чем грамотно прочитать маркировку, автовладелец должен разобраться, что может значить определенный термин:

• А — диаметр центрального отверстия диска;
• В — ширина;
• ET — вылет конструкции служит для определения дистанции между пространством приложения обода к ступице и внутренней сферой конструкции.

 Привалочная плоскость представляет собой основу, которая соединяет колесный диск к ступице транспортного средства. Выбирая конструкции, не следует ориентироваться лишь по внешним данным комплектующих. Иначе можно ухудшить техническое состояние транспортного средства, а также управляемость по ровному асфальту или бездорожью.

Вылет диска делят на положительный, отрицательный и нулевой. В последнем варианте происходит определение привалочной плоскости изделия между серединой конструкции. Если они совпадают друг с другом, то вид колеса считается нулевым.

Иногда бывает так, что показатель вылета меньший, тогда конструкция будет некрасиво выпирать снаружи транспортного средства. Однако некоторым автомобилистам нравятся широкие комплектующие. Поэтому они выбирают первый вариант. Во втором случае все выглядит иначе: чем больше значение ЕТ, тем плотнее конструкция садится внутрь машины.

Ширина конструкции может отличаться от значения выноса диска. Многие производители автомобильных комплектующих указывают в техническом паспорте к машине на дисках с большей шириной меньший показатель вылета.

PCD означает диаметр окружности центров отверстий колесного диска. Данный показатель определяет расположение крепежных отверстий колесной разработки.

Часто новички и даже опытные водители не могут расшифровать обозначения, указанные на автомобильных колесах. Чтобы не допустить ошибок при выборе покрышек, необходимо внимательно изучить все показатели. Что такое DIA на дисках — это диаметр центрального отверстия. На многих производимых литых дисках, чтобы придать автомобилю презентабельный вид, диаметр центрального отверстия DIA делается большим. Для грамотного выбора размера ступицы авто специалисты рекомендуют определиться переходным кольцом или втулкой.

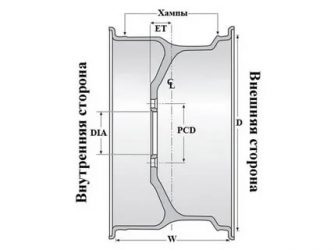

Посадочное отверстие конструкции

Посадочное отверстие изделия

Посадочный диаметр обода колеса выглядит следующим образом — 7.5 j x16 H2 5/112 ET 35 d 66.6:

• 7,5 — ширина конструкции.
• J — особенность автомобильных конструкций.
• x — нераздельность колес.
• 16 — посадочный диаметр.
• Н2 — два выступа.
• 5/112 — определяется количеством крепежных отверстий для болтов или гаек, а 112 — служит диаметром окружности.
• ET 35 — размер изделия, составляющий 35 мм.
• d 66.6 — диаметр центрального отверстия.

Можно ли ставить комплектующие с большим центральным отверстием

Можно ли ставить конструкции с большим ЦО

Вопрос о том, какое влияние оказывает ЦО на автомобильных дисках, остается актуальным как среди новичков, так и водителей со стажем. Диск, имеющий универсальный центральный диаметр, продается во всех магазинах, а также онлайн-ресурсах. Современные разработки, которые имеют большое центральное отверстие, подходят под многие модели.

Основной причиной, почему оригинальные автомобильные разработки стоят заметно дороже своих даже самых качественных неоригинальных аналогов, являются предъявляемые им требования автопроизводителей.

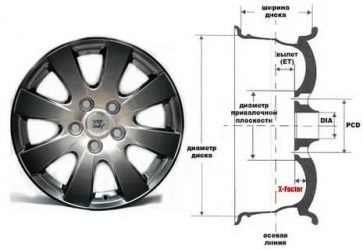

Что такое ЦО на дисках авто

Что означает ЦО

Многих интересует вопрос, что такое центральное отверстие диска. Данный показатель определяет немало параметров. От этой величины зависит управляемость по авто по ледяному/мокрому асфальту. При выборе дисков для авто DIA определяется как характеристика колеса. Иногда данный показатель производители могут обозначать как D. Некоторые автовладельцы покупают большие крепежные болты, которые не ставятся на конструкции. Все эти нюансы следует учесть, чтобы обеспечить безопасность водителя/пассажира.

Что делать, если ЦО конструкции больше, чем ЦО ступицы

Различие размера ЦО

Диаметр центрального отверстия диска должен совпадать с параметрами диаметра посадочного цилиндра там, где находится ступица. За последние годы многие производители начали выпускать одинаковые разработки сразу для нескольких автомобильных марок. Следовательно, приобретая новые комплектующие для транспортного средства, нужно определить соответствие этого параметра.

Что такое ступичное отверстие колеса

Для каждой машины существуют допустимые параметры, которые нужно учитывать прежде чем покупать аксессуары или комплектующие. Например, важную роль играет параметр посадочных диаметров колес. Показатели могут значительно отличаться друг от друга. Определить точное значение возможно лишь по этикетке.

Вам это будет интересно  Что такое вылет колесаСтупичное отверстие разработкиРазнообразие диаметров центрального отверстия приводит в заблуждение многих покупателей. Незначительное отличие может повлиять на техническое состояние транспортного средства. Например, чаще всего отличается лишь в 0,1 мм.

Автомобилистов часто интересует вопрос, что такое Dia в параметрах автомобильных колесных дисков. Вышеупомянутые требования производителей колесных изделий к выпускаемым под их брендом автомобильным колесам касаются не столько внешнего вида, сколько их качества.

Таким образом, при определении PCD необходимо учесть все характеристики транспортного средства. В основном крепежные отверстия покрышек поступают на продажу с большим показателем.
